Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » quinta set 27, 2012 1:17 am

Finalmente vou abrir um tópico do meu projecto de Energias Alternativas ....

Vai ficar nos seguintes moldes !

Estou a criar três fontes de energia na minha habitação, permanentes ligadas, uma sem interferir com as demais ....a primeira e da Edp continua a circular nas suas fases como antes.

Segunda as fases do inversor com os seus próprios fios tomadas etc ...e terceiro fase a de 12v Ligada a alimentação das luzes da casa toda , lâmpadas de 12v claro, e tb com alguns terminais para ligar outros equipamentos de 12v.
E claro que fico tb com algumas lâmpadas ligadas a Edp , quando ficar sem reserva de energia nas baterias.

Porque decidi optar por este sistema!!!!

Não vou precisar fazer comutação entre a energia da rede e do inversor, livrando-me de alguma falha e respectivo curto ... A iluminação a 12v fico com menos radiação na casa, o inversor fica livre de uma Grande carga de energia resistiva.... direcionado o seu trabalho para os eletrodomésticos. Sem dúvida fico com muitas vantagens......

O equipamento com que vou começar: 4 painéis fotovoltaicos 235wp 1200 amperes em baterias 2 baterias 250 amperes estacionarias descarga lenta, o resto são baterias de carro , mas quero aumentar com mais duas baterias 250 amperes estacionarias
Um inversor MEAN WELL 3000w 12v 300 amperes onda pura
Um amperimetro
Um voltimetro
Um contador, para ir controlando os meus consumos
Vários disjuntores .... um dos quais cc muito caro, para controlar a instalação 12v da casa toda
Fusiveis para ficar entre os painéis e controladores
Muitos leds para iluminação do painel, e construir várias lâmpadas 12v 6 lâmpadas de leds de encastrar 3w 6 lâmpadas florescentes 12v 11w 4 controladores 12v 30 amperes, vou utilizar 3 ficando um de reserva
2 motores 600mm veio grosso 6 tubos retangulares galvanisados 40/100 mm
Um tubo redondo 1,5m para a base do suporte
Montes de cabos .........
Muita eletrônica a mistura criada por mim.
Pretendo construir um sistema rotativo para ter maior eficiência.

A verdade que está dando muito muito trabalho..... mais que eu pensava ....
Vale lembrar que tenho que alterar a instalação da casa toda, Construir de raiz a plataforma para os painéis, o móvel para as baterias, e quadro, desenvolver um circuito eletrônico indicador da intensidade da corrente de cada painel Um sistema de controlo automatizado de luzes para o painel ventoinhas etc .....

Bem só espero que valha a pena o trabalho que tenho tido !!!!
Estou muito entusiasmado com este projecto... espero que me reduza a conta da luz !!!
Ficando menos depende do petróleo ... produzindo energia limpa ...
Dando a minha contribuição para um planeta mais limpo ..
Depois vou postando as fotos dos meus progressos.

VIVA AS ENERGIAS RENOVÁVEIS :)
Última edição por Emanuel Couto em domingo abr 21, 2013 2:01 am, editado 1 vez no total.
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/


GoogleAds
Membro
Membro
Mensagens: 99999+
Registado: sabado jan 01, 2000 00:01 am
Estado:Ligado


Avatar do Utilizador

MRider
Membro Platinium
Membro Platinium
Mensagens: 3807
Registado: segunda abr 02, 2012 10:27 pm
Localização: Ilha da Madeira
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por MRider » quinta set 27, 2012 8:42 am

Boas
Parabéns pela iniciativa que existam muitos como tu.
Depois vai colocando fotos.
Um pormenor esse inversor deveria de ser de 24v teria um melhor desempenho com menos perdas.
Mas trabalhamos com o material que se tem . :-)
Live long and prosper!

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » quinta set 27, 2012 4:01 pm

Sim visitante2 eu sei que o inversor 12v vai dar-me mais perdas na fiação por efeito jole ,
Mas mesmo assim foi este , por alguns aspectos.... um deles é da minha instalação de iluminação
Ser toda a 12v , e a respectiva deposição das baterias ...
Se fosse um inversor de 24v ia dar-me mais trabalho....
Mesmo assim estou muito satisfeito com o meu inversor... e uma marca que recomendo .....
Abraço para a Madeirá ...... Sou de S.Miguel Açores ...
VIVA AS ENERGIAS RENOVÁVEIS :)
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/


joao paulo
Novo membro
Novo membro
Mensagens: 2
Registado: sexta set 14, 2012 1:43 pm
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por joao paulo » quinta set 27, 2012 5:35 pm

Emanuel Couto Escreveu:Sim visitante2 eu sei que o inversor 12v vai dar-me mais perdas na fiação por efeito jole ,
Mas mesmo assim foi este , por alguns aspectos.... um deles é da minha instalação de iluminação
Ser toda a 12v , e a respectiva deposição das baterias ...
Se fosse um inversor de 24v ia dar-me mais trabalho....
Mesmo assim estou muito satisfeito com o meu inversor... e uma marca que recomendo .....
Abraço para a Madeirá ...... Sou de S.Miguel Açores ...
VIVA AS ENERGIAS RENOVÁVEIS :)
Ola,Viva, acho interessante a ideia mas como leigo,pergunto quanto fica o investimento + - e qual o retorno?
um abraço j.p


rocheiro
Membro Silver
Membro Silver
Mensagens: 128
Registado: domingo dez 04, 2011 5:57 pm
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por rocheiro » quinta set 27, 2012 10:08 pm

Parabens Emanuel, estou a ver que nós açoreanos estamos a ganhar força por aqui ;)

tambem tenho uma casa auto suficiente na rocha da relva, sabes onde fica ?

abraço

Avatar do Utilizador

MRider
Membro Platinium
Membro Platinium
Mensagens: 3807
Registado: segunda abr 02, 2012 10:27 pm
Localização: Ilha da Madeira
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por MRider » quinta set 27, 2012 11:52 pm

Acho muito bem que o pessoal se vire para as energias renováveis.
Ja se sabe que um projecto desse tipo vai demorar algum tempo a rentabilizar, mas só o facto de usarmos a energia que produzimos faz bem a alma e a carteira :mrgreen:
Live long and prosper!

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » sábado set 29, 2012 12:30 am

Sim rocheiro conheço bem.... já lá estive algumas vezes ,
Folgo muito em saber que alguns Açorianos já estão a aderir as renováveis....
Eu vivo relativamente perto da Relva, ou seja NA freguesia dos Arrifes,
Relativamente ao meu projecto tenho bem a noção que vou levar algum tempo
A reaver o investimentos nas renováveis, mas tive bons descontos na compra dos
Painéis .. e a mandobra e toda por minha conta .
Já que sei trabalhar em Serralharia eletricidade e eletrônica....
Só aí poupo muita grana €€€€€
Mas digo¥¥ quero fazer uma coisa de jeito , eu sou assim o faço Bem feito o não faço.
VIVA AS ENERGIAS RENOVÁVEIS :)
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/


rocheiro
Membro Silver
Membro Silver
Mensagens: 128
Registado: domingo dez 04, 2011 5:57 pm
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por rocheiro » sábado set 29, 2012 12:35 am

em principio vou comprar um painel de 60w para juntar ao meu de 50W, nao tenho necessidade mas como so custa 50 euros vou comprar heheh tb vou montar esse na rocha :)

ja agora onde desenrascaste baterias ?.... nao tem sido facil arranjar baterias usadas mas em condiçoes

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » sábado set 29, 2012 6:49 pm

Sem dúvida muito baratinho este painel, é de aproveitar .....
Continua .....Abraço.....
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » sábado set 29, 2012 7:09 pm

As baterias foi um amigo que me ofereceu , o pior e que as baterias usadas ,
Normalmente já fizeram muitos ciclos de carga e descarga...... e tedem a perder
A sua carga mais rápido , ou seja muito menos eficiência ...
Sem dúvida que as estacionarias se descarregam muito mais lentamente , e
Suportam muito mais ciclos ... e se a sua tensão for Bem controlada !
Podem durar até 15 anos .......... :shock:
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » segunda out 08, 2012 3:08 am

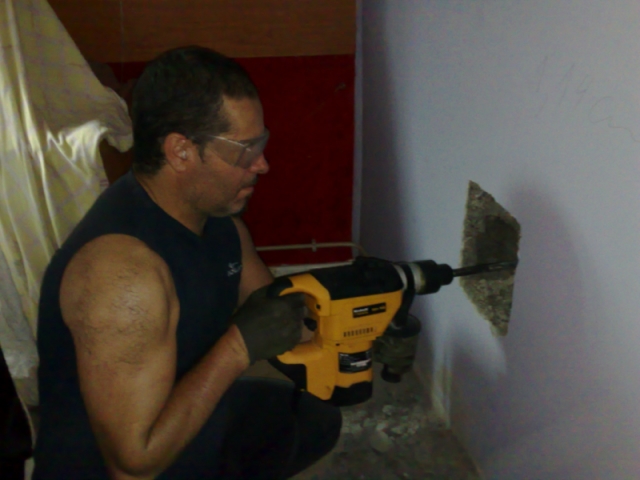

A minha primeira foto e logo no duro... abrindo o buraco para entrar ar para o movel banco de baterias,
até que não foi muito dificil....claro com a ajuda do martelo pneumatico. :oops:
Anexos
Abrindo o buraco.jpg
Abrindo o buraco.jpg (146.7 KiB) Visto 14300 vezes
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » segunda out 08, 2012 3:32 am

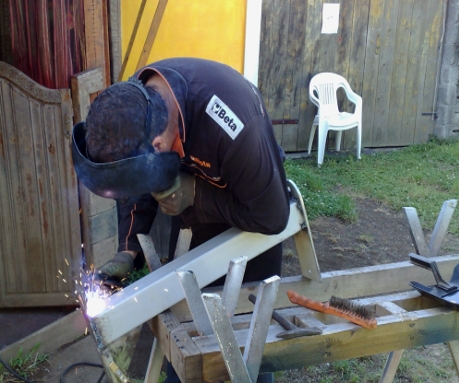

soldando suporte estrutura central.
Anexos
Soldando sport central.jpg
Soldando sport central.jpg (138.57 KiB) Visto 14297 vezes
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/


marrambi
Membro
Membro
Mensagens: 23
Registado: quarta mai 20, 2009 9:01 pm
Localização: cacem
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por marrambi » segunda out 08, 2012 6:24 pm

boa tarde emanuel
pensava fazer o mesmo que tu, só que tu tens a vantagem de saber bastante mais do que eu para além de seres mais jovem , mas aqui vai o que eu pretendia fazer em relação á iluminação de casa em especial, eu não substituia as lâmpadas de 220por 12v, mas como tenho tudo lâmpadas de leds, simplesmente colocava um inversor de 12/220 de 100w já que as lâmpadas todas acesas não chegam a esse valor e assim o consumo do inversor seria menor.
Mas antes de chegar a esse ponto tenho de cuscar ainda muito por aqui,porque como digo não tenho nada a ver com esta área e o meu problema é tirar dúvidas com quem sabe, mas ia dizendo que comprei há 15 dias um grid-tie inverter de 600 e vou de seguida comprar 4 painéis de 140w para por o aparelho a funcionar, depois é que irei fazer o tal sistema para a ilumnação de casa,
bem já me estendi muito por aqui, um abraço aí para ti e já agora qual é a tua ilha açoriana?
meu nome é manuel

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » terça out 09, 2012 12:22 am

Ola Manuel !!!!
Bem vindo ao mundo das renováveis....
Eu tb sou muito novo nesta área das renováveis, mas já ando pesquisando há algum
tempo este tema , para saber a fundo em que me estava a meter .....
A verdade e que tenho a vantagem de já pertencer há muito tempo ao mundo
Da informática eletrônica e eletricidade........ por isto foi mais fácil perceber
Como tudo isto se processa .....
Gostei muito da tua idéia , e isto de ter a iluminação da casa com lâmpadas da baixo consumo
Facilita muito as coisas .... em termos de painéis ! Nada mal .... se multiplicares isto por um dia
Com uma Boa radiação , vai render muitos Watts...... e menos dinheiro para pagar à Edp
Depois deverias abrir um tópico com o teu projecto?
Eu sou da ilha de S.Miguel ...
Abraço ..... espero vermos mais vezes por aqui!!!!
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » terça out 09, 2012 12:40 am

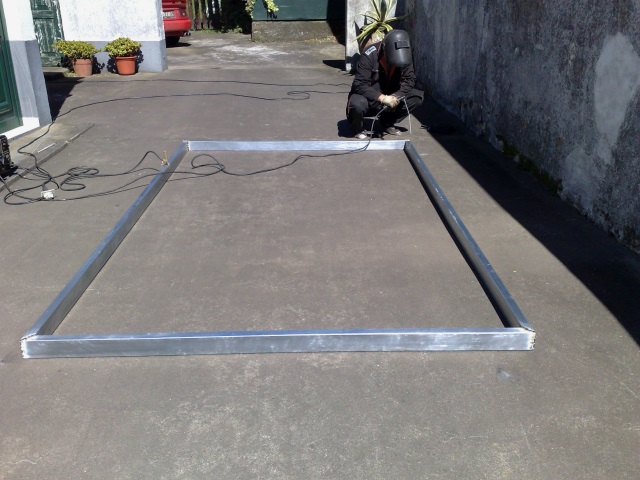

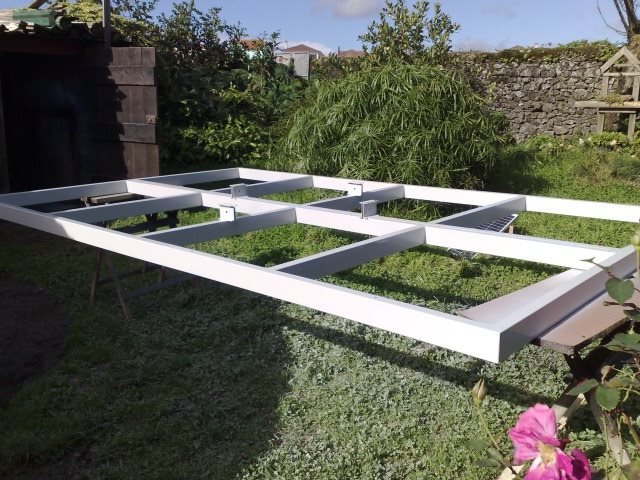

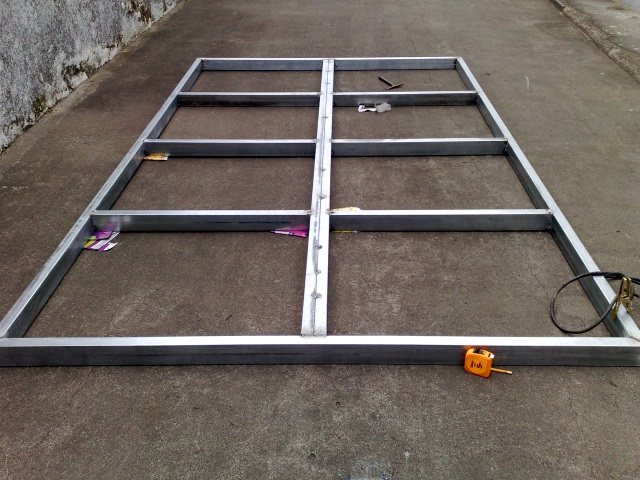

Foto da estrutura superior para os painéis solares.

Tamanho: 3,28m de comprimento X 2,08m de largura.
Composição: Tubo rectângular galvanizado 40/100 mm
Anexos
Construção estrutura.jpg
Construção estrutura.jpg (97.88 KiB) Visto 14225 vezes
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

MRider
Membro Platinium
Membro Platinium
Mensagens: 3807
Registado: segunda abr 02, 2012 10:27 pm
Localização: Ilha da Madeira
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por MRider » quarta out 10, 2012 12:07 am

Ja mexe :mrgreen:
Live long and prosper!

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » quarta out 10, 2012 2:43 am

Construção estrutura 2
Anexos
Construção estrutura2.jpg
Construção estrutura2.jpg (147.31 KiB) Visto 14166 vezes
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » quarta out 10, 2012 2:47 am

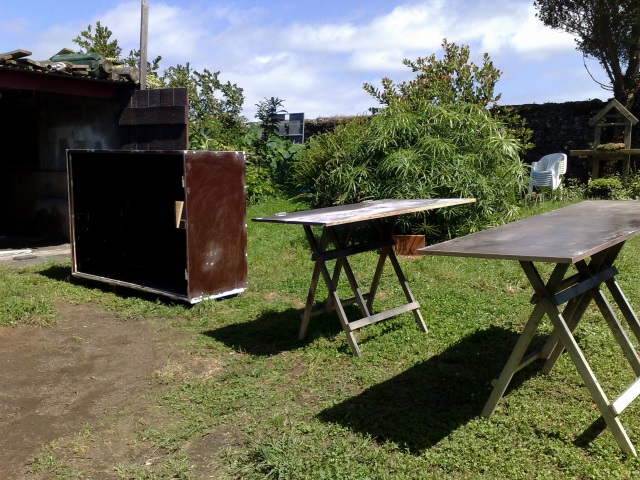

Movel para banco de baterias
Anexos
Movel para banco de baterias.jpg
Movel para banco de baterias.jpg (142.48 KiB) Visto 14164 vezes
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » quinta out 11, 2012 2:25 am

Estrutura já pintada, mas talvez vou dar mais uma demão, à pistola claro.
Anexos
Estrutura ja pintada.jpg
Estrutura ja pintada.jpg (120.66 KiB) Visto 14128 vezes
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Avatar do Utilizador

Autor do tópico
Emanuel Couto
Moderador
Moderador
Mensagens: 5267
Registado: domingo jul 22, 2012 7:54 pm
Localização: Açores
Estado: Desligado

Re: Projecto revolucionário de energia fotovoltaica

Mensagem por Emanuel Couto » quinta out 11, 2012 2:36 am

Suporte central já pronto, uma das peças que deu mais trabalho de arquitetar e construir....
Depois, no seu lugar espero bem que tenha o desempenho que pretendo!
Anexos
Suporte central ja pronto.jpg
Suporte central ja pronto.jpg (113.31 KiB) Visto 14125 vezes
Imagem

Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450

Adoro Fotografia... http://olhares.sapo.pt/ecc/

Responder

Voltar para “Projectos de Autoconsumo”

Quem está ligado:

Utilizadores neste fórum: Nenhum utilizador registado e 2 visitantes
