Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » terça out 30, 2012 1:06 pm

Boas a todos. Antes de mais quero agradecer a todos os participantes deste forum pois já aprendi muito com tudo o que li por aqui.

Decidi pôr mãos à obra.
Projecto: Colocar serpentina no recuperador de calor, enviar a um depósito e alimentar o circuito de aquecimento central.

Tenho uma caldeira roca GTA EM a gasólio (AQS e AC) e com o preco deste não não dá para brincar ás casas quentinhas. Então decidi aproveitar o calor do recuperador de calor para o AC anulando a caldeira na parte do AC.

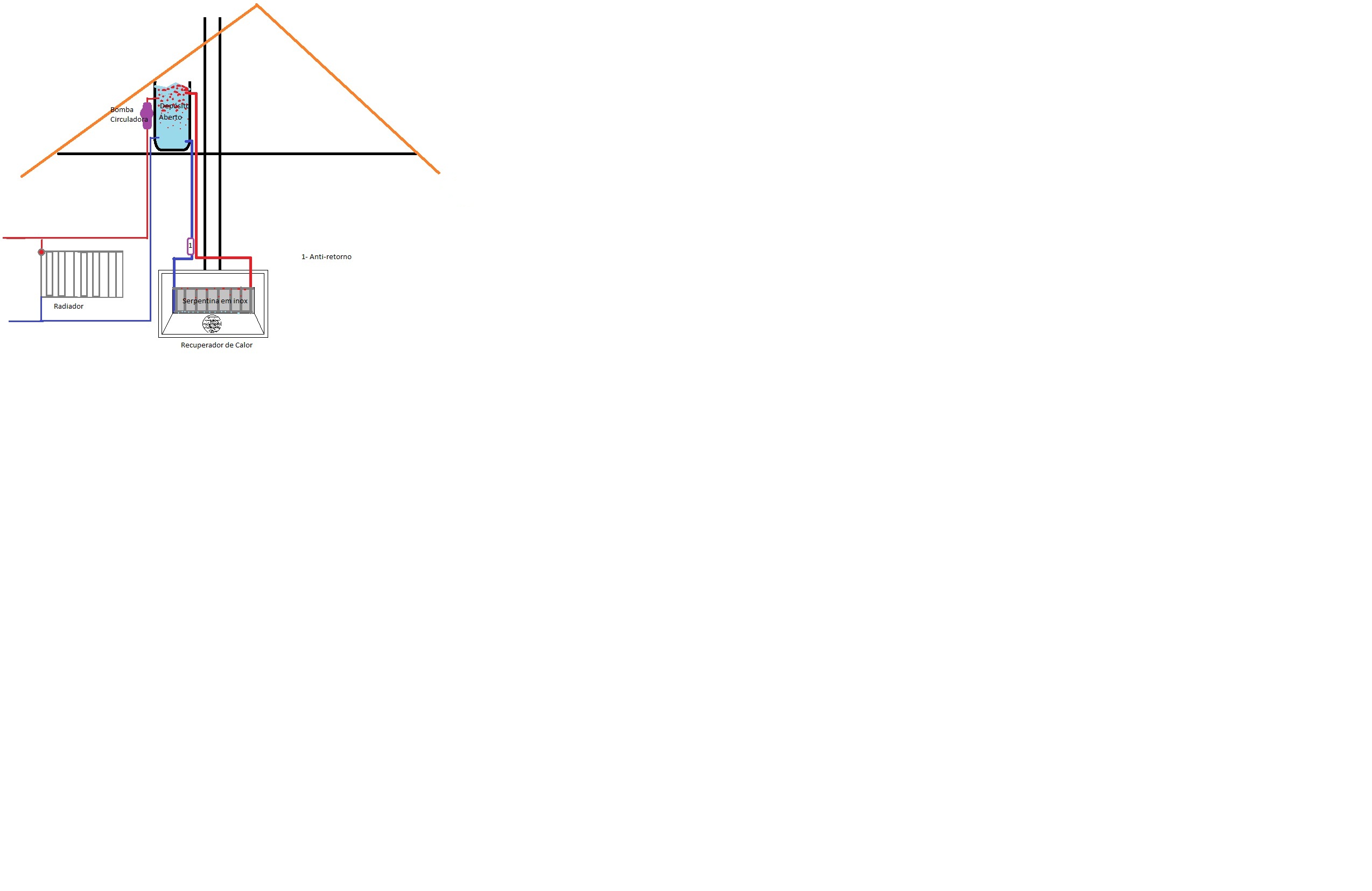

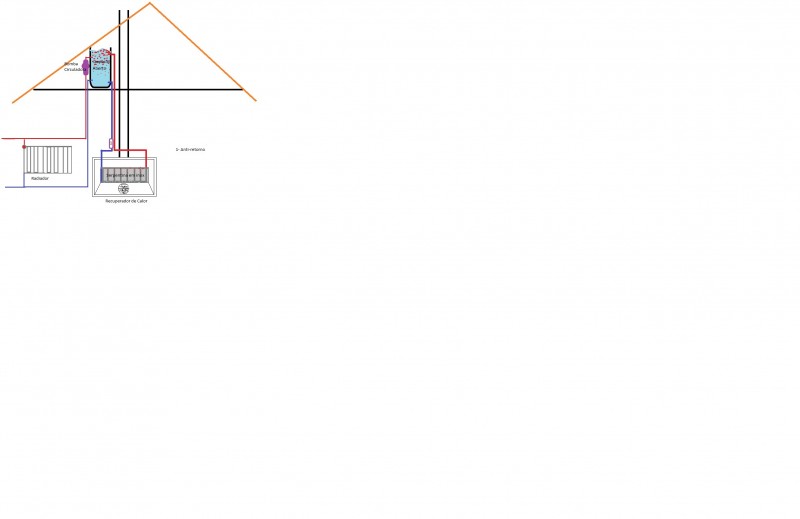

Eis o esquema:

Os elementos encontram-se na mesma posição do esquema, apenas o radiador está mesmo por traz do recuperador de calor (parede do quarto).

Estou a preparar as fotos dos primeiros passos.....



Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » quarta out 31, 2012 10:12 pm



Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » quarta out 31, 2012 10:24 pm

... Continuando....

Parede do quarto (trás do recuperador)
[img][IMG]http://imageshack.us/a/img19/407/20121027135304.th.jpg[/img][/img]
Já sem o radiador
[img][IMG]http://imageshack.us/a/img339/1374/2012 ... 626.th.jpg[/img][/img]
Buraco para chegar à parte posterior do recuperador e da tubagem do AC


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » quarta out 31, 2012 10:26 pm

sotão.... mesmo por cima da caixa do recuperador
[img][IMG]http://imageshack.us/a/img84/9697/20121029182948.th.jpg[/img][/img]
amanhã há mais.....


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » sexta nov 02, 2012 5:40 pm

... os buracos .... nao foi fácil...
Imagem
Imagem


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » sexta nov 02, 2012 5:50 pm

... entrada e saida para a serpentina....
Imagem
Imagem


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » sexta nov 02, 2012 5:53 pm

... a serpentina..... (com silicone de alta temperatura nas juntas dos tubos para evitar saida de fumo para a caixa)
Imagem

Imagem

Imagem


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » sexta nov 02, 2012 6:02 pm

Podem comentar e dar sugestões.... serão sempre bem vindas.

Avatar do Utilizador

Esteves
Membro Gold
Membro Gold
Mensagens: 1149
Registado: sábado abr 26, 2008 12:39 am
Localização: Beira Alta
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por Esteves » sexta nov 02, 2012 10:24 pm

Boas!

A ideia é boa, até vou acompanhar a evolução do projeto, também pensei em tempos em fazer algo parecido mas no meu caso recuperador é capaz de ser pequeno, tem 48 cm por 20 cm isto lá no fundo visto de frente, o meu é igual a este:
Imagem

Já agora quanto custou essa serpentina?
..........:::::Pré-Reforma:::::..........

Avatar do Utilizador

gravedigger
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: quinta mai 22, 2008 3:52 pm
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por gravedigger » sábado nov 03, 2012 6:36 am

Podes colocar fotos da serpentina em pormenor?
Estou a fazer algo parecido, ou melhor, estou a tentar alterar um recuperador que originalmente tinha o permutador incluido mas que já furou e foi soldado tantas vezes que cheguei á conclusão que o melhor seria alterar o sistema. Como não é para aquecimento central o permutador não necessita ser tão grande como o original. Como o acumulador é só de 150L deve aquecer facilmente (penso eu).
Obrigado!


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » domingo nov 04, 2012 6:20 pm

...esteves.... não sei quanto custa a serpentina pois tenho a sorte do meu sogro trabalhar em metalomecânica e ainda não me apresentou a "conta"!!


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » domingo nov 04, 2012 6:48 pm

A serpentina....
Imagem

Imagem

Avatar do Utilizador

Esteves
Membro Gold
Membro Gold
Mensagens: 1149
Registado: sábado abr 26, 2008 12:39 am
Localização: Beira Alta
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por Esteves » domingo nov 04, 2012 8:10 pm

zigtalk Escreveu:...esteves.... não sei quanto custa a serpentina pois tenho a sorte do meu sogro trabalhar em metalomecânica e ainda não me apresentou a "conta"!!
Boas!

Assim está bem.
Uma dúvida... a agua corre nos tubos com o efeito de serpentina? Olhando assim de repente dá para ficar na duvida....
..........:::::Pré-Reforma:::::..........

Avatar do Utilizador

gravedigger
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: quinta mai 22, 2008 3:52 pm
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por gravedigger » domingo nov 04, 2012 8:11 pm

O permutador que estou a fazer e mais ou menos parecido com esse, mas em tubo de ferro redondo de 30mm e não lhe vou colocar a chapa na frente. Também vai ficar nessa localização dentro do recuperador.
Esse é de inox?

Avatar do Utilizador

Esteves
Membro Gold
Membro Gold
Mensagens: 1149
Registado: sábado abr 26, 2008 12:39 am
Localização: Beira Alta
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por Esteves » domingo nov 04, 2012 8:24 pm

gravedigger Escreveu:O permutador que estou a fazer e mais ou menos parecido com esse, mas em tubo de ferro redondo de 30mm e não lhe vou colocar a chapa na frente. Também vai ficar nessa localização dentro do recuperador.
Esse é de inox?

O @zigtalk diz logo no segundo post que é de inox ((((A serpentina de inox)))

Imagem

Julgo que a chapa que o @zigtalk tem na serpentina é para preservar a mesma, e também para não aquecer a agua ao estremo.

Penso eu de que......
..........:::::Pré-Reforma:::::..........

Avatar do Utilizador

gravedigger
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: quinta mai 22, 2008 3:52 pm
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por gravedigger » domingo nov 04, 2012 8:40 pm

Obrigado! Não me tinha apercebido.
Será que mesmo sem estar em cima (directo) na chama vai ter problemas de sobreaquecimento?


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » domingo nov 04, 2012 10:35 pm

gravedigger Escreveu:O permutador que estou a fazer e mais ou menos parecido com esse, mas em tubo de ferro redondo de 30mm e não lhe vou colocar a chapa na frente. Também vai ficar nessa localização dentro do recuperador.
Esse é de inox?
Sim


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » domingo nov 04, 2012 10:42 pm

Esteves Escreveu:
gravedigger Escreveu:O permutador que estou a fazer e mais ou menos parecido com esse, mas em tubo de ferro redondo de 30mm e não lhe vou colocar a chapa na frente. Também vai ficar nessa localização dentro do recuperador.
Esse é de inox?

O @zigtalk diz logo no segundo post que é de inox ((((A serpentina de inox)))

Imagem

Julgo que a chapa que o @zigtalk tem na serpentina é para preservar a mesma, e também para não aquecer a agua ao estremo.

Penso eu de que......
Depois de ler bastante...... A serpentina foi colocada com um desnível de 3/4 milímetros para que o ar saia facilmente. A água entra em baixo e segue até ao fundo, à medida que aquece vai subindo até sair ao topo. É o mesmo princípio dos painéis solares. Depois segue para o depósito circulando por termossifão. A chapa que tem à frente tem dois efeitos, proteger os tubos das cavacas maiores e captar mais calor.


Autor do tópico
zigtalk
Membro Dedicado
Membro Dedicado
Mensagens: 51
Registado: terça out 30, 2012 10:34 am
Localização: Alenquer
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por zigtalk » domingo nov 04, 2012 10:45 pm

gravedigger Escreveu:O permutador que estou a fazer e mais ou menos parecido com esse, mas em tubo de ferro redondo de 30mm e não lhe vou colocar a chapa na frente. Também vai ficar nessa localização dentro do recuperador.
Esse é de inox?
O problema do ferro é que não dura para sempre..... E sem a chapa menos ainda.

Avatar do Utilizador

gravedigger
Membro Dedicado
Membro Dedicado
Mensagens: 32
Registado: quinta mai 22, 2008 3:52 pm
Estado: Desligado

Re: Adaptar Serpentina em Recuperador de Calor

Mensagem por gravedigger » domingo nov 04, 2012 11:15 pm

A durabilidade está também limitada pelo resto do sistema (painel solar e acumulador) devem ter perto de 30 anos, e já com uma quantidade de ferrugem que até faz confusão como ainda funciona. É de termossifão directo e a tubagem que liga ao painel solar como o próprio painel é de ferro galvanizado.
Quando algum componente do sistema (painel ou acumulador) chegar ao fim, vai mesmo ter que ser tudo substituido. Então ai já irá levar um permutador em inox.
