Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 10:46 pm

a foto referente ao testo atrás escrito
Anexos


Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 10:50 pm

boa rapaziada, agora parece que já engrenei com isto.

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 10:54 pm

foi tudo rectificado, agora os anéis estão completamente isolados do mastro.


Njay
Membro Gold
Membro Gold
Mensagens: 1981
Registado: sábado nov 17, 2007 9:46 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por Njay » domingo out 25, 2009 10:55 pm

e o gerador em si, já começaste a fazer ou já pensaste como vais fazer?
Copyright (c) Njay 2012-2015
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 10:57 pm

a respetiva foto

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:01 pm

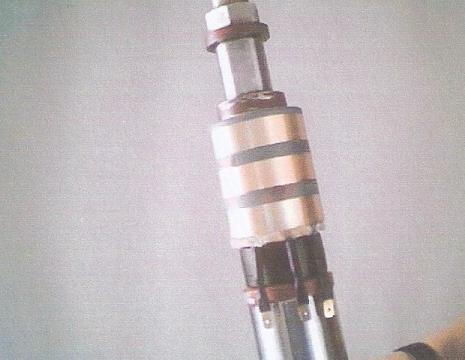

a foto do mastro retificado
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:08 pm

não á fome que não de em fartura,desta ves foram logo duas fotos. camarada njay o alternador é de compra, como terás oportunidade de ver.

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:11 pm

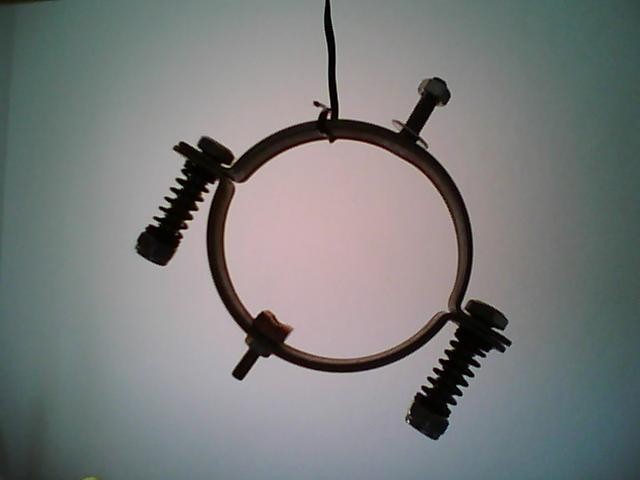

escovas de contacto

nesta foto mostro como fiz as escovas de contacto. foram feitas de braçadeiras para tubo de 63m/m. substituíram-se os parafusos de aperto por uns maiores, com porca freada. montaram-se molas para compressão. fez-se uma pastilha em cobre para o contacto com o anel de latão.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:13 pm

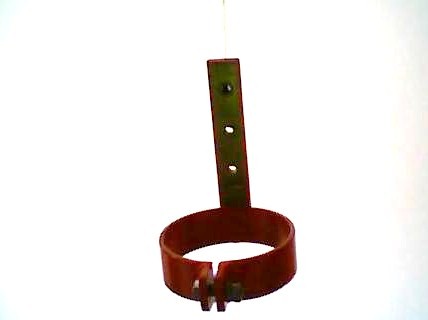

porta escovas

esta peça é o porta escovas. foi feito dum pedaço de tubo galvanizado duma ponta de barra, duas laminas plásticas do tamanho e largura da barra, e três pequenos casquilhos de plástico. depois de soldar dois apêndices furados, para o parafuso de aperto, soldou-se a borra ao tubo. seguidamente introduziram-se os casquilhos de plástico nos furos da barra e colou-se as duas laminas de plástico dum lado e do outro da barra, de modo a isolar completamente os furos.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:14 pm

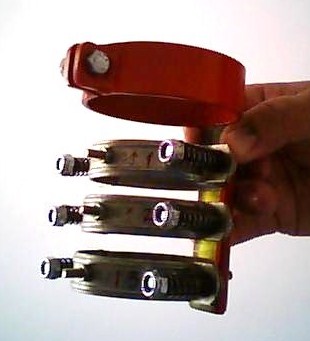

as escovas montadas no porta escovas. completamente isoladas umas das outras
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:16 pm

nesta foto pode verse as escovas montadas em cima dos anéis de contacto. em cima os fios do alternador, em baixo os fios que recebem a corrente.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:19 pm

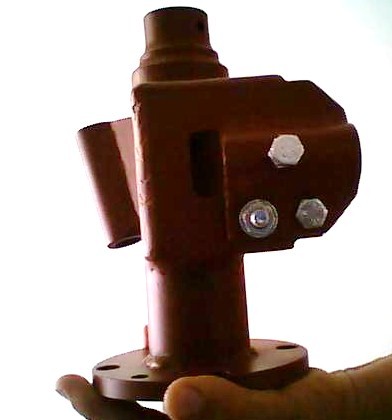

cabeça do engenho

esta peça foi feita duma ponta de tubo de 50m/m de parede reforçada, uma rodela de ferro torneada, dois bocados de tubo um de 25m/m e outro de 30m/m também de parede reforçada, mais uns pedaços de chapa 6m/m. é a cabeça do engenho, pois nela vão trabalhar o alternador o leme e eventualmente o travão automático.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:22 pm

nesta foto pode ver-se o conjunto todo montado. este conjunto permite a rotação em 360º sem que os fios se partam. em baixo os fios de recepção, que levam a corrente até ás pontes rectificadoras. em cima os fios que ligam ao alternador. todo este mecanismo depois de montado definitivamente vai levar um resguardo de protecção para a chuva.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:28 pm

alternador

o alternador usado foi um adquirido na (ages) que é uma loja de equipamentos para energia renovável. podia ter feito um como já fiz, mas para esta potência a compra do material necessário ficava muito mais caro. o alternador é de 24v e pode produzir 1000w com ventos favoráveis
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:38 pm

nesta foto pode verse o alternador montado para ensaio
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:41 pm

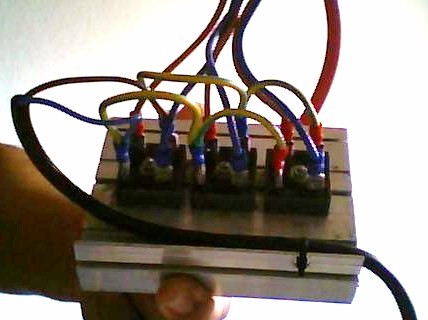

transformação da corrente

para transformar a corrente alterna em corrente continua, utilizei três pontes rectificadoras (kbpc 2506) montadas num radiador de calor em alumínio. tudo material reciclado. á saída a corrente é continua. para carregar as baterias só terá que passar pelo regulador de carga. optei por montar tudo perto do banco de baterias, devido á corrente continua ter mais perdas que a corrente alterna.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:44 pm

leme

o leme foi feito duma velha chapa de alumínio, duas barras de ferro 1x0,5x40cm. um tubo galvanizado de 1 polegada, um resto de chapa de 6m/m, um tubo de 25m/m de parede reforçada, um eixo de aço inox, rebites e parafusos.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:46 pm

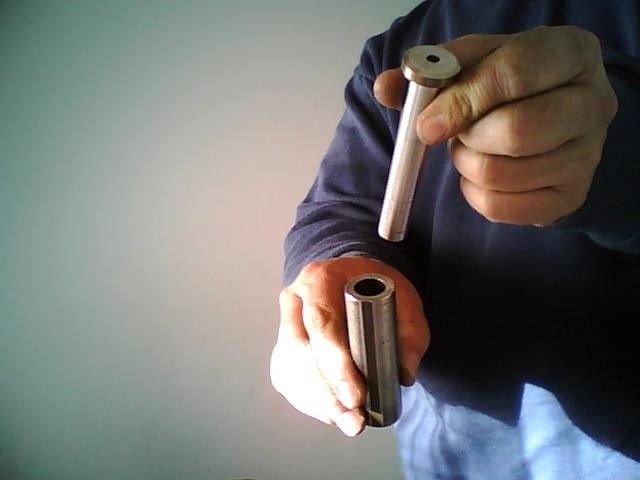

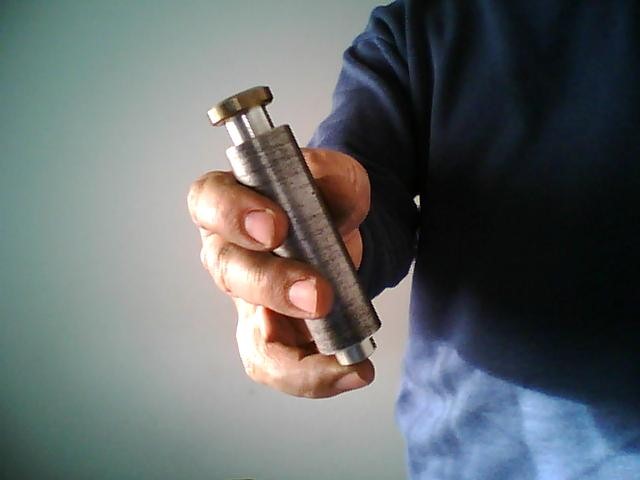

tubo de fixação do leme e eixo de rotação
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » domingo out 25, 2009 11:50 pm

na foto em baixo pode verse o leme montado no eixo de rotação. utilizei um sistema de rebate automático por gravidade.
Anexos

Avatar do Utilizador

Autor do tópico
BRICOLEIRO
Membro Silver
Membro Silver
Mensagens: 193
Registado: quarta set 24, 2008 7:32 pm
Estado: Desligado

Re: AEROGERADOR QUASE TODO FEITO DE SUCA

Mensagem por BRICOLEIRO » segunda out 26, 2009 5:24 pm

nas imagens em baixo mostra como o leme actua com ventos mais fortes. a hélice desvia-se, diminuindo a rotação, ficando o leme fixo. todas as medidas e contas encontram-se na internet. as medidas são adaptadas a cada projecto.
