Projecto de uma micro-hídrica com turbina Pelton

Mensagem por hynek » quarta jan 04, 2017 5:45 pm

Como prometido (mais vale tarde do que nunca), vou partilhar alguma informação relativa ao projeto de construção de uma micro-hídrica caseira para autoconsumo.
A ideia surgiu neste fórum, durante a troca de impressões sobre este tipo de aproveitamentos. Pensei que poderia ser útil dar alguma orientação aos corajosos empreendedores e logo apareceu um homem destemido, chamado Paulo, que queria fazer uma. Achei um excelente desafio.
O primeiro passo era determinar a queda bruta. O terreno é muito complicado, para ajudar fiz um levantamento digital (com base nas imagens de satélite) e um mapa com isolinhas de elevação. Deu um desnível de 55 m. Nada mau. Este valor indicava também uma aplicação para smartphone.
O segundo passo era determinar a quantidade de água disponível. No fim de Outubro, a água era pouca. Ao encher um bidão, o Paulo mediu 1.7 litros/s. O caudal normal é, naturalmente muito maior.
O terceiro passo era calcular a potencialidade do local e otimizar as perdas. Segundo os meus cálculos, com 350 m do tubo PEAD de 3” e caudal de 5 litros/s, a potência nos bornes de saída do inversor poderia chegar a 1500 W. E se a água se aguentar, como o Paulo acha, poderia produzir uns 9 a 11 mil kWh/ano (uns 1800 € que não serão entregues à EDP).
Para estas condições o tipo de turbina indicado é Pelton. O Paulo já tinha uma roda Pelton da empresa Italiana Pamor. Como eu estava interessado em testar esta rodinha, disponibilizei-me também para fazer o projeto da turbina. Calculei as dimensões básicas e constatei que o diâmetro da roda estava fora da zona do rendimento ótimo. Por isso era aconselhável alterar o diâmetro da roda. Outro problema era que as dimensões das pás não permitiam o jacto de 5 litros/s. Pensei então projetar uma turbina com 2 jactos, um regulável e outro fixo.
O Paulo pós as mãos á obra, comprou, conforme eu lhe indiquei, um motor trifásico para servir de gerador, comprou o tubo PAED e instalou-o. Depois fizemos o teste do tubo, dos caudais e respetivas perdas de carga. Usámos uma ferramenta que permitia trocar vários orifícios calibrados de um jacto e medir a pressão no tubo. As medições confirmaram os cálculos, por isso pude iniciar o projeto da turbina. O projeto (calcular e desenhar) demorou cerca de um mês.
A turbina está a ser fabricada neste momento. Embora está a sofrer alguns atrasos, espero que durante o Janeiro de 2017 já vamos poder fazer instalação e testes.

Algumas fotos:

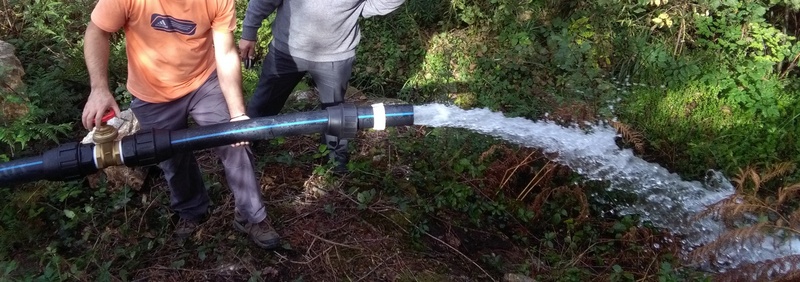

Teste do caudal e das perdas de carga - caudal de 11,5 litros/s, sem restrições
Caudal com orifício calibrado
Roda Pelton original e futuro gerador
Última edição por hynek em quarta jan 04, 2017 8:42 pm, editado 1 vez no total.
Um abraço
Hynek
Associado n.º 8 da
Associação NovaEnergia.net


Avatar do Utilizador

Autor do tópico
hynek
Staff Member
Staff Member
Mensagens: 2134
Registado: terça mai 16, 2006 4:16 pm
Localização: Viseu
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por hynek » quarta jan 04, 2017 5:49 pm

Pelton-vista geral.jpg

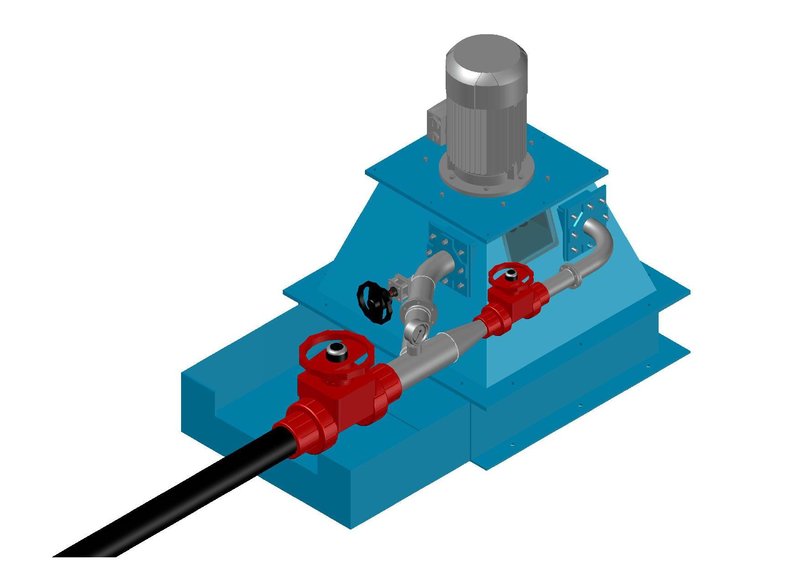

Projecto da turbina em 3D - vista geral
Pelton-vista rotor.jpg

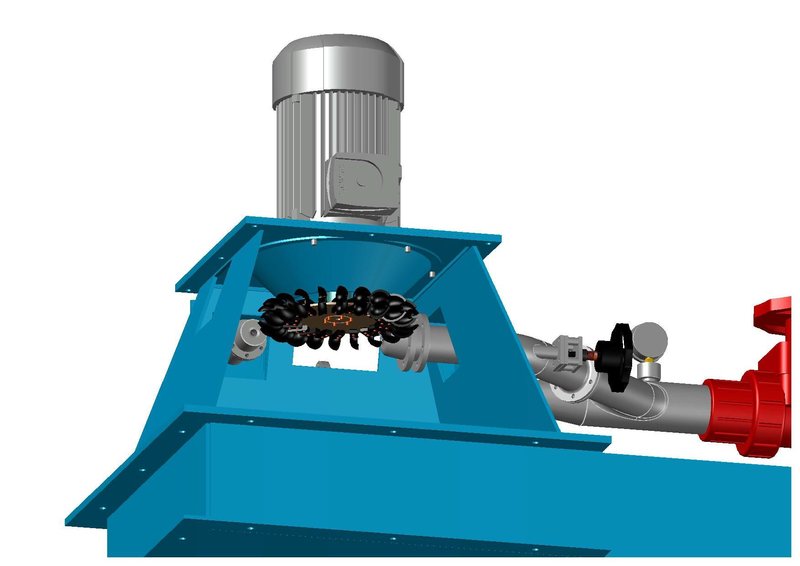

Vista com rotor
Pelton-vista lateral.jpg

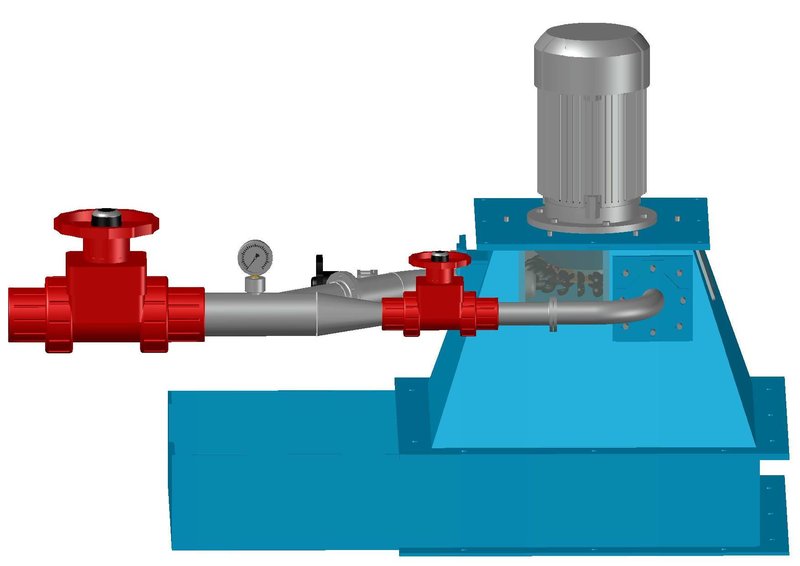

Vista lateral
Um abraço
Hynek
Associado n.º 8 da
Associação NovaEnergia.net

Avatar do Utilizador

Autor do tópico
hynek
Staff Member
Staff Member
Mensagens: 2134
Registado: terça mai 16, 2006 4:16 pm
Localização: Viseu
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por hynek » quarta jan 04, 2017 5:52 pm

Pelton-detalhe da janela.jpg

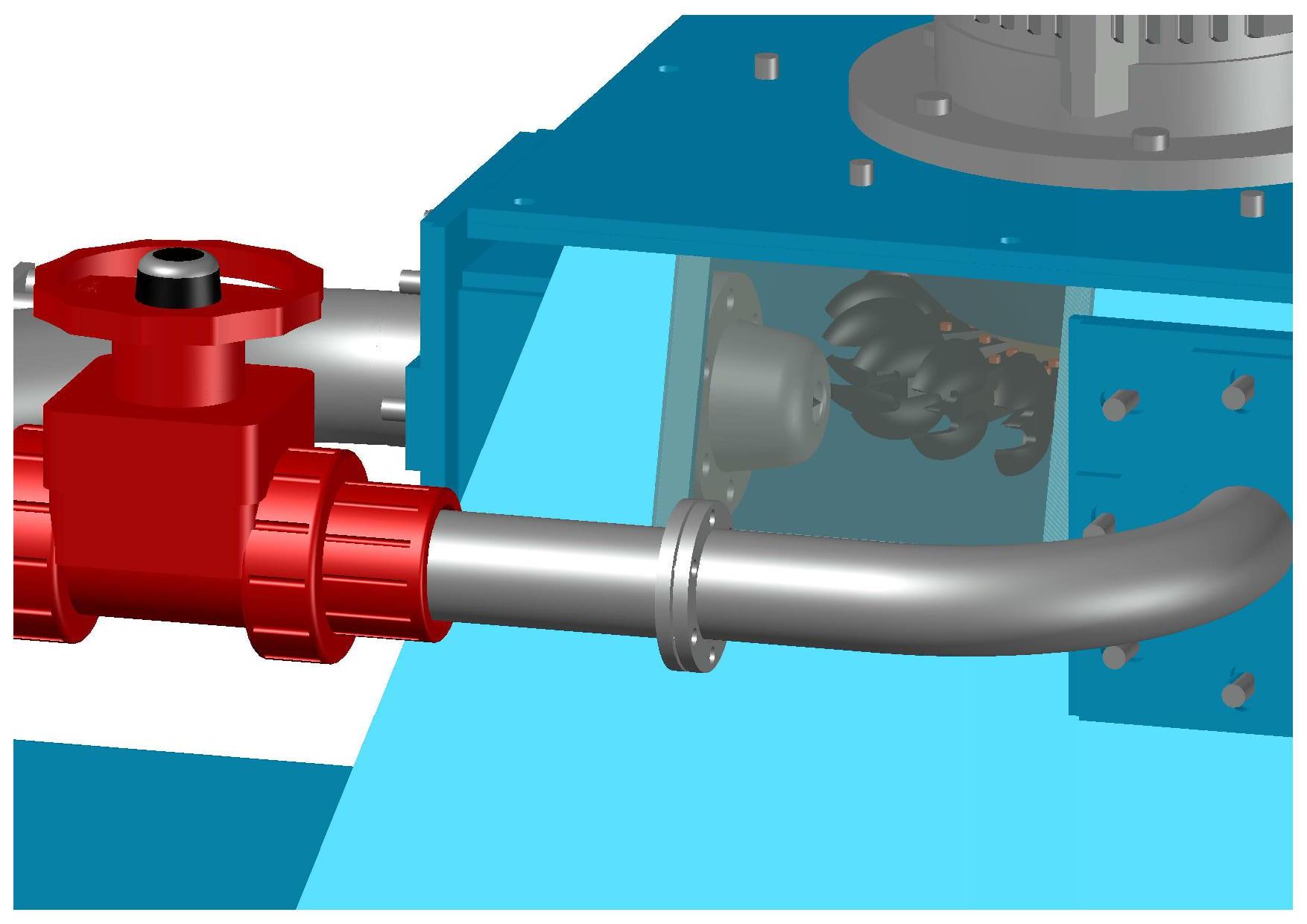

Detalhe da janela

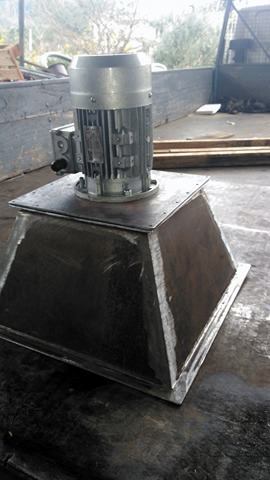

Fabrico da turbina - rotor
Vista geral
Um abraço
Hynek
Associado n.º 8 da
Associação NovaEnergia.net


alexjp4
Membro Gold
Membro Gold
Mensagens: 1233
Registado: terça jun 05, 2007 3:16 pm
Localização: cartaxo
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por alexjp4 » quarta jan 04, 2017 7:20 pm

Projecto muito interessante e a ideia dos 2 jactos de agua tambem foi bem pensado.
Boa sorte e que corra tudo como previsto!
bom ano de 2017 e boas produções!

Avatar do Utilizador

visitante1
Membro Platinium
Membro Platinium
Mensagens: 3315
Registado: sexta jan 07, 2011 12:08 am
Localização: Região norte
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por visitante1 » quarta jan 04, 2017 7:24 pm

Hehehe 5*****, tenho que conhecer de perto esse projecto.
Grande obra e grande partilha .
Obrigado Ignac !
VE Nissan Leaf MKII
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E

Avatar do Utilizador

MRider
Membro Platinium
Membro Platinium
Mensagens: 3946
Registado: segunda abr 02, 2012 10:27 pm
Localização: Ilha da Madeira
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por MRider » quarta jan 04, 2017 7:32 pm

Brutal.
Qual o tratamento que irão dar ao metal?
Live long and prosper!


Fil
Membro Silver
Membro Silver
Mensagens: 108
Registado: quarta ago 12, 2015 5:21 pm
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por Fil » quarta jan 04, 2017 7:36 pm

Do melhor que já vi! Espectáculo. Grande trabalho dos dois. Parabéns!

Avatar do Utilizador

Autor do tópico
hynek
Staff Member
Staff Member
Mensagens: 2134
Registado: terça mai 16, 2006 4:16 pm
Localização: Viseu
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por hynek » quarta jan 04, 2017 8:40 pm

MRider Escreveu:Brutal.
Qual o tratamento que irão dar ao metal?
Corpo da turbina, chapas, etc. - limpeza com jacto de areia, metalização e pintura com tinta para navios
Jactos, bifurcação, etc. - em aço INOX....
Um abraço
Hynek
Associado n.º 8 da
Associação NovaEnergia.net


O_volt
Membro Platinium
Membro Platinium
Mensagens: 3740
Registado: quarta mar 18, 2009 3:21 pm
Localização: Leiria, Associado n.º74
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por O_volt » quarta jan 04, 2017 9:51 pm

Já te sabia um génio, mas ainda por cima um inventor....
Parabéns a ambos.
MP+AC
Nissan Leaf 24+30kw
Peugeot Ion
Vectrix Li+


jpc
Membro Silver
Membro Silver
Mensagens: 432
Registado: segunda out 03, 2016 9:01 pm
Localização: Mexilhoeira Grande
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por jpc » quarta jan 04, 2017 10:06 pm

visitante1 Escreveu:Hehehe 5*****, tenho que conhecer de perto esse projecto.
Grande obra e grande partilha .
Obrigado Ignac !
Brincalhão ahahaha

Vê se metem isso a bombar o quanto antes e partilham fotos e vídeos da turbina em funcionamento.
Projeto PV - Standalone 3.4 kwp
https://vrm.victronenergy.com/installat ... e/c9f5ddac

AQS Solar térmico 20 tubos vácuo


jmlflorencio
Membro Gold
Membro Gold
Mensagens: 1633
Registado: segunda jan 26, 2015 1:05 am
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por jmlflorencio » quarta jan 04, 2017 10:17 pm

Que brutalidade, parabéns!

Aguardamos mais novidades!

Avatar do Utilizador

visitante1
Membro Platinium
Membro Platinium
Mensagens: 3315
Registado: sexta jan 07, 2011 12:08 am
Localização: Região norte
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por visitante1 » quarta jan 04, 2017 11:27 pm

Tenho orgulho em conhecer pessoas como o Hynek.
Tem sido um enorme prazer ter a colaboração duma pessoa com capacidades destas.
A falta de tempo tem condicionado o avanço mais rápido do projecto, mas assim também tem mais tempo para amadurecer.
VE Nissan Leaf MKII
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E

Avatar do Utilizador

MRider
Membro Platinium
Membro Platinium
Mensagens: 3946
Registado: segunda abr 02, 2012 10:27 pm
Localização: Ilha da Madeira
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por MRider » quarta jan 04, 2017 11:38 pm

E como os vinhos :-)
Live long and prosper!


jasmim
Membro Gold
Membro Gold
Mensagens: 1066
Registado: sexta out 10, 2008 12:40 pm
Localização: Stª Mª da Feira
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por jasmim » quinta jan 05, 2017 1:03 am

Altamente! Boa partilha.
www.eletricar.pt comércio de veículos elétricos
Vectrix de lítio / Nissan Leaf / Peugeot Ion / BMW i3 REX
Microproduçao Autoconsumo

Avatar do Utilizador

sergiomms
Membro Gold
Membro Gold
Mensagens: 1351
Registado: quinta nov 15, 2007 1:05 pm
Localização: Almada
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por sergiomms » quinta jan 05, 2017 1:36 pm

Mas deixa ver se percebi bem :) ....

embora no final do verão haja menos caudal, de onde vem essa água toda? é um rio a atravessar a propriedade?
sergiomms

Avatar do Utilizador

Autor do tópico
hynek
Staff Member
Staff Member
Mensagens: 2134
Registado: terça mai 16, 2006 4:16 pm
Localização: Viseu
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por hynek » quinta jan 05, 2017 1:41 pm

sergiomms Escreveu:Mas deixa ver se percebi bem :) ....

embora no final do verão haja menos caudal, de onde vem essa água toda? é um rio a atravessar a propriedade?
são umas minas inundadas, têm muita água armazenada
Um abraço
Hynek
Associado n.º 8 da
Associação NovaEnergia.net

Avatar do Utilizador

sergiomms
Membro Gold
Membro Gold
Mensagens: 1351
Registado: quinta nov 15, 2007 1:05 pm
Localização: Almada
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por sergiomms » quinta jan 05, 2017 1:46 pm

Ok, eu tb tenho uma propriedade que tem água com fartura e um desnivel bem grande (não medi ainda) mas, o que acontece à água depois de passar a turbina?
é suposto estar constantemente ligada? estamos a falar de água potável, certo?
sergiomms


OliveiraF
Membro Silver
Membro Silver
Mensagens: 325
Registado: quinta nov 03, 2016 4:51 pm
Localização: BRG
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por OliveiraF » quinta jan 05, 2017 1:47 pm

Dá gosto ver este, e outros projectos cá do forum!!! Pétaculo!! :D

Avatar do Utilizador

visitante1
Membro Platinium
Membro Platinium
Mensagens: 3315
Registado: sexta jan 07, 2011 12:08 am
Localização: Região norte
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por visitante1 » quinta jan 05, 2017 10:00 pm

sergiomms Escreveu:Ok, eu tb tenho uma propriedade que tem água com fartura e um desnivel bem grande (não medi ainda) mas, o que acontece à água depois de passar a turbina?
é suposto estar constantemente ligada? estamos a falar de água potável, certo?
Estamos a falar de agua! que apos ser turbinada pode ser reaproveitada para rega, para consumo, ou simplesmente segue o seu percurso.
Pode estar sempre ligada ou apenas ligar quando houver necessidade energética.
Ter agua em abundancia é um verdadeiro tesouro, analisa bem isso, se precisares de ajuda diz ;)
VE Nissan Leaf MKII
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E

Avatar do Utilizador

sergiomms
Membro Gold
Membro Gold
Mensagens: 1351
Registado: quinta nov 15, 2007 1:05 pm
Localização: Almada
Estado: Desligado

Re: Projecto de uma micro-hídrica com turbina Pelton

Mensagem por sergiomms » quinta jan 05, 2017 10:10 pm

visitante1 Escreveu:...
Ter agua em abundancia é um verdadeiro tesouro, analisa bem isso, se precisares de ajuda diz ;)
Por isso é que perguntei, eu tenho água que acumulo num poço.. mas no inverno deita fora e num verão quente com seca cheguei a ver o fundo do poço.
não me parece que tenha o caudal que aparece nesta situaçao.
sergiomms
