não testei durante a carga, mas a sequência que usei na montagem foi as baterias com mais voltagem após carga do lado do terminal positivo e as menos capazes do lado negativo, as baterias fizeram 1km, mas agora sem BMs já fizeram mais e mantem uma voltagem de serca de 40v.

[carioca]

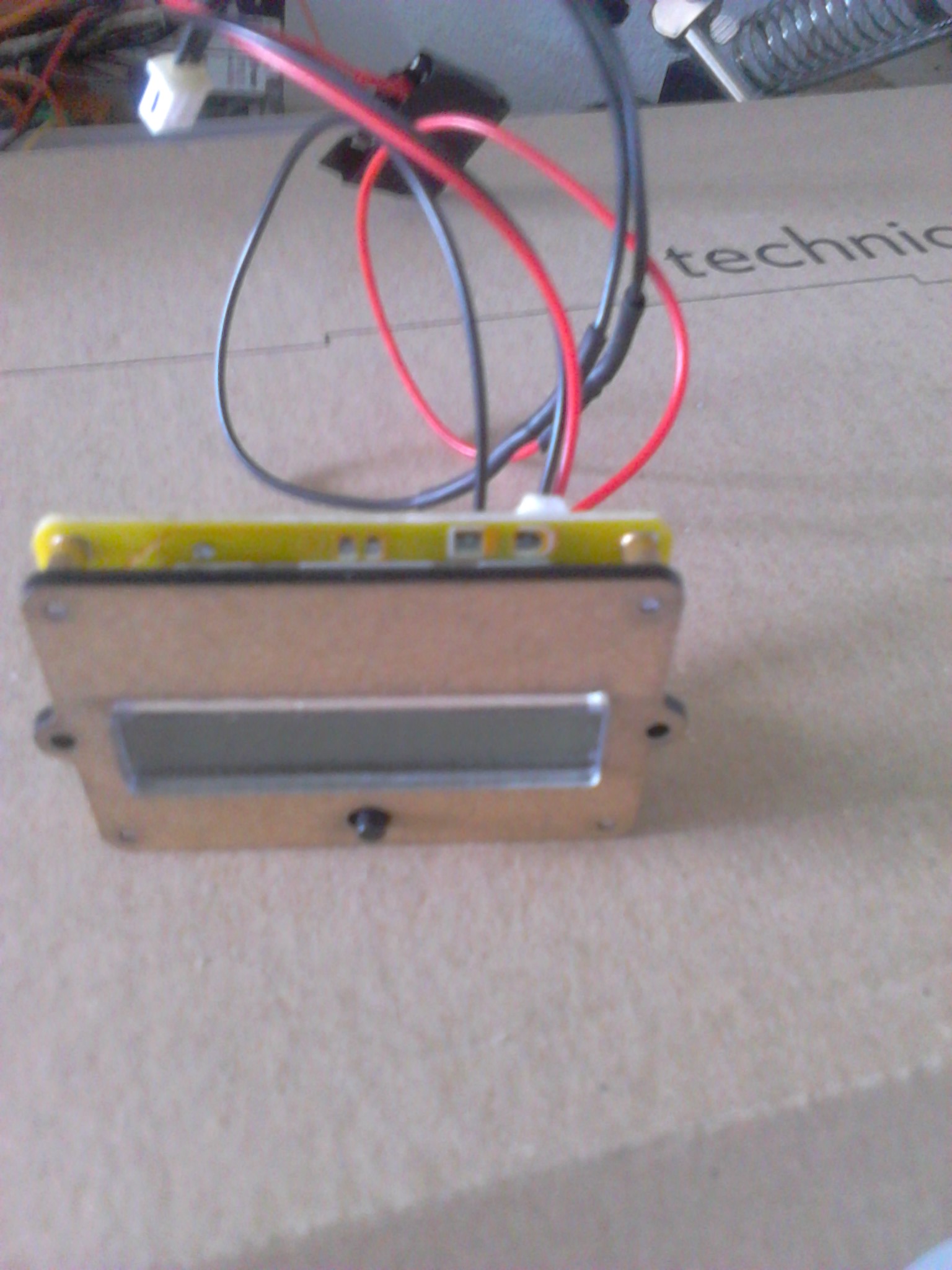

Boa noite comprei este aparelho no ebay para instalar na minha e-bike, mas não estou a conseguir que ele meça a capacidadde da bateria, ele trás um componente externo que se parece com um transistor que está ligado à ficha.
que tem um dissipador, algém sabe para que serve isto, inicialmente pensei que fosse para medir o campo magnetico, mas não tem qualquer influência.
http://www.ebay.com/itm/Coulometer-Batt ... SwT6pV3Hk6

[Jorge Rocha]

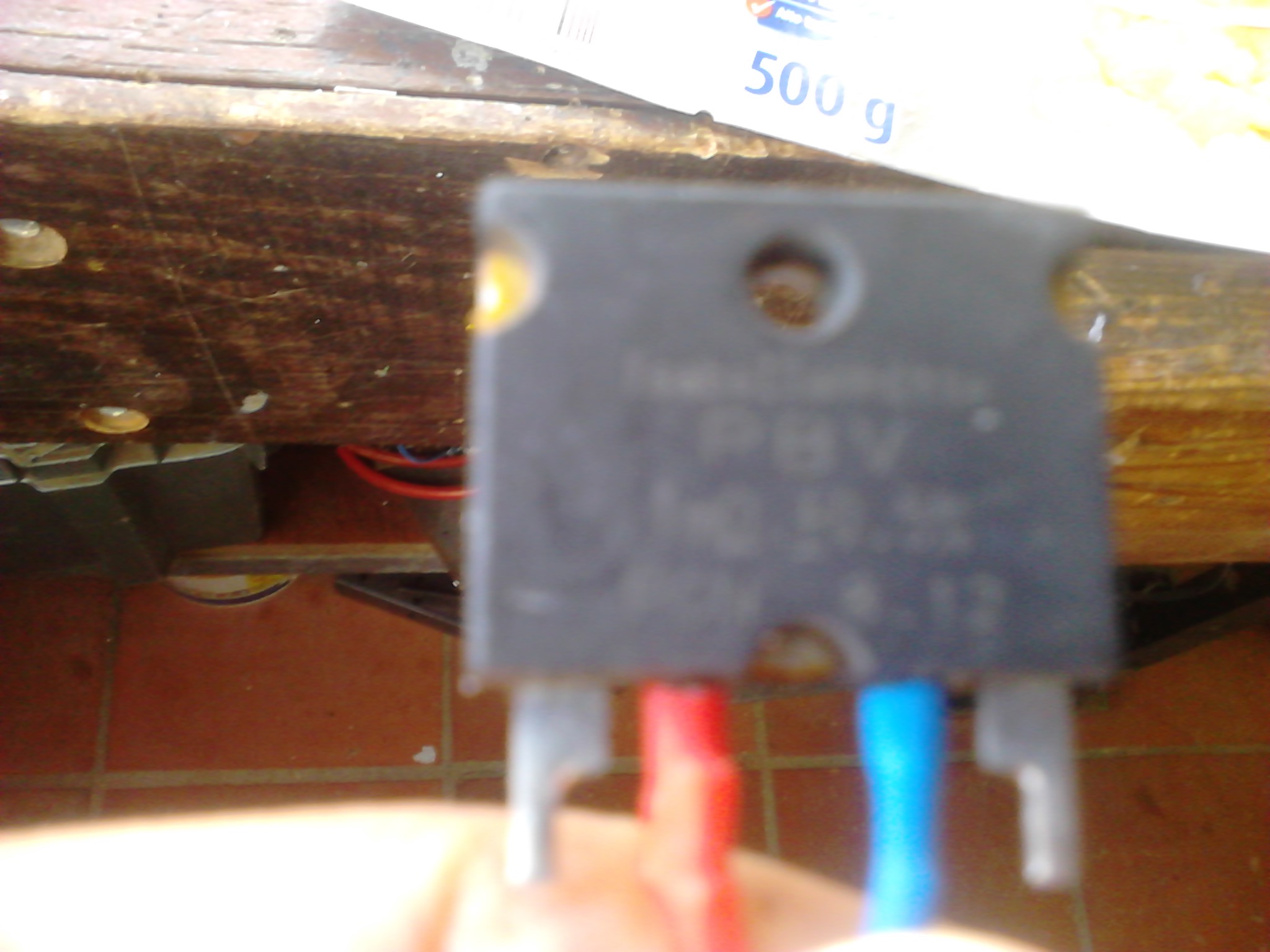

Isso é um shunt eléctrico. É por essa peça que a corrente irá passar. É para ligar em série com o circuito e obrigatoriamente será colocado ao borne negativo da bateria.
Os fios do meio são os que darão a indicação da corrente através da diferença de potencial (em mV) entre as extremas ligações. Quanto maior for a corrente, maior será a queda de tensão nesse pequeno componente condutor com 1 Ohm. Por cada 1 mA de corrente que passa no circuito, existe por exemplo uma tensão de 1 mV.

[Jorge Rocha]

Terás também que aferir o aparelho à capacidade de baterias que tens. Para isso, por vezes em aparelhos semelhantes, é necessário apertar os 3 botões de pressão ao mesmo tempo, e mantendo, ligar então a alimentação do aparelho. Após isto, aparecerá no visor um menu de configuração e ajuste de capacidade, de tensão e da resistência do Shunt. Para acertar terá que se carregar nos botões correctos, pela ordem devida. (por norma só se altera a capacidade)

[carioca]

Boas então devo ligar um dos pinos dispinivel no negativo da bateria e o outro ao positivo? será que podes postar um esquema de ligação, é que eu vi um esquema de um sistema semelhante a esse e fiquei um pouco confuso.

[Jorge Rocha]

Um Shunt é feito de uma liga condutora, para ser colocado em série com o circuito, NUNCA em paralelo (ou então fazes um curto circuito).
Estás a ver o fio do circuito que liga ao borne negativo da bateria? Ora imagina que cortas esse fio bem próximo da bateria, ficando assim com duas pontas.
Agora a essas duas pontas ligas o Shunt. O borne no Shunt, o encostado ao fio fino com manga retratil azul (dos que já vieram ligados ao Shunt) fica do lado do borne negativo da bateria, e o borne do Shunt encostado ao fio fino com manga retratil vermelha, fica ligado ao circuito. NADA (do Shunt) SE LIGA AO BORNE POSITIVO DA BATERIA.

[carioca]

Ok vou fazer isso. Mas fasso isso antes do BMS?
obrigado.

[Jorge Rocha]

Este tipo de aparelho pode estar antes do BMS, para que assim, em caso de corte por parte do BMS, haja alguns elementos ainda disponíveis para verificação de alguns defeitos. O consumo é quase nulo.

[carioca]

Já fiz a ligação ficou a funcionar, é que se estiver depois do BMS, não contabiliza a energia do carregamento, uma vez que só fica ligado ao terminal da descarga, cumps.

[Jorge Rocha]

Sim, embora existam BMS com a carga e a descarga no mesmo lado, podendo assim ser colocado o CB antes ou depois.

[carioca]

Descobri enquanto andava de bike que o sistema que este sistema que instalei de contagem de AMPs, também permite a regeneração da bateria quando atinge uma velocidade a partir de 30Km/h, pensei que isso não era possível pois o BMS tem outra ligação para a carga.

[carioca]

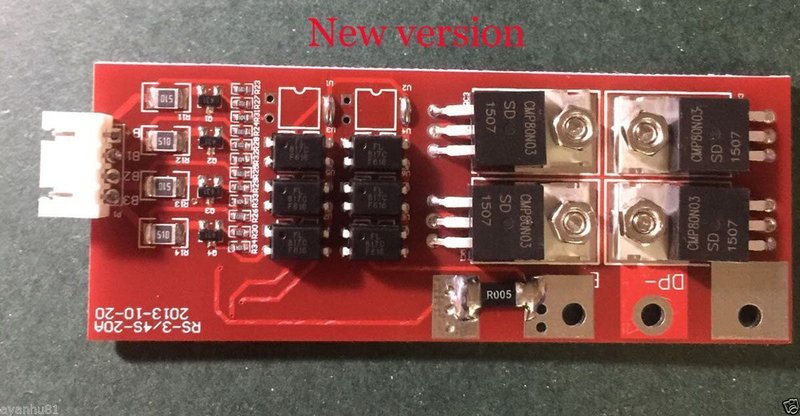

boa noite preciso de ajuda na conexão do BMS abaixo.
tenho dúvida no terminal do meio que diz DP, em que casos é que tenho que o ligar existem dois esquemas com e sem ligação do referido terminal. OB.

esquema ligação BMS.jpg (9.28 KiB) Visto 35968 vezes

[Jorge Rocha]

Para situações onde possa ser separado o locar de carga do de descarga, pode-se utilizar esse "D" de descarga e o outro "C" para a carga. Ou então, se o pack for, por exemplo, amovível, pode der utilizada a mesma ficha tanto para a carga como para a descarga, ligando conforme o esquema.

[carioca]

Ok no meu caso é para um pack de de baterias de lithium de 10amps e vai ficar amovível apesar de ficar como bakup de um seguidor solar,e vai ser carregado por painel solar.e melhor ligar esse terminal correto?
