Facody XAR 40 c/ retorno pre-aquecido Aq centr. + AQS

[visitante1]

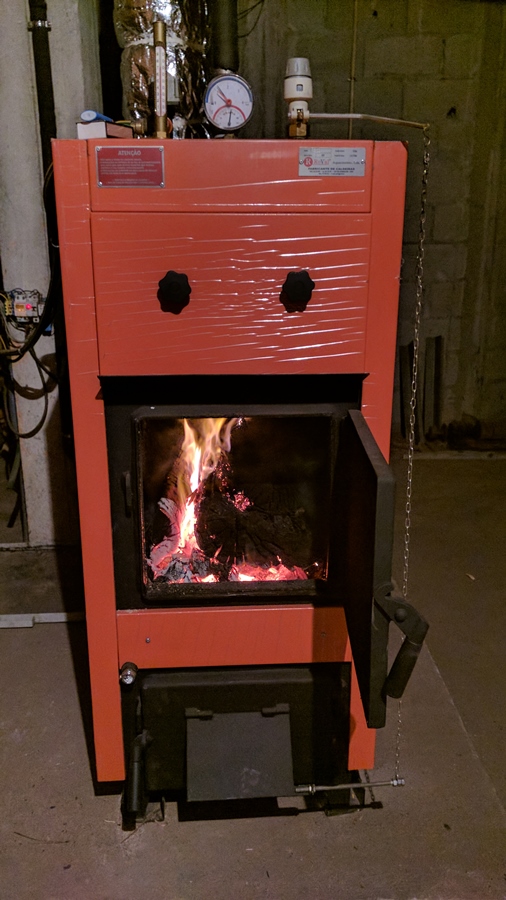

A Facody foi substituida pela nova ROVAL R203 de 73kw, uma caldeira muito bem construída, bastante eficiente, leva lenha com comprimento ligeiramente superior a 70cm e uma coisa muito importante, é fabricada em portugal.

[visitante1]

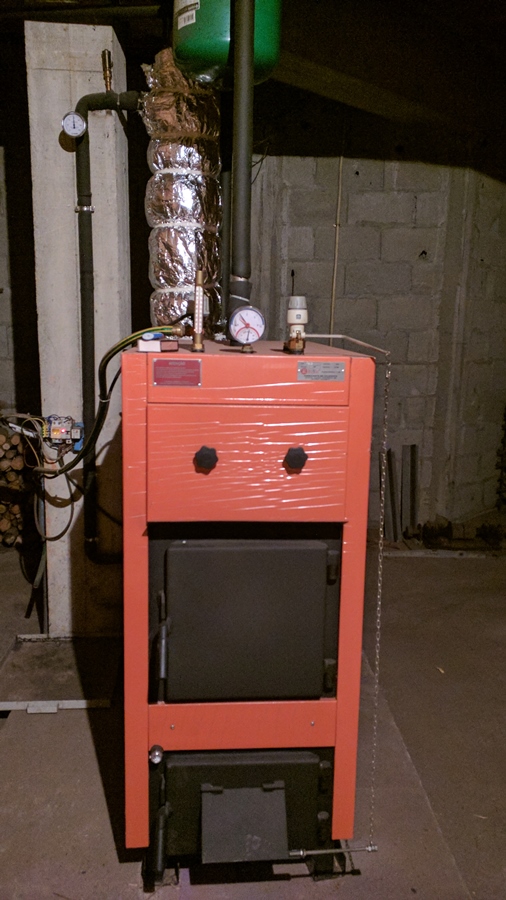

após aplicar isolamento no permutador de chaminé nota-se um aumento significativo na temperatura de retorn0

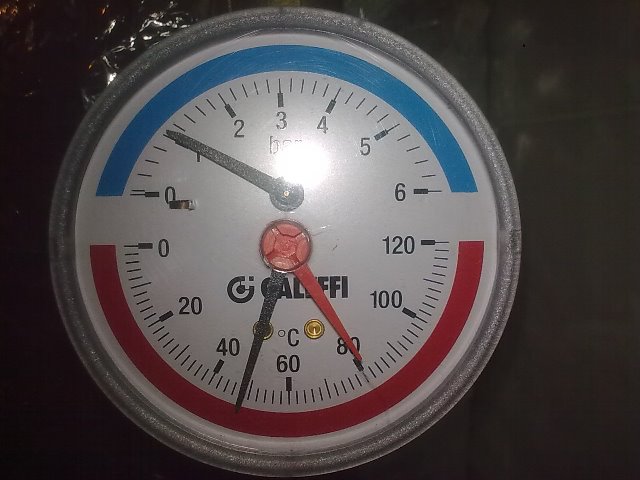

temperatura da agua a saida

temperatura retorno antes de passar pelo permutador de chamine

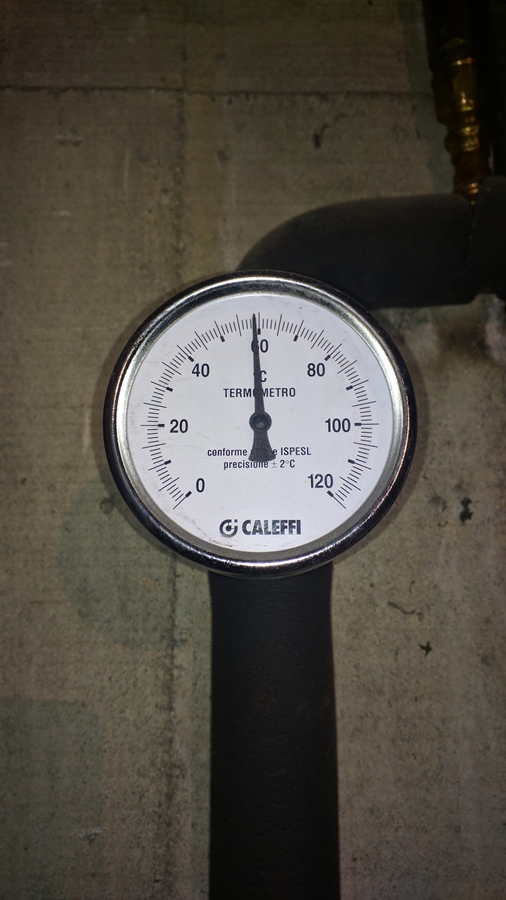

temperatura de retorno apos permutador devidamente isolado

[Celestino]

A meu pré-aquecimento na chaminé também está isolado mas só recupera 1.ºC.
Antes também era assim:

Viva Celestino,
Mas a pellets as perdas no cano de exaustão são menores, por isso é natural que só consigas isso, mesmo assim já é bom.
O cano do meu pré aquecimento tem cerca de 1 metro de altura num tubo de 160 acho eu, o normal é andar entre 4 a 6 graus de aproveitamento.
Tambem estou a melhorar o isolamento deste e o sistema esta instalado numa zona em que a temperatura esta sempre a rondar um valor superior a 25 graus.
Acaba por ajudar e tambem vai fazendo com que a lenha se mantenha sempre com baixa humidade.

O cano do meu tem 90cm de altura num tubo de 100mm e está isolado.
O panorama é este:

Retorno antes pré-aquecimento

47ºC Antes Pré Aquecimento.jpg (47.16 KiB) Visto 10945 vezes

Retorno depois pré-aquecimento

48ºC Após Pré Aquecimento.jpg (58.95 KiB) Visto 10945 vezes

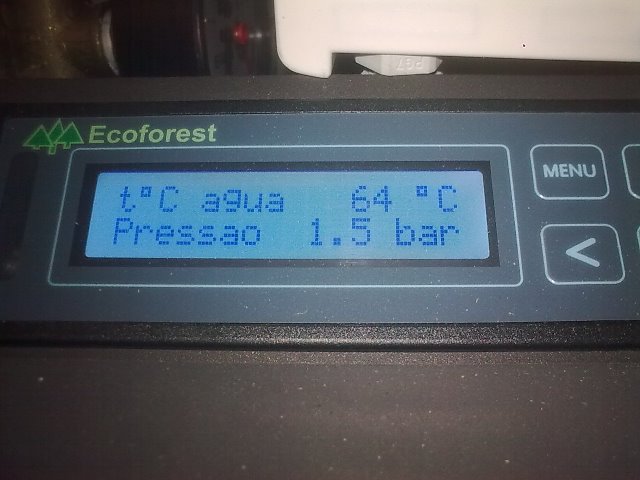

Saída caldeira

64ºC Saída Caldeira.jpg (56.06 KiB) Visto 10945 vezes

Os ponteiros foram aferidos e calibrados com o sensor da caldeira, com a água a 20ºC e a bomba circuladora a funcionar.
...

[Celestino]

Mas agora tens que colocar isso assim online:

[visitante1]

Mas agora tens que colocar isso assim online:
AQC retorno.JPG

Altamente, por acaso já tenho por aqui m módulo com 4 sondas, falta é tempo para instalar

[serges]

Epa muito bem, grande projecto...

[jmlflorencio]

Que grande projecto, parabéns!
