Medidor de consumo - DataWatt [PT]

[serges]

Ficamos a aguardar!

Pois realmente patrece me um projecto pernas para andar...

[gigaz]

No meu caso, até agora, as leituras que estou a obter parecem relativamente fidedignas.
Vou esperar mais uns dias para dar um feedback mais seguro e pensar na sugestão de fazer um tópico sobre o projeto.

neste caso não há grande margem para duvidas, se não tem como ler o valor da tensão nem a informação de fase não é possível medir a potencia real, isto era simples se apenas tivéssemos cargas resistivas, mas eu não conheço nenhum aparelho para uso doméstico que seja puramente resistivo (até as resistências bobinadas têm indutância )

dito isto, estou satisfeito com o preço/qualidade, mas não é um instrumento de medição, é apenas indicativo pois o erro pode ser bastante grande. (tal como a maiorida dos sistemas concorrentes)
O facto de termos que "calibrar" cada sensor mostra que nem os sensores NÂO conseguem medir a corrente de forma absoluta, mas apenas relativa (não é grave, apenas chato)

Para quem não tinha nada é bem melhor que andar a apontar os valores do contador diariamente

[f_vaz]

Eu também estou satisfeito com o preço/qualidade.
Fui testando as leituras com equipamentos que conheço o consumo e os valores estão muito próximos. A margem de erro é bastante aceitável.
Para acompanhar o consumo e saber os locais ou equipamentos que consomem mais, penso que é suficiente e não é preciso gastar dinheiro em equipamento mais caros.

[f_vaz]

Fiz um pequeno teste com 2 equipamentos que conheço o consumo. Forno (resistivo) e Microondas (indutivo).
O forno consome 2.7KW e Microondas cerce de 1.3KW.
Na minha casa o valor da tensão é por volta de 238V.
O consumo standby é cerca de 120W.

O resultado que obtive não está nada mal, principalmente com o equipamento indutivo.
Fiquei na dúvida se os dados dos sensores têm algum tratamento para compensar o valor da tensão e o efeito indutivo.

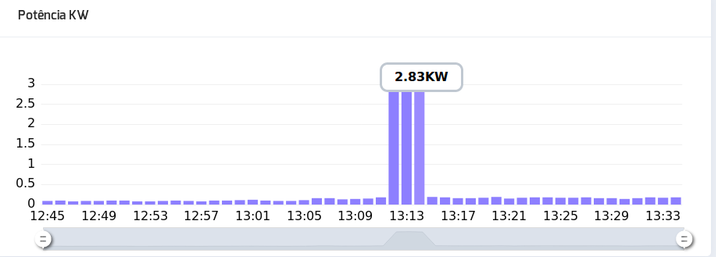

Forno:

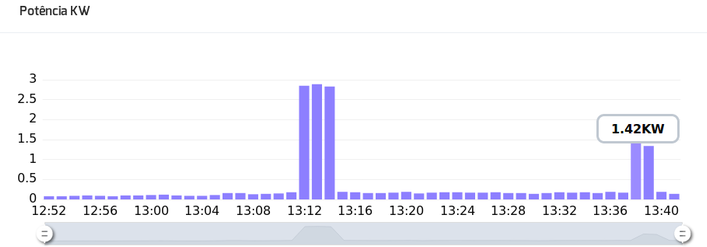

MicroOndas

[ndc]

Eu comprei e já instalei.
O meu transformador é um pouco diferente. Devem ter revisto essa situação.
Ligado á 7 dias e está a funcionar bem.
A minha instalação é trifásica e consigo medir o consumo em cada fase.
Para o preço não esta mal.

Deixo umas imagens de algumas funcionalidades:




Como instalou os sensores, 3 no geral, certo, e os restantes?

[gigaz]

Fiz um pequeno teste com 2 equipamentos que conheço o consumo. Forno (resistivo) e Microondas (indutivo).
O forno consome 2.7KW e Microondas cerce de 1.3KW.
Na minha casa o valor da tensão é por volta de 238V.
O consumo standby é cerca de 120W.

O resultado que obtive não está nada mal, principalmente com o equipamento indutivo.
Fiquei na dúvida se os dados dos sensores têm algum tratamento para compensar o valor da tensão e o efeito indutivo.

Forno:


MicroOndas

Não tem forma de medir nem valor da tensão, nem fase, e como as medições são feitas de minuto a minuto os erros são mascarados.
90% dos medidores de tomada também não medem a fase, e o microondas apesar de ter um grande transformador apenas carrega a parte indutiva no arranque (1 ou 2s), tal como motores de indução, se não fosse assim teriam um eficiência muito reduzida.

Também acho que para o que é está muito bom e só pode melhorar

[LSousa]

Parece uma solução interessante pelo preço! Tenho um Webeee com 3 sensores mas custou cerca de 2.5X esse valor.

[gbento]

Boas,

Decidi avançar com a comprar e já está a "bombar".
Tenho painéis FV e consigo ver a Produção e Consumo.
Por enquanto está tudo OK.

Também adquiri este medidor, não sabia que vinha "tão desmontado" e não consegui ainda ter tempo para montar aquilo. Pode enviar algumas fotos da sua instalação sff

Enviado do meu Redmi Note 7 através do Tapatalk

[LSousa]

Boas,

Decidi avançar com a comprar e já está a "bombar".
Tenho painéis FV e consigo ver a Produção e Consumo.
Por enquanto está tudo OK.

Também adquiri este medidor, não sabia que vinha "tão desmontado" e não consegui ainda ter tempo para montar aquilo. Pode enviar algumas fotos da sua instalação sff

Enviado do meu Redmi Note 7 através do Tapatalk

Então mas aquio não vem como está na foto do site numa box de plástico fechada? Não é só ligar os sensores a uma ficha dessa box?

[gigaz]

numa caixa de respberry pi zero reaproveitada? sim e diga-se que para produção inicial foi muito boa ideia.
MAS o que está no site não é o produto, eles tiraram foto dum raspberry pi zero na respetiva caixa, o que vem é a placa deles nessa caixa da foto.
Pormenores...

o q o F_vaz deve querer dizer com "desmontado" é algo que eu também já tinha notado, dá a ideia que estão a vender o protótipo inicial (sem grande atenção ao isolamento e segurança diga-se de passagem).

Mais uma vez, o preço está certo para o que é, se fosse algo bonitinho e com todas as certificações tinha que custar mais 50€
Eu acho mal publicitarem como um produto acabado, vendam como kit e por mim ficava contente, open source já agora.

[gbento]

numa caixa de respberry pi zero reaproveitada? sim e diga-se que para produção inicial foi muito boa ideia.
MAS o que está no site não é o produto, eles tiraram foto dum raspberry pi zero na respetiva caixa, o que vem é a placa deles nessa caixa da foto.
Pormenores...

o q o F_vaz deve querer dizer com "desmontado" é algo que eu também já tinha notado, dá a ideia que estão a vender o protótipo inicial (sem grande atenção ao isolamento e segurança diga-se de passagem).

Mais uma vez, o preço está certo para o que é, se fosse algo bonitinho e com todas as certificações tinha que custar mais 50€
Eu acho mal publicitarem como um produto acabado, vendam como kit e por mim ficava contente, open source já agora.

Exatamente isso.
Eu com pouco tempo e com pouca experiência ainda não consegui montar. Tenho de ver como dar energia à box. Foi estranho pois pedi algumas fotos para mostrar melhor a instalação e o vendedor disse que não tem

Enviado do meu Redmi Note 7 através do Tapatalk

[LSousa]

Bolas isso assim não devia ser então não é para qualquer um montar este meu da Wibeee é mesmo simples até tem um suporte magnético para ligar os fios ao geral do meu QE, ou seja não precise de uma única ferramenta para o colocar a funcionar.... Mas pelos vistos tem pernas para andar....

[gbento]

Aquilo que recebi.
Se alguém tiver este sistema montado, se puder postar fotos da instalação agradeço muito.

Enviado do meu Redmi Note 7 através do Tapatalk

[gigaz]

falta-te ai um carregador de telemóvel micro usb para alimentar a caixa branca.
o azul vai ao comum, o preto vem dum dos disjuntores existentes, eu adicionei um de 6A só para estas coisas.
depois usas os "dominós" para ligar aos terminais do carregador diretamente.

já tens uma evolução em relação ao que recebi, o meu não tinha as fitas assim.

[gbento]

falta-te ai um carregador de telemóvel micro usb para alimentar a caixa branca.
o azul vai ao comum, o preto vem dum dos disjuntores existentes, eu adicionei um de 6A só para estas coisas.
depois usas os "dominós" para ligar aos terminais do carregador diretamente.

já tens uma evolução em relação ao que recebi, o meu não tinha as fitas assim.

Podes enviar-me a foto sff

Enviado do meu Redmi Note 7 através do Tapatalk

[p.carlos]

Comprei este produto mas a nova versão.
A instalação é rápida, não precisa de configuração.
É colocar os sensores e medir.
Até agora tudo a funcionar bem.
Estou a receber os dados num servidor MQTT Local, não estou a usar a Cloud.

[LSousa]

Tenho um Wibeee e vendo este faz-me bastante confusão ver todos esses componentes desprotegidos a serem espalhados por um QE no meio de tanta hipótese de tocarem onde não devem....

[p.carlos]

A minha versão já está mais protegida.
A ultima funcionalidade que adicionarem é interessante.

[serges]

Muito bem e a malta que usa este medidor nos painéis solares que vos parece?

Já agora o raspberry tem de ficar dentro do quadro?

Obrigado

[Biod]

Continua apenas a enviar os dados para a cloud de minuto a minuto?
