Projectos Pessoais Caseiros (para quem gosta de partilhar)

[Emanuel Couto]

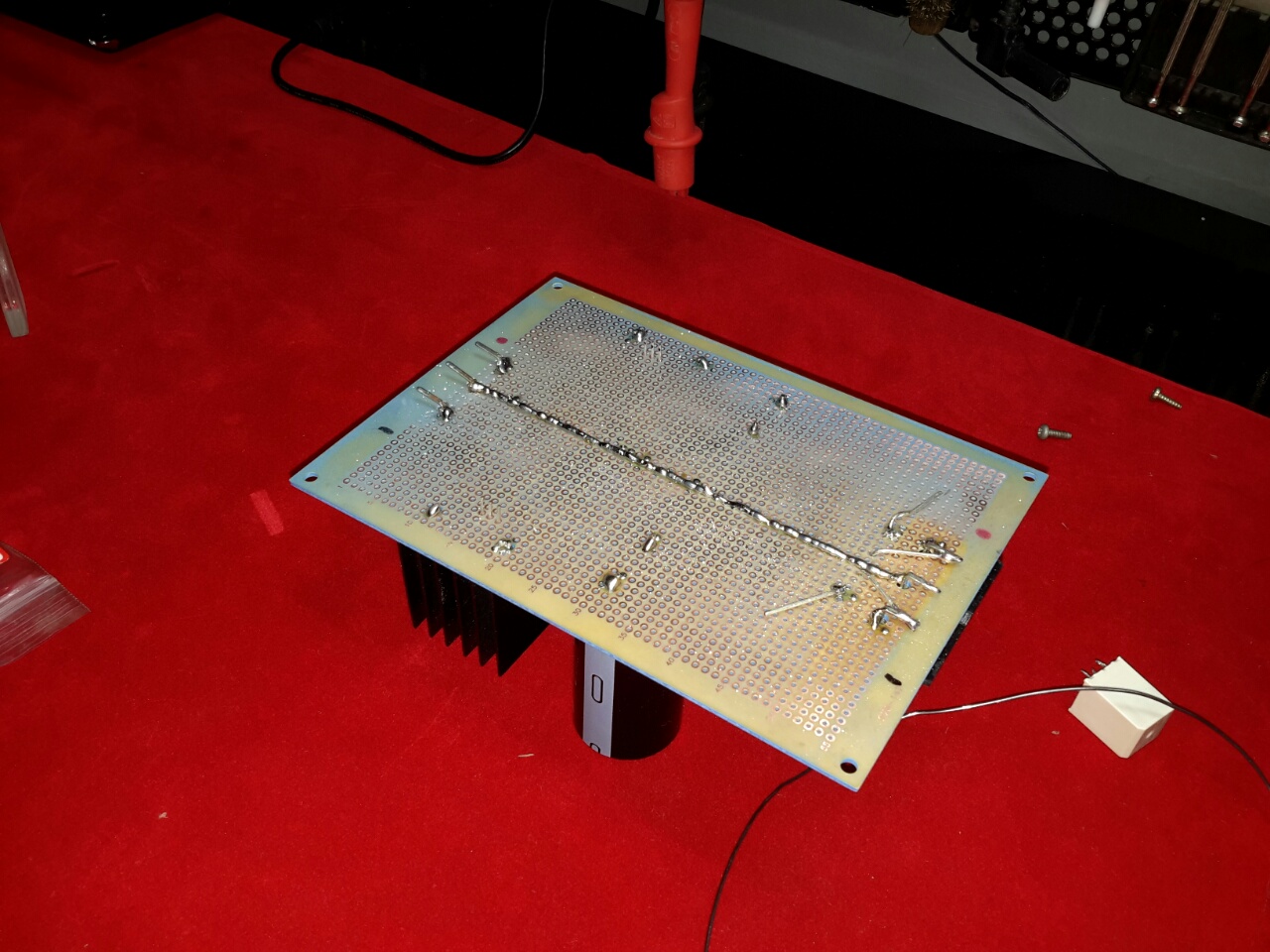

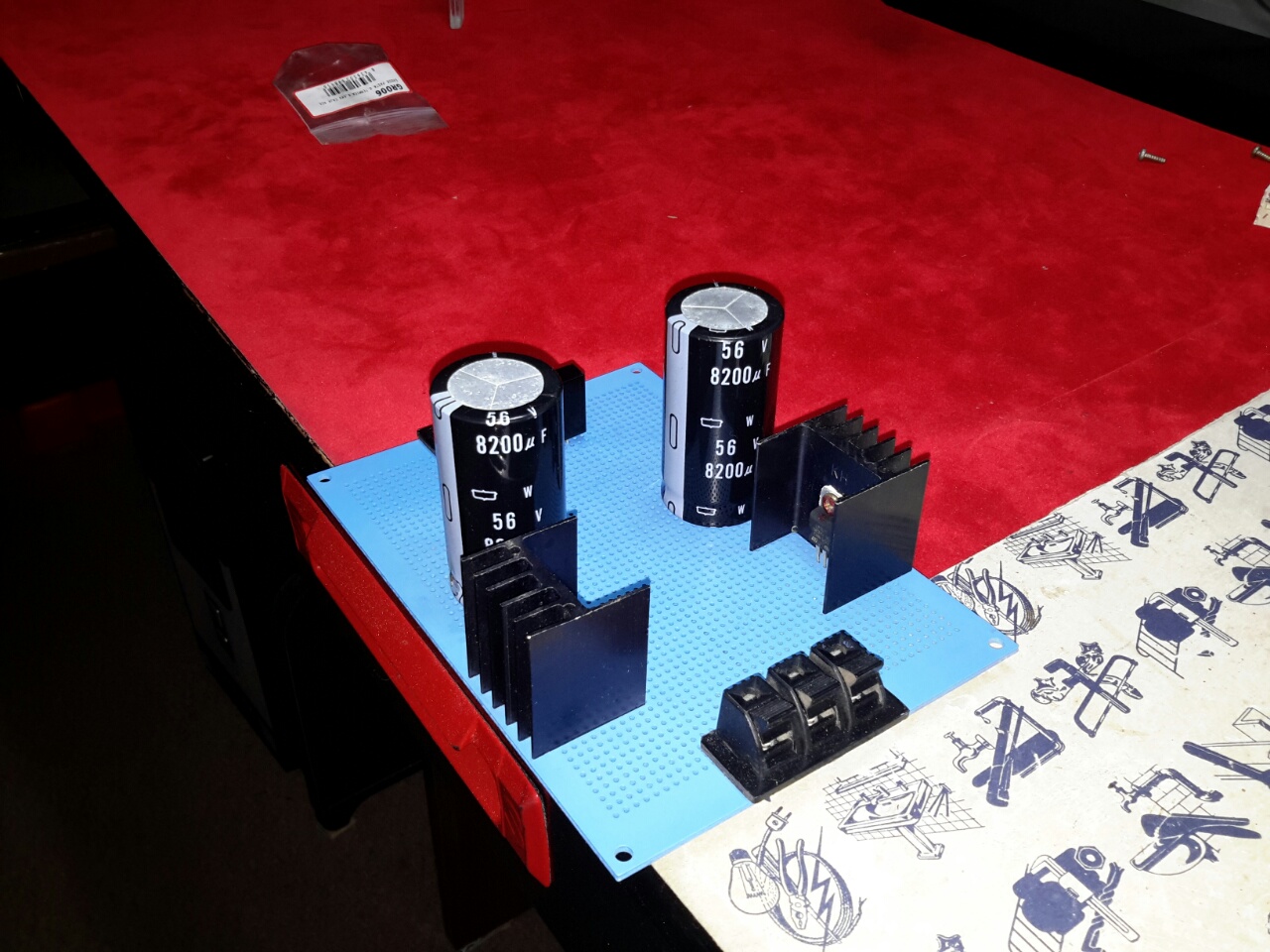

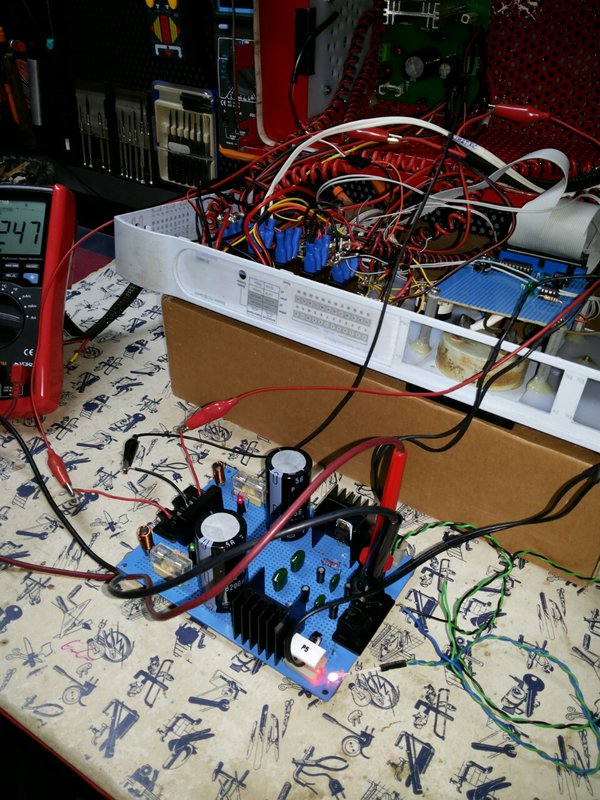

Montagem da fonte simétrica até que correu bem, ainda não deu para fazer muitos testes.

Mais um passo dado, mas ainda falta muito...

[serges]

Já sentia falta da continuação do projecto , muito bem...

[Emanuel Couto]

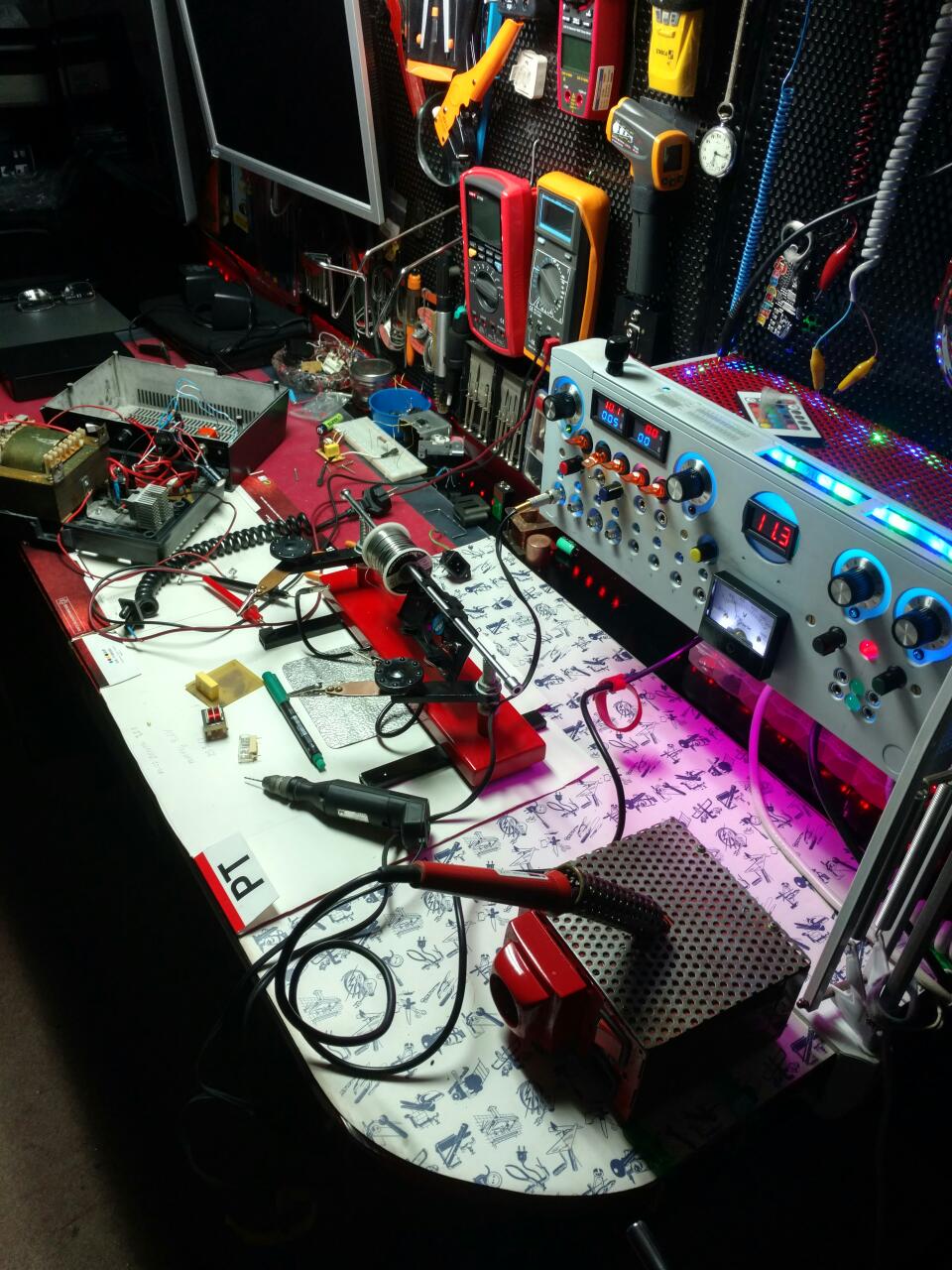

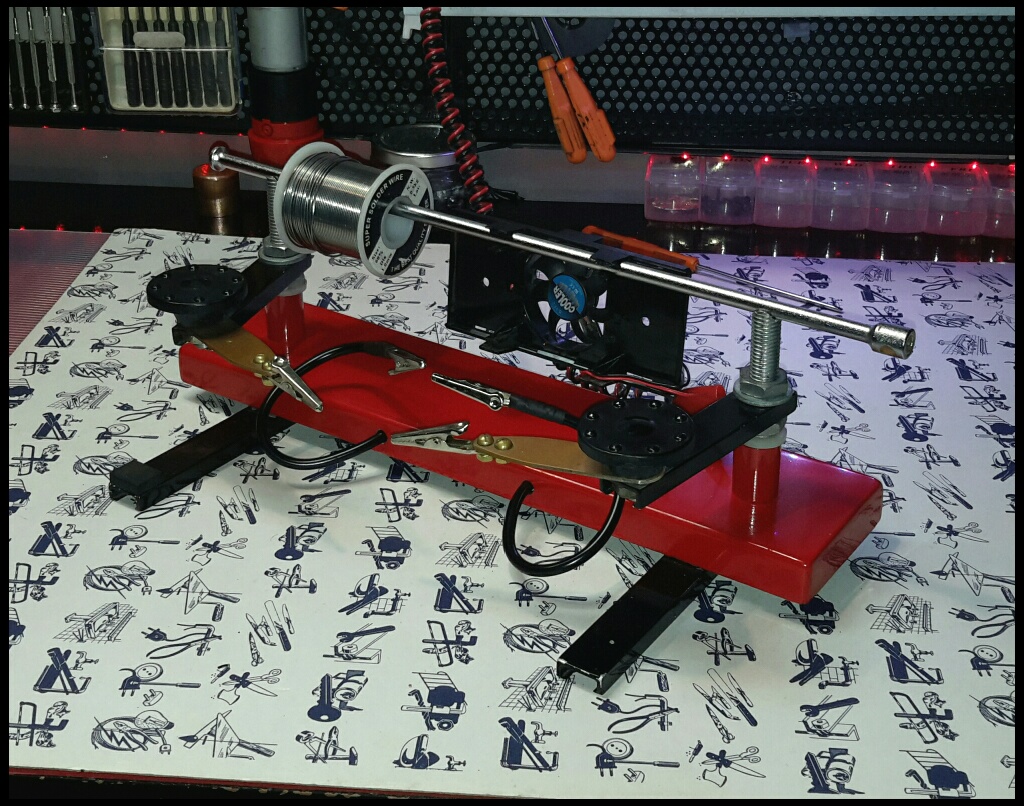

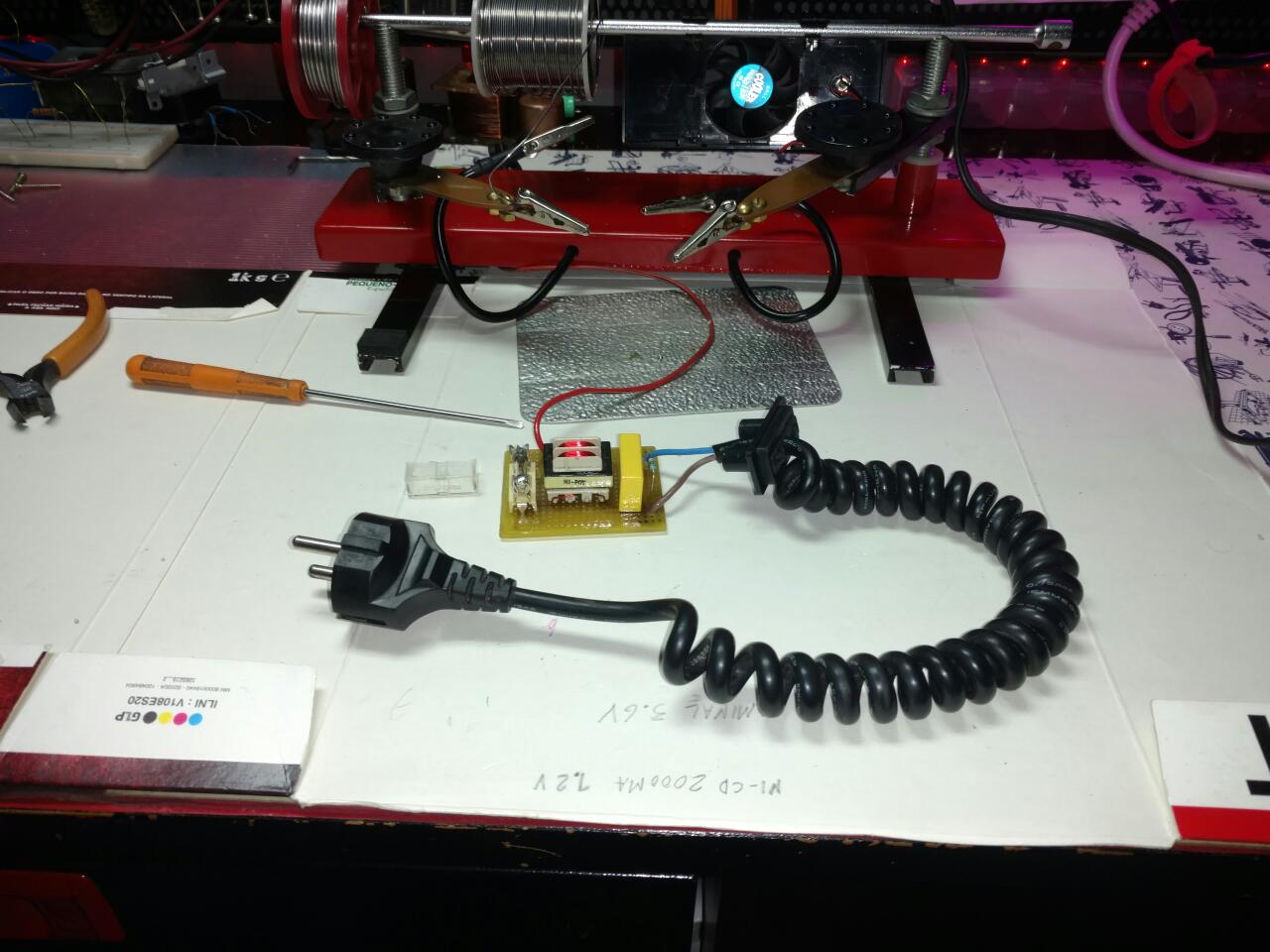

Fiz umas melhorias na minha base de ferro de soldar, estamos sempre a tentar melhorar...

Agora tem mais duas garras articuladas de um cabo especial, muito flexível e extremamente resistente.
Depois desses anos todos fartei-me de respirar estanho, que é prejudicial à saúde...
Foi adicionado um cooller para puxar os fumos, também levou um suporte para os fios de solda (mais prático). Sem dúvida que ficou mais funcional.

Acima as fotos do antes e depois.

[Emanuel Couto]

Viva!
Ainda não tive tempo de fazer os gráficos para a pintura da fonte de alimentação... Está a se portar muito bem, já não passo sem aquela fonte...

E apesar de questionável de início, se seria mesmo necessário a fonte AC variável, na verdade está sendo bastante utilizada, podendo ser ligadas cargas até aos (3kv).

Mas o que me traz por cá é a construção, de urgência, de uma fonte variável que me entregue pelo menos (15amp) para testar um equipamento. Como vivo numa pequena ilha, não é coisa que se compre no virar da esquina, por isso temos que nos desenrascar...

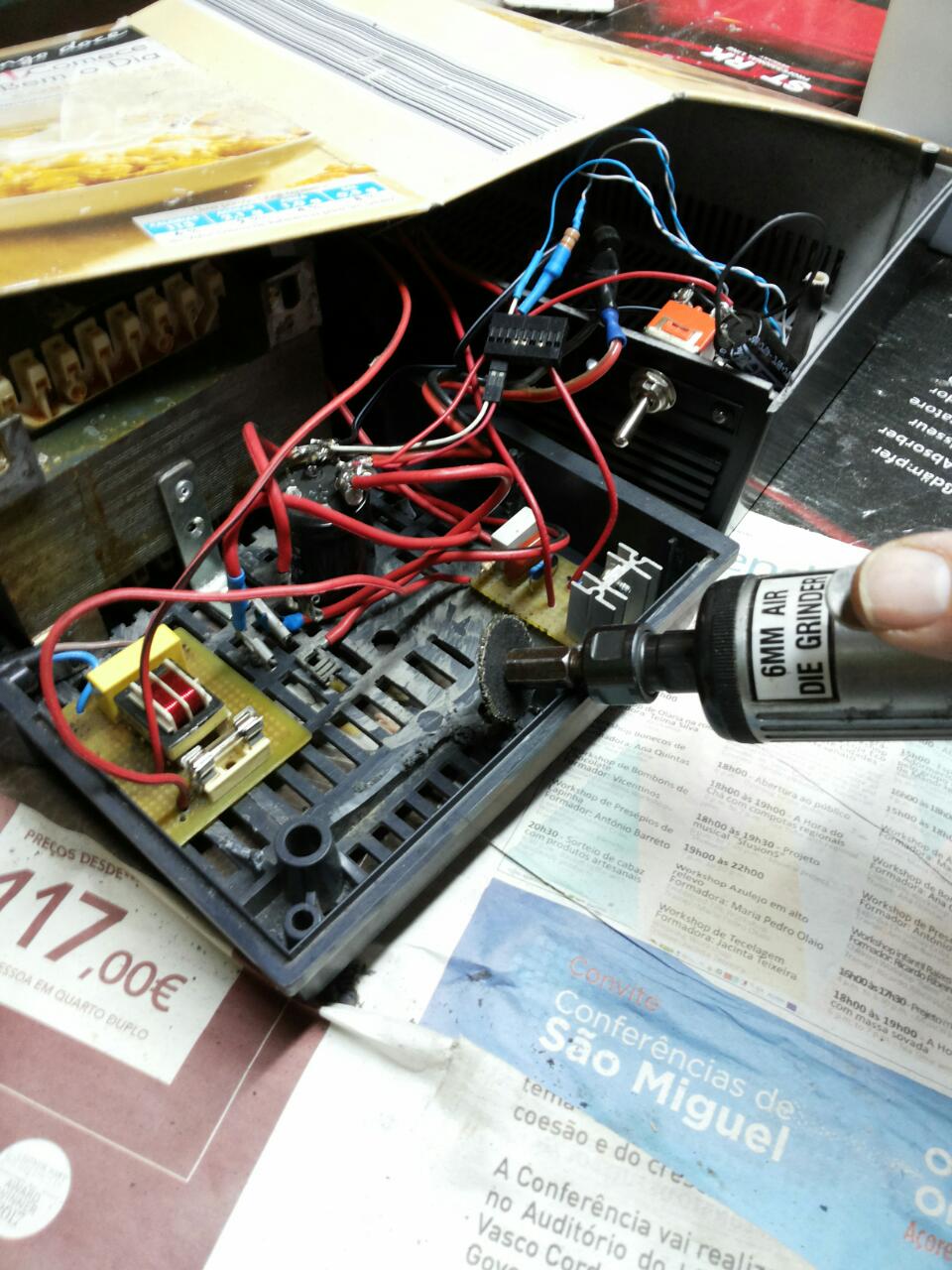

Aproveitei uma velha caixa de um estabilizador, um trafo de (16amp) que tenho cá por casa, com alguns ajustes dá perfeitamente.

A construção foi bastante fácil e apesar de não ser muito recomendável (os transformadores não se dão bem com variações na sinoide...) o controlo do driver foi no lado AC.
Caso contrário ia perder mais tempo na construção do drive no lado DC, que teria de ser bem rubusto para drenar esta corrente toda...

Possivelmente mais à frente montarei no lado DC uma etapa de potência com controlo PWM, mas agora isso deve dar para desenrascar. Mais um desenrasca será o fusível, como não tenho
com os amp que pretendo, calibrei um fio com mais ou menos aquela potência...

[jmlflorencio]

Espectáculo, mais uma vez.

E um carregador para para uma bateria de 10.8v de litio, não se arranja por aí?

[Emanuel Couto]

Espectáculo, mais uma vez.

E um carregador para para uma bateria de 10.8v de litio, não se arranja por aí?

Obrigado!

Referente à pergunta! É algo bastante simples, arranjas um transformador de 12v (a tensão de pico é quase sempre à volta de 13,5,v ) com a corrente que pretendes, depois é só colocar um regulador para essa tensão, até pode ser um regulador variável, por exemplo dois LM350 em paralelo dá para 6amp, depois é só colocares a tensão pretendida, se tiver um voltímetro/amperímetro incorporado para monitorizar a corrente, ainda melhor.

[Emanuel Couto]

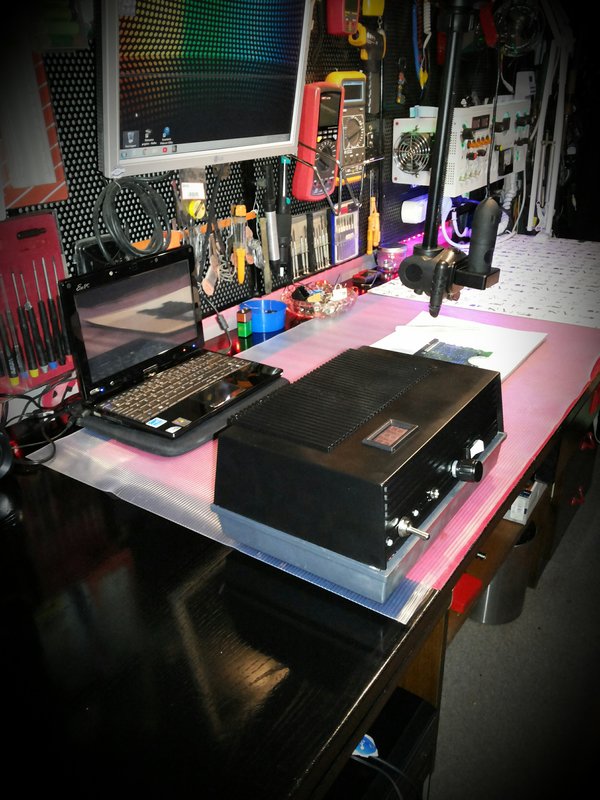

Fonte pronta, praticamente em dois dias.

Estou muito surpreendido (pela positiva) com o comportamento da mesma, tenho um vídeo dos primeiros testes que o podem comprovar (nem acredito..).
Nem sei se depois vou mudar o modo de controlo.

https://cld.pt/dl/download/c57ec450-49d ... 104226.mp4


Não tinha pensado nisso, mas temos aqui um óptimo carregador de baterias.

Os testes foram feitos num circuito controlado para prever algum problema, com uma carga indutiva mais fraca e não poderia ficar mais satisfeito...

Já que o jmlflorencio falou em carregadores de baterias...

Toda a fonte poderá ser um potencial carregador, logo que tenha uma diferença de potencial de maior amplitude do que a bateria.
Por exemplo, pretendo carregar uma bateria sem qualquer dispositivo de corte para desligar o carregador a uma tensão predefinida, ou mesmo partir para uma etapa de gestão de carga, balanceamento, etc... Teria que verificar a tensão nominal da mesma e a corrente de carga que ela carrega sem muito stress, depois ajuste a tensão de carga (sem conectar a bateria) ligo e verifico a corrente se é aceitável, que normalmente é 10% da sua capacidade, depois ficando a carregar e quando for atingida a tensão alvo a bateria estará carregada.
Para aumentar a corrente de carga, é só aumentar um pouco a tensão, para diminuir é só reduzir.

Como gosto de carregar as minhas pequenas baterias sempre com pouca corrente não há qualquer perigo de algo correr mal, pois no decorrer da carga a própria bateria vai perdendo resistência interna reduzindo a corrente de carga ainda mais. Mesmo antes de ter sistemas de corte de carga por limite de tensão, por esquecimento já deixei um pequeno pack de baterias a carregar toda a noite e não aconteceu nada...

Mas não gosto de carregar as minhas baterias até aos 100%, principalmente as de lítio.

[serges]

Como gosto de carregar as minhas pequenas baterias sempre com pouca corrente não há qualquer perigo de algo correr mal, pois no decorrer da carga a própria bateria vai perdendo resistência interna reduzindo a corrente de carga ainda mais. Mesmo antes de ter sistemas de corte de carga por limite de tensão, por esquecimento já deixei um pequeno pack de baterias a carregar toda a noite e não aconteceu nada...

Mas não gosto de carregar as minhas baterias até aos 100%, principalmente as de lítio.

Isso é daquelas questões que ainda hoje questiono será realmente o melhor comportamento, vou pela maioria..

Trabalho 5 estrelas, o tempo por aí acalmou?!?

[Emanuel Couto]

Como gosto de carregar as minhas pequenas baterias sempre com pouca corrente não há qualquer perigo de algo correr mal, pois no decorrer da carga a própria bateria vai perdendo resistência interna reduzindo a corrente de carga ainda mais. Mesmo antes de ter sistemas de corte de carga por limite de tensão, por esquecimento já deixei um pequeno pack de baterias a carregar toda a noite e não aconteceu nada...

Mas não gosto de carregar as minhas baterias até aos 100%, principalmente as de lítio.

Isso é daquelas questões que ainda hoje questiono será realmente o melhor comportamento, vou pela maioria..

Trabalho 5 estrelas, o tempo por aí acalmou?!?

Apesar das químicas das baterias terem melhorado muito estes últimos anos, quem sabe o que se passa realmente no processo de carga de uma bateria sabe que em termos de longevidade este é o melhor processo!

Agora os vendedores/fabricantes dizem o que mais lhe convém... Aliás sempre foi assim e infelizmente a maioria dos utilizadores destas tecnologias não sabem, nem querem saber...

O tempo por aqui péssimo...

[Emanuel Couto]

Viva!
Como tinha referido vou aproveitar esta última fonte também como carregador de baterias, apesar dela ter dado conta do recado no outro aparelho com bastante amperagem, sei bem que a função de carregador é bem mais exigente, pois tem que manter a corrente a circular por bastante tempo, puxando mais pelo equipamento.

https://cld.pt/dl/download/7fc87d8a-771 ... 105226.mp4

E os testes foram logo com uma bateria de peso... (se ligasse este trasformador sem qualquer tipo de controlo a esta bateria, a corrente subiria no seu máximo, e em pouco temo ele queimaria..) mas devo dizer que há algumas melhorias a serem feitas para não danificar a fonte.

A primeira é a ponte retificadora, apesar de ser de 40amp aquece muito, principalmente quando aumento a corrente (e só esteve ligada cerca de 40 minutos).

Segunda, o conector aqueceu de tal forma que começou a derreter.

Portando vou colocar um conector maior e colocar um dissipador maior nos díodos retificadores (e espero que seja o suficiente).

Já agora vou trocar o voltímetro por um voltímetro/amperímetro, para ir controlando a corrente de carregamento.

Só acrescentaria que, ao contrário dos carregadores de baterias que tenho mexido, este (como também é uma fonte) aproveita a sinoide negativa e positiva da rede.

O que tenho cá em casa é muito fraquinho, só tem um pequeno díodo a fazer a retificação em meia onda...

[Emanuel Couto]

Continuando com o carregador (e já deu para perceber no meu tópico de autoconsumo o quanto vou precisar dele nos próximos tempos..)

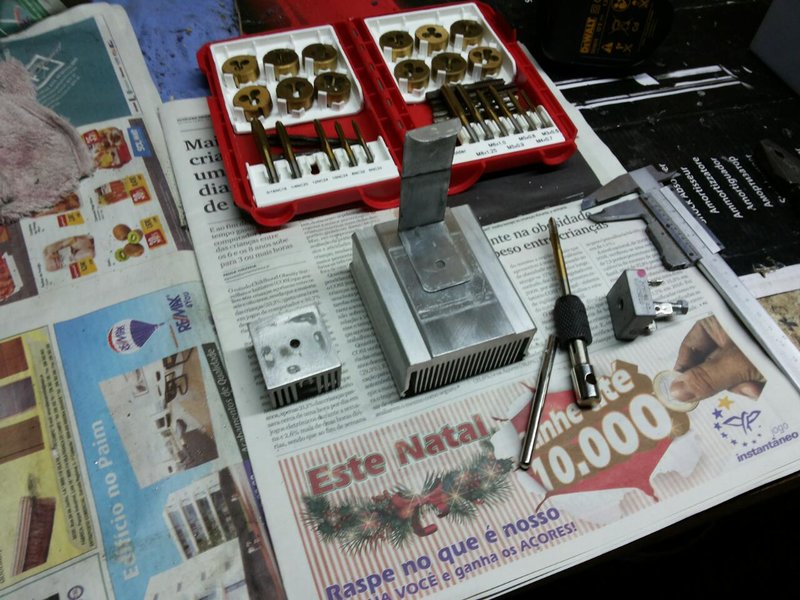

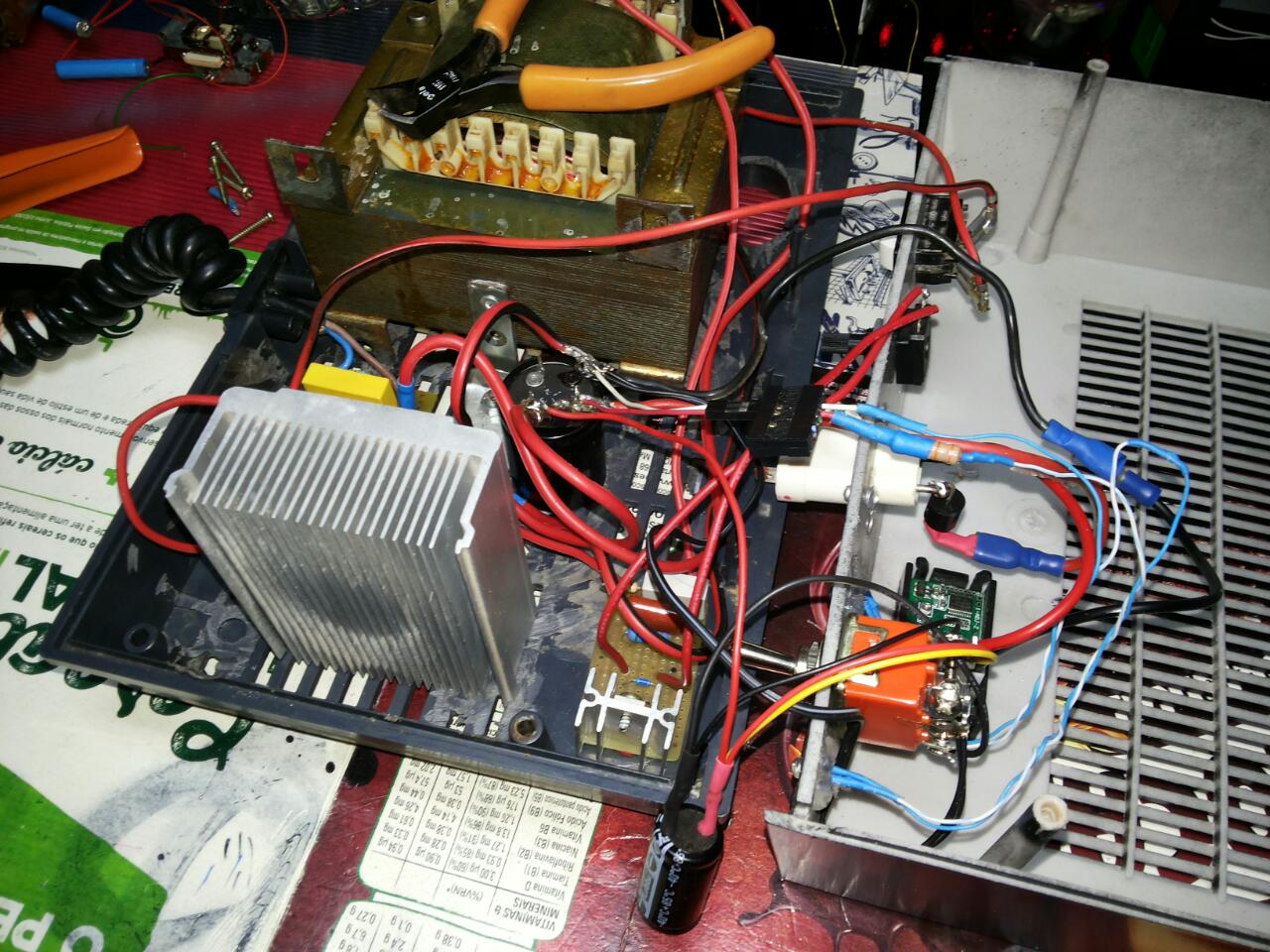

Tive que criar mais espaço na caixa, para colocar um dissipador maior, e como não tenho este tipo de conectores, foi mesmo uma cena retirada de um microondas, depois logo se vê.
Só falta mesmo fazer os testes.

Está confirmado, sempre vou fazer qualquer coisa para a feira da ciência (apesar de ter recusado por falta de tempo, não sei se há muita gente que faz coisas daquelas por aqui). Até já sei o que vou fazer, vamos lá ver se corre bem... Já não mexo em circuitos de alta tensão há bastante tempo.

[Emanuel Couto]

Mesmo com um dissipador maior ainda aquece um bocado...

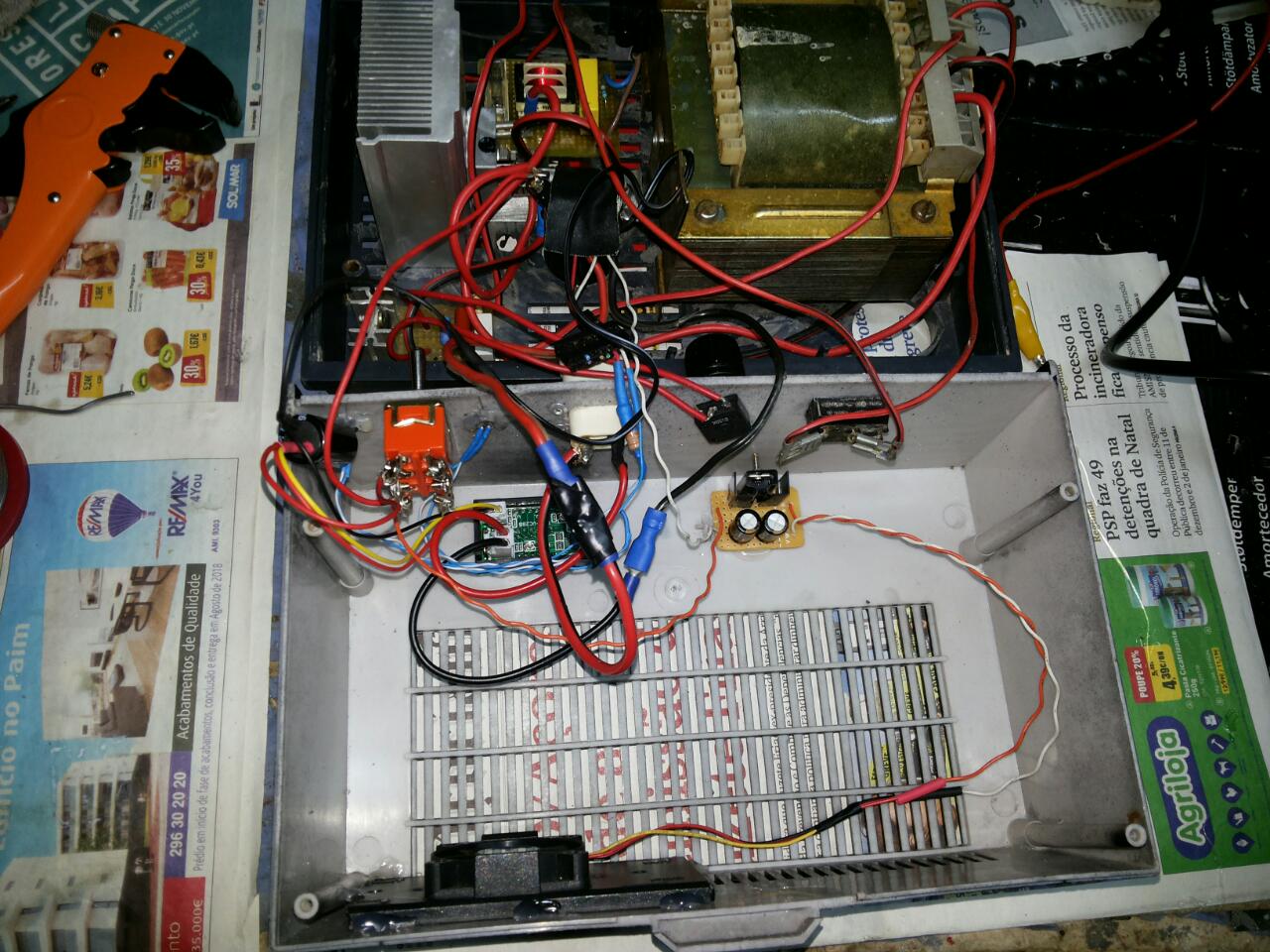

Não tem jeito, tive que aplicar um cooller e como a tensão base é variável, também tive que fazer um regulador de tensão a 12v.

O conector ficou ok.

Espero que agora não aqueça mais, não sei se depois faça um protetor térmico (se algo correr mal).

[CrOhN]

Fontes lineares... São bons aquecedores.

Dica: Para carregar baterias. Primeiro corrente constante, depois, voltagem constate (CC, CV).

[Emanuel Couto]

Fontes lineares... São bons aquecedores.

Dica: Para carregar baterias. Primeiro corrente constante, depois, voltagem constate (CC, CV).

Exatamente..!

Vale ressaltar que o trafo não passa de morno, é só na ponte de díodos.

Logo faço os testes.

[jmlflorencio]

Isso para mim é tudo chinês, mas gosto sempre de ver as montagens

[Emanuel Couto]

Isso para mim é tudo chinês, mas gosto sempre de ver as montagens

O bom é que vamos sempre aprendendo qualquer coisa

Referente à fonte/carregador, agora sim ficou ok.. capaz de ficar a fornecer cargas durante horas seguidas de cerca de 80/85% da sua capacidade nominal, com um aquecimento bem tolerado para os seus componentes e isolamento do transformador.

[Emanuel Couto]

Viva!

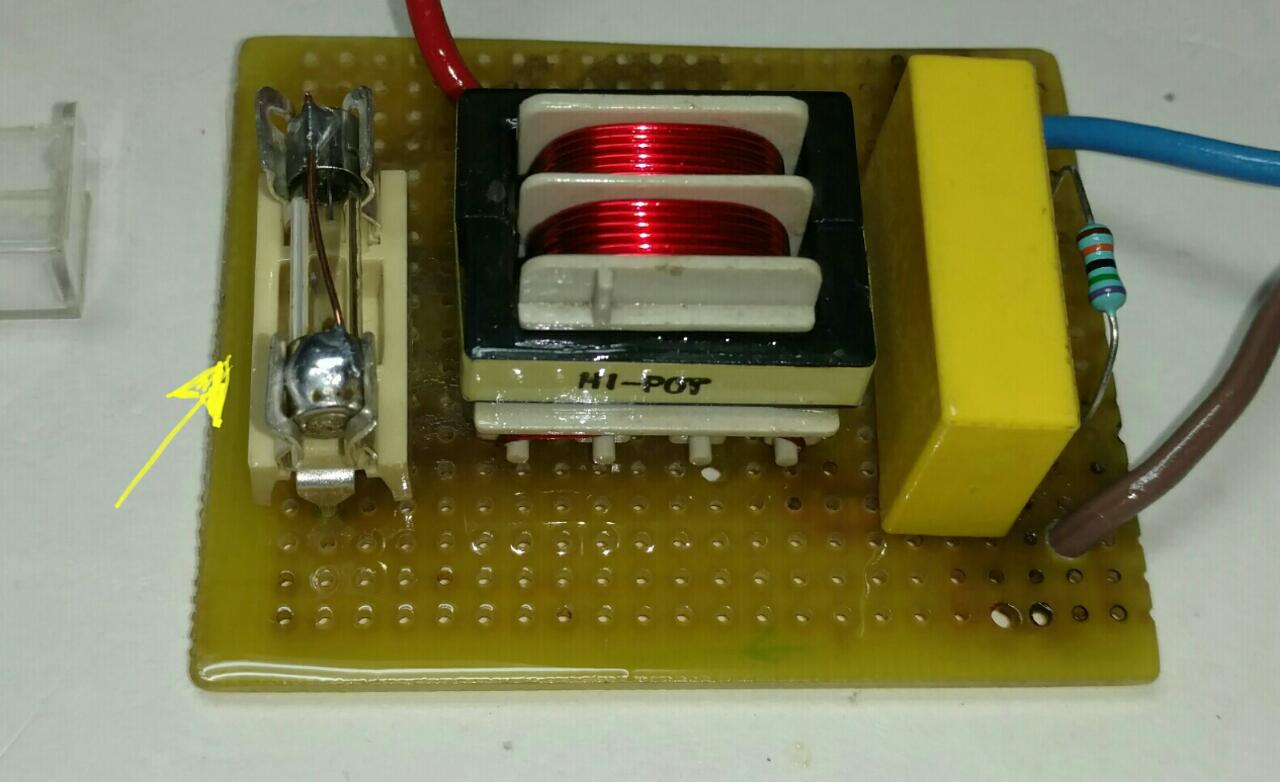

Referente ao projeto para a feira da ciência de 2018 fiz a escada de Jacob, um circuito de alta tensão que manda um arco de plasma por duas varetas de cobre, de baixo para cima.
Ficou mt fixe, os miúdos adoraram.

Infelizmente, foi tudo feito em cima da hora e não deu tempo para registar nada...

Mas tenho outros projetos para partilhar com vocês, sendo um deles a criação de uma máquina solda ponto. Já me fez muita falta e estou para construir uma, há muito tempo.

Ainda o mês passado tive que fazer um pack de baterias lítio e foi lixado soldar aquilo com um ferro de solda. Sem falar que é mais arriscado provocar o super aquecimento nas células...

Mas também quero que dê para soldar outro tipo de coisas, queria que tivesse alguma potência, pelo menos uns 80 amperes, vamos ver o que se consegue fazer...

[serges]

Epa grande Emanuel isso é que era pois a moda das 18650 agora anda em alta e como dizes um ferro de soldar é dificil e perigoso...

Partilha com a malta!

Obrigado

[Emanuel Couto]

a moda das 18650 agora anda em alta

Já ouvi falar desta moda...

[BRibeiro]

Eu já estou a agarrar todas as que consiga , ainda ontem deram-me 10 baterias de portátil com cerca de 50 "pilhas" 18650 boas, agora estou na fase de teste.
