PROJECTO 2 - CONVERSÃO DE CAGIVA
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
o quadro é de ferro , mas fiquei espantado com a leveza do mesmo , aliás logo ao principio deste post eu frizei isso , que a mota era muito leve .
não sei se este quadro feito em aluminio seria muito mais leve porque este é de ferro mas a tubagem é muito fina , se fosse de aluminio de certeza que seria mais espesso .
como se vê o quadro é um quadro triangulado , ou seja os elementos fazem sempre triangulos ou quadriláteros e por isso bastante robusto, a vantagem de ser em ferro é que para acrescentar mais elementos ( por ex. suportes de bateria ) é facil de soldar barras, etc.
não sei se este quadro feito em aluminio seria muito mais leve porque este é de ferro mas a tubagem é muito fina , se fosse de aluminio de certeza que seria mais espesso .
como se vê o quadro é um quadro triangulado , ou seja os elementos fazem sempre triangulos ou quadriláteros e por isso bastante robusto, a vantagem de ser em ferro é que para acrescentar mais elementos ( por ex. suportes de bateria ) é facil de soldar barras, etc.
-
- Membro Gold
- Mensagens: 1706
- Registado: sábado jan 30, 2010 11:40 pm
- Localização: Abrantes
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
muito bom projecto! parabéns tavares!
só tenho pena não estar mais perto para te dar uma ajudinha de vez em quando.
só tenho pena não estar mais perto para te dar uma ajudinha de vez em quando.
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
o quadro ía para o jacto de areia , ía mas já não vai, porque o jacto de areia veio até ao quadro.
estava eu na oficina a arrumar umas tralhas quando me lembrei que podia fazer uma máquina de jacto de areia para este projecto e futuros projectos .
procurei no armazém e tinha todo o material disponivel , então mãos á obra .
o funcionamento é muito simples:
um deposito hermético para a areia , este depósito tem que ser pressuizado para ajudar a areia a sair , na parte de baixo do depósito temos a saida de areia e onde passa ar á pressão ( fazendo vácuo no depósito ), desta saida sai um tubo com ar e areia á pressão até uma ponta de porcelana e já está.
estava eu na oficina a arrumar umas tralhas quando me lembrei que podia fazer uma máquina de jacto de areia para este projecto e futuros projectos .
procurei no armazém e tinha todo o material disponivel , então mãos á obra .
o funcionamento é muito simples:
um deposito hermético para a areia , este depósito tem que ser pressuizado para ajudar a areia a sair , na parte de baixo do depósito temos a saida de areia e onde passa ar á pressão ( fazendo vácuo no depósito ), desta saida sai um tubo com ar e areia á pressão até uma ponta de porcelana e já está.
- Anexos
-

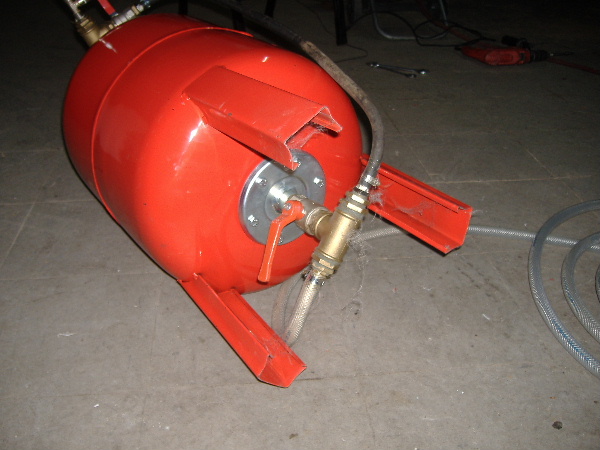

- jacto 003.JPG (106.16 KiB) Visto 7177 vezes
-

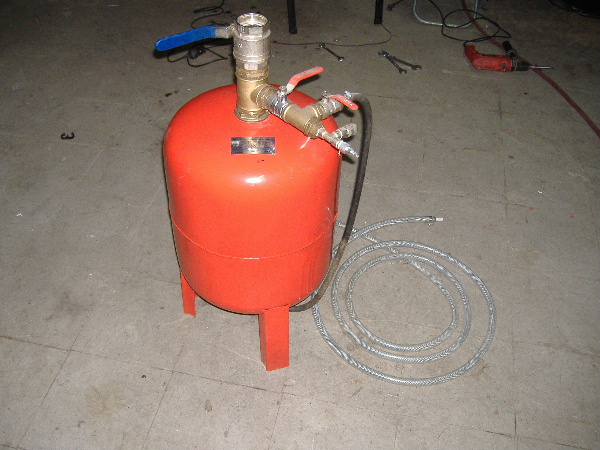

- jacto 001.JPG (133.45 KiB) Visto 7177 vezes
-

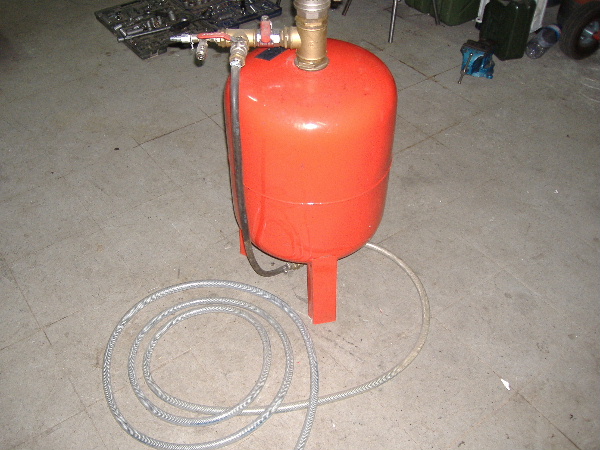

- jacto 002.JPG (135.74 KiB) Visto 7177 vezes
Última edição por tavares em domingo dez 12, 2010 12:19 am, editado 1 vez no total.
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
mais umas fotos
- Anexos
-

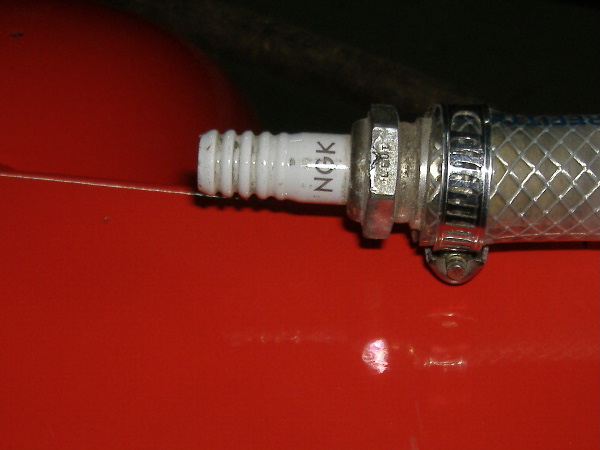

- Ponteira de porcelana made in japan by NGK , eficaz e barata , dá trabalho é tirar o pólo metálico
- jacto 005.JPG (81.65 KiB) Visto 7175 vezes
-

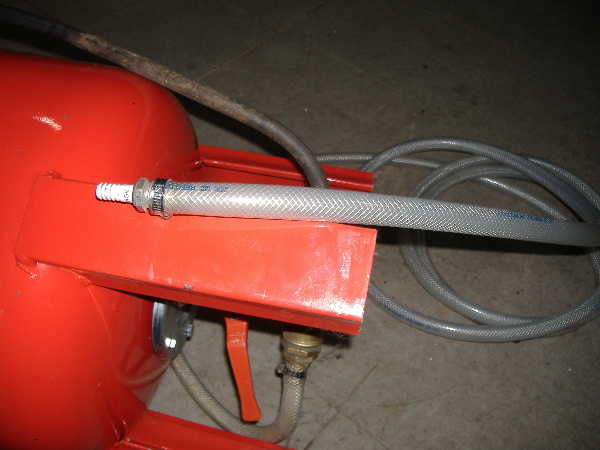

- A mangueira é uma vulgar mangueira de jardim
- jacto 007.JPG (108.62 KiB) Visto 7175 vezes
-

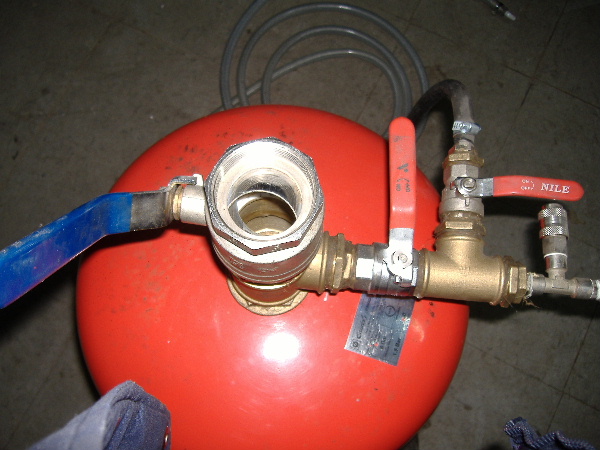

- Esta é a entrada de areia que depois é fechada após enchimento
- jacto 008.JPG (119.46 KiB) Visto 7175 vezes
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
o equipamento já foi testado e funcionou na perfeição , apenas dois apontamentos:
a areia era areia normal de construção, e por isso menos eficaz
o compressor é só de 50l e o ar esgota-se rapidamente ( prever um depósito maior para armazenamento de ar )
a areia era areia normal de construção, e por isso menos eficaz
o compressor é só de 50l e o ar esgota-se rapidamente ( prever um depósito maior para armazenamento de ar )
-
- Membro Silver
- Mensagens: 492
- Registado: segunda jan 19, 2009 4:50 pm
- Localização: albufeira algarve
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
muito completo este projecto !
maos á obra!
maos á obra!
Tomando porpoções quase religiosas a instituição monetária estabelecida existe como uma das formas mais incontestadas de fé que existe.
-
- Membro Gold
- Mensagens: 1981
- Registado: sábado nov 17, 2007 9:46 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
não fazia ideia de que se fazia "limpeza" de metais com jacto de areia por cá e de forma acessível ao público, muito menos que houvesse quem o fizesse em casa! gostei do pormenor da ponta cerâmica (vela) .
quanto tempo demoraste a limpar esse quadro com a areia? e quais eram as alternativas? lixa ou escova de pêlos metálicos à mão ou berbequim?
quanto tempo demoraste a limpar esse quadro com a areia? e quais eram as alternativas? lixa ou escova de pêlos metálicos à mão ou berbequim?
Copyright (c) Njay 2012-2015
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
-
- Membro Gold
- Mensagens: 1223
- Registado: quinta fev 15, 2007 7:39 pm
- Localização: terras de oureana
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
uau!!!
muito bem pensado! podia fazer um esquema para eu compreender a função de certas torneiras? percebi a função de algumas mas não de todas?...
realmente a areia normal é menos eficaz pois a limpeza a jacto de areia envolve a utilização de areia com a granulometria muito bem definida. no entanto para fins caseiros penso que é mais que suficiente.
o pormenor da ponta de cerâmica está muito bem pensado mas qual é a função? a ponta pura e simples da mangueira não era suficiente?
o facto de o ar se esgotar rapidamente não tem a ver mais com o débito de ar do compressor e da saída da torneira do que com o deposito propriamente? fechando a saída mais um pouco a saída não se conseguia encontrar um ponto de equilíbrio ou essa acção vai fazer com que a areia deixasse de fluir em quantidade e ou velocidade suficiente?
ps: penso que para fins profissionais o jacto de areia foi proibido devido ao risco de contrair uma doença profissional (silicose?), passando a ser feita com esferas metálicas. mas para uso esporádico e com as devidas protecções penso que é uma solução muito eficaz e rápida.
mas antes de mais os meus parabéns pelo projecto! muito bem arquitectado!!!
muito bem pensado! podia fazer um esquema para eu compreender a função de certas torneiras? percebi a função de algumas mas não de todas?...
realmente a areia normal é menos eficaz pois a limpeza a jacto de areia envolve a utilização de areia com a granulometria muito bem definida. no entanto para fins caseiros penso que é mais que suficiente.
o pormenor da ponta de cerâmica está muito bem pensado mas qual é a função? a ponta pura e simples da mangueira não era suficiente?
o facto de o ar se esgotar rapidamente não tem a ver mais com o débito de ar do compressor e da saída da torneira do que com o deposito propriamente? fechando a saída mais um pouco a saída não se conseguia encontrar um ponto de equilíbrio ou essa acção vai fazer com que a areia deixasse de fluir em quantidade e ou velocidade suficiente?
ps: penso que para fins profissionais o jacto de areia foi proibido devido ao risco de contrair uma doença profissional (silicose?), passando a ser feita com esferas metálicas. mas para uso esporádico e com as devidas protecções penso que é uma solução muito eficaz e rápida.
mas antes de mais os meus parabéns pelo projecto! muito bem arquitectado!!!
Só sei que nada sei. Mas estou a aprender!
-
- Membro Silver
- Mensagens: 193
- Registado: quarta set 24, 2008 7:32 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
amigo belo trabalho. também já usei areia amarela das obras para decapagem, mas primeiro passeia por um crivo muito fino.
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
sim há em portugal várias casas dedicadas á decapagem com jacto de areianjay Escreveu:não fazia ideia de que se fazia "limpeza" de metais com jacto de areia por cá e de forma acessível ao público, muito menos que houvesse quem o fizesse em casa! gostei do pormenor da ponta cerâmica (vela) .
quanto tempo demoraste a limpar esse quadro com a areia? e quais eram as alternativas? lixa ou escova de pêlos metálicos à mão ou berbequim?
ainda não limpei o quadro, experimentei numas peças metálicas que cá tinha
sim as alternativas eram essas e ainda decapante quimico.
vou pôr aqui um desenhoferra Escreveu:uau!!!
muito bem pensado! podia fazer um esquema para eu compreender a função de certas torneiras? percebi a função de algumas mas não de todas?...
a areia utilizada nas decapagens é areia de silica, a que usei é muito maciaferra Escreveu: realmente a areia normal é menos eficaz pois a limpeza a jacto de areia envolve a utilização de areia com a granulometria muito bem definida. no entanto para fins caseiros penso que é mais que suficiente.
é nesta ponta ( menor diametro que a mangueira ) que o ar comprimido despressuriza e a areia ganha velocidade , experimentei com uma ponta metálica e aquilo até largava faiscas por causa da fricção da areia com o metal , depois lembrei-me que as pistolas de jacto de areia teem pontas de ceramica e o mais parecido que tinha era uma vela de um motor ci.ferra Escreveu: o pormenor da ponta de cerâmica está muito bem pensado mas qual é a função? a ponta pura e simples da mangueira não era suficiente?
sim tem mesmo a ver com o compressor , quando falei num depósito maior estava a falar num acumulador de ar comprimidoferra Escreveu: o facto de o ar se esgotar rapidamente não tem a ver mais com o débito de ar do compressor e da saída da torneira do que com o deposito propriamente? fechando a saída mais um pouco a saída não se conseguia encontrar um ponto de equilíbrio ou essa acção vai fazer com que a areia deixasse de fluir em quantidade e ou velocidade suficiente?
sim o uso de areia está proibido , o que se usa é grenalha metálica , ou micro-esferas de vidro e recentemente bicarbonato de sódio ( no youtube procurem por soda blast)ferra Escreveu: ps: penso que para fins profissionais o jacto de areia foi proibido devido ao risco de contrair uma doença profissional (silicose?), passando a ser feita com esferas metálicas. mas para uso esporádico e com as devidas protecções penso que é uma solução muito eficaz e rápida.
eu usei areia dos filtros das piscinas que era o que tinha em armazem , vem já crivada e em sacas de 25kg.bricoleiro Escreveu:amigo belo trabalho. também já usei areia amarela das obras para decapagem, mas primeiro passeia por um crivo muito fino.
-
- Membro Platinium
- Mensagens: 4184
- Registado: domingo set 30, 2007 11:33 pm
- Localização: Socio Nº 54
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
nesse caso pressuriza donde ganha velocidade . excelente aplique, tavares, engenhoso. onde arranjas-te aquele deposito hermetico onde colocas a areia? se percebi pressurizas o deposito em cima e em baixo e a areia sai pelo semi-vacuo ( o obstaculo da massa de areia) e a força da gravidade, certo? estava a pensar se o sal grosso não funcionaria, talvez nao seja abrasivo o suficiente.é nesta ponta ( menor diametro que a mangueira ) que o ar comprimido despressuriza e a areia ganha velocidade
_______ .oO Impossivel é um conceito /& / não uma realidade Oo. _______
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
é isso mesmo , pressurizo em cima e aproveito a sucção em baixo feito pelo vácuo da passagem do ar a alta velocidade ( efeito de venturi ), que puxa a areia
o depósito era um simples balão de pressão de água de 80l em alguns sitios conhecido como autoclave , todos os acessórios são de latão e são acessórios de rega , as torneiras são torneiras normais de água.
como antes disse , era tudo material que tinha em armazém .
penso que o sal não dá , porque é muito macio e não é abrasivo , além disso é humido e aglomera-se não saindo depois.
o depósito era um simples balão de pressão de água de 80l em alguns sitios conhecido como autoclave , todos os acessórios são de latão e são acessórios de rega , as torneiras são torneiras normais de água.
como antes disse , era tudo material que tinha em armazém .
penso que o sal não dá , porque é muito macio e não é abrasivo , além disso é humido e aglomera-se não saindo depois.
-
- Membro Silver
- Mensagens: 492
- Registado: segunda jan 19, 2009 4:50 pm
- Localização: albufeira algarve
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
silicose é uma doença proficional sem cura
deve-se á concentração de particulas de silica (areia fina , vidro ou barro) nos pulmões
tem atenção ao pó!
deve-se á concentração de particulas de silica (areia fina , vidro ou barro) nos pulmões
tem atenção ao pó!
Tomando porpoções quase religiosas a instituição monetária estabelecida existe como uma das formas mais incontestadas de fé que existe.
-
- Membro Silver
- Mensagens: 795
- Registado: terça set 04, 2007 11:22 am
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
antes de mais, bela máquina que deve sair daí e boa sorte para o projecto.
aqui há uns tempos andei a investigar jacto de areia para um projecto que tenho em casa. assustei-me com a silicose. além de muito grave, é facilmente contraível.
usem sempre máscara de protecção, em locais bem ventilados e após a utilização, deixem assentar o pó (umas horas) antes de voltar a entrar. e ainda assim, devia ter extracção de ar e ser feito dentro de um "recipiente" ou câmara hermeticamente fechada.
http://pt.wikipedia.org/wiki/silicose
usem antes isto:
http://www.aircooledtech.com/tools-on-t ... a_blaster/
aqui há uns tempos andei a investigar jacto de areia para um projecto que tenho em casa. assustei-me com a silicose. além de muito grave, é facilmente contraível.
usem sempre máscara de protecção, em locais bem ventilados e após a utilização, deixem assentar o pó (umas horas) antes de voltar a entrar. e ainda assim, devia ter extracção de ar e ser feito dentro de um "recipiente" ou câmara hermeticamente fechada.
http://pt.wikipedia.org/wiki/silicose
usem antes isto:
http://www.aircooledtech.com/tools-on-t ... a_blaster/
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
além de ser um perigo para os pulmões , a utilização da areia era também uma chatisse para a vizinhança , devido á poeirada , porque eu usava a máquina na rua , então com uma pequena alteração juntei um jacto de água junto com a areia e assim acabei com dois problemas .
o quadro da cagiva neste momento encontra-se na metalização.
o quadro da cagiva neste momento encontra-se na metalização.
-
- Membro Platinium
- Mensagens: 3741
- Registado: quarta mar 18, 2009 3:21 pm
- Localização: Leiria, Associado n.º74
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
mostra...mostra....mostra
MP+AC
Nissan Leaf 24+30kw
Peugeot Ion
Vectrix Li+
Nissan Leaf 24+30kw
Peugeot Ion
Vectrix Li+
-
Autor do tópico - Membro Gold
- Mensagens: 1079
- Registado: sábado ago 23, 2008 12:31 pm
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
já há uns tempos que não actualizava este tópico.
como disse no inicio do tópico faltavam algumas peças e a maneira mais fácil foi comprar uma outra cagiva neste caso acidentada e acabou-se a falta de peças , esta vinha com o motor ci em perfeito estado de funcionamento e foi muito facil de vender , resultado a venda do motor ci mais respectivos acessórios acabou por me pagar as duas motas.
vou começar a limpeza peça-a-peça e também começar a preparar o quadro , tenho ainda a dúvida nas baterias ( ts ou headway , ou até mesmo a123 ), estou ainda dependente do projecto do motor.
como disse no inicio do tópico faltavam algumas peças e a maneira mais fácil foi comprar uma outra cagiva neste caso acidentada e acabou-se a falta de peças , esta vinha com o motor ci em perfeito estado de funcionamento e foi muito facil de vender , resultado a venda do motor ci mais respectivos acessórios acabou por me pagar as duas motas.
vou começar a limpeza peça-a-peça e também começar a preparar o quadro , tenho ainda a dúvida nas baterias ( ts ou headway , ou até mesmo a123 ), estou ainda dependente do projecto do motor.
-
- Membro Gold
- Mensagens: 1706
- Registado: sábado jan 30, 2010 11:40 pm
- Localização: Abrantes
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
porque não autosil? estive recentemente no site deles, e vi que eles têm um programa de apoio às conversões eléctricas, o "i win".tavares Escreveu: tenho ainda a dúvida nas baterias ( ts ou headway , ou até mesmo a123 ), estou ainda dependente do projecto do motor.
pelo que vi lá os packs deles não ficam atrás das ts, e já trazem bms incorporado, é questão de comparar preços. em termos de garantia, deve ser melhor comprar cá do que comprar na china.
-
- Membro Platinium
- Mensagens: 7877
- Registado: sexta set 04, 2009 1:04 am
- Localização: Amadora
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
pelo menos têm os representantes.em termos de garantia, deve ser melhor comprar cá do que comprar na china.
-
- Membro Silver
- Mensagens: 143
- Registado: sexta jul 24, 2009 11:57 pm
- Localização: Alverca do Ribatejo/Lisboa
Re: PROJECTO 2 - CONVERSÃO DE CAGIVA
tavares, finalmente de regresso, espero que as coisas estejam correr pelo melhor, se puder ajudar ajudar em qualquer coisa, fico ao dispor.
já agora,as ts, não têm de vir obrigatoriamente da china, já existe distribuidor na ue.
carlos
já agora,as ts, não têm de vir obrigatoriamente da china, já existe distribuidor na ue.
carlos
