como detectar fase e neutro ?
-
- Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: como detectar fase e neutro ?
A estaca para o gerador e inversor pode ser a mesma, só pode ter que levar um fio até ao sótão para o inversor.
Não há necessidade de distância entre as estacas.
A terra de proteção pode ser a mesma em todo o lado.
Eu não colocaria esses 2 disjuntores diferenciais a mais junto ao gerador e inversor porque o do quadro principal chega para proteger toda a instalação da casa. É dinheiro gasto sem necessidade.
Não há necessidade de distância entre as estacas.
A terra de proteção pode ser a mesma em todo o lado.
Eu não colocaria esses 2 disjuntores diferenciais a mais junto ao gerador e inversor porque o do quadro principal chega para proteger toda a instalação da casa. É dinheiro gasto sem necessidade.
-
- Membro Silver
- Mensagens: 363
- Registado: sexta jan 25, 2013 8:04 pm
Re: como detectar fase e neutro ?
Ao ler este tópico fui verificar a saída do meu inversor, e o busca-polos acende na fase e no neutro.
O inversor tem entrada e saída de terra e no meu caso acabei por ligar a mesma terra (tanto na entrada como na saída pois o valor dado pelo multímetro entre elas era 0) que é comum a toda a casa. Apenas parte da casa é abastecida pelo inversor.
Devia de ter uma linha de terra diferente na saída do inversor?
Mas a linha de terra nas tomadas continuaria a ser a mesma que pertence há rede.
O inversor tem entrada e saída de terra e no meu caso acabei por ligar a mesma terra (tanto na entrada como na saída pois o valor dado pelo multímetro entre elas era 0) que é comum a toda a casa. Apenas parte da casa é abastecida pelo inversor.
Devia de ter uma linha de terra diferente na saída do inversor?
Mas a linha de terra nas tomadas continuaria a ser a mesma que pertence há rede.
A Green Power já ultrapassou os 200KW mês (no verão) .
-
- Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: como detectar fase e neutro ?
Esses 2 terminais de terra que tem no inversor são então apenas 2 terminais de terra proteção ambos ligados à caixa metálica do inversor.
Para obter um neutro, terá que ligar o fio azul que sai do seu inversor a uma estaca de terra. Para experiência pode ligar na terra de proteção da casa, só para verificar que obtém um fio em que o busca pólos acende e outro em que não.
Para obter um neutro, terá que ligar o fio azul que sai do seu inversor a uma estaca de terra. Para experiência pode ligar na terra de proteção da casa, só para verificar que obtém um fio em que o busca pólos acende e outro em que não.
-
- Membro Silver
- Mensagens: 363
- Registado: sexta jan 25, 2013 8:04 pm
Re: como detectar fase e neutro ?
Só uma duvida, isto funciona quando o inversor estiver a funcionar isolado.RJSC Escreveu:Esses 2 terminais de terra que tem no inversor são então apenas 2 terminais de terra proteção ambos ligados à caixa metálica do inversor.
Para obter um neutro, terá que ligar o fio azul que sai do seu inversor a uma estaca de terra. Para experiência pode ligar na terra de proteção da casa, só para verificar que obtém um fio em que o busca pólos acende e outro em que não.
Então e quando o inversor passa para a rede não faz disparar o diferencial da EDP?
A Green Power já ultrapassou os 200KW mês (no verão) .
-
- Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: como detectar fase e neutro ?
O seu inversor tem o relé de comutação rede/inversor internamente?
Se tem, pode disparar o diferencial da EDP sim, já que a estaca de terra vai ficar ligada ao neutro da rede assim que o inversor comutar causando uma fuga para a terra do lado do cliente que faz o diferencial da EDP atuar.
Se tiver um relé externo a estaca fica apenas ligada ao fio azul do inversor e quando comuta para a rede elétrica essa estaca deixa de estar ligada à instalação: fica isolada.
Se tem, pode disparar o diferencial da EDP sim, já que a estaca de terra vai ficar ligada ao neutro da rede assim que o inversor comutar causando uma fuga para a terra do lado do cliente que faz o diferencial da EDP atuar.
Se tiver um relé externo a estaca fica apenas ligada ao fio azul do inversor e quando comuta para a rede elétrica essa estaca deixa de estar ligada à instalação: fica isolada.
-
- Membro Silver
- Mensagens: 363
- Registado: sexta jan 25, 2013 8:04 pm
Re: como detectar fase e neutro ?
Pois a passagem é feita internamente. É um inversor híbrido.
Acho que vou deixar o sistema assim, ele tem funcionado bem e apesar de não poder servir de muito tenho um diferencial há saída do inversor de 30mA.
Acho que vou deixar o sistema assim, ele tem funcionado bem e apesar de não poder servir de muito tenho um diferencial há saída do inversor de 30mA.
A Green Power já ultrapassou os 200KW mês (no verão) .
-
- Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: como detectar fase e neutro ?
Se um busca pólos se ilumina nos 2 fios provavelmente o diferencial não está lá a fazer nada.
Como teste rápido para ver se está lá a fazer alguma coisa ligue uma lâmpada incandescente de 60W ou mais (se ainda tiver alguma arrumada) com um terminal na terra e outro nas saídas do inversor depois do diferencial quando ele estiver off-grid para ver se o diferencial desliga.
Desconfio que não vai desligar até estar com energia da rede.
Como teste rápido para ver se está lá a fazer alguma coisa ligue uma lâmpada incandescente de 60W ou mais (se ainda tiver alguma arrumada) com um terminal na terra e outro nas saídas do inversor depois do diferencial quando ele estiver off-grid para ver se o diferencial desliga.
Desconfio que não vai desligar até estar com energia da rede.
-
Autor do tópico - Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: como detectar fase e neutro ?
Sem terra de serviço um (DR) não faz nada!
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
- Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: como detectar fase e neutro ?
Pois, mas com não sei o que se passa dentro daquele inversor, não posso ter a certeza.
-
- Membro Silver
- Mensagens: 177
- Registado: domingo dez 05, 2010 8:23 pm
- Localização: Castelo Branco
Re: como detectar fase e neutro ?
O busca pólos acende, mas não são 230V que estão presentes, são cerca de 120/130V entre cada pólo e a terra, experimentem medir.
Isso acontece pela falta de referenciação do sistema ao potencial da terra.
Então porque não ligar o neutro do inversor ao neutro da EDP ?
Foi a solução que encontrei, para o meu inversor.
O que pode acontecer é que se o Disjuntor Diferencial ou o Limitador de Potencia da EDP disparar, ficamos com o neutro do inversor "vivo, com os tais 120/130v".
A protecção diferencial actua pela diferença de corrente entre os dois pólos !
No caso dos inversores SEM neutro referenciado, a tensão em relação á TERRA é de (120/130v), logo mais "segura" para os seres humanos.
Em caso de contacto com um dos pólos, o diferencial actua na mesma, desde que a diferença de corrente seja superior ao limite da proteção.
Mas caso haja um contacto entre os dois pólos, o individuo fica sujeito a uma tensão de 230V, neste caso o diferencial actua na mesma, mas vai demorar mais tempo, porque a corrente vai ter tendência a fluir entre os dois pólos e não entre os dois pólos e a terra.
Isso acontece pela falta de referenciação do sistema ao potencial da terra.
Então porque não ligar o neutro do inversor ao neutro da EDP ?
Foi a solução que encontrei, para o meu inversor.
O que pode acontecer é que se o Disjuntor Diferencial ou o Limitador de Potencia da EDP disparar, ficamos com o neutro do inversor "vivo, com os tais 120/130v".
A protecção diferencial actua pela diferença de corrente entre os dois pólos !
No caso dos inversores SEM neutro referenciado, a tensão em relação á TERRA é de (120/130v), logo mais "segura" para os seres humanos.
Em caso de contacto com um dos pólos, o diferencial actua na mesma, desde que a diferença de corrente seja superior ao limite da proteção.
Mas caso haja um contacto entre os dois pólos, o individuo fica sujeito a uma tensão de 230V, neste caso o diferencial actua na mesma, mas vai demorar mais tempo, porque a corrente vai ter tendência a fluir entre os dois pólos e não entre os dois pólos e a terra.
-
- Membro Silver
- Mensagens: 363
- Registado: sexta jan 25, 2013 8:04 pm
Re: como detectar fase e neutro ?
Pois não cheguei a fazer isto, ele tem estado a fazer passagem pela rede que o tempo não tem dado para carregar baterias.RJSC Escreveu:Se um busca pólos se ilumina nos 2 fios provavelmente o diferencial não está lá a fazer nada.
Como teste rápido para ver se está lá a fazer alguma coisa ligue uma lâmpada incandescente de 60W ou mais (se ainda tiver alguma arrumada) com um terminal na terra e outro nas saídas do inversor depois do diferencial quando ele estiver off-grid para ver se o diferencial desliga.
Desconfio que não vai desligar até estar com energia da rede.
E agora fui encontra-lo com informação de erro de ventoinha bloqueada. Já mandei email ao representante a ver qual a solução.
O ano começa bem, praticamente sem produção e agora com avaria.
A Green Power já ultrapassou os 200KW mês (no verão) .
-
Autor do tópico - Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: como detectar fase e neutro ?
Abre o conversor, e vê no bloco do cooler se tem corrente! Ou se o próprio está quimado!JMLorenzo Escreveu:Pois não cheguei a fazer isto, ele tem estado a fazer passagem pela rede que o tempo não tem dado para carregar baterias.RJSC Escreveu:Se um busca pólos se ilumina nos 2 fios provavelmente o diferencial não está lá a fazer nada.
Como teste rápido para ver se está lá a fazer alguma coisa ligue uma lâmpada incandescente de 60W ou mais (se ainda tiver alguma arrumada) com um terminal na terra e outro nas saídas do inversor depois do diferencial quando ele estiver off-grid para ver se o diferencial desliga.
Desconfio que não vai desligar até estar com energia da rede.
E agora fui encontra-lo com informação de erro de ventoinha bloqueada. Já mandei email ao representante a ver qual a solução.
O ano começa bem, praticamente sem produção e agora com avaria.
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
- Membro Silver
- Mensagens: 363
- Registado: sexta jan 25, 2013 8:04 pm
Re: como detectar fase e neutro ?
Já o abri para experimentar tirar a ficha e ligar a ventoinha a uma alimentação externa, mas não é fácil chegar lá pois fica debaixo das ligações de 230V.
Amanhã vou tentar mais uma vez, mas sem mexer muito pois ele está na garantia.
Amanhã vou tentar mais uma vez, mas sem mexer muito pois ele está na garantia.
A Green Power já ultrapassou os 200KW mês (no verão) .
-
- Membro Silver
- Mensagens: 482
- Registado: segunda set 09, 2013 10:35 pm
Re: como detectar fase e neutro ?

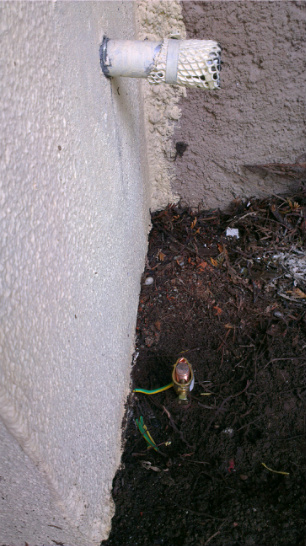

terra de serviço do gerador já feita.
- Anexos
-
- terra de serviço
- TS.jpg (102.22 KiB) Visto 3741 vezes
-
Autor do tópico - Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: como detectar fase e neutro ?
accoelho!
Quais são as dimensões da barra de cobre!? Que é sem dúvida um dos melhores metais para o efeito.
E qual o calibre do cabo!?
Quais são as dimensões da barra de cobre!? Que é sem dúvida um dos melhores metais para o efeito.
E qual o calibre do cabo!?
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
- Membro Silver
- Mensagens: 482
- Registado: segunda set 09, 2013 10:35 pm
Re: como detectar fase e neutro ?
Barra é de cobre:1,5m e diam 14mm
Cabo: multifil flex 6mm^
Cabo: multifil flex 6mm^
-
Autor do tópico - Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: como detectar fase e neutro ?
Está okaccoelho Escreveu:Barra é de cobre:1,5m e diam 14mm
Cabo: multifil flex 6mm^
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
Autor do tópico - Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: como detectar fase e neutro ?
Falando em terra!
Tenho q voltar a ligar os meus painéis a terra de segurança.
Tenho q voltar a ligar os meus painéis a terra de segurança.
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
- Membro Platinium
- Mensagens: 3322
- Registado: sexta jan 07, 2011 12:08 am
- Localização: Região norte
Re: como detectar fase e neutro ?
Bem não sei se tem a noção mas terra de serviço e terra de segurança nestes casos é uma treta...
dos poucos sistemas que conheço que tem terra de serviço é em telecomunicações em que se ligam os 48 Volt á terra...
para estes casos convem ter uma boa terra, bem ligada e ponto final
dos poucos sistemas que conheço que tem terra de serviço é em telecomunicações em que se ligam os 48 Volt á terra...
para estes casos convem ter uma boa terra, bem ligada e ponto final
VE Nissan Leaf MKII
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
-
Autor do tópico - Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: como detectar fase e neutro ?
Ó Paulo, agora fiquei muito confuso com esta afirmaçãopnunes Escreveu:Bem não sei se tem a noção mas terra de serviço e terra de segurança nestes casos é uma treta...
