Projeto/super fonte de bancada/carregador de 24V/45 amperes

[jmlflorencio]

Isso para mim já foi tudo chinês, mas gosto sempre de ler sobre os desenvolvimentos.

Boas férias!

[Emanuel Couto]

Obrigado...

[Emanuel Couto]

Voltando ao trabalho...

[Emanuel Couto]

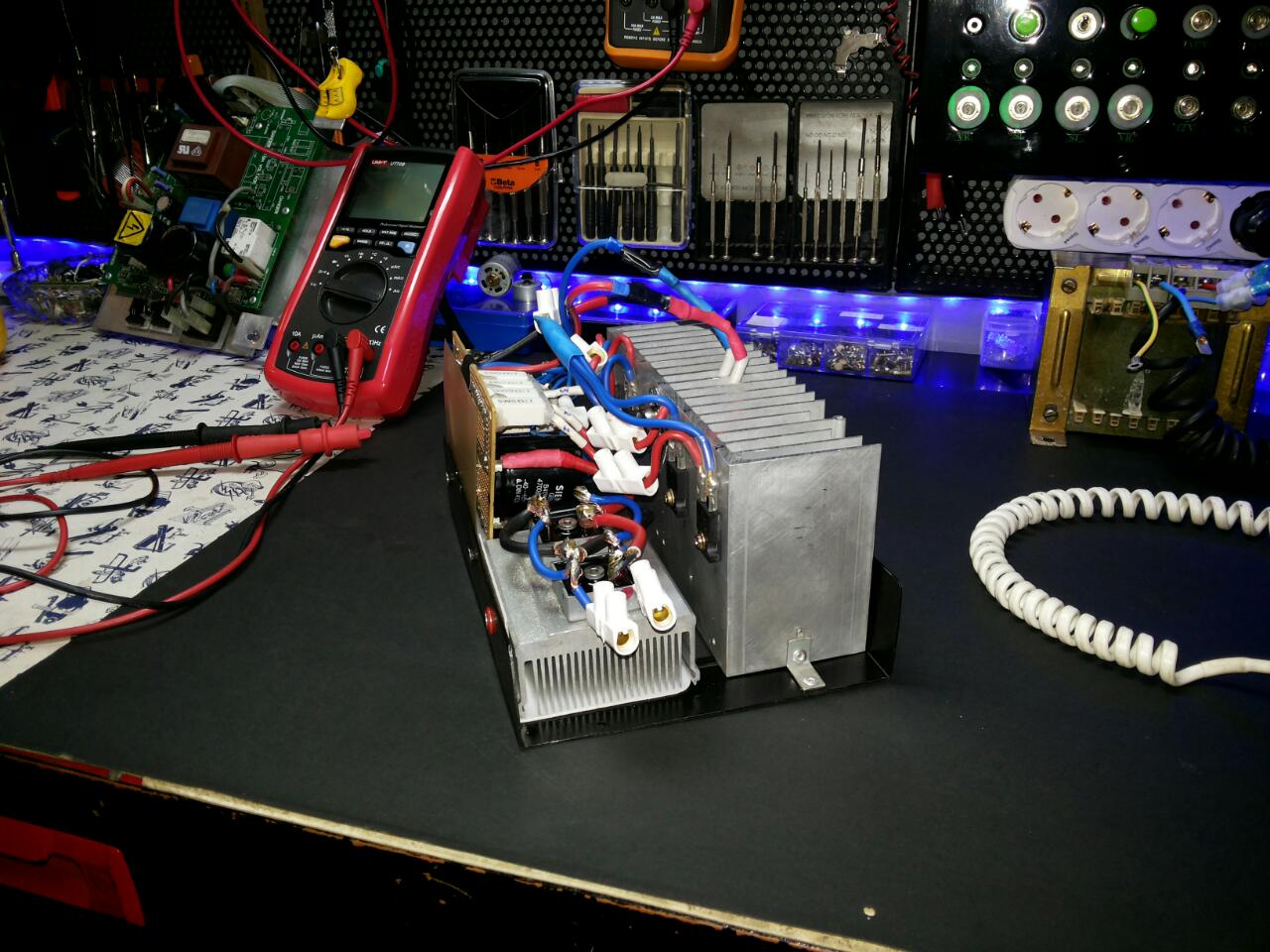

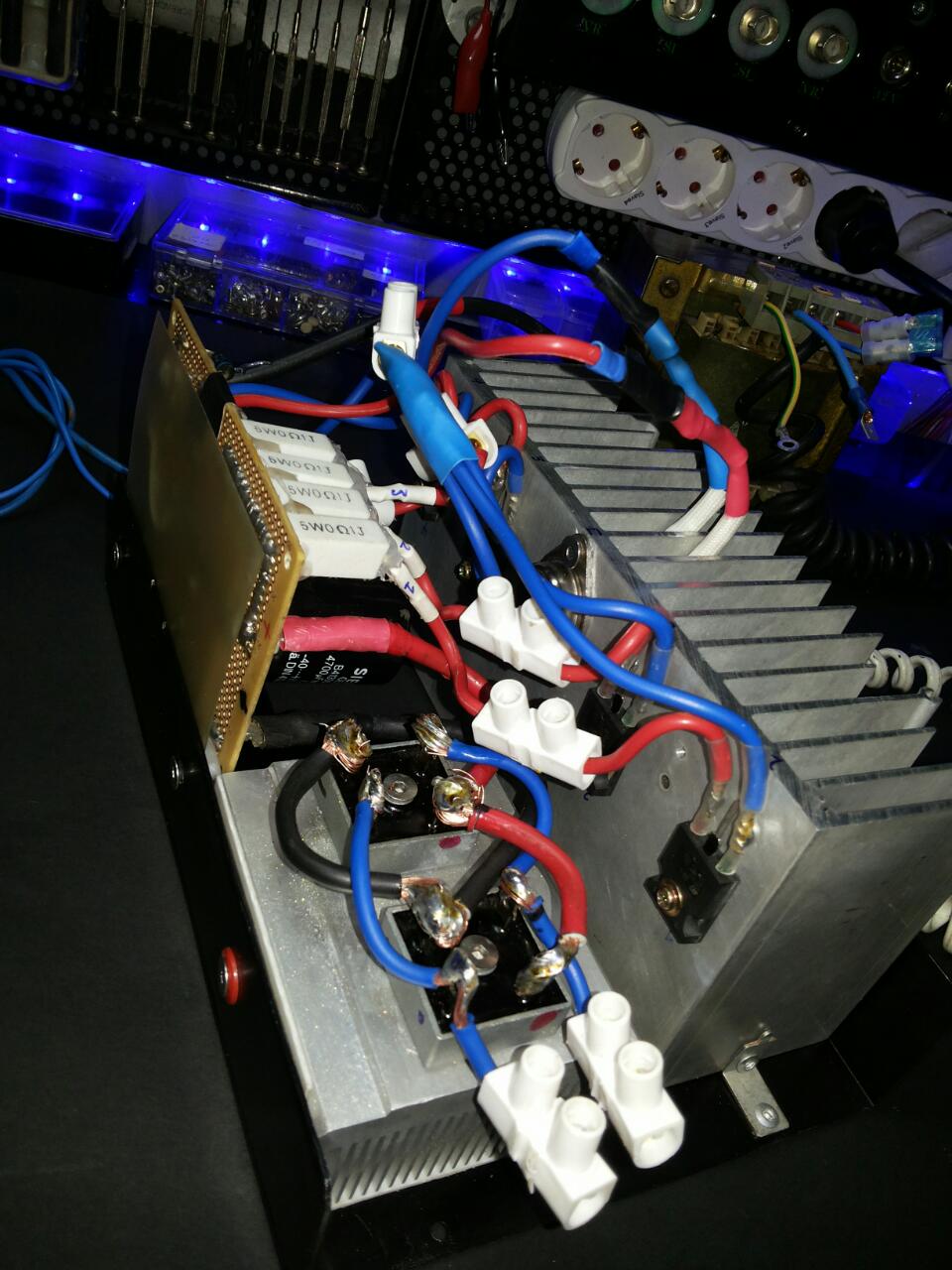

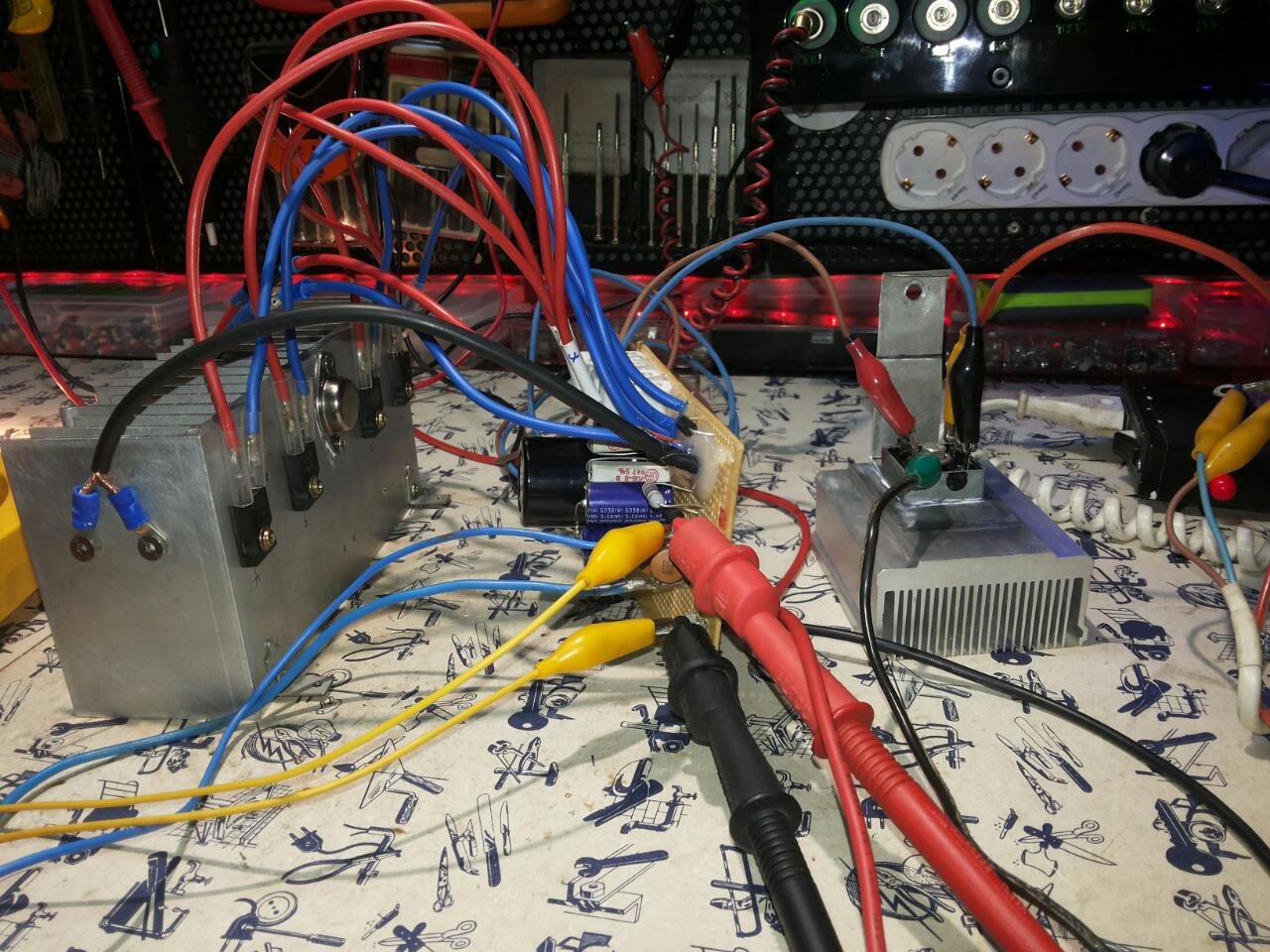

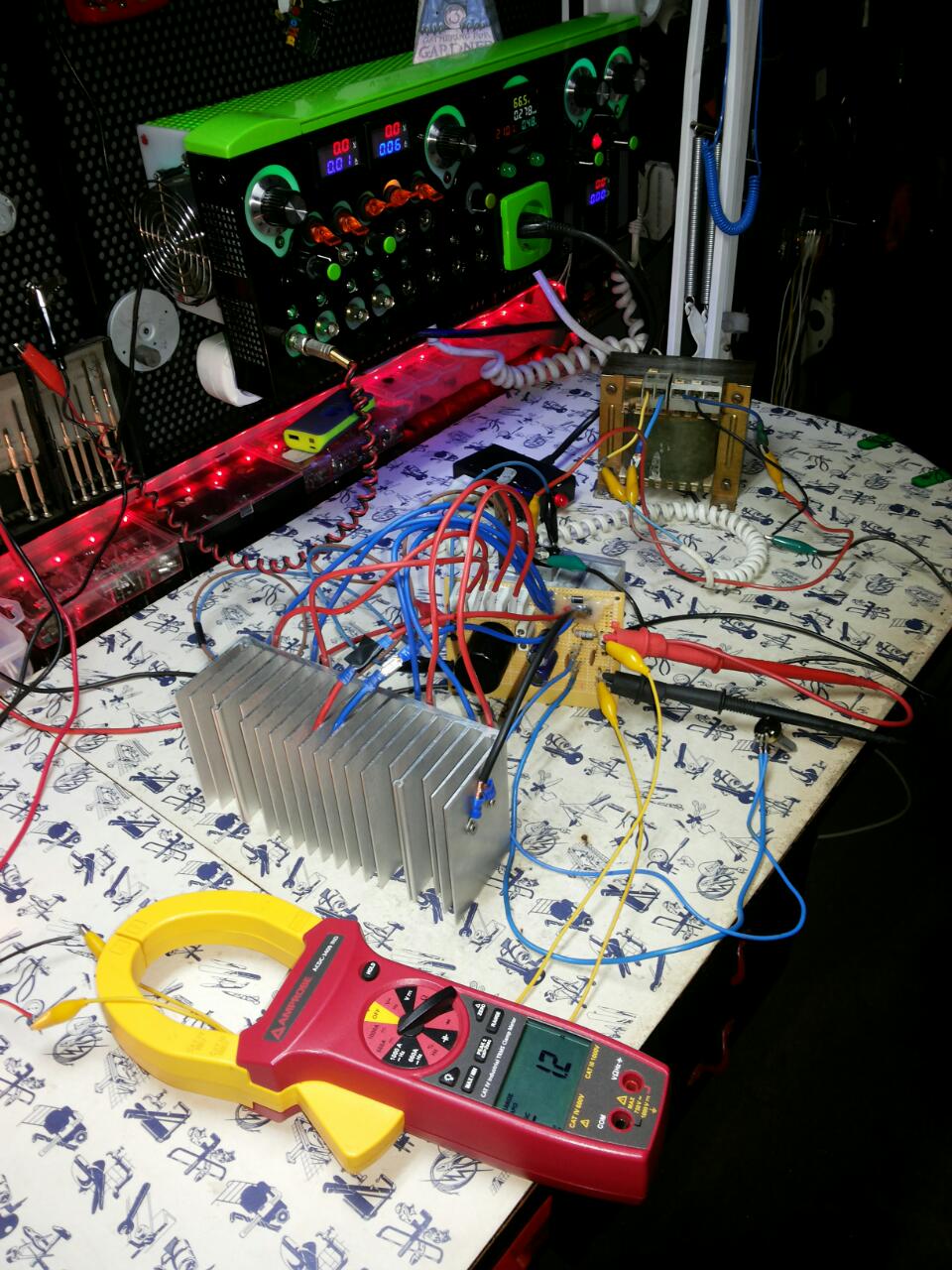

Etapa de potência pronta, só faltam os capacitores de grande capacidade para ficar com um bom sinal na saída.
E claro montar o transformador.


Pelos testes que fiz, para uma fonte com esta capacidade, 10Amp na saída não é nada...

[Emanuel Couto]

Este módulo foi colocado num compartimento tipo gaveta, no caso de avaria é fácil de ser removido.

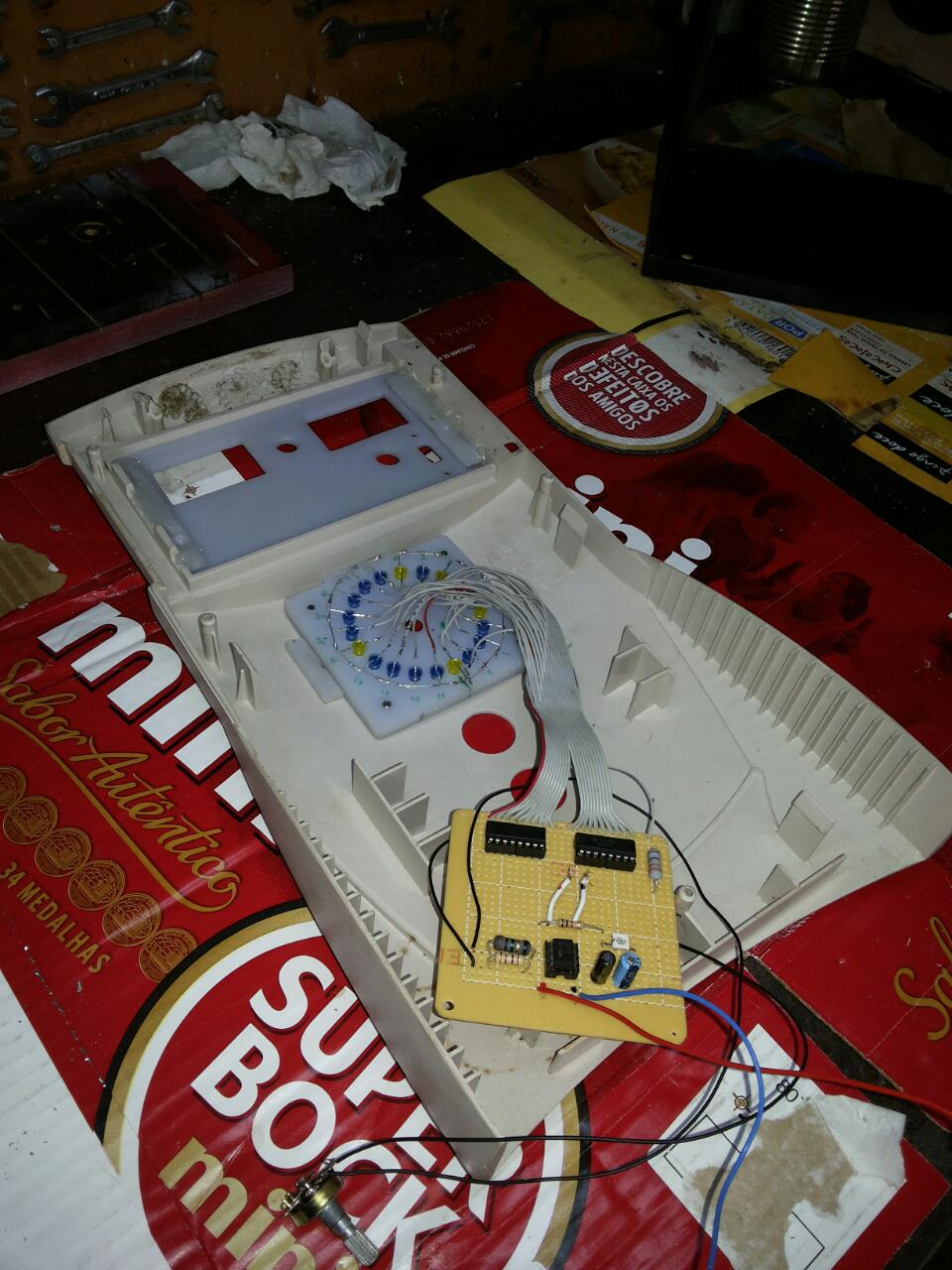

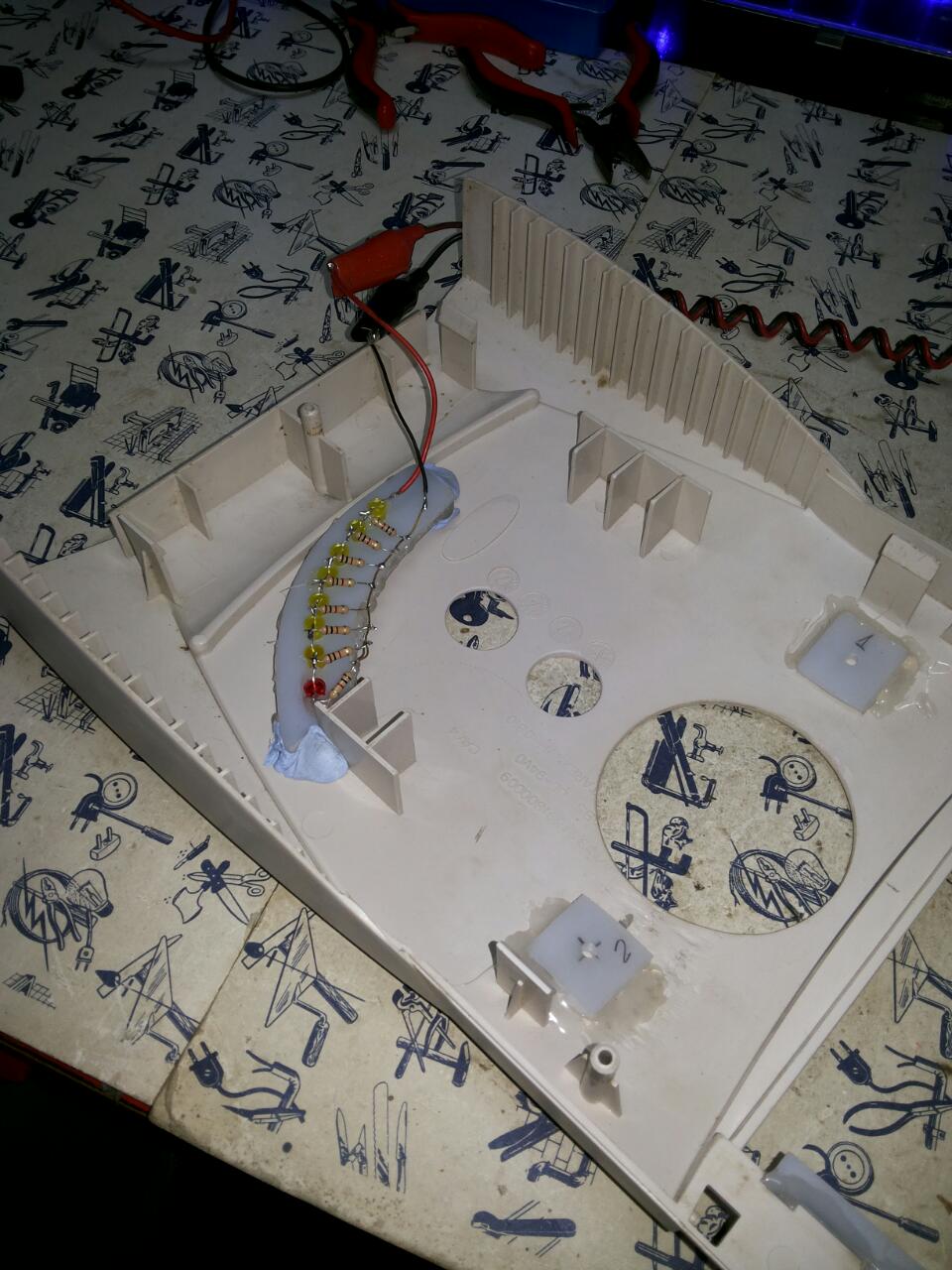

Agora vou trabalhar na parte visual, dessa vez quero algo diferente, o facto de sermos nós próprios a fazer os equipamentos, dá-nos a oportunidade de fazermos as coisas ao nosso gosto.

[serges]

Está a ficar com um aspecto cinco estrelas!

[Emanuel Couto]

Está a ficar com um aspecto cinco estrelas!

Obrigado!

Entretanto já chegaram os capacitores.

[Emanuel Couto]

Mas que trabalheira...

[Emanuel Couto]

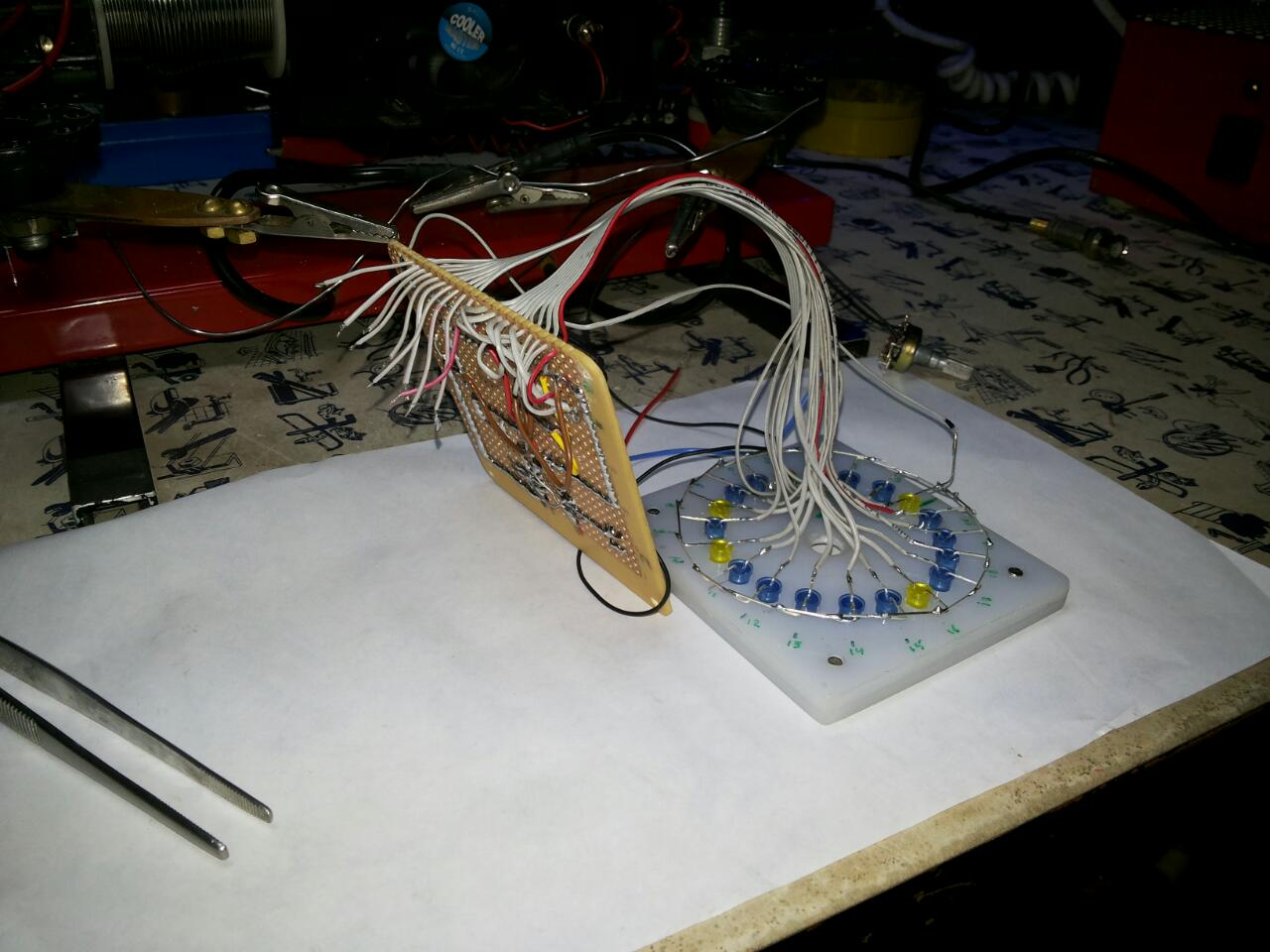

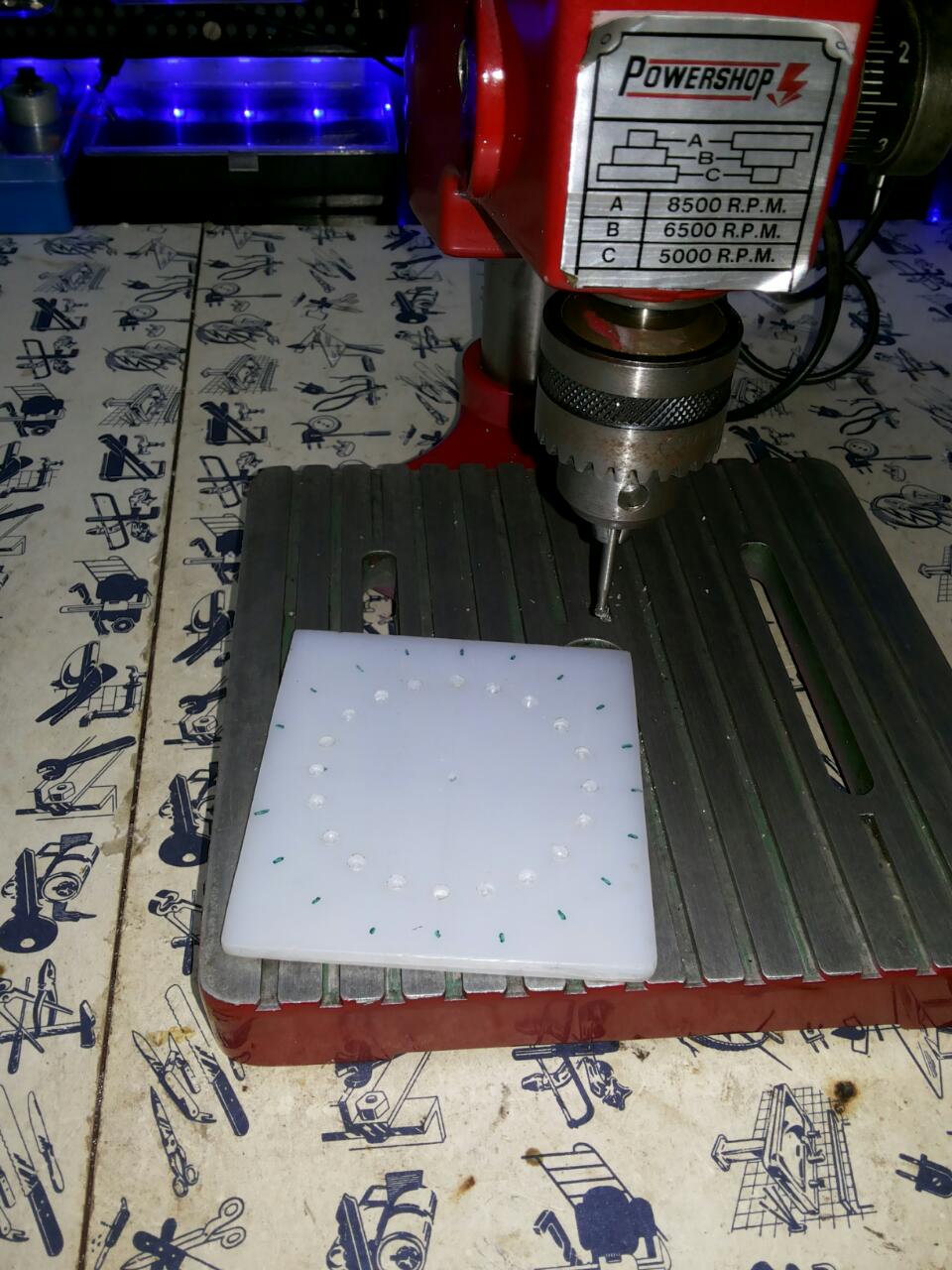

Ficará com um efeito interessante depois de pronto.

[jmlflorencio]

Estou bem curioso por ver o resultado final, força nisso.

[Emanuel Couto]

Estou bem curioso por ver o resultado final, força nisso.

Obrigado

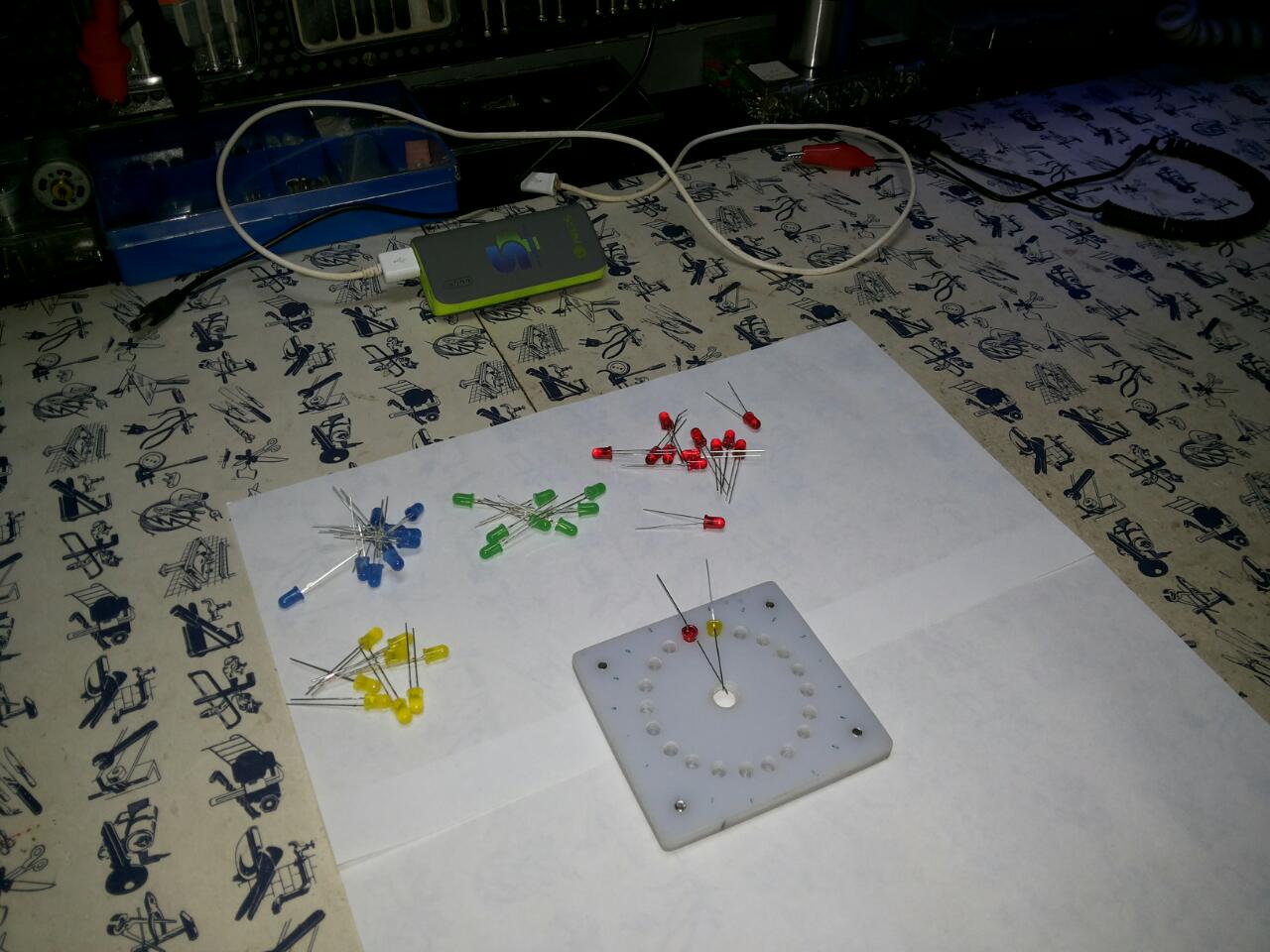

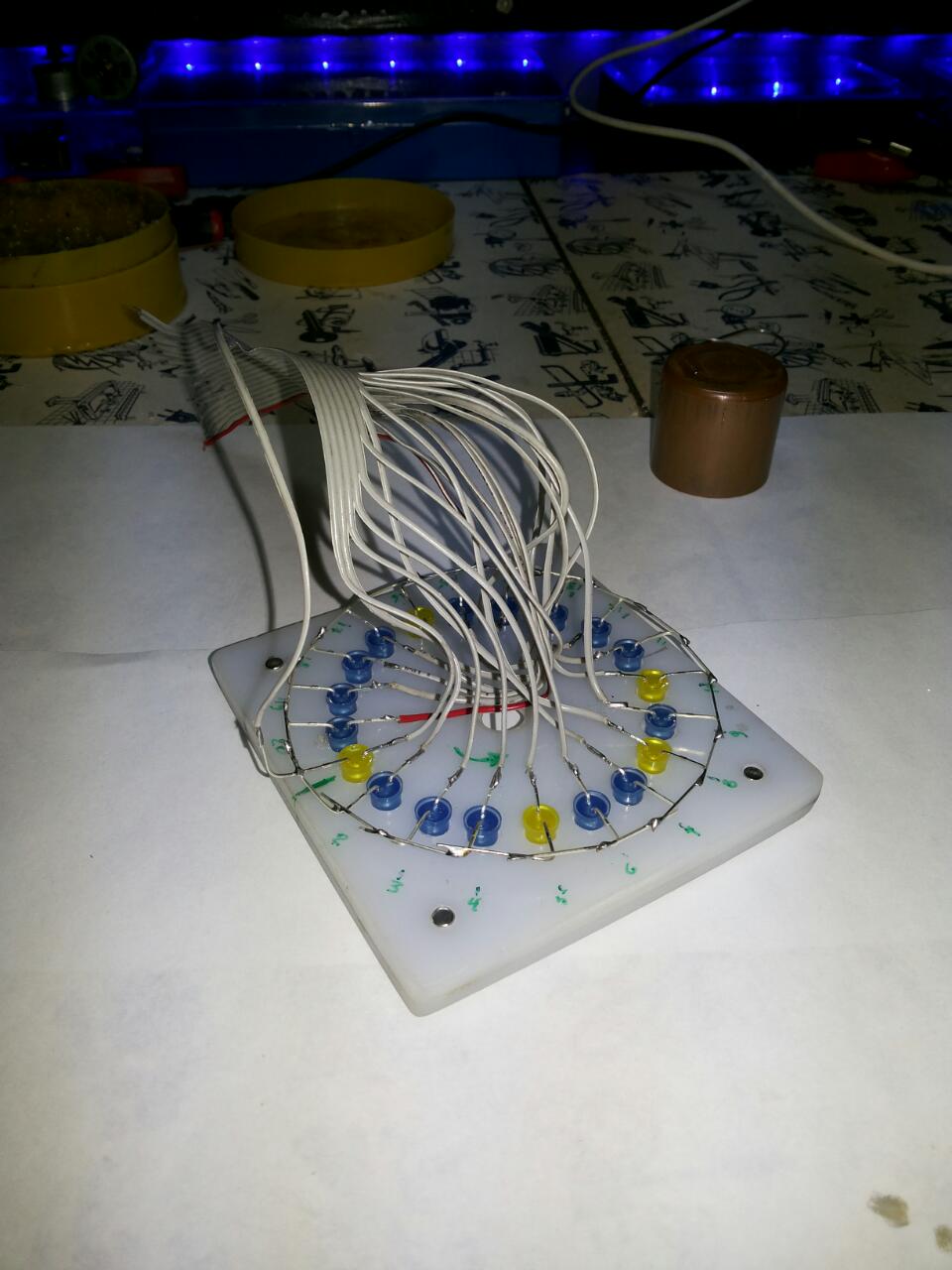

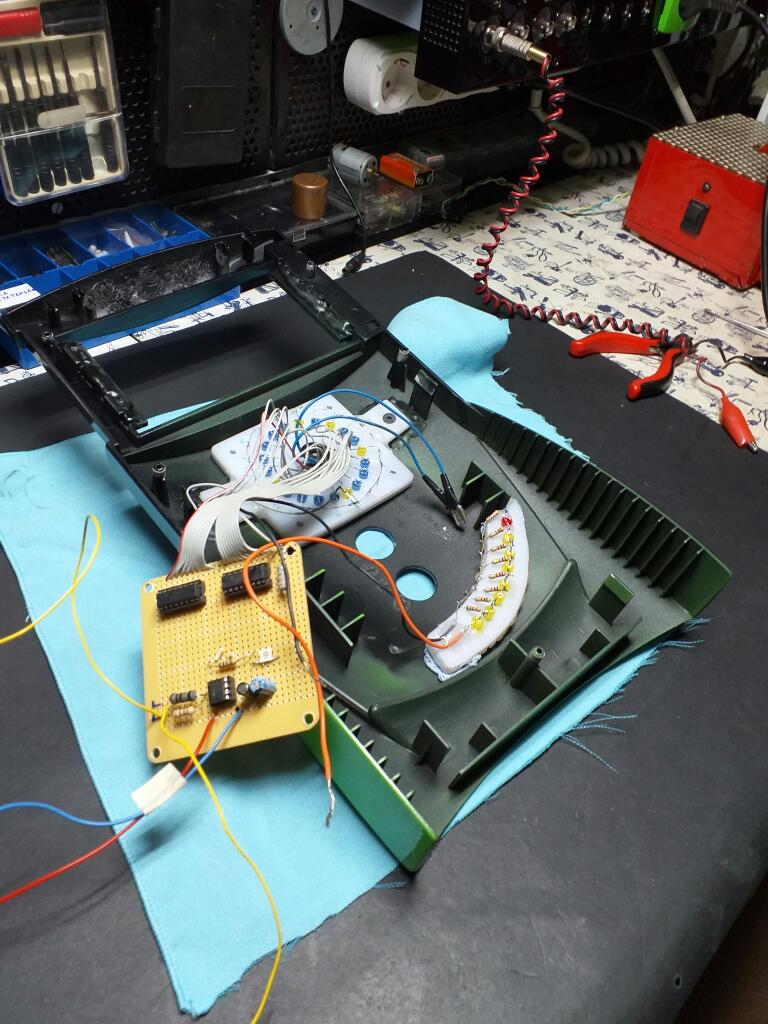

Mostro aqui dois vídeos dos testes das luzes.

https://youtu.be/3LkDYOKC7jY


https://youtu.be/hqPffv2oA_U

[Emanuel Couto]

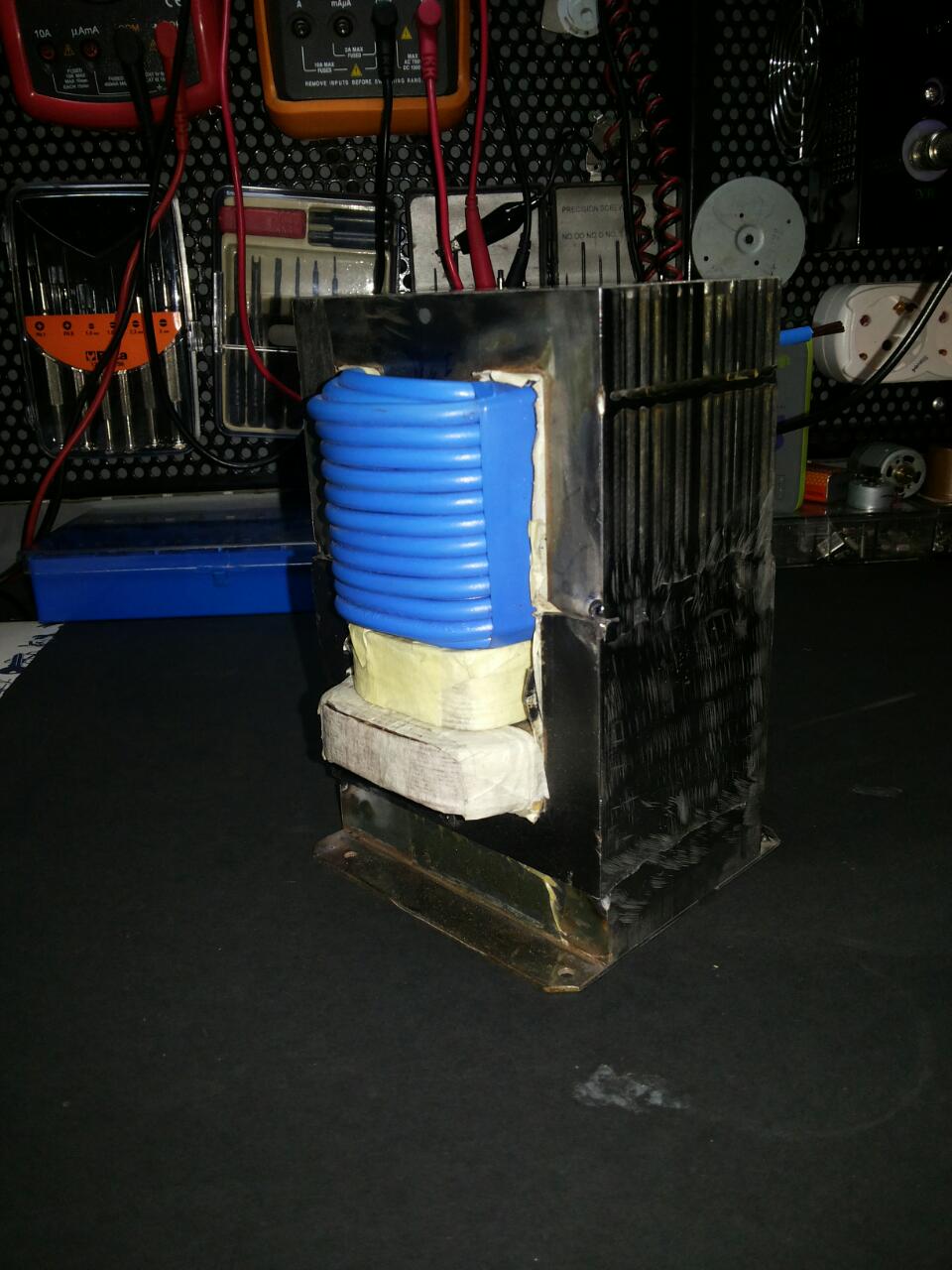

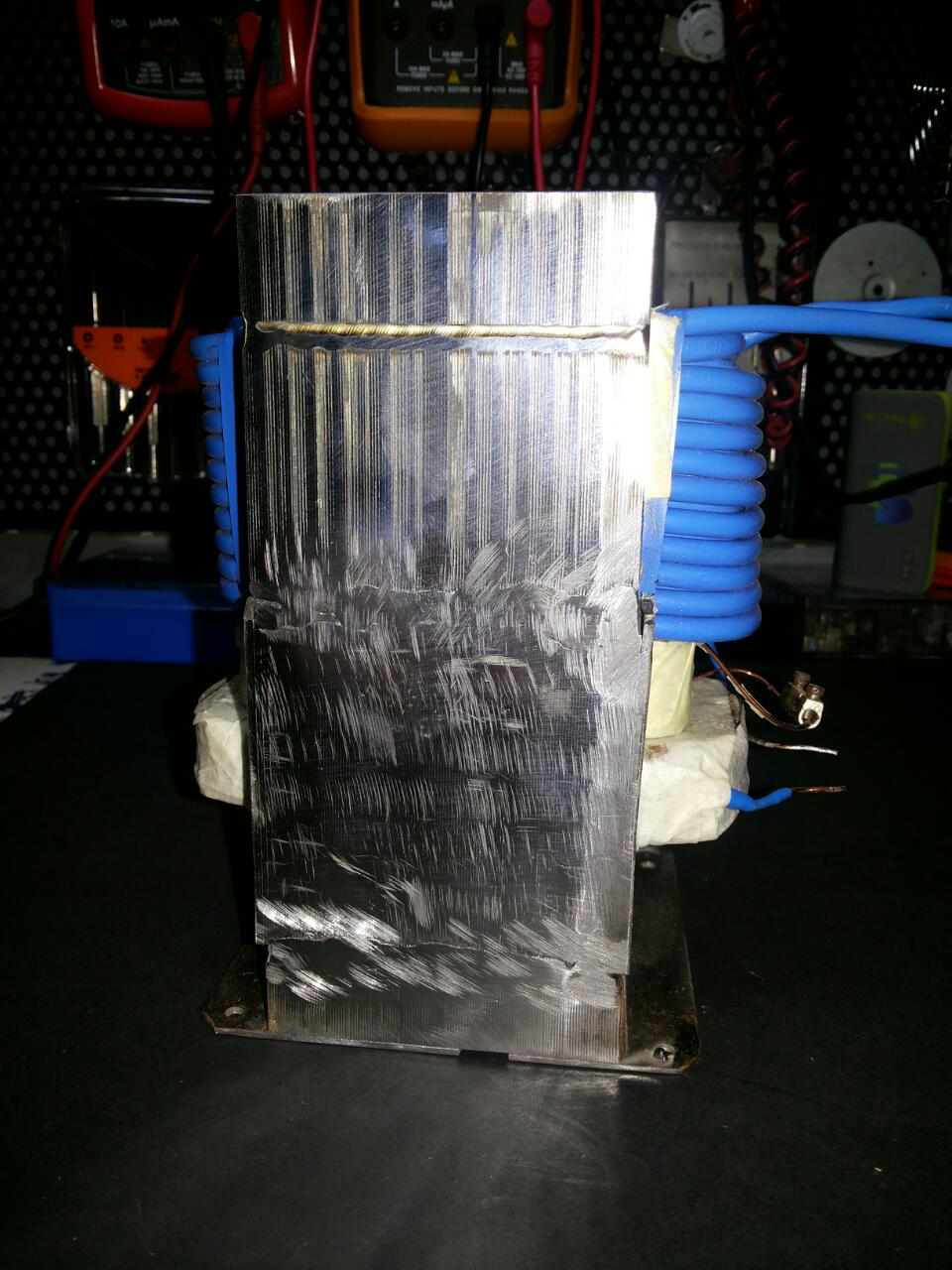

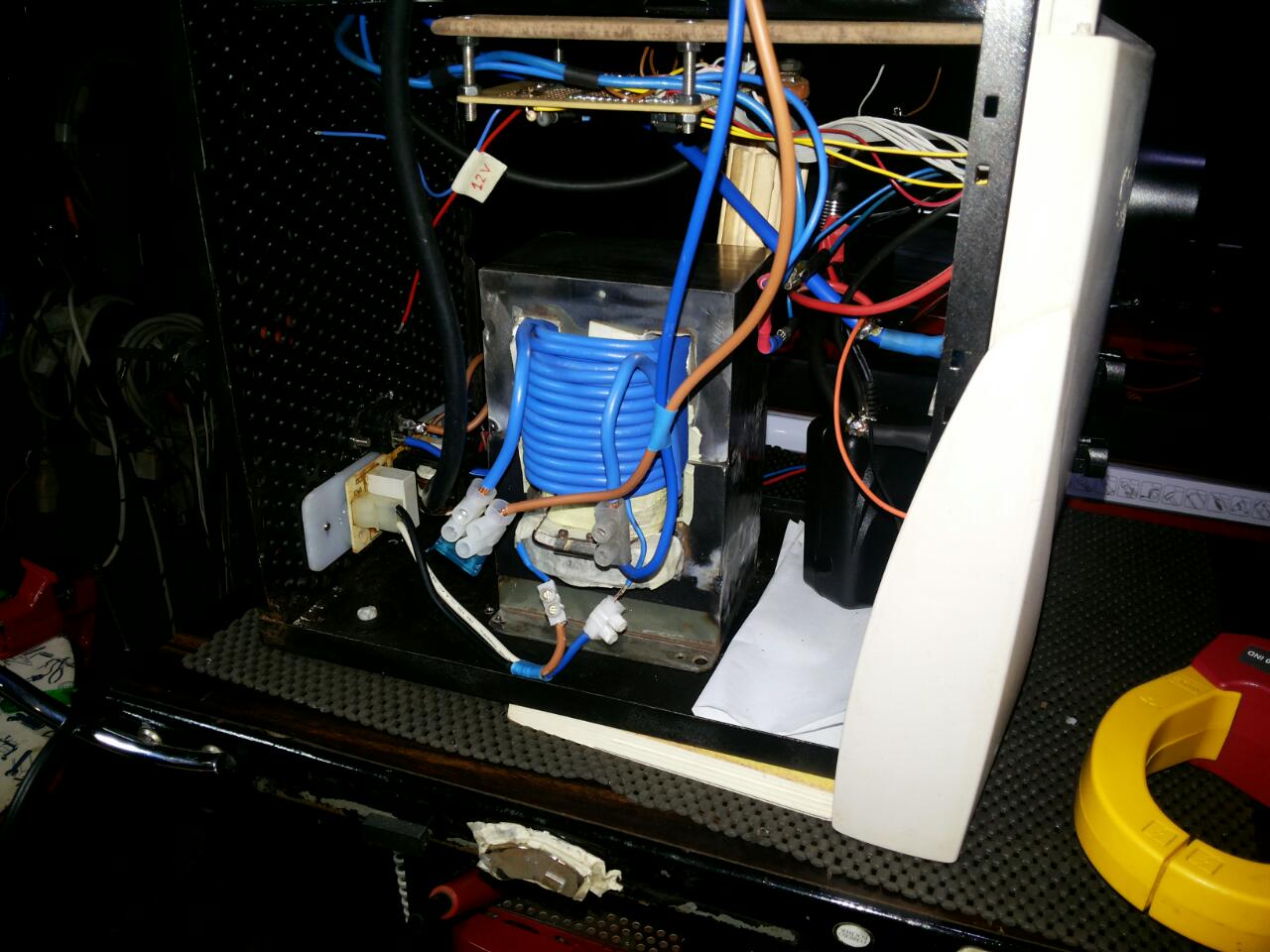

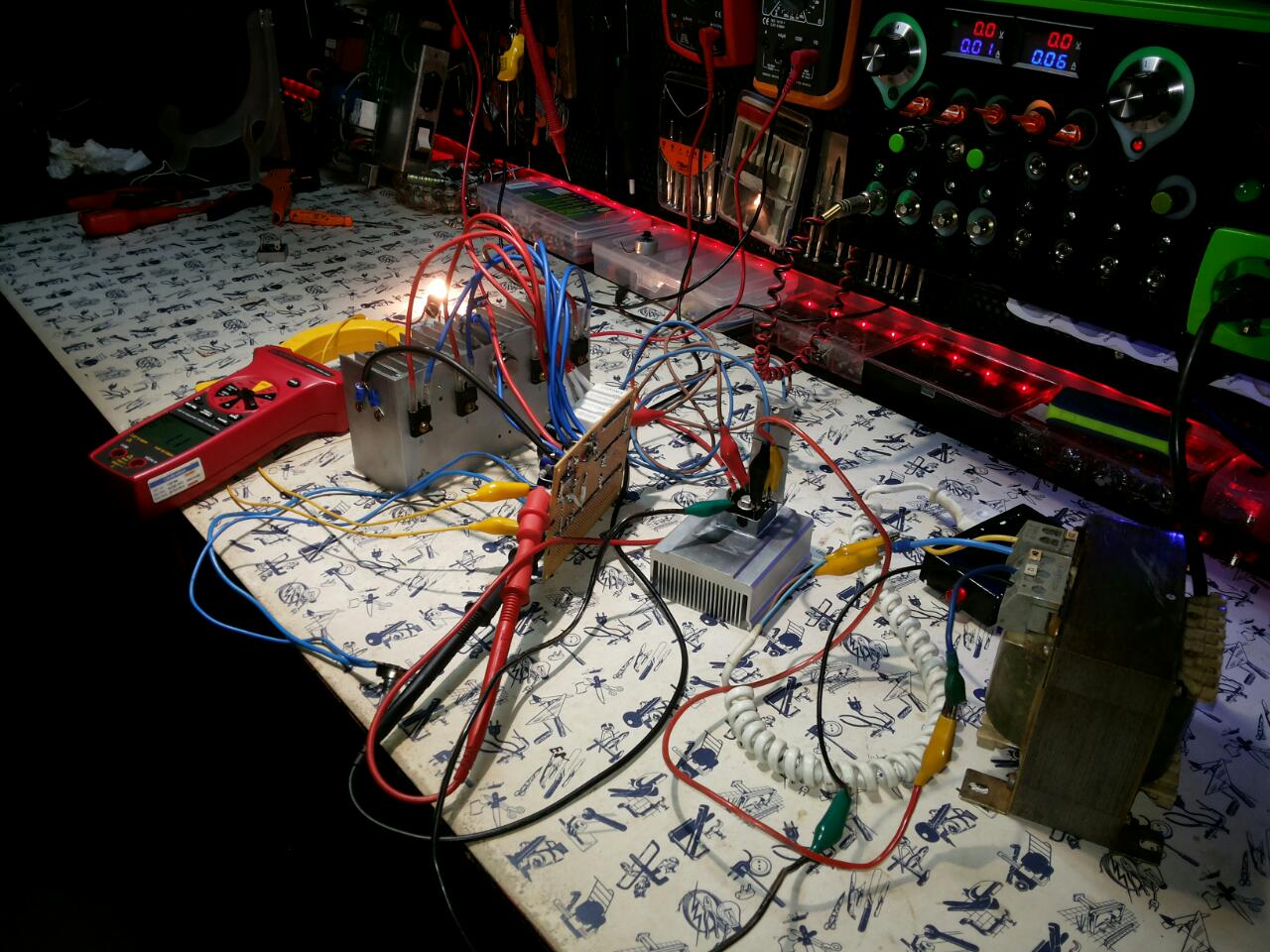

A fazer testes no transformador... Depois passei à montagem.


O transformador sofreu algumas alterações em relação ao que estava a pensar inicialmente, já vão perceber porquê.


Como já tinha mencionado, quero um transformador o mais eficiente possível. Fiquei tão agradado com o comportamento do mesmo nessa configuração, que vou deixar assim...


Resistência na bobine primária = 3.2 ohms


Resistência bobine secundária = 0.4 ohms


Tensão de saída = 20V


Corrente de saída = 25 amp


Para sabermos a potência de um transformador, é ir aumentando a corrente de carga na saída até a tensão cair 10%, quando isso acontecer ele está na sua potência máxima.


Vou perder nuns pontos e ganhar noutros...
Nessa configuração pode trabalhar durante horas sem qualquer aquecimento, com óptimas prestações.


Para ter mais potência, bastaria diminuir a resistência nas bobines, mas passaria a aquecer/consumir mais.

[Emanuel Couto]

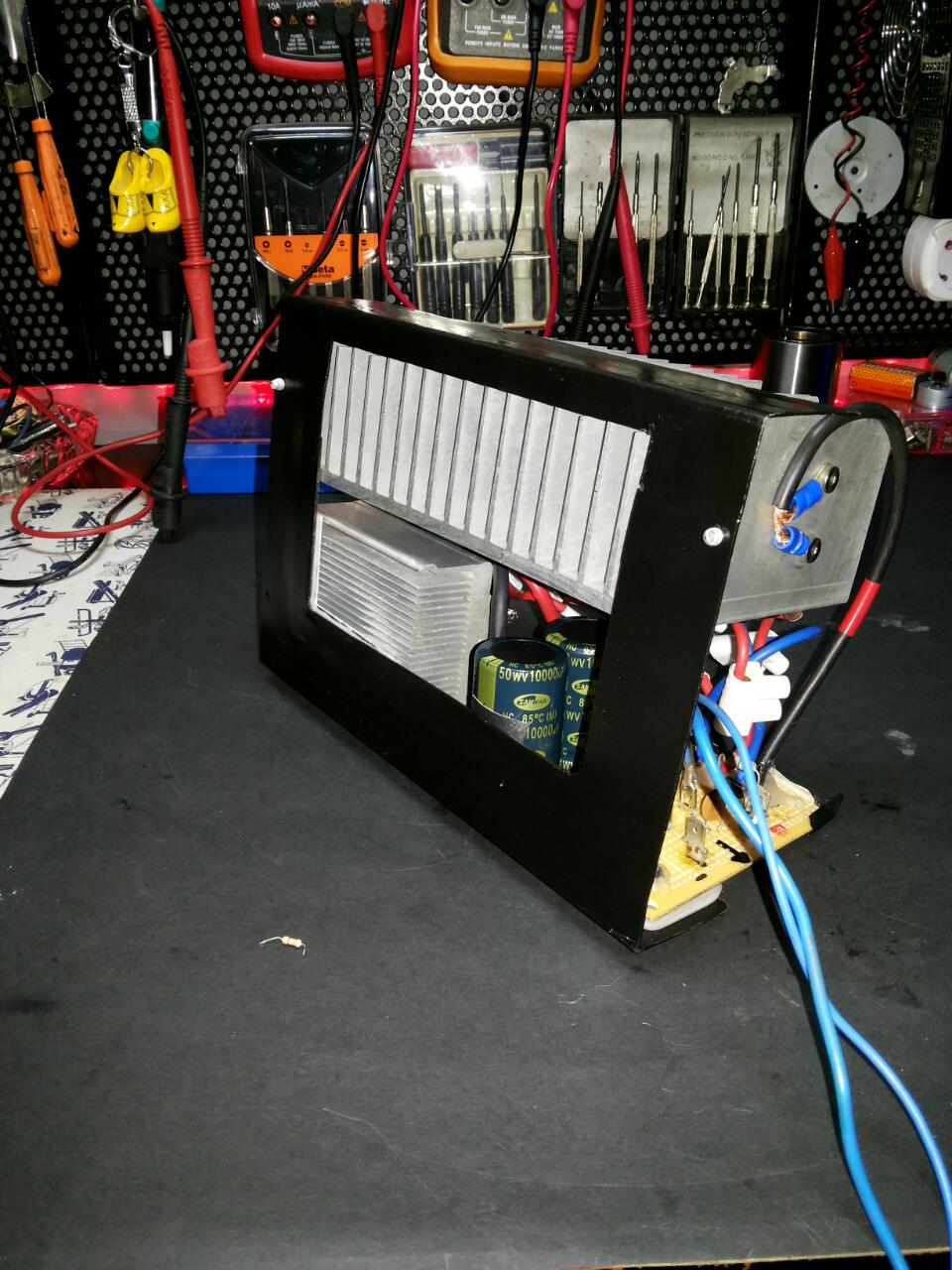

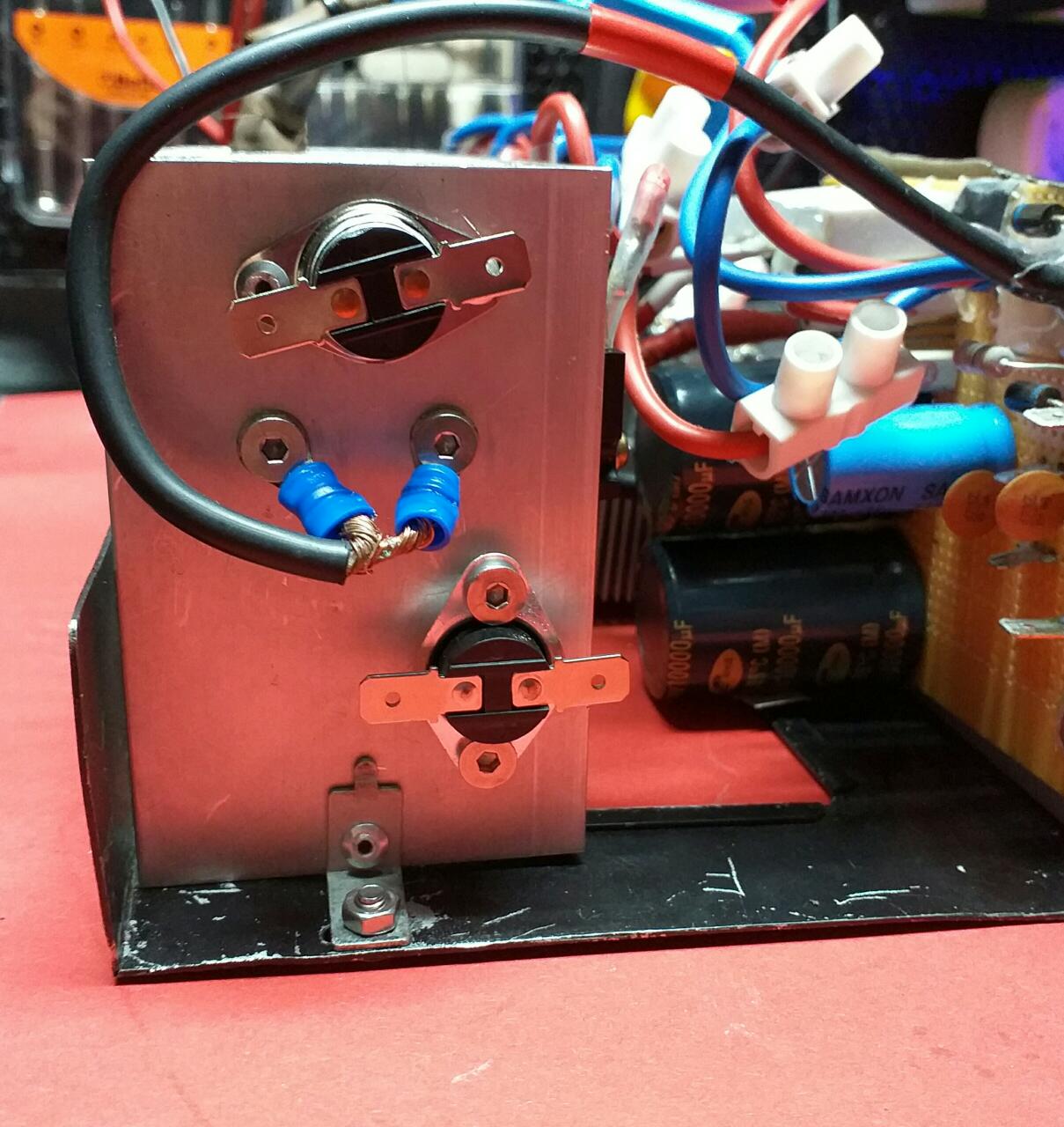

A trabalhar no módulo de refrigeração.
Como já tinha mencionado será automático.

[Emanuel Couto]

Como a fonte/carregador tem várias saídas de energia, e o voltímetro/amperímetro que tenho só dá até os 10amp, a solução que encontrei foi fazer uma derivação para a saída de grande amperagem, e nela colocar um segundo amperímetro.


Como não tenho um amperímetro com esta capacidade, a ideia é transformar um voltímetro normal num amperímetro de grande capacidade.

[Emanuel Couto]

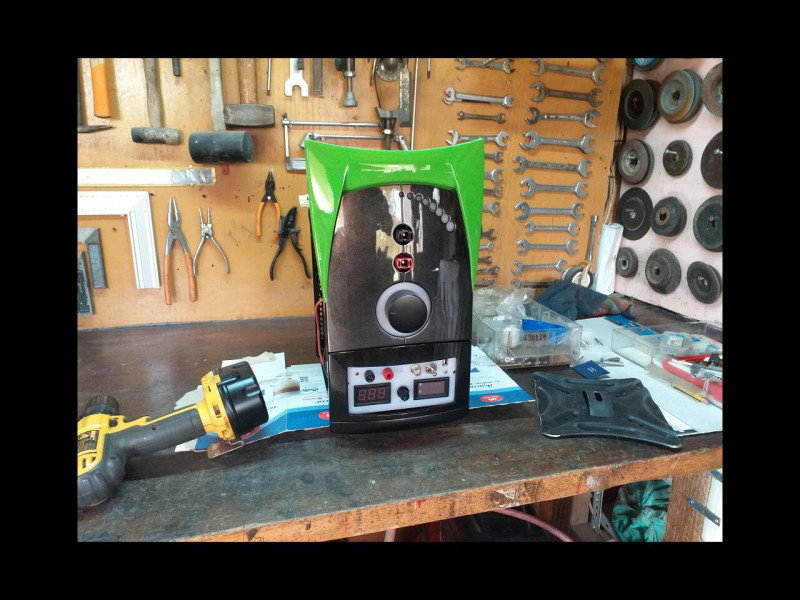

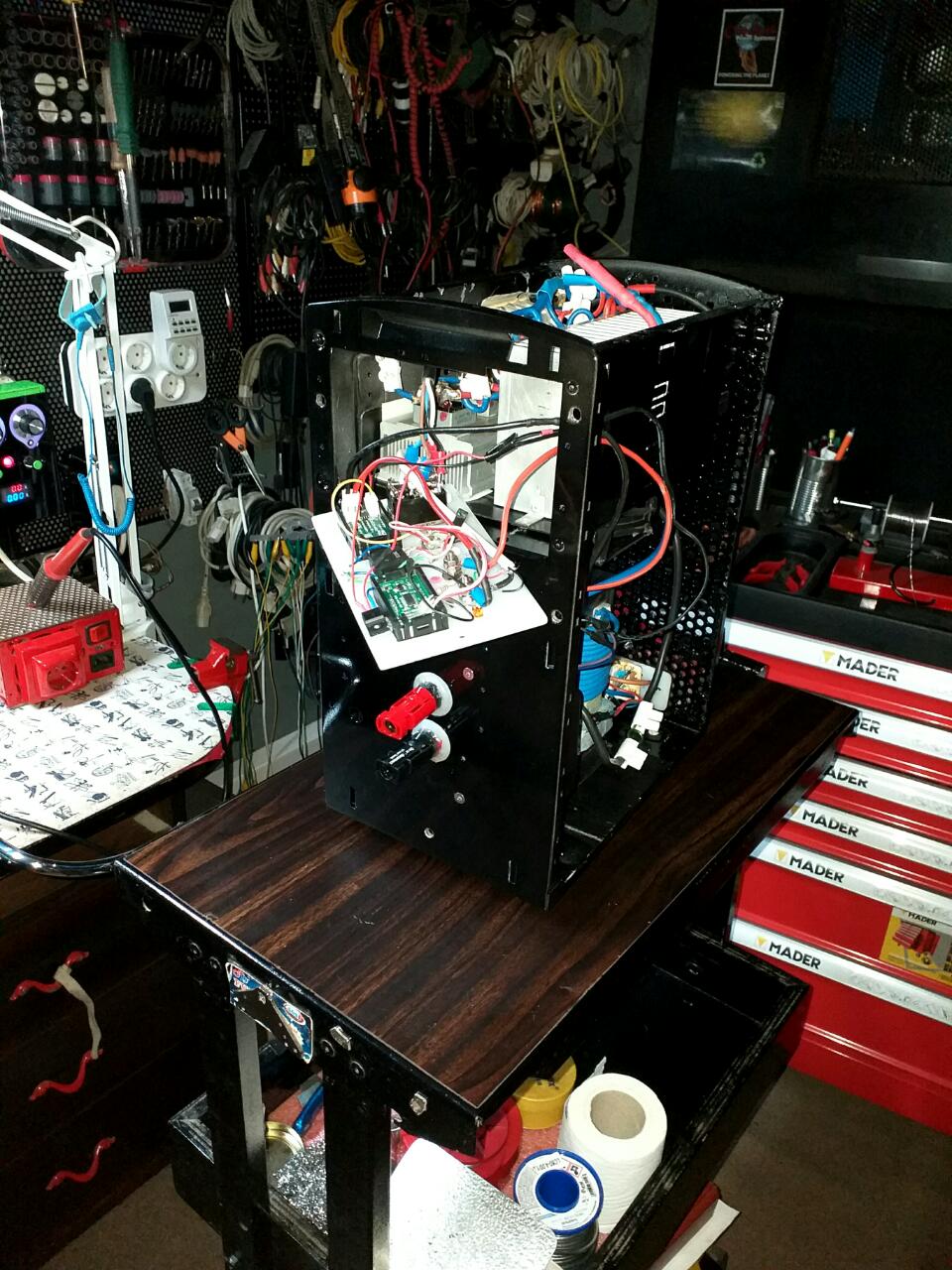

Pintura pronta, para mim ficou espectacular....

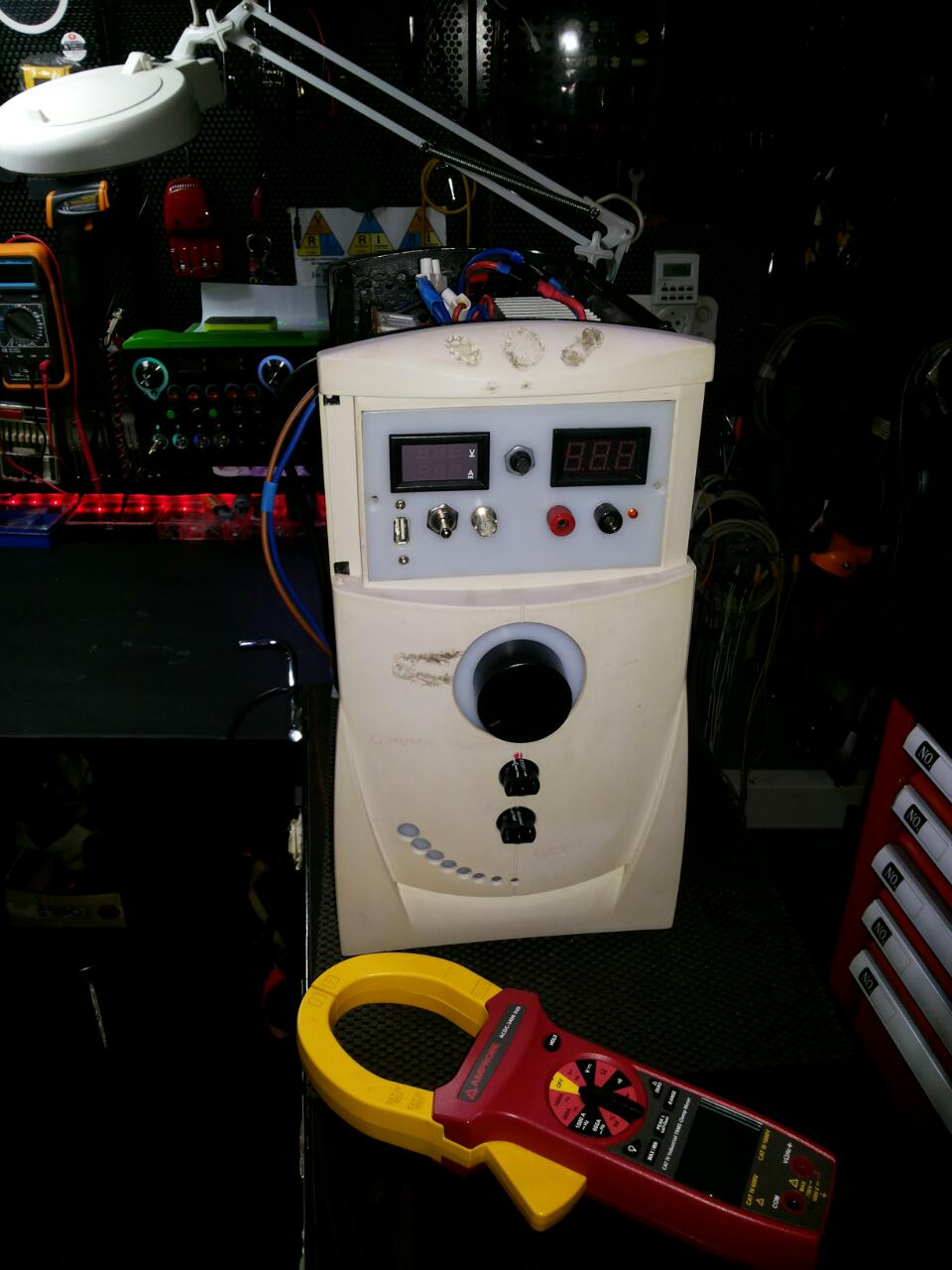

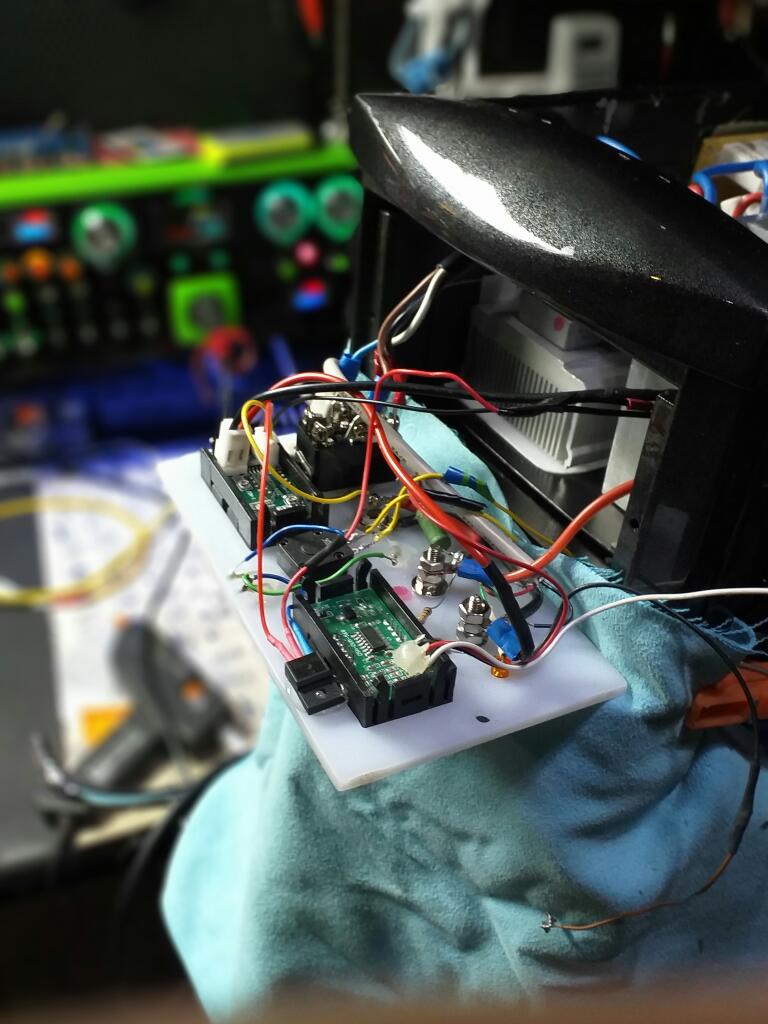

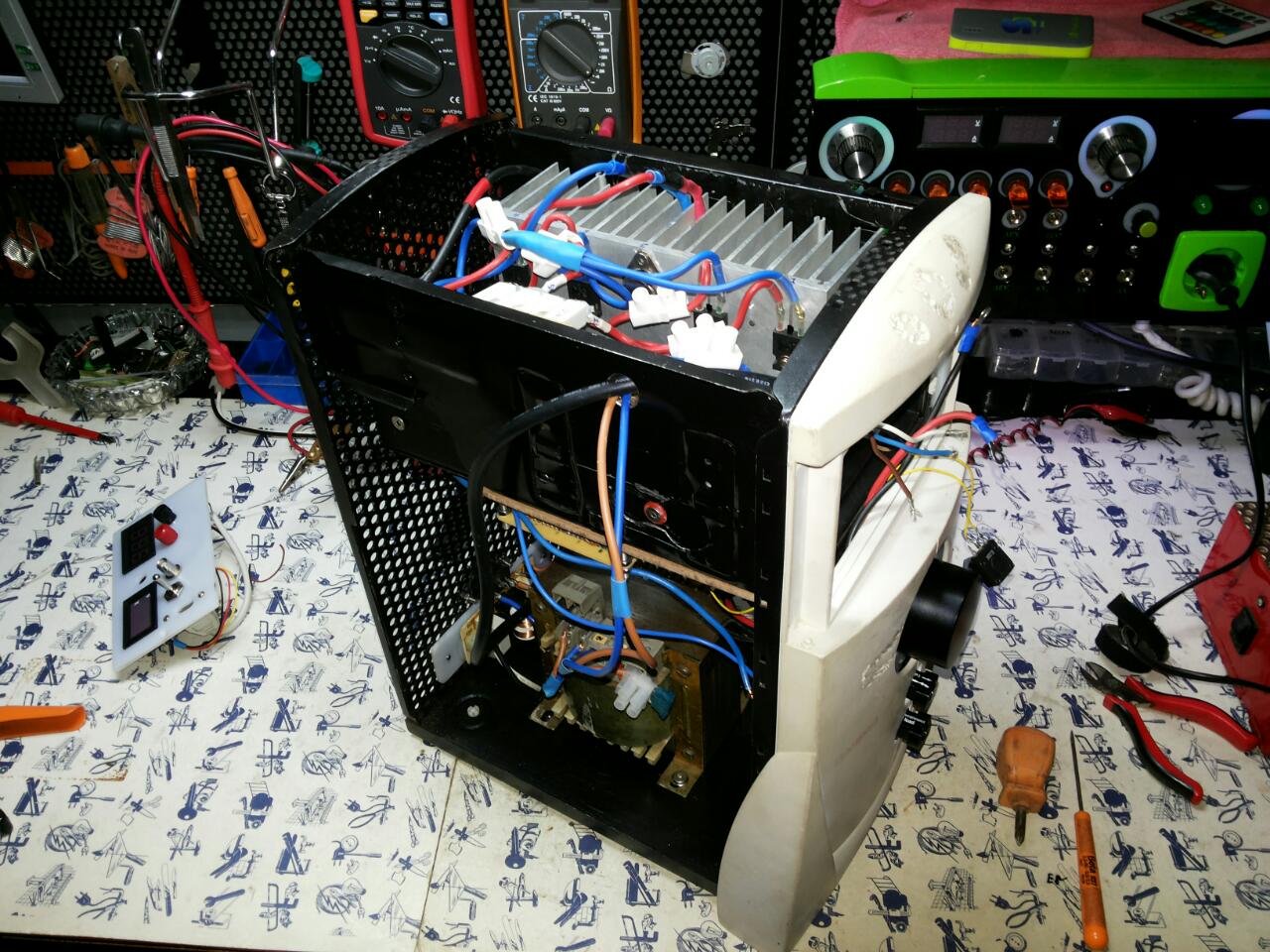

Praticamente montado, só faltando o amperímetro. Como já tinha referido vou fazer com um voltímetro comum, mas infelizmente não estou a conseguir ligar este voltímetro como queria...
Também não posso perder muito tempo com isso...
Posso sempre montar isso depois.


A idéia era fazer uma resistencia shunt, conforme a corrente vai aumentando, nas extremidades desta resistência vai aparecer uma pequena tensão, ligando o voltímetro lá, esta tensão será calibrada com um amperímetro.


Por exemplo, 100mv, seria lido como 1amp na saída e assim por diante.

[Emanuel Couto]

Já estou a puxar pelo "bicho" e ele suporta bastante porrada...


Pelos testes que ando a fazer, deu para perceber (apesar do banco de transistores estar sobredimensionados em relação ao transformador, eles aquecem bem mais) que tenho que aumentar o sistema de refrigeração que vai aos transistores. Vou colocar na mesma dois cooler's, mas mais potentes.


Ficando assim três cooler's, um no trafo e os outros dois nos transistores.


Vale referir que são cooler's de baixo ruído.


E depois volto aos testes...

[Emanuel Couto]

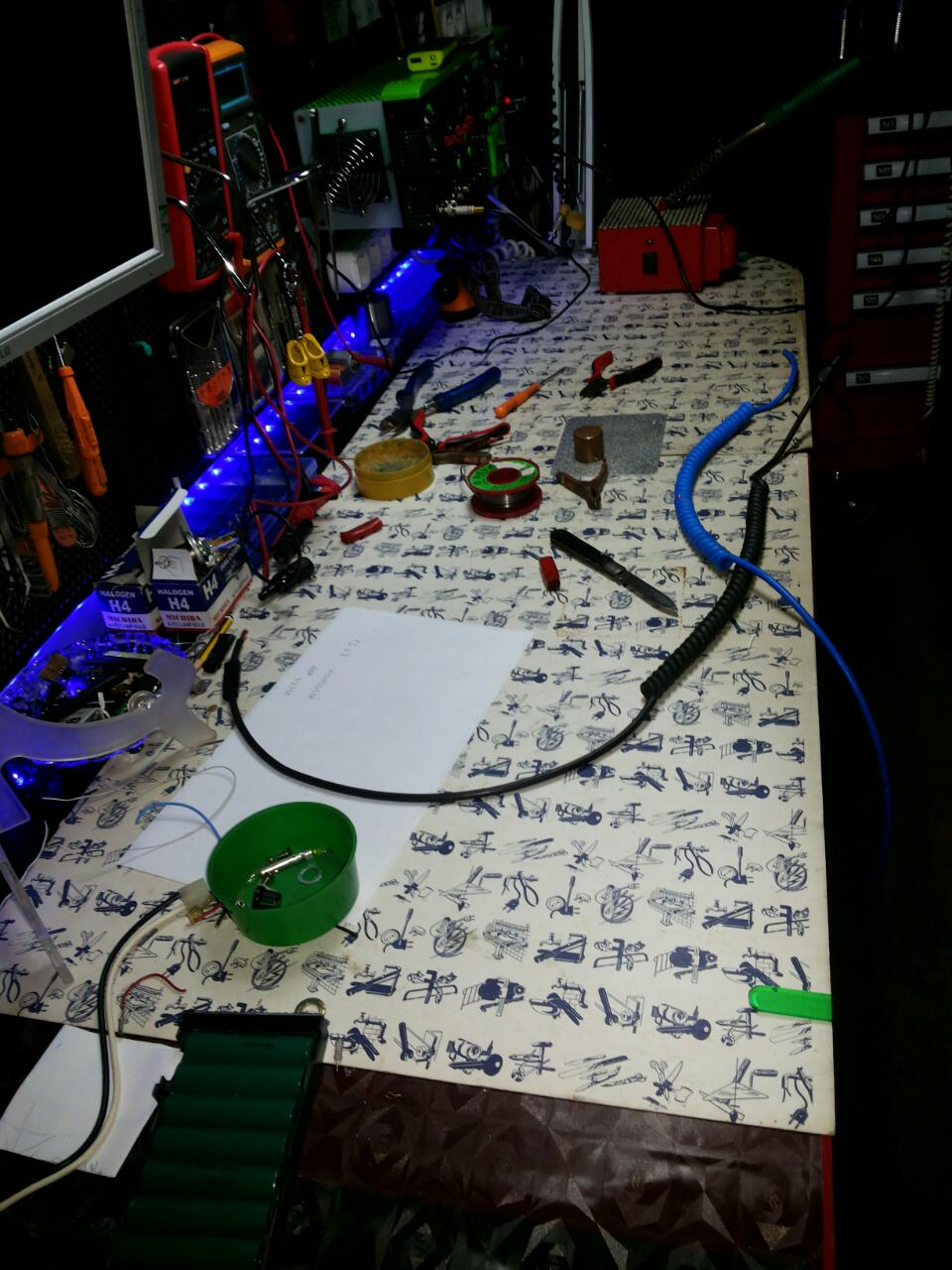

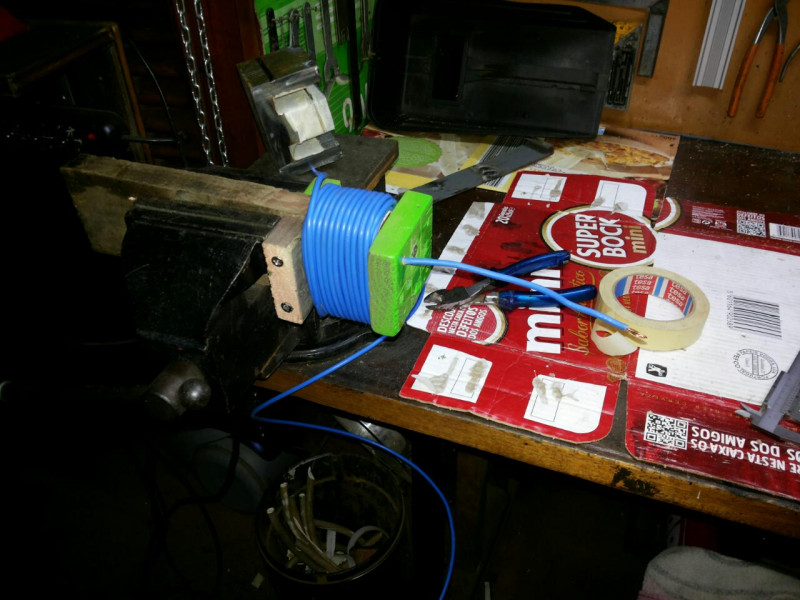

A fazer os cabos

Tem muitas fotos que não coloquei...

[jmlflorencio]

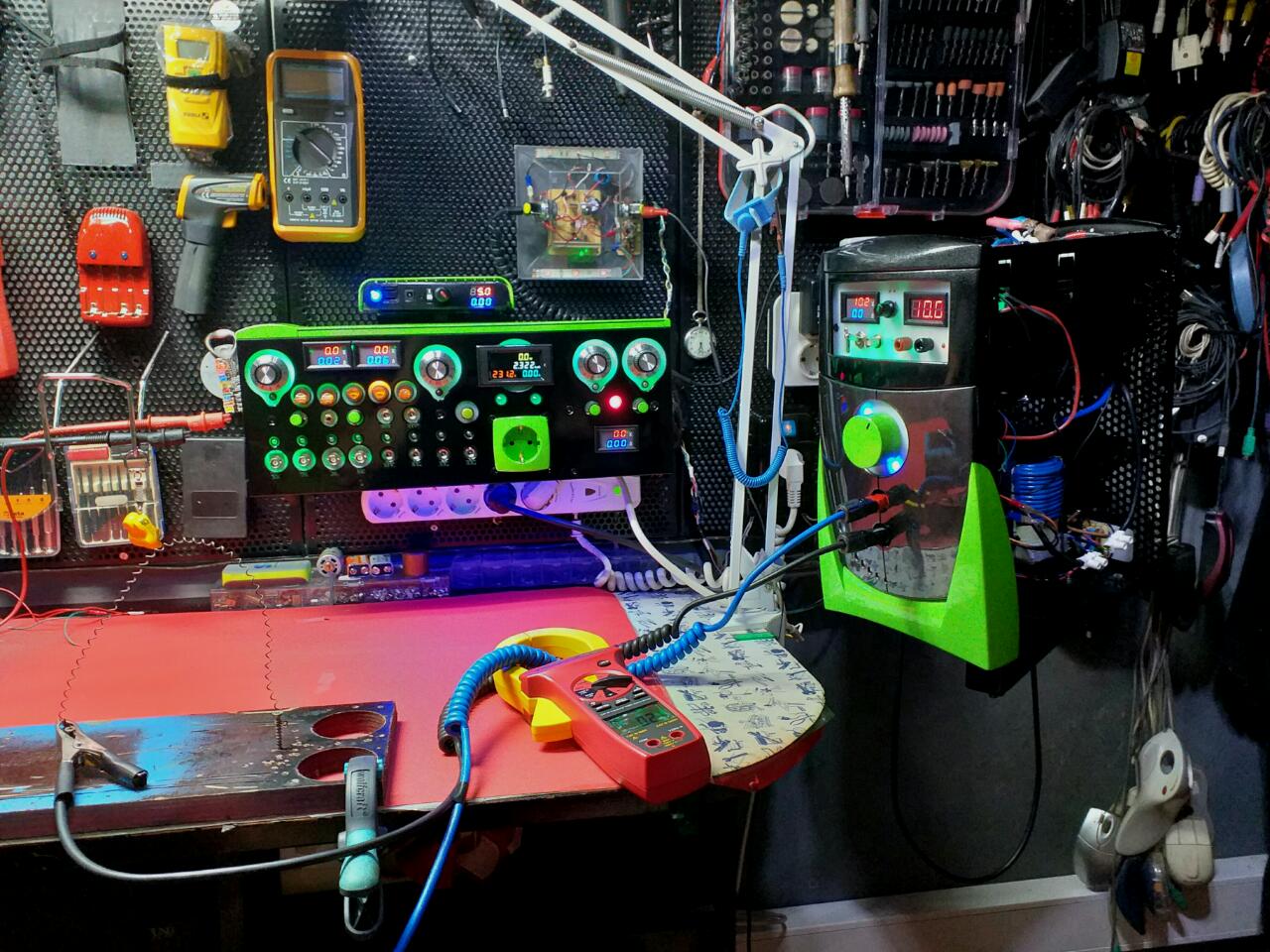

Impecável, parabéns por mais um projecto concluído!

[Emanuel Couto]

Impecável, parabéns por mais um projecto concluído!

Obrigado, fiquei muito satisfeito com o resultado.


Apesar de que esqueci de postar aqui no fórum muitos pormenores (com o pouco tempo que tenho para tanta coisa em simultâneo) ...


Por exemplo, pela primeira vez apliquei um sistema de interruptor touch, que ficou muito fixe.


Só tenho pena não ter tempo para desenvolver mais este sistema...

Posto aqui um vídeo da fonte, num pequeno teste. https://youtu.be/1n_JCCvCOqo

[serges]

Epa parabéns...

Muito bem.

Obrigado pela partilha...
