cascavelo Escreveu:fiz os testes, e não funcionou, a primeria lâmpada acende, a outra não, os leds também não acendem, notei que quando ligo o 12v, o brilho da lâmpada diminui.

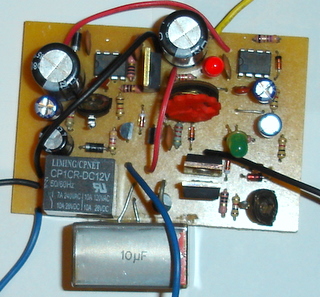

vou colocar uma foto, vê se consegue identificar as besteiras que fiz, tive dificuldade pra identificar os componentes, veio tudo misturado em um pacotinho e alguns soldei no chute mesmo.
o fio 12v é o que sai na parte de cima da placa (fio amarelo), no desenho da pci não dá pra identificar, o desenho está cortado bem neste lugar, seguindo o diagrama concluí que fosse pois não encontrei nenhum outro ponto de solda identificado com 12v.
algumas observações:
1) o led vermelho deve acender juntamente com a lâmpada 1. se a lâmpada acende e ele não, então está com a polaridade invertida, retire-o e solde na posição contrária a que está.
2) o led verde deve acender junto com a lâmpada 2.
3) os dois leds servem para indicar quando está ocorrendo a excitação do alternador (vermelho) e quando está sendo enviada energia para a saída (verde).
4) o capacitor de 10uf é eletrolítico bipolar de 100v, que cabe perfeitamente no local indicado. este que você colocou é de poliéster, por isso é muito grande, mas vai funcionar.

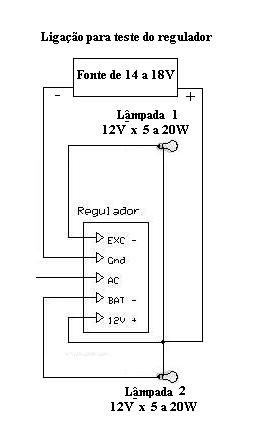

5) verifique a sua fonte de alimentação, pois a lâmpada 2 só vai acender se tiver tensão acima de 13,5v. logo com uma fonte de 12v ou bateria, não vai ser possível acendê-la.
6) observe que quando você liga o fio ac no 12v, escuta um "tac" no relé, pois ele fecha os contatos para fornecer energia para a carga. e quando desliga este fio, o mesmo som deve ser ouvido um pouco mais baixo. se isso não acontecer, verifique o diodo 4001 e o relé, que podem estar com defeito.
7) não esqueça de usar um dissipador de calor entre os dois irfz44 próximos ao led verde. não precisa usar material isolante entre eles.
8 ) próximo ao canto indicado com nf no relé saem dois fios, o ac (ligado ao diodo 4001) e o exc- (ligado ao capacitor de 10uf). na sua foto só vejo um deles, que me parece ser o exc-. verifique este detalhe.
9) o fio amarelo está ligado ao +12v e o preto no gnd (negativo), mas no canto inferior esquerdo da sua foto parece que está sobrando o fio azul.
10) no pino -bat parece estar ligado um fio preto, que pode ser confundido com o negativo. procure usar um fio cinza ou outra com que ainda não tenha sido usada. este é o fio que vai para o negativo da bateria. o positivo da bateria vem do +12v. quando tiver o alternador, no lugar da bateria você pode usar um lâmpada, e girando o alternador a uma rotação superior a 200rpm, ela deve acender.
no mais, o resto parece estar em ordem. depois que verificar estes detalhes não deixe de informar se ficou bom. e não desanime. mesmo para pessoas experientes é comum acontecer vários imprevistos na montagem de um circuito, especialmente se a pessoa está montando um circuito que não foi ela mesma quem projetou.
