Sistema fotovoltaico autónomo

[mda]

Por exemplo no meu caso o problema é que os valores não são estáticos, e quando injectamos na rede ainda pior.
Eu na mesma fase chego a ter de tudo, subvoltagem e sobrevoltagem que vão para alem dos limites maximos do inversor, e quanto mais se injecta pior é.

[visitante1]

Já a pensar na mudança chegou hoje o novo elemento que irá ajudar...

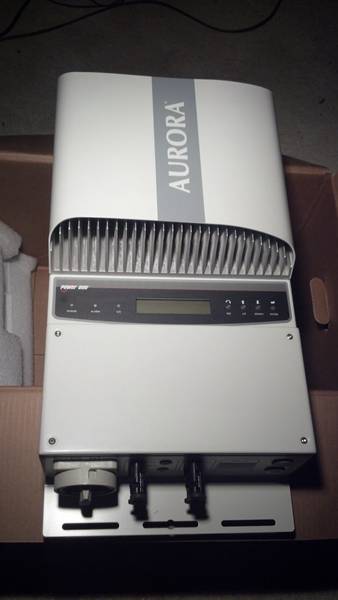

é um powerone pvi 3.6 aurora com 2 mppt independentes, sempre gostei da ideia ter um, agora vou exprimentar e talvez exponha um ensaio mais tarde no local dedicado.

[MRider]

depois diz como corre

[mda]

Uma boa maquina! Força com os testes!

[visitante1]

Antes de iniciar a nova etapa do projecto vou tentar descrever como foi pensado o actual sistema, ponto por ponto. Acho que já tinha prometido isso algures qaando iniciei o topico.

Os temas a falar acabam por ser de uma forma ou de outra o que acaba por ser um sistema stand-alone mais ou menos tradicional.

-Campo fotovoltaico
-Regulador de carga
-Acumuladores/baterias
-Inversores DC para AC
-Elementos de corte, proteção e anti retorno
-Gestão de energia e gestão de cargas
-Monitorização, sinalização e alarmes
-Contagem de energia
-Cablagens
etc...


continua...

[visitante1]

Os paineis solares inicialmente utilizados para esta configuração foram os de 125wp policristalinos da Kyocera, estavam agrupados em series de 2 perfazendo uma tensão nominal de cerca de 35V á entrada do regulador.

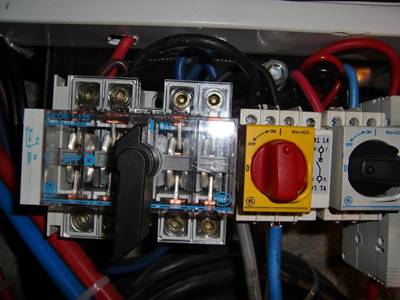

Utilizei um seccionador de corte em carga para isolar entre os paineis e o regulador, não é necessário utilizar fusiveis entre esta ligação, a corrente maxima dos paineis nunca sera ultrapassada por isso não estaria a fazer lá nada a não ser seccionar.

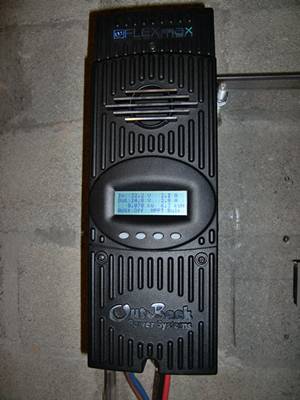

No inicio utilizei reguladores normais, só mais tarde enveredei pelo MPPT Outback FM80, mantive a configuração dos paineis, no entanto com a utilização do outback pode ser qualquer configuração desde que não ultrapasse a tensão maxima admitida.

A diferença nota-se a olhos vistos!

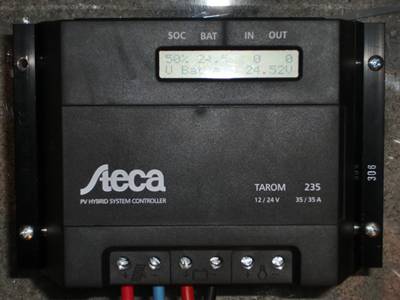

Num regulador normal e utilizando por exemplo 2 paineis de 125Wp em serie temos 35v/7A entrada e 24V/7A á saida(+- 160w).
No outback temos os cerca de 35V/7A á entrada e 24V/10A á saida (+- 245w), isto claro em situações boas de radiação solar.

Um regulador desses normalmente é caro mas compensa o investimento.

[CrOhN]

Esses valores de entrada e saida no outback. Não estou a ver como tal é possível. Não há ai um valor que não está a ser bem medido? A tensão de saida talvez?

[visitante1]

LoL! Enganei-me claro!!! Era para ver se estavas atento, o valor será os mesmos 24V ou a rondar isso.
Vou corrigir.

[visitante1]

Antes de continuar a explicar os detalhes do sistema deixo o balanço deste mês:

Total produzido com a actual potencia instalada= 624,44Kw
Se esta energia fosse vendida, no regime geral (0,142€/kw) teria então sido feita uma modica quantia de cerca de 88€, o que no meu caso seria mais que suficiente para pagar a energia e o aluguer do contador.
é precisamente isso que está a fazer com que altere o sistema. Menos preocupações, menos manutenção...

Por outro lado, coicidencia neste preciso momento há uma falha de energia na minha aldeia, no entanto só dei conta disso porque a minha central Gsm (http://www.novaenergia.net/forum/viewto ... 02&t=17927" onclick="window.open(this.href);return false;) emitiu um alarme, quer dizer que o stand-alone tem as suas vantagens também, se assim não fosse estaria ás escuras...
Mas, não se pode ter tudo!

[Esteves]

Mas como sei que não vais abandonar o stand-alone na totalidade vais estar as claras.

[visitante1]

Pois é esse o grande dilema! querer uma coisa mas não querer abandonar a outra, sou bem capaz de deixar qq coisa nem que seja so para iluminação!

[MRider]

pois não se pode ter tudo .

A não ser que deixes um pequeno backup só para as falhas de energia.

Mas é preciso manutenção na mesma.

[visitante1]

Continuando:
A bateria pouco há a dizer, tentei sempre utilizar baterias iguais ou muito identicas, de momento com mais de 1500ah a 24v
bateria com manutenção de 2v.

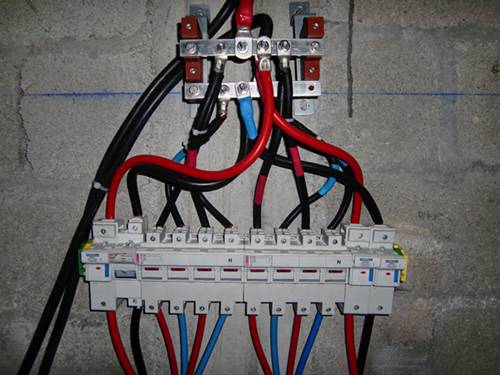

Está, e deve estar sempre ligada com proteção fusivel individual por banco, a um barramento de interligação com dimensionamento confortavel á potencia requerida.

[visitante1]

Os inversores que utilizo são 2, um deles para cargas menos violentas, é um Steca Aj1300, é um excelente inversor.

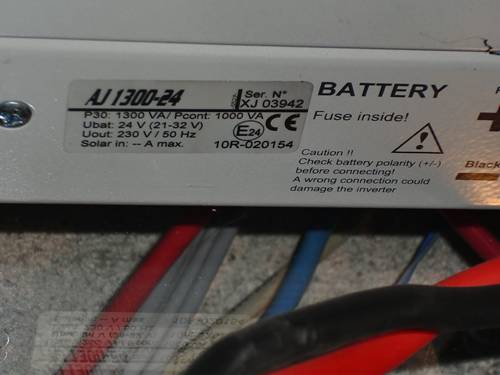

Steca AJ1300 caract.JPG (20.38 KiB) Visto 6596 vezes

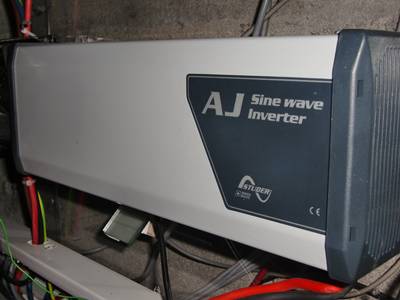

Steca AJ1300.JPG (14.72 KiB) Visto 6596 vezes

De salientar que nunca o deixei desligar pelo comando interno de tensão baixa dele. Não tem logica sacrificar o sistema a esse ponto, só para carregar a bateria depois lá se vai a energia toda!

[MRider]

Nesse caso tens duas " redes" ? De energia fotovoltaica

E distribuis as cargas pelas 2 ?

[visitante1]

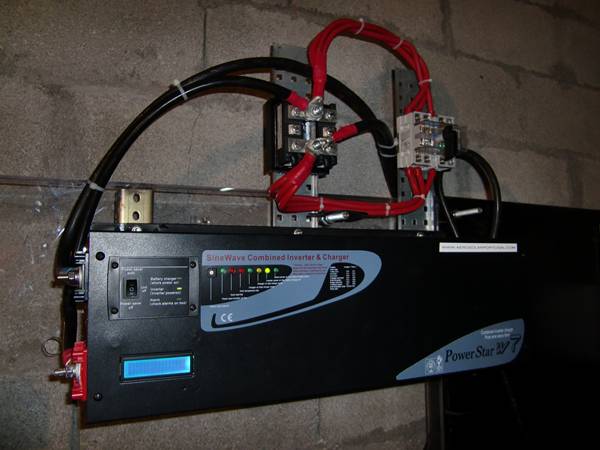

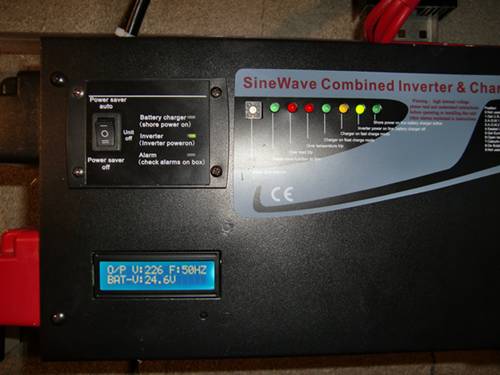

O outro é o famoso Powerstar W7 de 4000W (atenção que esta serie de inversores veio com um defeito de fabrico!!!!!, o fabricante diz que é de 4000W mas se abrirmos o de 6000W é exactamente igual no que toca a parte de potencia!)!!!!! o que muda é a penas a parte do carregador!!!!
Ou seja pensamos que temos uma coisa e afinal é outra. Desconfio que mesmo o de 3000W seja a mesma coisa, pelo que o do Esteves aguenta!!
O fabricante não esteve para se chatear, assim fica mais barato fabricar em série.
Já não é o primeiro a fazer isso, mesmo marca mais conceituadas o fazem, só que não o dizem abertamente como é logico.

O unico defeito que encontro nele é mesmo o consumo em stand by, eu contornei isso colocando mais campo solar!

Tem um carregador incorporado para utilizar em caso de emergencia.
Tem bypass á rede no caso de falha de DC ou a pedido
Este é um inversor com prioridade á rede, o que quer dizer que estaria normalmente pela rede em funcionamento normal. Foi escolhido assim, eu com o sitema de gestão é que decido quando devo ou não meter o bypass,estando ele assim pela bateria até que seja solicitado.

[visitante1]

O processo de carregamento de bateria atravéz do carregador do inversor foi contornado colocando um diodo, assim impede quando o bypass seja activado este comece a carregar.
Mais tarde coloquei um contactor de potencia a curtocircuitar esse diodo para qua não haja perda energetica na queda desse mesmo diodo.

Ficou ainda com um circuito interruptor On off que permite anular tudo caso seja preciso carregar a bateria manualmente.

[visitante1]

Nesse caso tens duas " redes" ? De energia fotovoltaica

E distribuis as cargas pelas 2 ?

Sim, os circuitos foram separados um a um, sem misturas. Separei no quadro de distribuição, alterei barramentos e coloquei comutadores de emergencia.

Assinalei ainda as tomadas que estavam penduradas tanto no inversor mais fraco como no mais forte.
Não adiantou muito porque quando alguem precisava de energia não olhava a meios!!! e não era eu!!

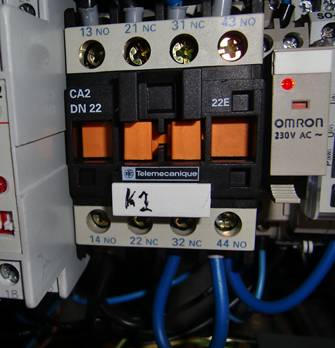

De qualquer forma esses comutadores quase não seriam necessários uma vez que á saida de cada inversor coloquei contactores 2xNA+2xNF normalmente com a bobina actuada pela saida para que no caso de falha/avaria este comutasse automaticamente (por falha de AC á saida do inversor).

O receio seria por causa de uma falha de energia se estivesse toda a gente fora de casa durante um periodo de tempo, corria o risco do que estava dentro do frigorifico e arca ficar estragado.

[MRider]

Pois isso é verdade.
Avisamos o pessoal só ligar até x carga . Nos primeiros dias funciona mas depois .. Lol

[mda]

Obrigado!
Com jeitinho isto dava para fazer uma manual de praticas e técnicas
