E é fácil identificar os sensores no interior do motor?

[Emanuel Couto]

E é fácil identificar os sensores no interior do motor?

Nunca abri um motor destes, mas não deve ser difícil.

[Emanuel Couto]

Um simples cooler de pc tb tem um sensor destes.....

[hmma]

Sim, é fácil... o pior é sacá-los de lá :S

E acabei de estragar um dos que supostamente estaria bom... mas se calhar também já não estava com grande saúde

Estava a puxar (com as unhas) um pouco pela manga retrátil para destapar um bocadinho do contacto... e nisto fiquei com o fio na mão partiu mesmo junto ao sensor



Entretanto medi a continuidade da ponta do fio até à ficha e não era este o suspeito

A continuidade do outro fio verde está OK, ou seja, no cabo não deverá ter problema... por isso agora só falta tirar de lá os bichos

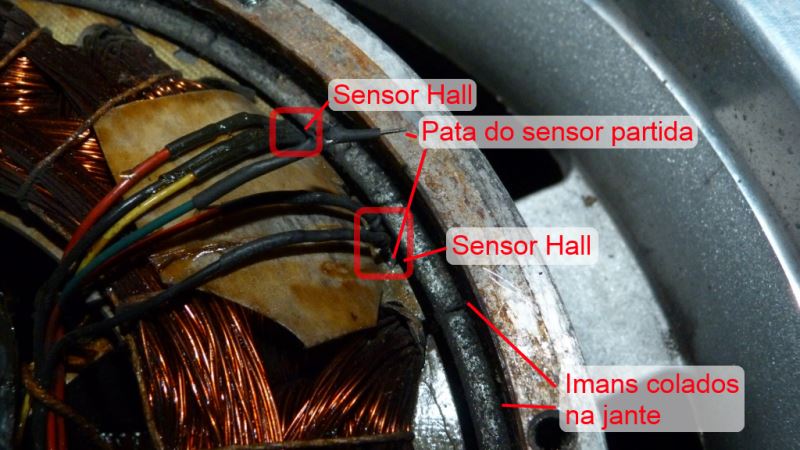

O suspeito é o fio verde da imagem acima. E os sensores são um quadradinhos "embutidos" no induzido, na ponta dos fios mais finos.



Também não sei como tirar todo o "miolo" do motor para fora... no eixo parece ter uma "mola" a fixar, que terá de se abrir para saltar fora...



Já me fartei de puxar pelos contactos do gajo que se partiu (com um alicate) e não sai de lá... devem ter cola... e é difícil chegar aos sensores com a pequena folga que fica entre os imans e o miolo...

[Emanuel Couto]

Vai com calma!

[Emanuel Couto]

Até que enfim que encontro aqui no fórum, alguém da minha área

Desculpe off-topic .

[hmma]

Eu não sou de eletrónica... só vou dando uns toques

Mas de informática há cá muitos curiosamente a taxa de informáticos nos VEs deve ser a categoria mais elevada

[Emanuel Couto]

A minha atividade principal é mesmo informática.
Há mais no fórum!!!? Não conheço

[MRider]

Para conseguires trabalhar a vontade penso que terás que tirar o induzido (miolo) para fora.

[sergio ferraz]

não tem mola nenhuma,mas imãs e um bloco de ferro
puxa com muita força

[DAndrade]

A minha atividade principal é mesmo informática.
Há mais no fórum!!!? Não conheço

És dos Açores, de que ilha?

[Emanuel Couto]

S.Miguel.

[serges]

Vamos nos manter no tópico, isso podia ter sito feito por mensagem privada.

Quanto ao tópico.

Boa sorte mas com o Jmal a dar te dicas safas te bem... boa sorte

Sent from my MB526 using Tapatalk 2

[Roger a Jazz]

Boas fotos, mas isso para mim é uma confusão.

Não consigo ver lá sensores nenhuns! Isso parece como o funcionamento de um gerador cheio de bobinas! Mas onde estão os ímans?

E quando arrancares esses fios que ligam aos sensores, como os vais conseguir depois ligar?

[hmma]

Os sensores são uns quadradinhos que estão embutidos nos ferros do induzido, que assinalei agora nesta foto, e os imans estão todos por fora, a "forrar" a caixa da jante (porque este motor tem mesmo muitos imans ).

sensores hall.jpg (81.75 KiB) Visto 2587 vezes

Em rotação a parte interior fica fixa, presa ao quadro da mota, e a parte exterior (pneu, jante e imans) é que roda.

Os sensores "detetam" o campo magnético do iman, emitindo um sinal de 5V quando o centro de um dos imans lhe passa por cima. Este sinal faz com que o controlador meta corrente nas bobines/fases apropriadas de maneira a gerar outro campo magnético que empurre o do iman, fazendo então rodar até ao próximo iman e o processo repete-se.

O problema é que os sensores estão colados no ferro com uma cola epoxy qualquer, e além disso não dá espaço para os alavancar para fora com o induzido metido dentro da jante

Um sensor novo é deste género:

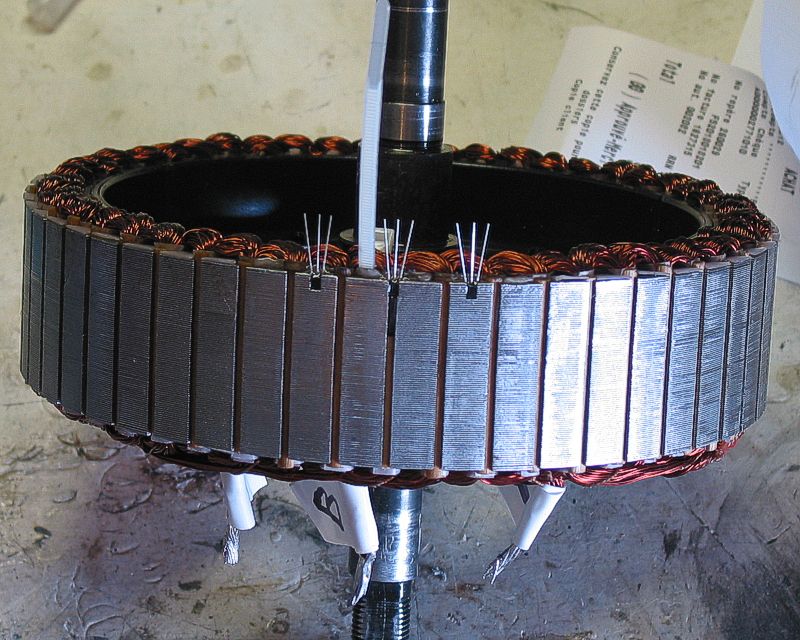

e encaixados no induzido ficam assim:


(foto que encontrei na net)

Agora falta-me é, por um lado, saber qual a referência certa dos sensores utilizados para comprar outros iguais, e, mais importante, arranjar um método/ferramenta para tirar e voltar o colocar o miolo do motor sem estragar nada e sem me aleijar

[jmal]

Com um macaco consegues fazer pressão para ele desencaixar o suficiente para mexeres no hall, não aconselho é a retirar o estator todo, mas a força-lo a sair 2 ou 3 cms não é complicado. E para ele voltar ao lugar basta aliviar o macaco devagarinho. O problema é apoiar a roda/jantar de maneira a se conseguir meter a ponta do macaco no veio do lado contrario.

Ou então uma coisa destas, com comprimento suficiente.

[Emanuel Couto]

Sem fosse um motor de corrente alterna, já não precisava destes sensores, pois a própria rede fazia a alternância.
Mas a corrente DC, segue sempre no mesmo sentido, e tiveram que inventar uma maneira de mudar a polaridade de corrente.
Para criar um campo magnético, de atração e repulsão, para o motor conseguir rodar.

Por isto que os motores DC, são mais caros.

[marcopns]

Eu sabia que o Jorge já tinha publicado algo por aqui sobre esse assunto.
Encontrei...
DB do ogadiv a partir da pagina 10
http://novaenergia.net/forum/viewtopic. ... &start=180

Fotos:
https://picasaweb.google.com/1082784669 ... 9OY_7H5VA#

[hmma]

Obrigado marcopns, era mesmo essas fotos que precisava ver, e já não me lembrava delas.

Nice!

[Jorge Rocha]

Obrigado marcopns, era mesmo essas fotos que precisava ver, e já não me lembrava delas.

Nice!

Pois... na altura o interesse maior foi criticar a forma de eu colocar as fotos, e o conteudo, que era mais importante, nem se olha para ele!

Tenho umas referencias de sensores hall que te podem vir a fazer jeito:

A3290 KUA-T
AH175-PL-A-B

Custaram-me entre 2,5 e 3€ cada um, aqui numa loja de componentes, a TV LAR. Demoraram 3 dias a chegar!
