Projecto revolucionário de energia fotovoltaica

[Emanuel Couto]

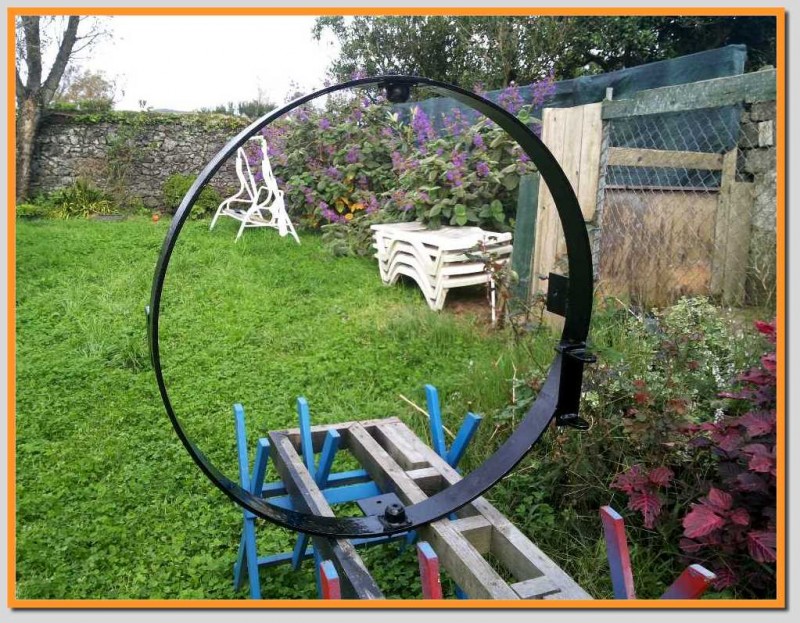

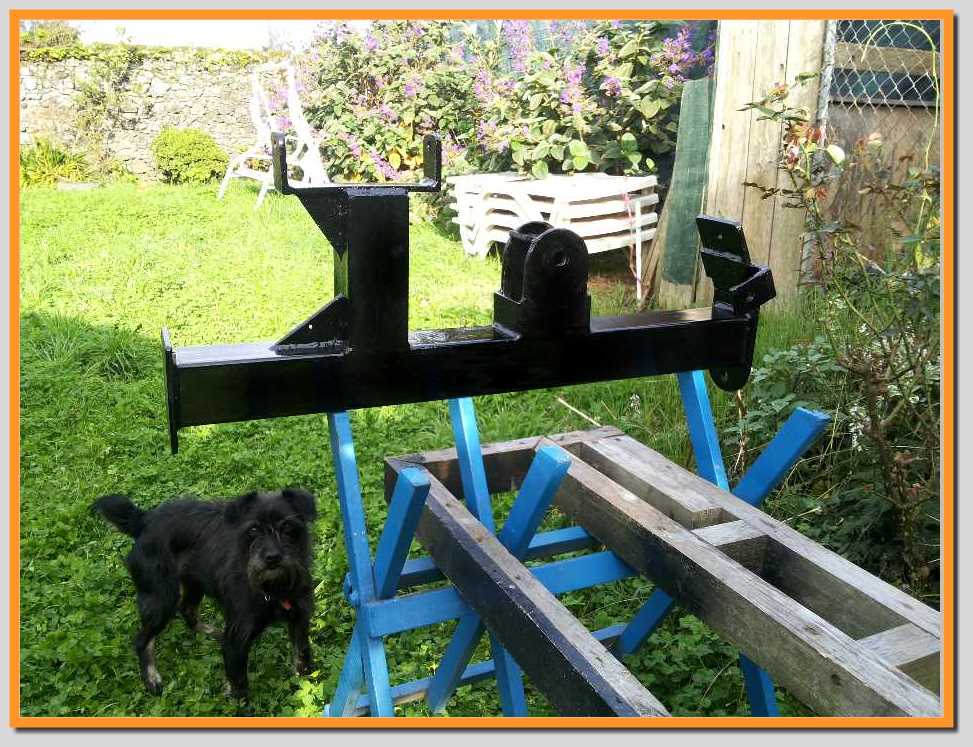

Peça pronta.

[MRider]

oh pa ....

E esses painéis ja estão a apanhar sol ou ainda não ?

[nunopaulo1975]

Oh Emanuel o canito está com má cara !

[MRider]

Oh Emanuel o canito está com má cara !

Ele esta a dizer despacha-te que quero ver isso a bombar

[Emanuel Couto]

Por acaso na altura que ia registar a foto, a Farrusca resolveu aparecer, até achei engraçado

[Esteves]

Emanuel Couto, não querer ser desmancha-prazeres mas se é para colocares 9 painéis (juntos) nesse suporte hummmmm pode ser que não mas olha que é fraco.
Ainda que lhe metas o sistema de defesa mesmo assim é preciso ter cuidado… já são alguns painéis…

[Emanuel Couto]

Ora Esteves!!
Fazes muito bem em alertar/informar algo que não esteja bem!!! E só tenho a agradecer os comentários contrutivos, que vão no sentido de me ajudar neste projeto, pois várias cabeças pensam melhor que uma.

Sem falar na tremenda responsabilidade que é construir uma coisa destas!
Se uma estrutura destas cair! Não é só o prejuízo dos painéis e estrutura, mas como fica num sítio alto, pode cair em cima de um carro, de uma pessoa, abrir um buraco nas telhas da casa, sei lá o que mais pode fazer!

Agora falando da peça em si!

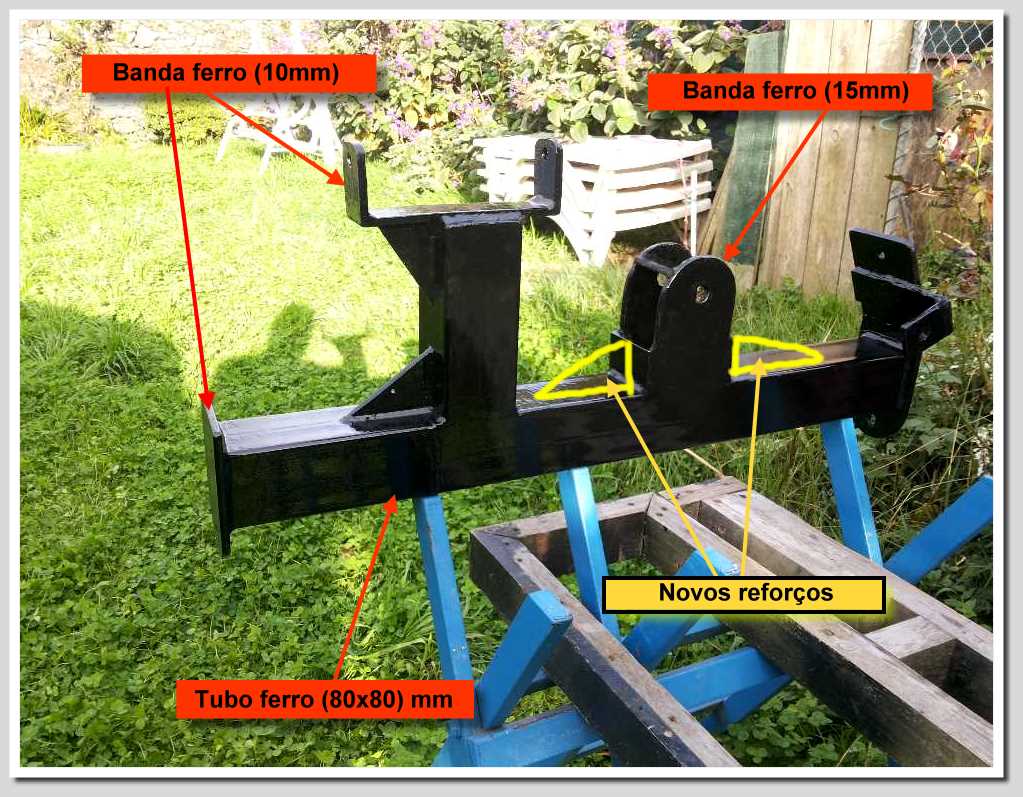

Realmente na fotografia, parece um pouco fraca, mas esta peça de fraca não tem nada!

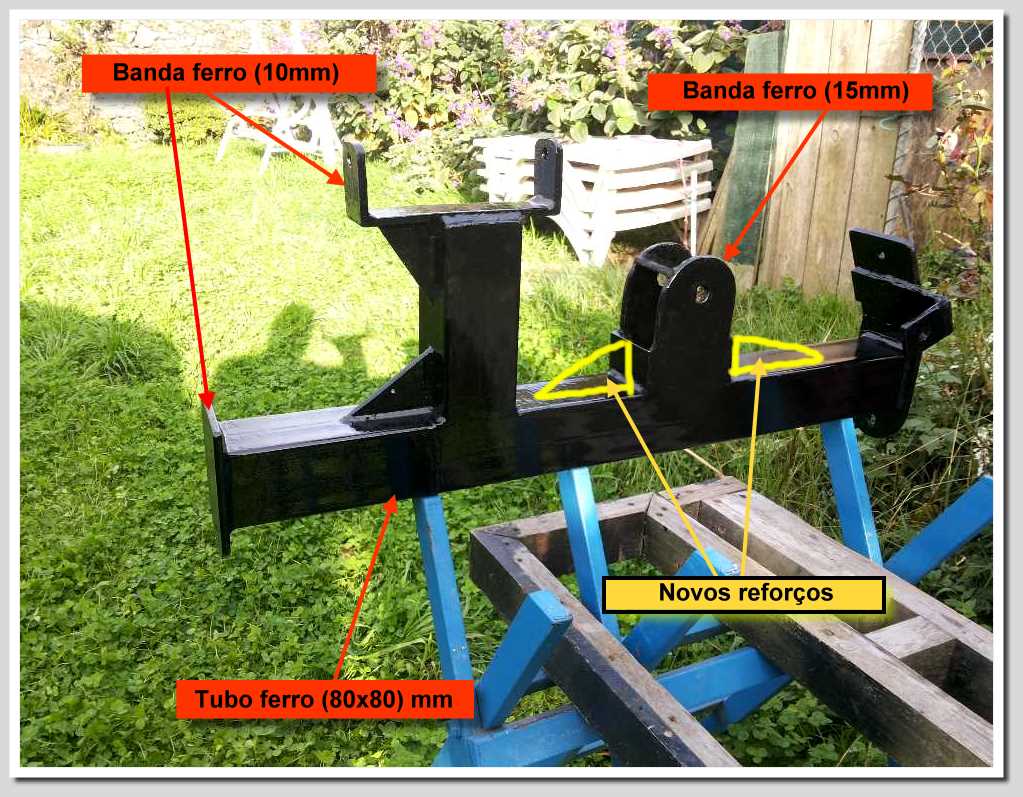

Por exemplo, tem tubo quadrado 80x80, parede grossa, a banda de ferro das duas fixações das pontas, são de 10mm de espessura, da fixação do centro e de 15mm, dos motores 10mm, foi tudo bem soldado.
A peça ficou muito sólida, apesar disso, e seguindo o teu conselho!
(Vou colocar mais dois reforços indicados na foto)

(Agora não vou negar da minha preocupação em como isto tudo se vai comportar)

Já me esquecia! Infelizmente só vou colocar 8 painéis na estrutura!
(Fiz uma simulação do alinhamento dos painéis) e fica horrível com 9, pelo menos se fosse 10, ficaria melhor.
Um, lá terá que ficar fixo.

[Esteves]

Ok, eu dei conta que o tubo é 80*80 o que é fraco, não sei qual é a espessura de parede mas convém que seja acima dos 5mm.

Emanuel Couto não sei se reparas-te na dica que eu dei no meu post,mas se é para colocares 9 painéis (juntos) então se tiveres condições que tens, tenta dar uma folga entre painéis o mais que possas.

Não sei se vais usar o mesmo sistema como o anterior, estrutura de tubo 40*100 mm, se calhar para ajudar a minimizar a resistência ao vento é tirar peso, então aproveitando material da mesma estrutura fazias um H aplicavas no anel que tens onde fixa os atuadores e arranjavas 4 barras de perfil de alumínio iguais aos que usam nos seguidores comerciais.

Talvez te fica-se mais em conta, menos resistência ao vento e mais seguro.

[Emanuel Couto]

Oh Esteves!! Julgava que estavas a falar das articulações
O tubo é o elemento mais resistente da peça, pode suportar várias toneladas!!
Pois é extremamente compacto, tem menos de um metro de comprimento, 80x80, parede de (10mm). Vi suportes de seguidores muito maiores que os 8 painéis que vou colocar com tubos apenas um pouco maiores do que este!
Só se rebentar pelas soldaduras, pois o tubo foi aumentado, mas ficou bem soldado.

A estrutura da base dos painéis vai continuar no mesmo sistema!
E como tenho a mesma resistência desde o centro até aos lados, torna-se mais fácil aumentar mais módulos, para cima, baixo e lados.

(Se fosse para mudar para H, aqueles tubos não serviriam, pois são muito finos para tal)

Da próxima vez que isto for modificado, para suportar mais painéis, este suporte irá ficar completamente diferente, aí vai haver um grande (H) mas nunca ficará como a estrutura de alguns seguidores que vemos por aí, vai ficar mais resistente.

Falando um pouco da estrutura em que vão ser colocados os painéis, ser tão resistente!
Já vi muitos seguidores cujas barras que suportam os painéis serem muito finas, ficando as molduras de alumínio dos painéis muito expostas às forças do vento, principalmente com ventos muito fortes, aquilo vibra tudo, e está sujeito a estalar o vidro dos painéis, (sei que muitos já foram à vida por este fato) ainda para mais os construtores, para poupar no metal, estão fabricando molduras menos resistentes.

Na minha estrutura, mesmo como tinha antes (com ventos muito fortes) havia vibrações, do mastro, da peça central, (que foi modificada) das folgas das articulações dos motores, que um centímetro no centro da estrutura, nas pontas representa vários centímetros... mas nunca dos painéis (aquilo não mexia) tb com um tubo daqueda espessura, não podia.

E como sei bem os ventos fortes que fazem por aqui, dos sustos que apanhei o inverno passado, parecia que ia arrancar o mastro, e o "sofrimento" do ponto mais fraco disso tudo (o motor), e até a anilha que faz o espaçamento ficou toda torcida.

Mas como te disse anteriormente, vou reforçar a articulação central, já que o peso todo vai se concentrar neste ponto, já nas pontas da peça, faz menos força, pois o peso é distribuído por dois pontos.

[Emanuel Couto]

Esteves, não percebi
(Emanuel Couto não sei se reparas-te na dica que eu dei no meu post,mas se é para colocares 9 painéis (juntos)

[Emanuel Couto]

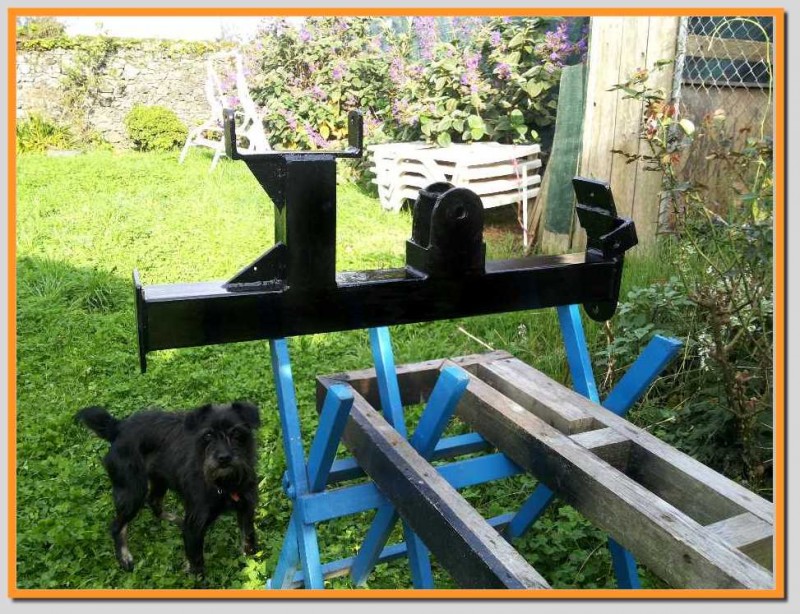

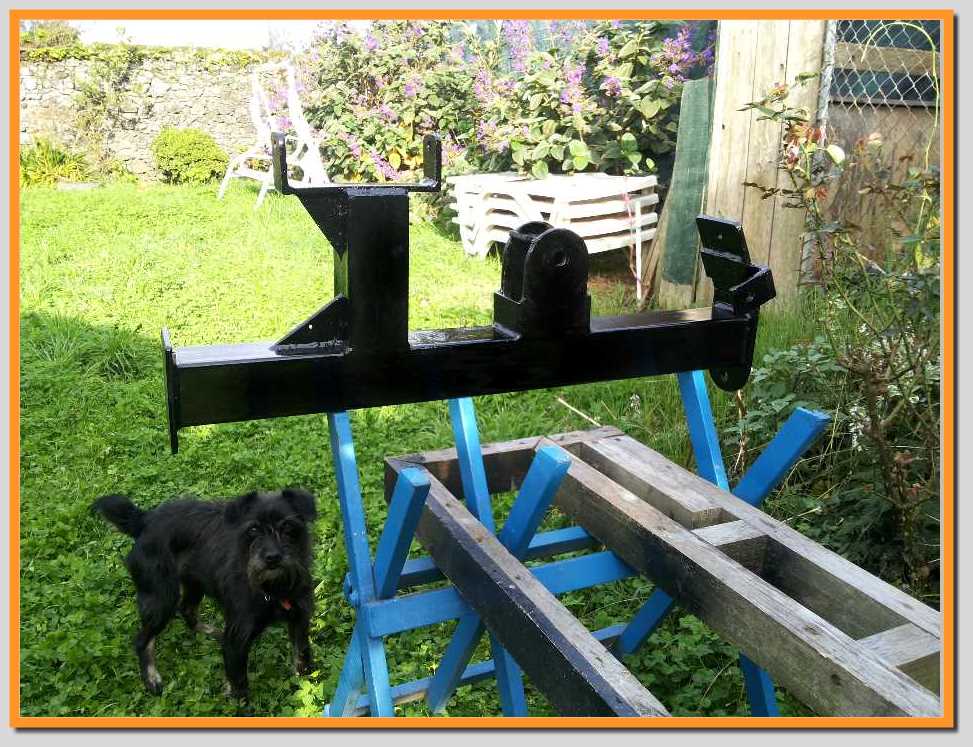

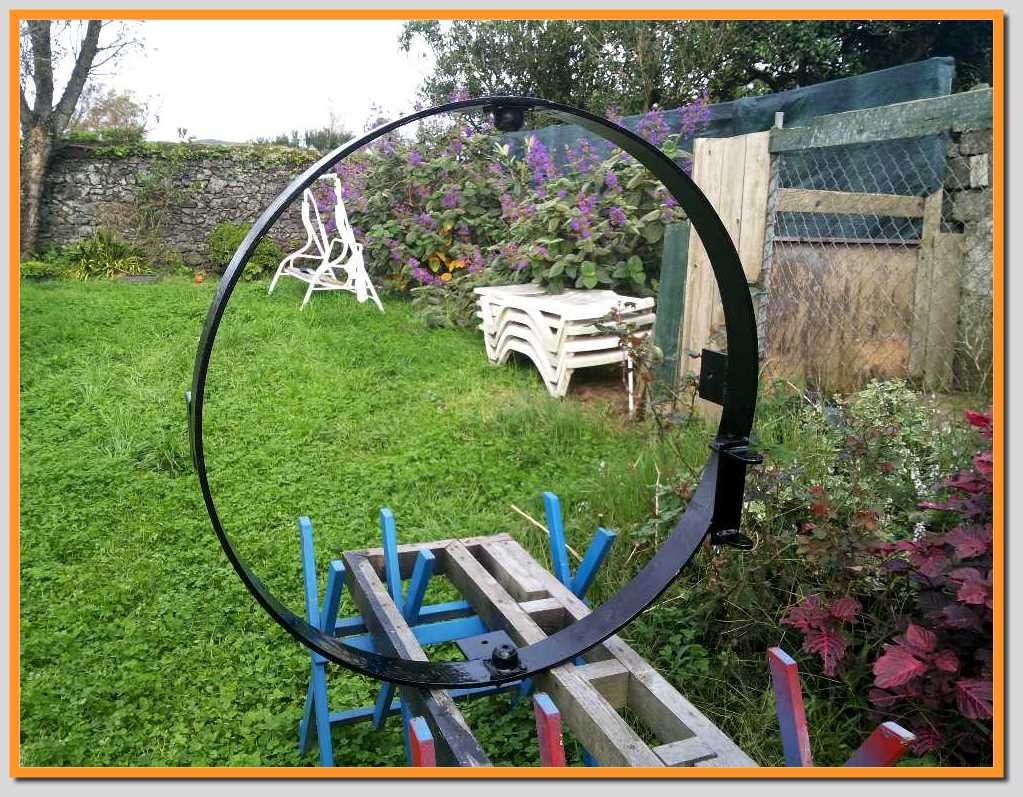

Mais uma peça modificada!
Retirei o triângulo de ferro, e um afinador (que nunca serviu para nada) da parte superior do arco, agora o motor vai ficar mais próximo do centro do arco, (mais afastado do centro) facilitando a sua tarefa, e eliminei algumas folgas associadas (penso eu que sim) nada disso foi testado

[Emanuel Couto]

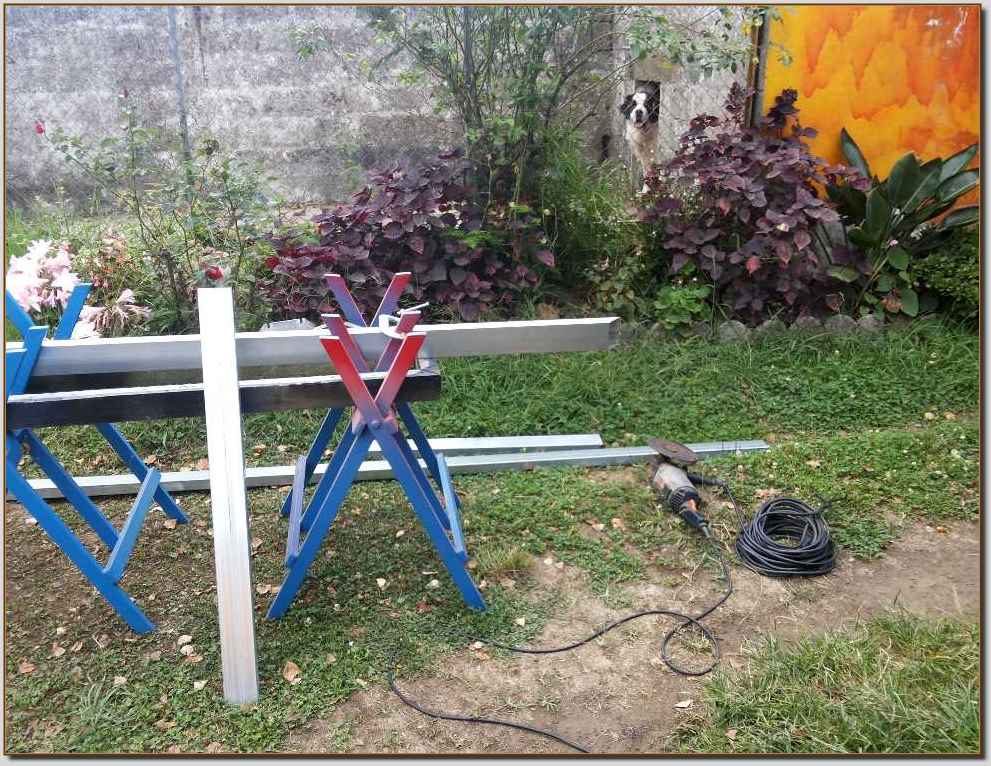

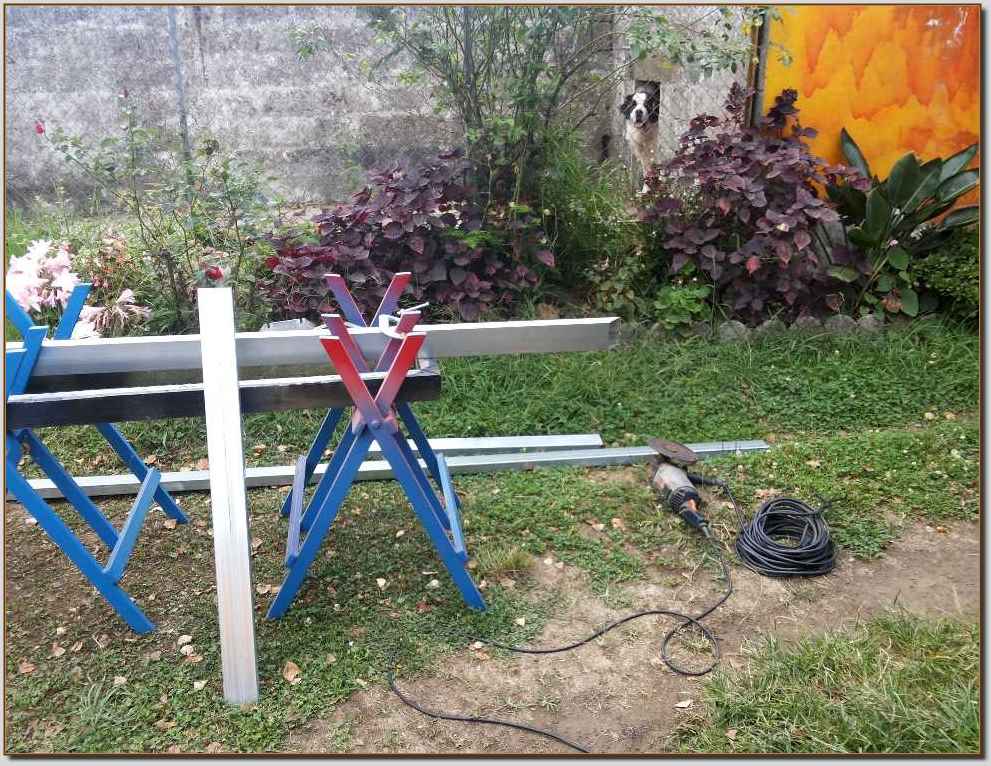

Já a cortar os tubos para o aumento da estrotura

[Emanuel Couto]

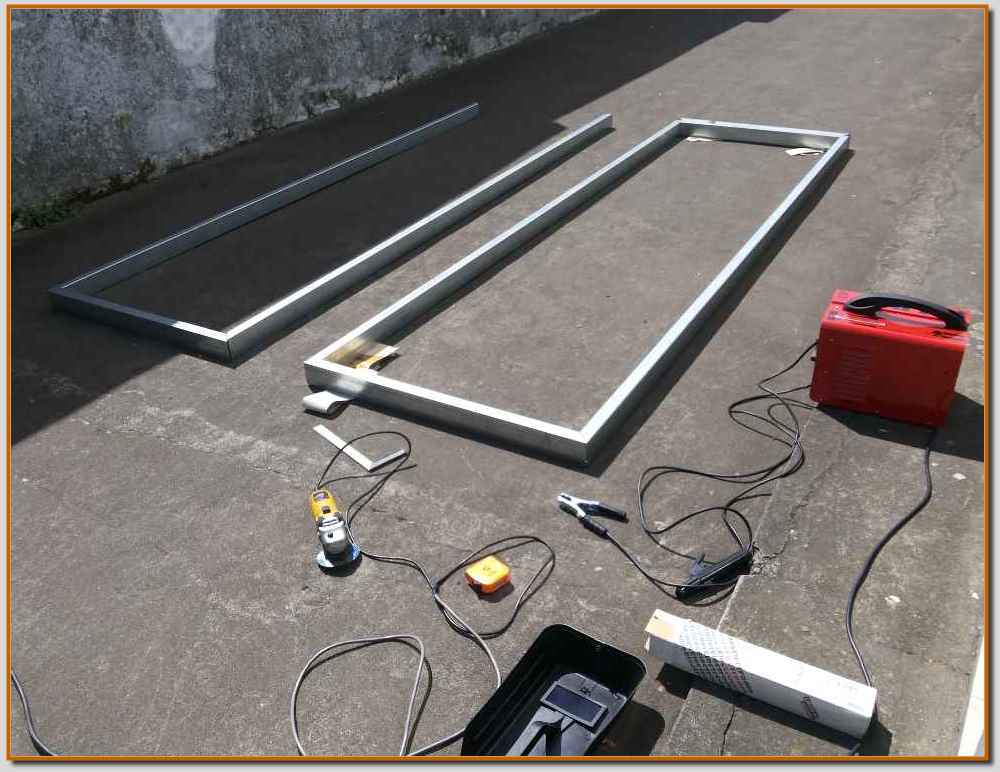

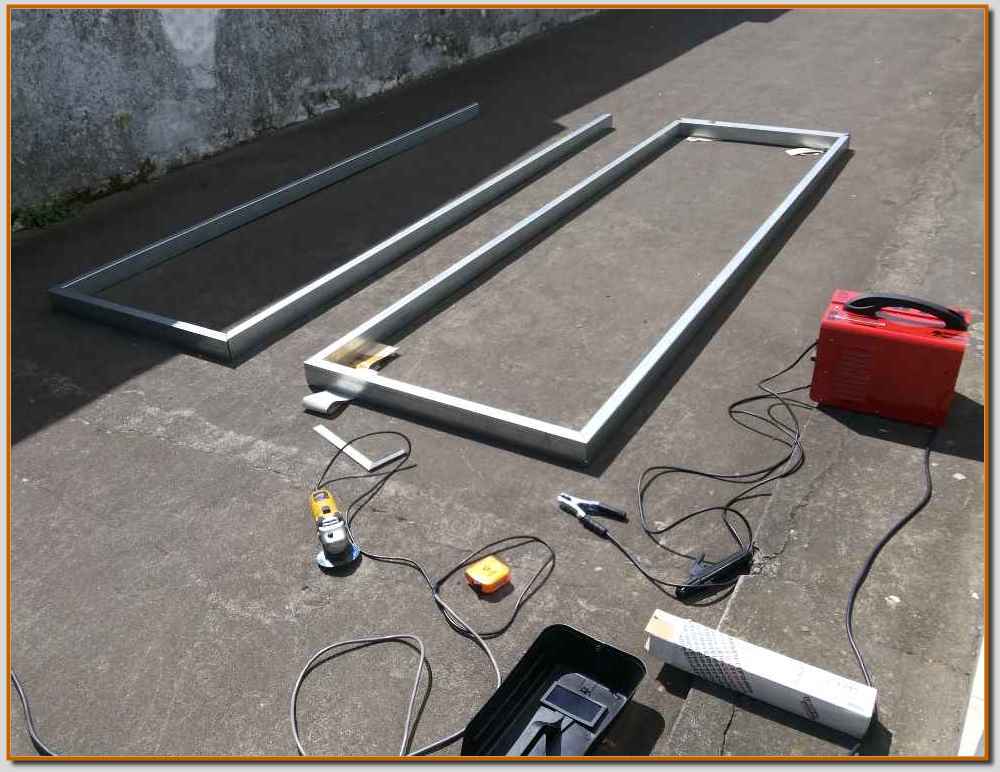

Formando os aumentos para os novos painéis.

[MRider]

Estas a utilizar energia da rede ou do teu sistema , para essas modificações ?

[Emanuel Couto]

Neste momento, o meu sistema é composto por apenas (1) painél fixo, que mal da para a iluminação

[Emanuel Couto]

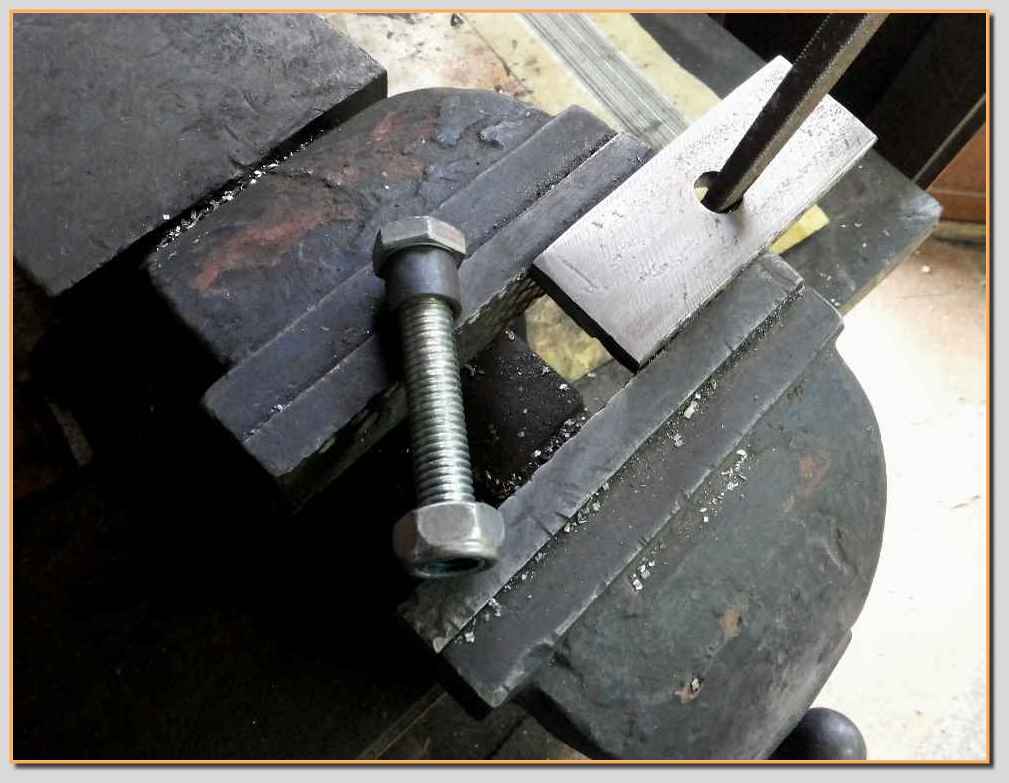

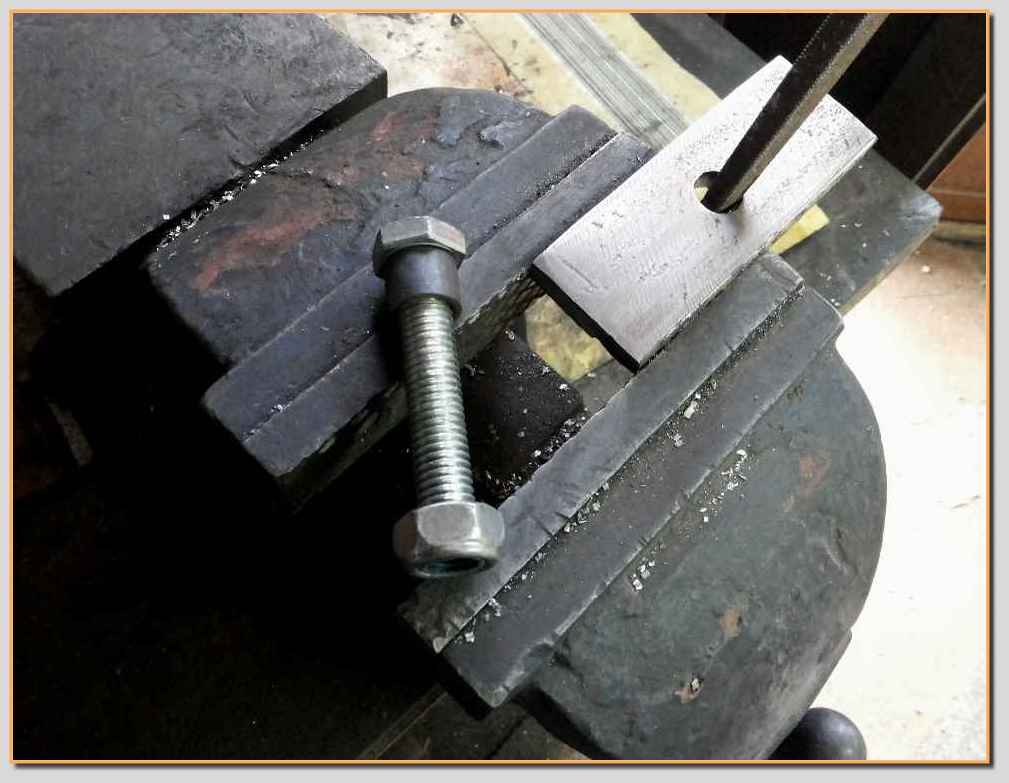

Minimizando as folgas dos furos ao maximo.

[MRider]

Ok força nisso .
Ps. Podias ligar o painéis provisoriamente

[Emanuel Couto]

Ok força nisso .
Ps. Podias ligar o painéis provisoriamente

Sim podia, mas era mais painéis para carregar para lá e para cá sem falar nas sombras ao longo do dia.

[Esteves]

Esteves, não percebi
(Emanuel Couto não sei se reparas-te na dica que eu dei no meu post,mas se é para colocares 9 painéis (juntos)

Boas,

Se é para colocares 8 painéis, então se tiveres condições que tens, tenta dar uma folga entre painéis o mais que possas.


Era isso que eu quero dizer.

[Emanuel Couto]

Boas!
Esteves! Será que a tua dica, de colocar os painéis mais afastados uns dos outros, é para haver uma maior circulação de ar, baixando um pouco a temperatura em dias muito quentes, aumentando o rendimento !?

Se é isso! É uma boa idéia!
Mas no meu caso será impossível, os primeiros 4 painéis, vão para o mesmo sítio dantes, e os novos aumentos já estão cortados à medida.
