O 2ª do Silva

[silva_fuinha]

bons ventos a todos.
tenho andado um pouco desaparecido, mas ñ ando parado.
gostava que avaliassem o meu trabalho, por favor, obrigado.
mas isto é só um pequeno começo, pois ainda falta muito, e conto com a ajuda do pessoal.

[silva_fuinha]

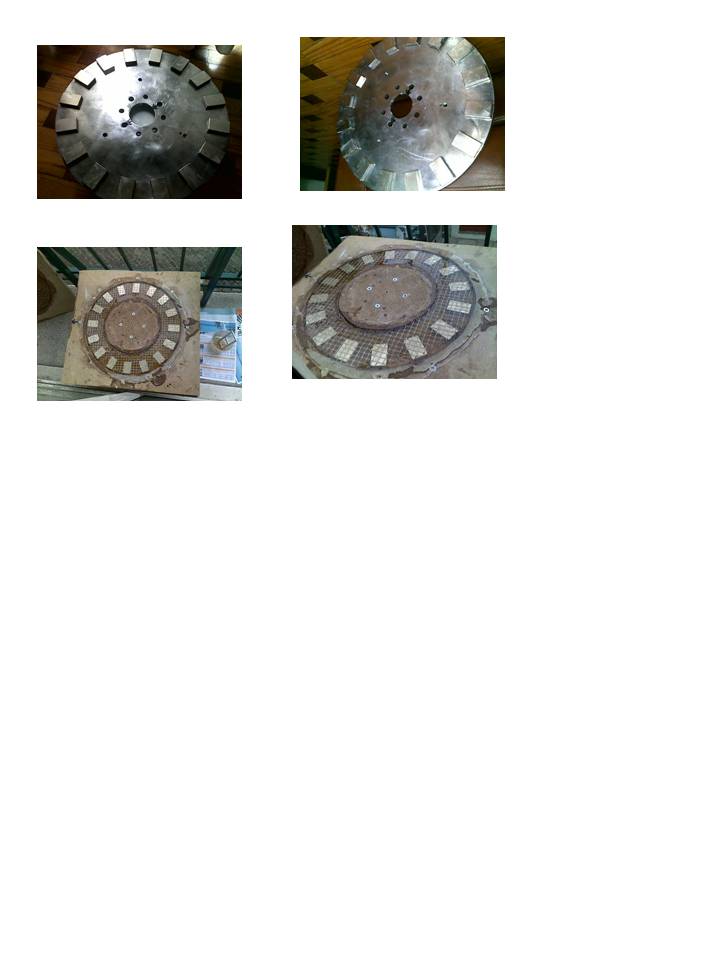

o primeiro disco.

[silva_fuinha]

o segundo acabei-o mesmo agora .

[Josenir]

isso é uma obra de arte ! faz até pena expor a sol e chuva. meus parabéns

[silva_fuinha]

obrigado o elogio josenir, e compreendo perfeitamente a sua (aflição), pois você como é adepto dos alternadores automotivos, claro!
mas, eu desses motores ñ pesco nada, e destes pouco mais, mas .... como diz o outro, vamos em frente.

[silva_fuinha]

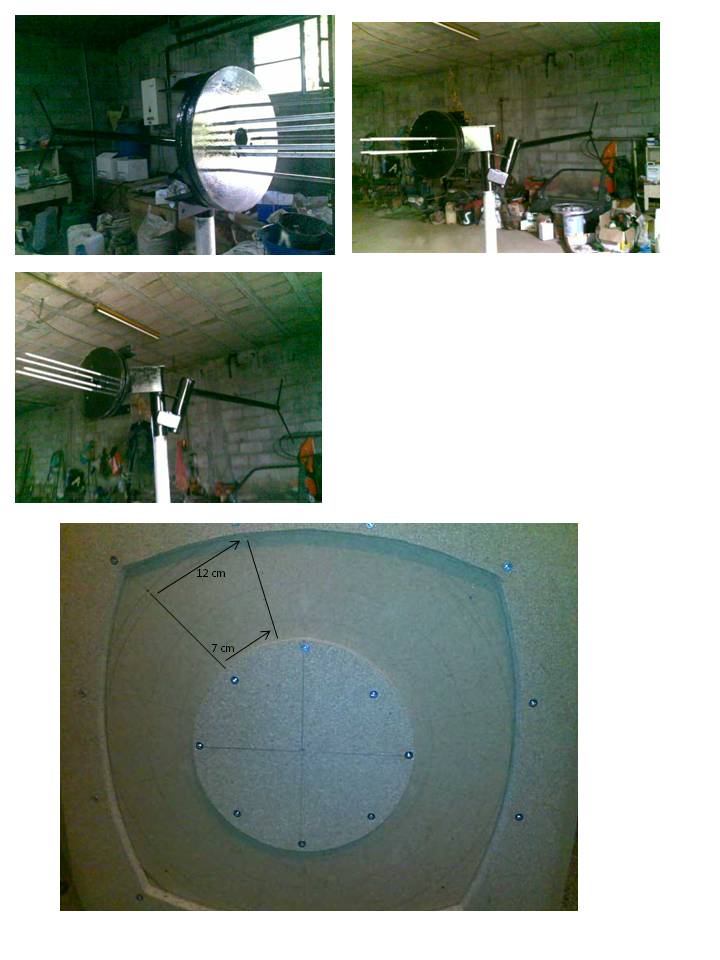

aki vai mais uns pequenos avanços.
a armação já esta pronta, apenas falta a tábua da cauda, e os dois pratos de imans tb já estão colocados, agora vou passar a fase de teste das bobines.
podem me dar uma ajuda a dimensionar o formato das bobinas?
obrigado.

[silva_fuinha]

podem me dizer se esta estratégia é boa?
http://www.otherpower.com/17page1.html
eu estou disposto a fazer alguns testes, mas se tiver-mos um prévio molde, melhor.
obrigado.

[silva_fuinha]

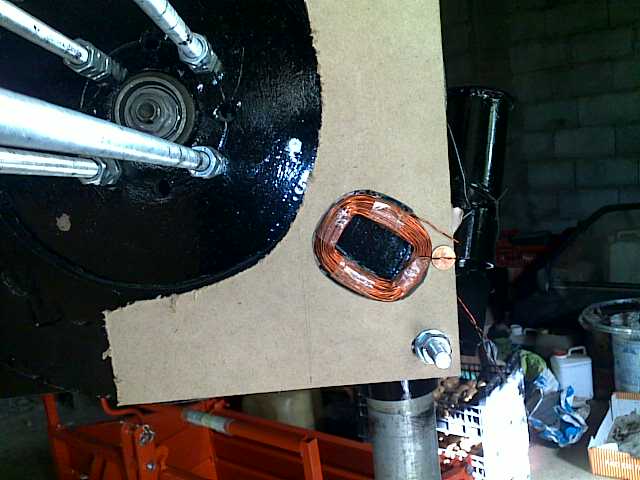

testei um formato simples de bobine, mas o fio ñao foi colado o que me obrigou a ter de afastar os dois pratos de imans mais de 1,5cm. o fio utilizado não sei dizer de que diâmetro é, pois foi retirado de um motor de uma maquina de lavar roupa, ou seja, já esta um pouco danificado, mas contudo deu para sentir a resistência da bobine, e a lâmpada que utilizei é de um carro, de 12v, mas já ñ da para ver os w.
o visor superior dá o numero de rotações por minuto a que os pratos giram, e por baixo esta o voltímetro.
estas avaliações foram feitas um pouco a pressa, mas já animam um pouco.

[silva_fuinha]

aqui esta a maquina em movimento, durante os testes.

[silva_fuinha]

pratos a mais ou menos 60 rotações/m.

[silva_fuinha]

e agora já um pouco mais embalados, pois estou a faze-los rodar com auxilio das mãos.

[silva_fuinha]

boas a todos.
andei a procurar nas lojas aqui na minha parvónia, e encontrei umas pontes rectificadoras (ac kbpc 5006) e já fiz uma busca na net, e confirma o sr. da loja diz, dá para 500v e 50 amp.
vocês peritos acham que é uma boa escolha? o preço que ele me pede é relativamente pequeno, penso que o que ele quer é mesmo despachar-se do material, pois diz que já o tem lá a algum tempo.
obrigado.

[Josenir]

boas a todos.
andei a procurar nas lojas aqui na minha parvónia, e encontrei umas pontes rectificadoras (ac kbpc 5006) e já fiz uma busca na net, e confirma o sr. da loja diz, dá para 500v e 50 amp.
vocês peritos acham que é uma boa escolha? o preço que ele me pede é relativamente pequeno, penso que o que ele quer é mesmo despachar-se do material, pois diz que já o tem lá a algum tempo. obrigado.

na verdade é de 50a x 600v, mas isso não faz nenhuma diferença porque você provavelmente vai usá-la com tensão inferior a 50v. este é um componente relativamente barato mesmo. não se esqueça que só pode contar com no máximo a metade da corrente, ou seja, 25a. os diodos aquecem muito, e se for usar mais que 20% da capacidade (10a) deve usar um dissipador de calor. estas pontes retificadoras possuem um furo no centro para receber o parafuso que faz a fixação do dissipador de calor.

[silva_fuinha]

obrigado pela informação josenir, muito obrigado por responder.
agora só mais uma duvida, estive a medir os amperes dessa mesma bobine e o meu voltímetro a 60 rotações/m dava-me perto de 20a, será ? ou o voltímetro será fraco, e já agora a voltagem tb estará bem.
mais uma questão, que calibre de fio será o mais indicado, para usar nas ligações das bobines? e á saída das pontes rectificadoras?

[Josenir]

obrigado pela informação josenir, muito obrigado por responder.
agora só mais uma duvida, estive a medir os amperes dessa mesma bobine e o meu voltímetro a 60 rotações/m dava-me perto de 20a, será ? ou o voltímetro será fraco, e já agora a voltagem tb estará bem.
mais uma questão, que calibre de fio será o mais indicado, para usar nas ligações das bobines? e á saída das pontes rectificadoras?

medir corrente (ampères) é um pouco diferente de medior tensão (volts). para medir corrente não se deve simplesmente ligar os dois terminais do multímetro ao fios do gerador. é necessário que haja uma carga em série com o multímetro e o gerador. a carga é um dispositivo qualquer que consuma a energia gerada pelo gerador. e neste caso o multímetro vai medir a corrente que está sendo consumida. as lâmpadas incandescentes são o tipo de carga mais indicado para esta finalidade. observe o esquema da figura abaixo e nos informe se é desta forma que está fazendo a medição de corrente.


sobre o fio mais indicado para ligar entre o gerador e a ponte retificadora, como esta distância é curta, inferior a 50cm, a bitola do fio deixa de ser importante. praticamente qualquer fio, em um espaço curto, vai suportar altas correntes. mas para transportar a energia do gerador para a carga, a coisa já muda um pouco. neste caso sim há a preocupação com a capacidade de corrente que o fio pode suportar conforme a distância. como em geral o gerador eólico estará a pelo menos 10m de altura e ainda haverá uma distância até chegar aos aparelhos alimentados, neste caso convém consultar uma tabela de fios.

veja no link abaixo você verá uma tabela de bitola de fios que pode dar uma ideia sobre bitola do fio x corrente.

http://novaenergia.net/forum/viewtopic. ... 3&start=99

[silva_fuinha]

vou ver se me emprestam um aparelho para comprovar os valores da bobine, antes de comprar fio novo para fazer as outras doze.
com a placa dissipadora fica mais ou menos com este aspecto, correcto.

[silva_fuinha]

boas noites a todos.
afinal de contas o meu multímetro estava com a pilha muito fraca, e dai os valores estarem esquisitos, mas agora finalmente fieis e fidedignos. aqui vão:

a bobine feita com o fio e uma moeda de 1 centimo para ver mais ou menos a espessura do mesmo.

[silva_fuinha]

...

[silva_fuinha]

como já havia dito, o monitor de cima avalia as rotações por minuto.
voltagem rectificada, corrente continua.
