Anemómetro Caseiro com Célula de Impressora

[Elias_NP]

olá a todos,
apesar de já existirem aqui vários tópicos sobre anemómetros, resolvi criar mais um para ilustrar a utilização de uma fotocélula de infravermelhos retirada de uma impressora. aqui vai:

materiais utilizados:
haste de suporte: tubo de alumínio
veio: mini varão de aço inóx (não me lembro de onde o retirei)
suporte do veio: fazia parte de um pequeno motor eléctrico, ao qual retirei o rotor e o estator.
tem umas chumaceiras em bronze onde o aço do veio desliza com muita facilidade.
campânulas: são em chapa metálica. provêm de umas tampas de saleiros que cortei para aproveitar apenas a parte semi-esférica.
centro das campânulas: uma peça em plástico que retirei de uma bugiganga qualquer de 1€ (bazar chinês, esse manancial inesgotável de tralha!).

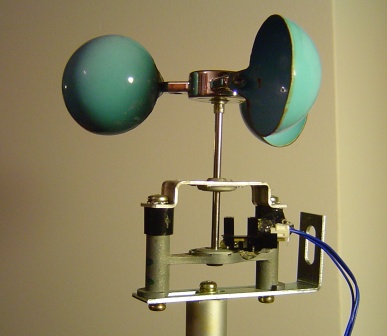

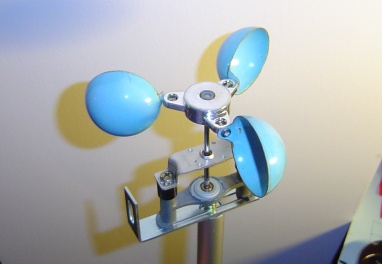

eis o aspecto inicial:

[Elias_NP]

após ter todos os elementos colocados, verifiquei que o anemómetro rodava com muita facilidade. bastava um pequeno sopro para ficar a rodar durante alguns segundos.

foi então a altura de aplicar a fotocélula junto ao eixo.

a fotocélula foi retirada de uma impressora e é na realidade constituída por um led emissor de infravermelhos (de um lado do sensor) e um foto detector (localizado no lado oposto do sensor).

o funcionamento da fotocélula baseia-se no seguinte:
quando o espaço entre o led emissor e o foto detector está bloqueado por algum objecto o foto detector não receber radiação ir e apresenta uma resistência eléctrica muito elevada. quando o espaço entre ambos está livre, a radiação ir atinge o foto detector e este baixa a sua resistência eléctrica consideravelmente.

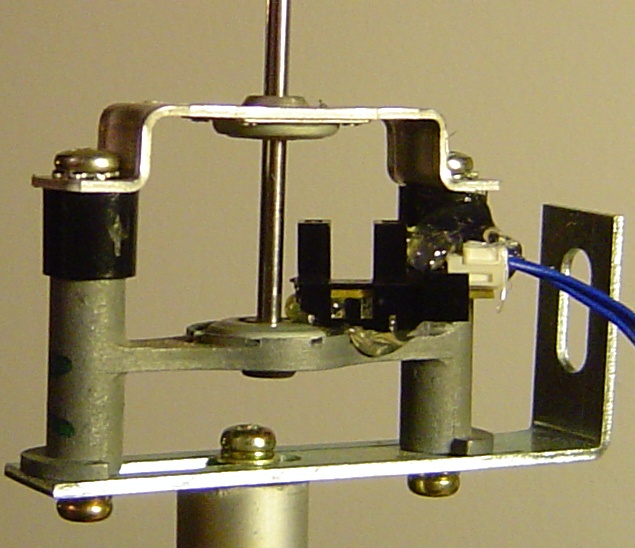

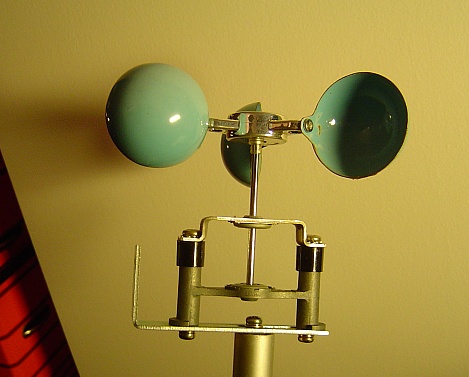

eis o aspecto da fotocélula aplicada no anemómetro:

[Elias_NP]

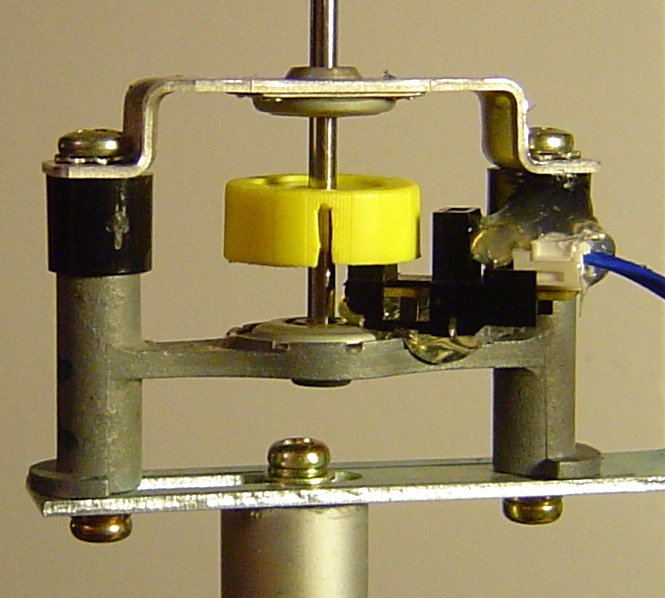

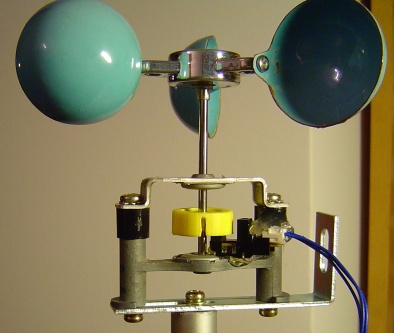

após ter colocado a fotocélula, foi a vez de fixar ao veio uma peça plástica com uma indentação de modo a que em cada volta do eixo o percurso óptico da fotocélula ficasse temporariamente desobstruído.

pode-se utilizar mais do que uma indentação, mas depois há que ter em conta que haverá mais que um impulso por volta.


não tenho imagem a ilustrar, mas é obviamente necessário cobrir esta parte inferior do anemómetro com uma tampa opaca para que a luz do dia não interfira com as medições. irá também proteger da chuva.

[Elias_NP]

o passo seguinte foi criar um pequeno circuito que alimenta a fotocélula, mais propriamente o diodo emissor e simultaneamente amplifica o sinal gerado no fotodetector.

após algumas medições utilizei uma fonte de 5volt e alimentei o led com 10miliamperes. para a ampliação do sinal utilizei um transistor pnp banal respeitando as correntes máximas mencionados nas especificações do mesmo.

neste momento não tenho digitalizado o esquema do circuito que utilizei. oportunamente o postarei aqui.

o resultado deste pequeno circuito é uma onda quadrada com um pico de cada vez que o anemómetro dá uma volta (e que a indentação passa no percurso óptico da fotocélula). o mesmo é dizer que por cada volta é gerado um impulso eléctrico pelo circuito.

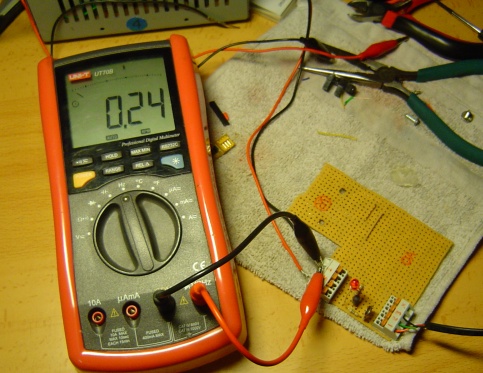

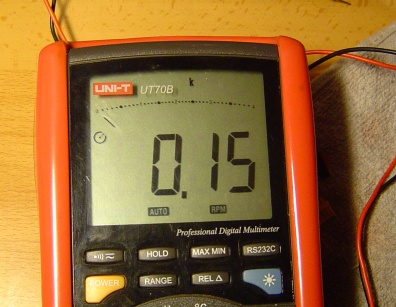

bastou pois ligar o multímetro na função rpm para poder obter uma leitura.

chamo a atenção para o facto das unidades estarem em kilo rotações por minuto, krpm.

[Elias_NP]

o objectivo deste projecto é monitorizar a velocidade do vento, sendo que para isso é necessário registar periodicamente as medições obtidas.

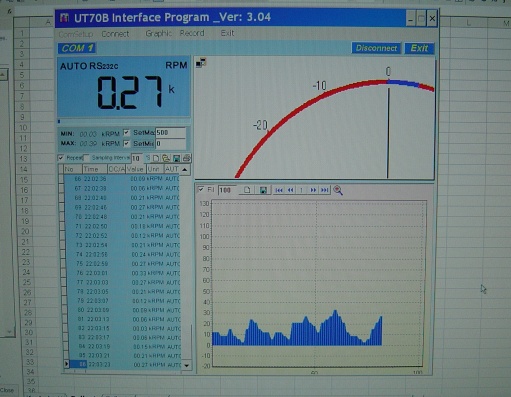

neste caso essa tarefa é fácil pois o multímetro traz software de ligação ao pc, ligando através de rs232.



por sua vez o software também permite exportar os dados registados para folhas de cálculo onde podem ser trabalhados.

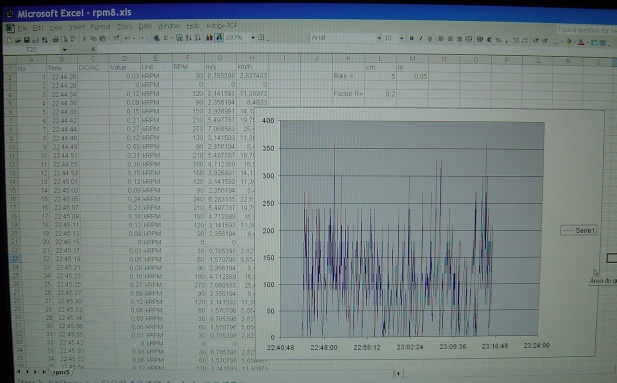

em baixo seguem imagens das medições obtidas após ter colocado o anemómetro no telhado do prédio (moro no último andar).

ps: espero que os vizinhos não notem, senão ainda vou ter problemas na próxima reunião de condomínio, hehehe.

[Sun_rise_pt]

olá, elias_np.

acho que se essa máquina estiver calibrada irá fazer um jeitão a muita gente interessada no assunto.

é sembre bom encontrar na net quem faz algo interessante. parabéns!!!

[jmal]

parabéns pela ideia e pelo desenvolvimento, muito bom.

[mauri]

o objectivo deste projecto é monitorizar a velocidade do vento,

pergunta: e electricidade? não se podia adaptar? esta pergunta é de quem não percebe nada do assunto!

[quote
ps: espero que os vizinhos não notem, senão ainda vou ter problemas na próxima reunião de condomínio, hehehe. [/quote]

aqui não te safavas! nem ao telhado podias ir!


parabéns pelo trabalho realizado! sempre em frente!

[silva_fuinha]

tb te dou os meus parabens, , pois é de uma utilidade enorme, só falta agora converter, as rpm por ex. para velocidade, por intermédio de uma escala, se estiveres interessado na velocidade do vento, e para isso é so te deslocares ao instituto de meteorologia da tua zona e pedires para te darem uma ajuda.
tá se bem.

[xpto]

parabens, gostei bastante da ideia da fotocélula...
uma coisa interessante era alguém desenvolver um esquema para podermos ligar o anemómetro ao pc para podermos registar os valores!!

[Elias_NP]

parabens, gostei bastante da ideia da fotocélula...
uma coisa interessante era alguém desenvolver um esquema para podermos ligar o anemómetro ao pc para podermos registar os valores!!

estou a trabalhar neste momento na ligação ao pc. foi difícil arranjar uma maneira de medir os impulsos facilmente a partir do pc. eu queria utilizar o número mínimo de componentes e trabalhar mais em programação onde estou mais à vontade. assim decidi utilizar a velhinha porta de série. de forma muito resumida posso adiantar que o sistema funciona da seguinte forma:

1 - de cada vez que o anemómetro dá uma volta, o foto receptor baixa a sua resistência relativamente ao comum
2. - com isto polarizo um transistor pnp de modo a que ele passa a fazer o papel de um relé em electrónica de estado sólido. (fecha momentaneamente o circuito em cada volta do anemómetro).
3 - na porta de série ligo o pino de saída (tx) e o pino de chegada (rx) de modo a que o transistor fica no meio, e de cada vez que é polarizado os pinos tx e rx ficam ligados directamente (circuito fechado).

4 - software: estou a programar em visual basic. o truque consiste em estar constantemente a enviar uma mensagem (string) para a porta de série.
se o circuito está aberto a string não consegue passar para o pino de recepção. mas, quando o transístor por acção do anemómetro fecha o circuito, a string é recebida.
5- o programa mede os milissegundos que passam entre a chegada de duas strings e calcula as rpms.

parece fácil mas há muitos detalhes a resolver na programação.

hoje, após ter passado alguns dias a escrever o programa e ter montado um circuito provisório, já deu para fazer alguns testes e a coisa funciona muito bem.

agora resta-me passar o circuito a definitivo (pcb) e terminar o programa de modo a que apresente a medição instantânea no monitor e que crie um ficheiro com as medições efectuadas ao longo do tempo.
vou usar um pc portátil velhinho para o qual já não tenho outra utilidade mas que permite correr o programa perfeitamente.

quando terminar estes passos volto a informar e a carregar umas fotos.

[jmal]

parabens, gostei bastante da ideia da fotocélula...
uma coisa interessante era alguém desenvolver um esquema para podermos ligar o anemómetro ao pc para podermos registar os valores!!

estou a trabalhar neste momento na ligação ao pc. foi difícil arranjar uma maneira de medir os impulsos facilmente a partir do pc. eu queria utilizar o número mínimo de componentes e trabalhar mais em programação onde estou mais à vontade. assim decidi utilizar a velhinha porta de série. de forma muito resumida posso adiantar que o sistema funciona da seguinte forma:

1 - de cada vez que o anemómetro dá uma volta, o foto receptor baixa a sua resistência relativamente ao comum
2. - com isto polarizo um transistor pnp de modo a que ele passa a fazer o papel de um relé em electrónica de estado sólido. (fecha momentaneamente o circuito em cada volta do anemómetro).
3 - na porta de série ligo o pino de saída (tx) e o pino de chegada (rx) de modo a que o transistor fica no meio, e de cada vez que é polarizado os pinos tx e rx ficam ligados directamente (circuito fechado).

4 - software: estou a programar em visual basic. o truque consiste em estar constantemente a enviar uma mensagem (string) para a porta de série.
se o circuito está aberto a string não consegue passar para o pino de recepção. mas, quando o transístor por acção do anemómetro fecha o circuito, a string é recebida.
5- o programa mede os milissegundos que passam entre a chegada de duas strings e calcula as rpms.

parece fácil mas há muitos detalhes a resolver na programação.

hoje, após ter passado alguns dias a escrever o programa e ter montado um circuito provisório, já deu para fazer alguns testes e a coisa funciona muito bem.

agora resta-me passar o circuito a definitivo (pcb) e terminar o programa de modo a que apresente a medição instantânea no monitor e que crie um ficheiro com as medições efectuadas ao longo do tempo.
vou usar um pc portátil velhinho para o qual já não tenho outra utilidade mas que permite correr o programa perfeitamente.

quando terminar estes passos volto a informar e a carregar umas fotos.

porque não usas a porta paralela, é bem mais simples, tens entradas e saídas digitais, e é simples de programar.

[Elias_NP]

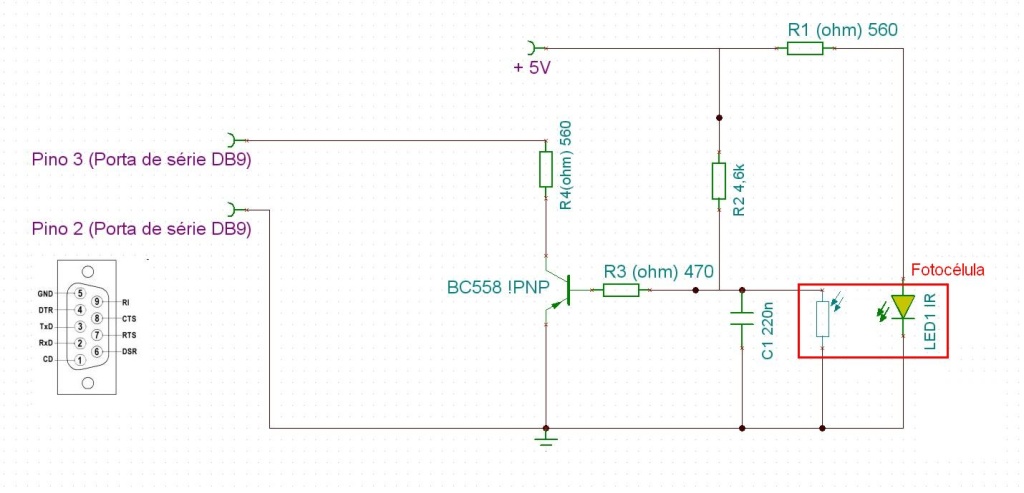

em baixo deixo o esquema do circuito de ligação entre o anemómetro e o pc.
