Sistema fotovoltaico para autoconsumo

[pedro.claro143]

Ola a todos,

Tenho acompanhado o fórum (sem nunca participar) e venho agora criar o 1º post.

Em Novembro passado e como todo o assunto do autoconsumo a começarem a aparecer, decidi instalar um sistema para autoconsumo. A minha ideia era começar “devagar” e ver se realmente valia a pena pois o objetivo nunca seria de injetar na rede, mas o de diminuir o consumo contante que possuo de frigorifico, arcas congeladoras, bomba de pressão de água, etc durante o período de "fora de vazio" onde os painéis poderiam funcionar, usufruindo assim da diminuição do consumo "fora de vazio" (mais caro).

Uma vez que tenho alguma formação na área da eletrônica decidi comprar o material todo e fazer eu próprio a instalação, comprei 2 painéis de 250W da Renesola (por 230€ cada acho que foi um bom negocio), inversor Mastervolt 600W por 270€ mais acessórios(cabos, caixas, disjuntores, buchas, parafusos etc) por mais uns 50€ penso.

Com contador Bi-Horario, possuía os seguintes consumos:
Vazio: 151 Kw
Fora de Vazio: 230Kw
Mais a potencia contratada de 10,35kVA e impostos á mistura tinha uma conta de mais ao menos 125€/mês

Não tenho gráficos para mostrar  mas monitorizei o consumo entre Novembro e Maio tendo tido com esta instalação de 500W em media 2.3Kw/dia (tendo a produção variado entre 0.2Kw e 4.1Kw).
Penso que será “normal” uma vez que era Inverno com dias nublados e chuvosos, muito certamente agora na primavera/verão irá aumentar.

Resumindo, com a “pior” parte do ano poupei de Novembro a Maio poupei +/- 100€.

Hoje, quando olho para as taxas de juro oferecidas pelos bancos, acho que foi um bom investimento.
O meu próximo passo será adicionar mais um painel para “maximizar” o uso do inversor.
Deixo em baixo algumas fotos.

Pensei na possibilidade de instalar mais uns painéis com um inversor hibrido e algumas baterias, para reduzir ainda mais o consumo, mas não sei se irá compensar pois vou usar a energia acumulada nas baterias no período de vazio onde a energia ai é mais barata.

O que acham ?

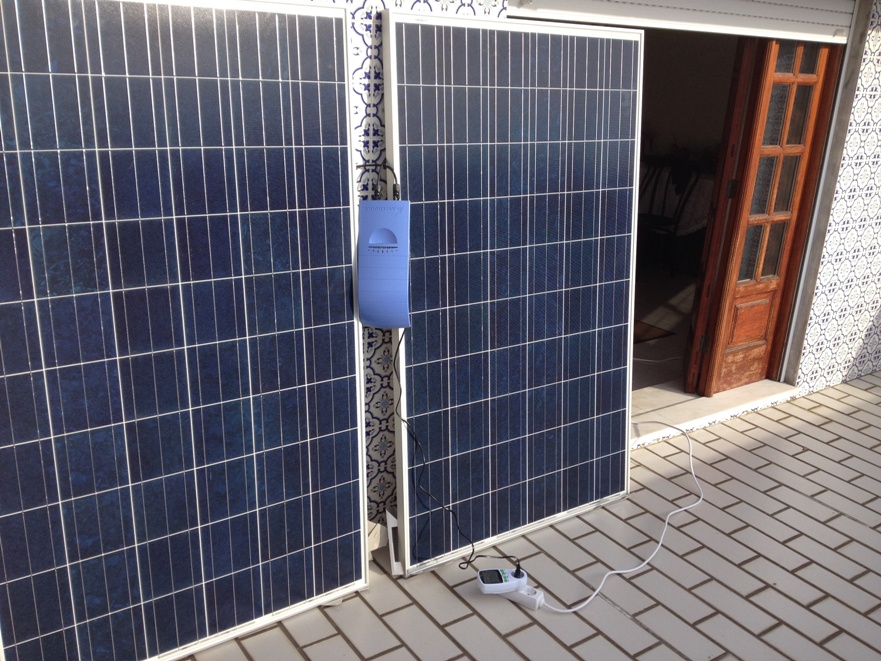

Teste ao inversor:

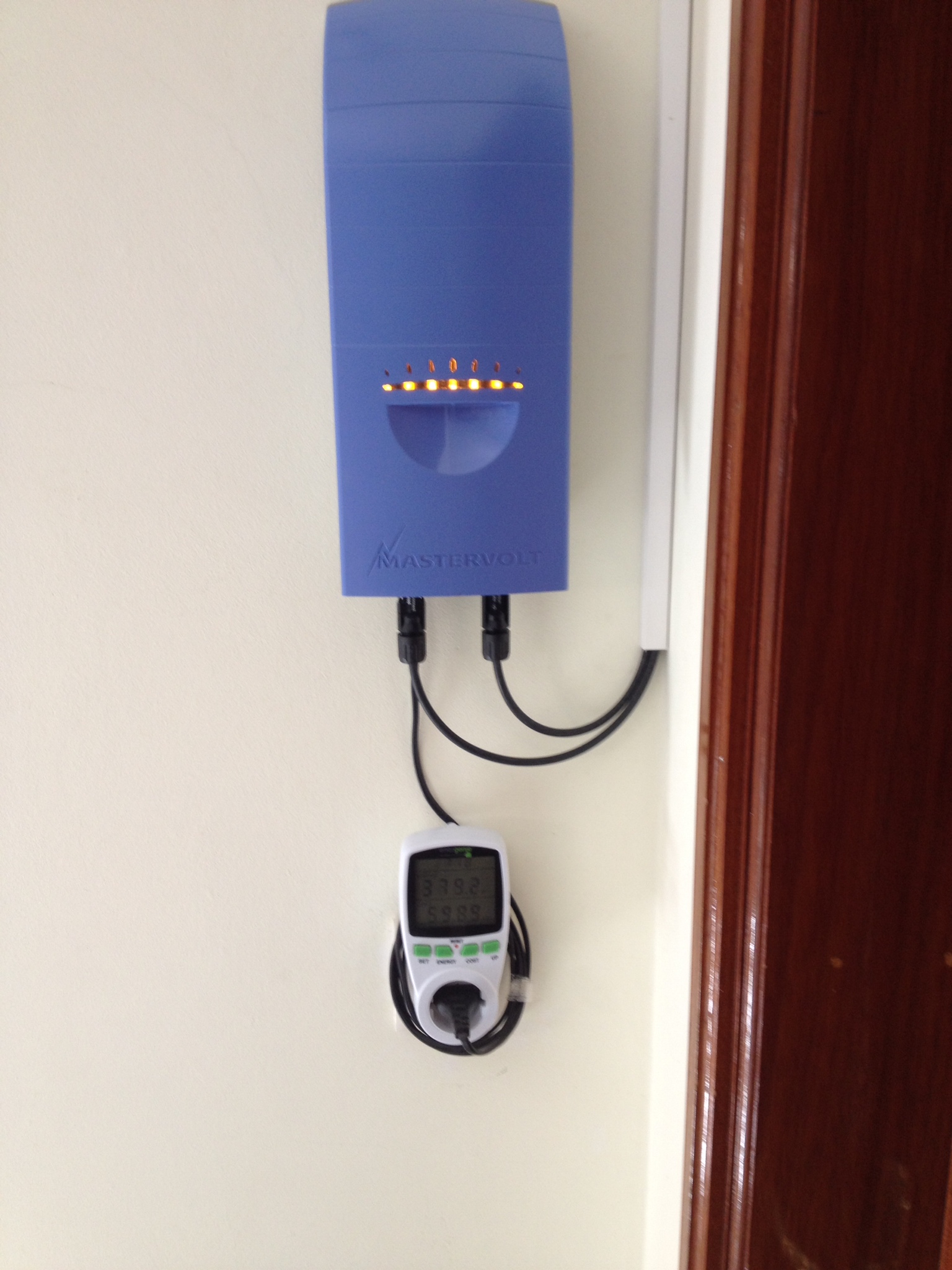

Inversor ligado no sótão da caixa de distribuição até a tomada:

fotografia 2 (3).JPG (704.06 KiB) Visto 6165 vezes

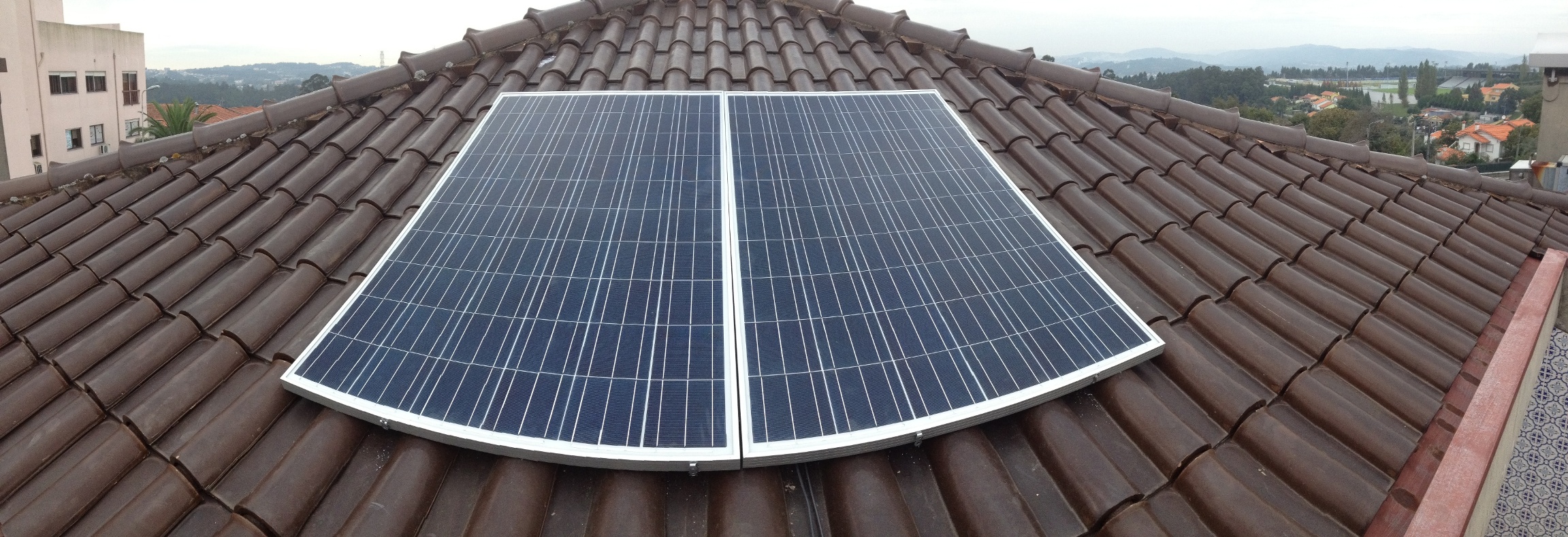

Painéis no telhado:
Não têm nenhuma estrutura de suporte a não ser 4 fitas metálicas tipo chapa apertadas no painel e na placa por debaixo das telhas com bucha e parafusos


Pedro

[t3lmo]

Parabéns pela opção tomada.
Não chegaste a dizer qual a diferença para a conta atual de energia.
E já agora qual o comportamento do contador atual se produzires mais do que o consumo instantaneo.

[pedro.claro143]

Boas,
De momento passei de uma media de 125€/mês para 110€/mês.
A diferença não é muita, no entanto para 500W de painéis e no inverno é alguma coisa

Quanto ao contador, tenho um trifásico híbrido da Janz, tem a contagem total como os velhinhos eletromecânicos, mais um display com a informação do bi-horário.

Quanto ao funcionamento, quando produzo a mais, a parte mecânica anda efetivamente para trás, no entanto, a contagem do vazio + fora de vazio do digital não subtrai e neste caso estou a dar uma borla para a EDP

[CrOhN]

Quase que aposto que além de não subtrair, soma. Esse contador é similar ao meu (o meu é monofásico). Podes aferir isso tomando nota das contagens mecanica e digital ao longo de um mês.Se coincidirem, porreiro! Senão... Já sabes!

[Emanuel Couto]

Fez muito bem...

Parabéns pelo seu magnífico projeto

Aqui nesta secção fica melhor

[pedro.claro143]

Quase que aposto que além de não subtrair, soma. Esse contador é similar ao meu (o meu é monofásico). Podes aferir isso tomando nota das contagens mecanica e digital ao longo de um mês.Se coincidirem, porreiro! Senão... Já sabes!

Obrigado pela dica, vou ter atenção.
Penso que por ter apenas 500W instalados e ter sempre consumo constante, "não" é suficiente para notar.

No inicio testei e reparei que estava a andar para trás, possivelmente não deixei foi tempo suficiente para perceber se efectivamente aumentava/diminuia ou parava mesmo.
Cumps,
Pedro

[mcarneiro]

boas,

como é que se tem portado o mastervolt ? eu tenho aqui um na caixa, ainda esta á espera de ser usado, parece-me uma boa opção e muito economica.vou usa-lo com 3 modulos de 250W

[sergiomms]

Aconselho-te a desenrolar o cabo de 230V imediatamente! (fotografia 2)
Dependendo do numero de voltas, da secção e do isolamento do cabo, os 2Amp que lá passam provocam aquecimento, logo, tens uma fonte de ineficiencia.

De resto acho que temos artista Excelente instalação

[visitante1]

Parabéns, ficou porreiro.
Já tive 1 soladin desses quando andava em experiencias, gostei muito dele.

[super.byke]

Parabéns pelo projeto
podes colocar à vontade mais 1 painel no soladin, ele pode bem com 3

[ertyu]

Quase que aposto que além de não subtrair, soma. Esse contador é similar ao meu (o meu é monofásico). Podes aferir isso tomando nota das contagens mecanica e digital ao longo de um mês.Se coincidirem, porreiro! Senão... Já sabes!

Eu também tenho um contador desses monofásico, O que acontece, e por vezes pode induzir em erro é que (no caso do meu) o analogico "rodinhas" anda para trás quando se injeta mas o digital para ora se uma parte anda para trás e a outra para no final vai haver diferença de contagens Exemplo
750 w
Primeiro dia 7,00 - 6413-vazio 18295 fora vazio Analogico 24708
2 dia 7,00 6414- vazio 18298 fora vazio Analogico 24709

9 dia 6421 vazio - 18307 fora vazio analogico 24710

Tenho monitorizado sempre o contador e durante o dia não mexe, estou a injetar mas sem aumentar no contador

[CrOhN]

E estás a injectar que potência?

[pedro.claro143]

Quase que aposto que além de não subtrair, soma. Esse contador é similar ao meu (o meu é monofásico). Podes aferir isso tomando nota das contagens mecanica e digital ao longo de um mês.Se coincidirem, porreiro! Senão... Já sabes!

Eu também tenho um contador desses monofásico, O que acontece, e por vezes pode induzir em erro é que (no caso do meu) o analogico "rodinhas" anda para trás quando se injeta mas o digital para ora se uma parte anda para trás e a outra para no final vai haver diferença de contagens Exemplo
750 w
Primeiro dia 7,00 - 6413-vazio 18295 fora vazio Analogico 24708
2 dia 7,00 6414- vazio 18298 fora vazio Analogico 24709

9 dia 6421 vazio - 18307 fora vazio analogico 24710

Tenho monitorizado sempre o contador e durante o dia não mexe, estou a injetar mas sem aumentar no contador

Inconscientemente nunca tinha visto as coisas dessa forma e faz sentido.

O Mastervolt tem se portado espetacularmente bem.
A ventoinha interna só começa a funcionar quando começa a injetar +/- 400W, mas não é "barulho" que incomode. :
