Autoconsumo instalação - DIY

[papacurvas]

Como diz no assunto é um DIY e como tal muito sujeito a erros….

Tenho um Mirubee Mirubox V2(https://www.efimarket.pt/mirubee-mirubo ... nteligente) e andei durante cerca de 1 ano a ver o meu perfil de consumo e agora numa 1fase a ideia é eliminar os standby e o remanescente usar para o aquecimento de agua ou AC.

A minha casa tem um telhado de duas aguas, uma a este e outra a oeste, optei por instalar uma estrutura em cada água do telhado com um painel(para já……) ligados a um microinversor.

Comprei dois Jinko 315w "alentejanos" e um microinversor APS500i

[papacurvas]

Para alem do microinversor é necessário um cabo de ligação ao mesmo e uma peça de união ou podem ligar a uma caixa de derivação.

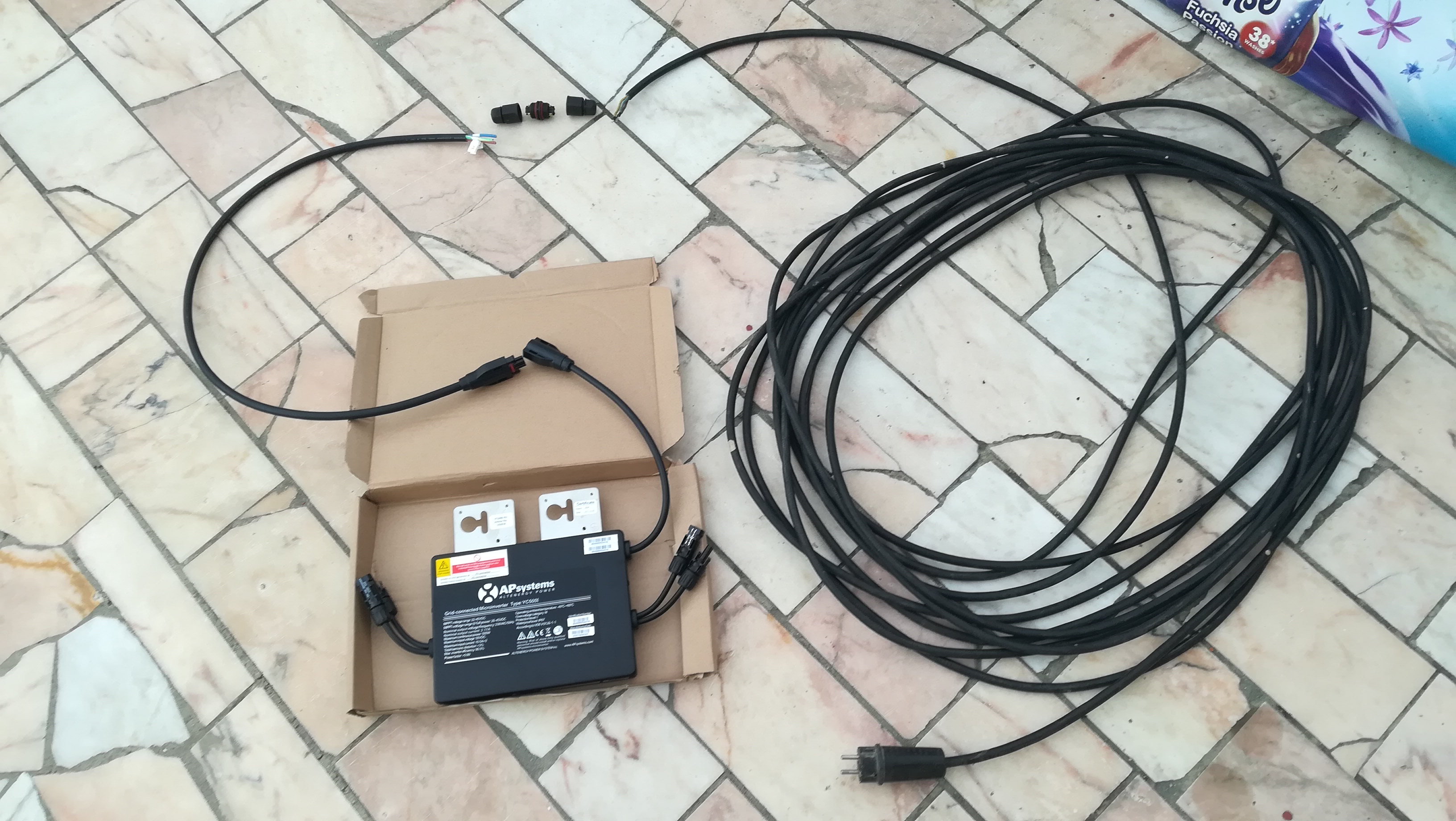

O meu "pacote " completo

[papacurvas]

Aqui esta o alinhamento da montagem.
As fichas que saem do painel e ligam no microinversor não tem que enganar, e o cabo de ligação ao microinversor tb não, é tudo plug & play.
A outra peça faz a ligação do nosso cabo de alimentação( eu alimento numa tomada) ao cabo que faz a ligação do microinversor, aqui é só alinhar as cores(nos parafusos tem as mesmas letras) terra, fase e neutro.

[papacurvas]

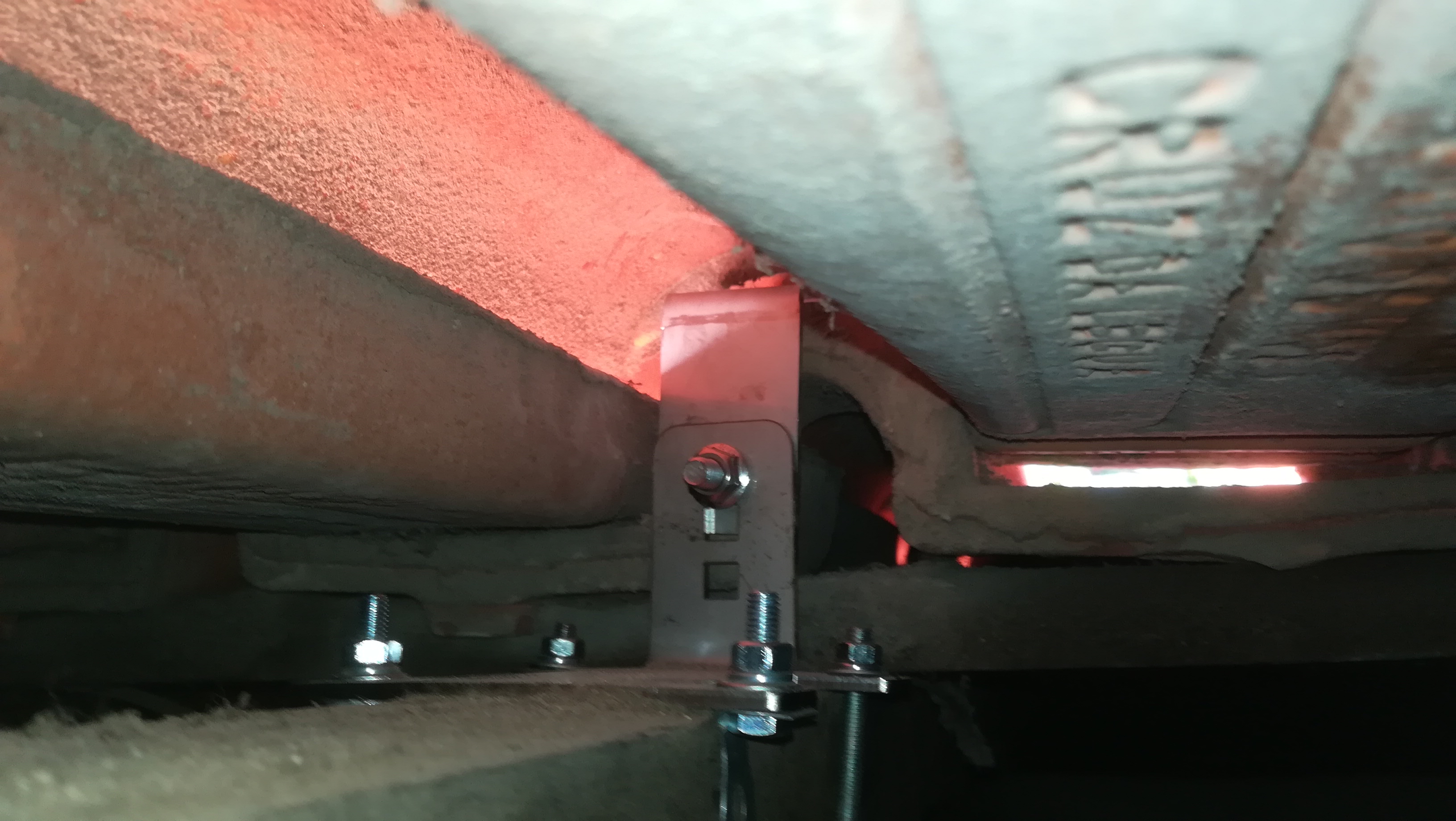

O meu telhado esta em estrutura de barrote madeira optei por colocar salva telhas fixadas( usei grampos e fita metálica de montagem) a esses barrotes.
Estes salva telhas são em inox e têm diferentes alturas.
https://www.iziwalker.pt/fixacoes

[papacurvas]

Coloquei perfis de alumínio com 3,10mts para que se quiser aumentar o sistema .
Cada perfil está fixo com 3 apoios a cerca de 1mts entre cada, 1 num murete e mais dois salva telhas.

[papacurvas]

Isto não foi muito fácil, o ideal é ter os parafusos todos pré montados, perdi a conta as vezes que fui buscar porcas, parafusos e anilhas a caleira……

SEGURANÇA NUMCA SE ESQUEÇAM, eu usei material de rappel.

[papacurvas]

Depois de painéis no sitio e cabos enfiados para dentro do sótão fui montar o microinversor que ficou na trave mestra do telhado.

[papacurvas]

Furo na lage e passar cabo, montar a tomada e fazer ligação ao microinversor.
Ligar os painéis ao microinversor e depois ligar a ficha na tomada, para controlar tenho um Broadlink SP3S.

[papacurvas]

Se tiverem jeito para a bricolage e o telhado ou zona de montagem for de fácil acesso avancem com um DIY caso contrario NÃO arrisquem e paguem para montar.

[Emanuel Couto]

Está a ficar espetacular, continuação de um bom trabalho

[jmlflorencio]

Boas dicas de montagem, e especialmente de segurança. Obrigado pela partilha.

De resto também concordo, quem não é dado a bricolage mais vale nem tentar

[Quintas2]

Parabéns. Bem explicado e ilustrado.

Mais tarde, se achares que vale a pena, podias, num dia muito quente, ver a temperatura que faz dentro do sótão e fora, entre os painéis e o telhado. Assim, poderias avaliar em que local o inversor "sofrerá" menos com as altas temperaturas. Pessoalmente, eu tenho curiosidade em sabê-lo, embora não seja a minha situação de instalação.

[serges]

Muito obrigado pela partilha é muito importante e fiquei com uma boa ideia do que realmente é o processo e mais importante os cuidados a ter!

Realmente é melhor pagar para uma equipa fazer esse trabalho se não nos safamos na coisa eu para mais tenho telhado bolacha e aquilo escorrega que se farta!

[apmendes]

Qual a vantagem de ter o broadlink sp3s no circuito? Posso estar errado mas o interesse da instalação é produzir energia, logo durante o dia deve estar sempre ligado e de noite como não produz energia também não vejo o interesse em o desligar da rede. Expliquem-me se eu estiver errado.

[papacurvas]

https://pt.aliexpress.com/item/Broadlin ... 60105.html

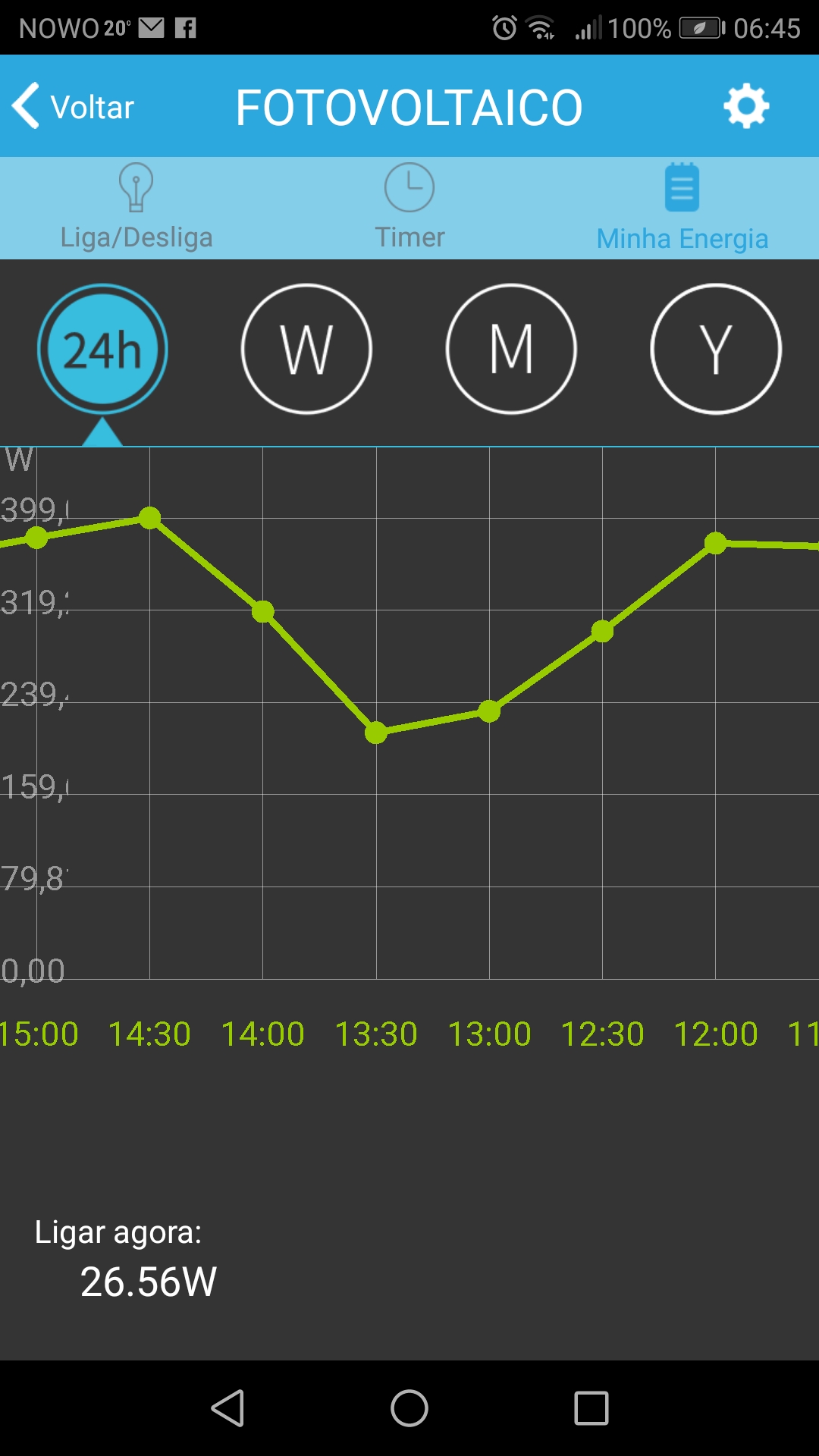

Esta versão é a SP3S que tem monotorização de consumo, permite-me ver em tempo real quanto estou a injetar na casa, gráfico diário, semanal, mensal e anual. Permite tb colocar o valor do KW/H assim sei todos os meses quanto poupei ; )
