Circuito simples para um tracker

[klinzter]


[Ferra]

Fixe, parece mesmo ao nível dos meus conhecimentos de eletrónica. Para me poupar tempo não dispõe do cicuito em ci já desenhado? Qual é a orientação que as ldr devem ter?
Obrigado!

[jmal]

Este circuito é simples, mas funciona muito mal, basta haver umas nuvens no céu e os motores vão estar sempre a trabalhar para procurar a melhor claridade, não tem protecção para tempestades e não volta à posição do Sol nascente ao fim do dia.

[accoelho]

Só mesmo para quem tem curiosidade e percebe do assunto.
Vale sempre a pena testar....

[Emanuel Couto]

Fixe, parece mesmo ao nível dos meus conhecimentos de eletrónica. Para me poupar tempo não dispõe do cicuito em ci já desenhado? Qual é a orientação que as ldr devem ter?
Obrigado!

Ora viva Ferra! Há já algum tempo não o via por cá

Se estás mesmo interessado em fazer um seguidor, não é o (CI) a seguir por ter várias limitações, a nível de potência/eficiência/desempenho.

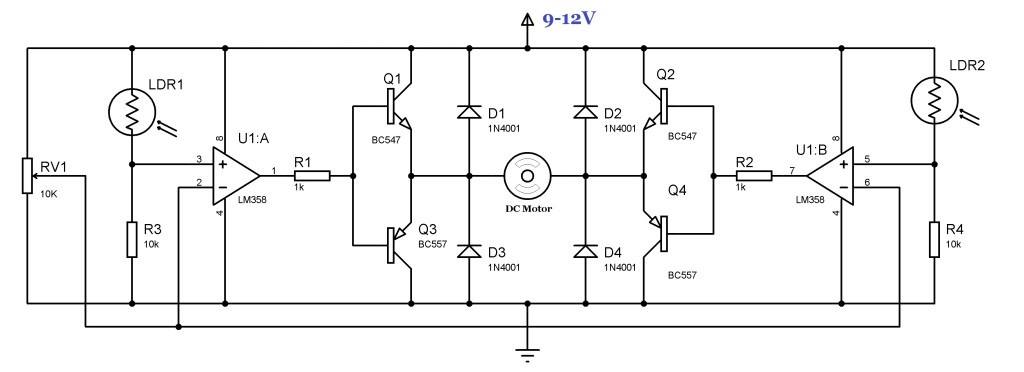

Trata-se de um circuito genérico composto por um duplo (Op Amp) que mapeia em contínuo os dois fotoresistores, que quando há uma variação na luminosidade entre eles, faz drenar corrente até à base dos transístores em correspondência com o coletor/emissor, deixando passar energia para o motor até igualar as resistências de entrada nos fotoresistores.

Como disse o Jmal! Com um sistema desses qualquer nuvem vai fazer andar a estrutura para um lado e para o outro "como uma barata tonta" consumindo recursos desnecessariamente.
Além de que, dado as suas configurações, só vai suportar estruturas relativamente leves, a não ser com mais uma etapa com relés.

[Celestino]

Então era de valor colocarem aqui link para eventual tópico com uma coisa a sério que cá exista, ou melhor ainda, porque não colocarem aqui os vossos esquemas completos nos sistemas que têm?

[visitante1]

Um sensor destes tem que ser o mais fiavel possivel, caso contrario pode gastar mais energia que a que recupera num dia menos radioso (neste caso falo por experiencia propria).
Nem alguns dos sensores que equipam seguidores profissionais escapam.

Tudo,ou quse tudo que se encontra por ai acaba por ser de fraca qualidade.
Um dos que parece escapar é este:

http://www.ebay.com/itm/DUAL-AXIS-Solar ... 2ed46bb8d7

O Esteves tem um e parece funcionar relativamente bem, ele deixou-o online bastante tempo para o pessoal ver e inclusivé já o vi no local, com isso acabei por comprar um para substituir um "profissional" quando me chatear de vez com ele.

[visitante1]

Mas!!! sem duvida alguma os melhores trackers s~ºao os equipados com relogio astronomico, sabem exactamente quando e a que horas o sol está num determinado local.
Também tenho um a funcionar num Mecapisa SF35 e acho que é do melhor que há...

[Ferra]

Obrigado jmal pela explicação, realmente as nuvens iam fazer o motor rodar, as tempestades eram resolvidas com um sistema paralelo simples, idem para o amanhecer...

accoelho sim é só curiosidade, perceber é que fico pelos transistores e pouco mais Consigo soldar componentes mas quando aparecem circuitos integrados mais complexos que os da figura já começa a ser areia a mais para a minha camioneta! Adorava saber programar os mais complexos mas acho que isso já sou obrigado a ter de deixar para trás.

emanuel sim é verdade não tem sido facil aparecer mas o bichinho ainda cá anda, adoro esta terceira "casa"!!! Quanto à sua explicação está perfeita para o meu entendimento do assunto. Não seria para montar numa estrutura mas apenas curiosidade de iniciado à eletrónica.

visitante1 o circuito com relogio astronómico seria fiavel mas demasiado complexo para ser contruido por mim, mas concordo com as suas palavras!

Obrigado a todos pelas intervenções a alertar para o circuito!

[Emanuel Couto]

Vai aparecendo mais por cá

Abraço.

[JMLorenzo]

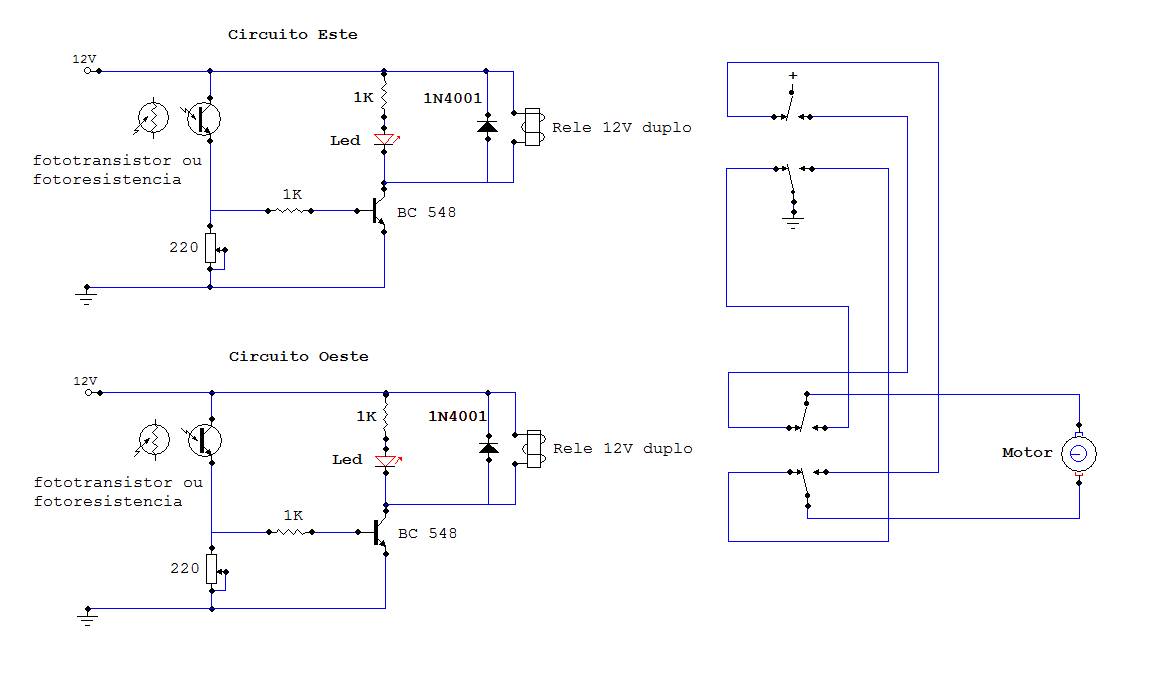

Deixo um circuito muito simples que tenho utilizado nos meus seguidores que não dão muitos problemas.
Utilizando este circuito e a variável noturna o meu ultimo seguidor faz rotação, elevação, há noite fica em posição de segurança e volta há posição inicial.
Esta ligação de relés só permite que o motor funcione se um dos circuitos estiver ativado, pois se estiverem os dois o motor não funciona.


[serges]

Obrigado pela partilha!
