Circuito para Travagem Regenerativa Progressiva (Kelly)
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
A saga ainda não acabou... Reparei agora que posso tirar 2 componentes fora...
Amanhã continua...
Amanhã continua...
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Afinal ainda foi hoje.
Esperemos que seja a versão final.
Esperemos que seja a versão final.
-
- Membro Gold
- Mensagens: 1981
- Registado: sábado nov 17, 2007 9:46 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)

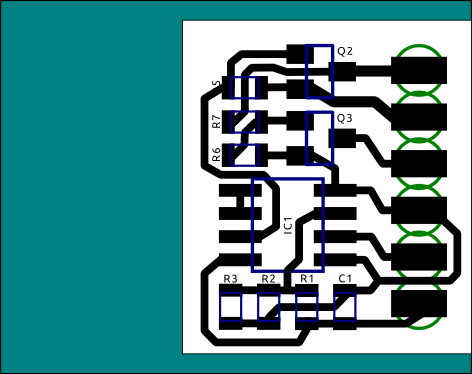

Se meteres R1-R3 na horizontal em baixo, ainda podes puxar IC1 um nadinha para cima e um bocado para a direita, reduzindo ainda mais a largura da placa. Eu engrossaria as pistas.
Copyright (c) Njay 2012-2015
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Pois realmente...
Essa orientação das resistências foi contaminação do Barrocas e nem pensei mais no assunto...
Essa orientação das resistências foi contaminação do Barrocas e nem pensei mais no assunto...
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Resolvido.
(Vamos lá ver se ninguém se lembra de mais nada...)
(Vamos lá ver se ninguém se lembra de mais nada...)
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)

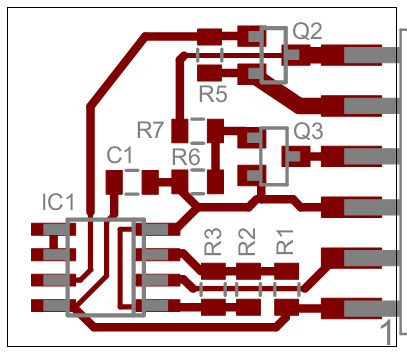

Já que estamos nisto, ainda puxei Q2 e R5 para baixo.
Já está das dimensões da ficha, não vale a pena chatear-nos mais.
Já está das dimensões da ficha, não vale a pena chatear-nos mais.
-
- Membro Gold
- Mensagens: 1163
- Registado: quinta jul 10, 2008 12:03 am
- Localização: Vilar de Mouros - Associado nº57
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Gracias
A mim nao chateia nada, apenas quis ajudar o teu bom trabalho
E a sugestao das placas perfuradas era para te poupar despesas, mas ja que queres avançar com a PCB...
O pessoal anda animado
mais um jeitinho e fica metade do que era... depois para soldar isso é que vai ser... lol
Reparei que reduziste o espaço livre entre os componentes e a ficha, eu tentei evitar isso pois nao sabia se dava..
Qual a dimensao real actual da placa?
A mim nao chateia nada, apenas quis ajudar o teu bom trabalho
E a sugestao das placas perfuradas era para te poupar despesas, mas ja que queres avançar com a PCB...
O pessoal anda animado
mais um jeitinho e fica metade do que era... depois para soldar isso é que vai ser... lol
Reparei que reduziste o espaço livre entre os componentes e a ficha, eu tentei evitar isso pois nao sabia se dava..
Qual a dimensao real actual da placa?
-
- Membro Platinium
- Mensagens: 2478
- Registado: domingo set 18, 2011 1:13 pm
- Localização: Coimbra
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Não te esqueças de patentear essa coisa
Quando formos "milhares" poderá fazer a diferença
Quando formos "milhares" poderá fazer a diferença
Pedro Isidoro, Coimbra. A gastar e- desde dezembro 2011 | http://vepafi.weebly.com.
Associação de Utilizadores de Veículos Elétricos: http://www.uve.pt
-
- Membro Gold
- Mensagens: 1981
- Registado: sábado nov 17, 2007 9:46 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Isso ainda encolhe mais, ai "encolhe encolhe" (sátira ao ulrich). Quando falei em puxar as R para baixo era mesmo para ficar em baixo e o IC ficar em cima delas e não ao lado. Ganhava-se mais com a redução em largura do que em altura. Mas assim também tábom, especialmente porque ainda podes pegar em R6-R7 e puxá-las para noroeste, ao mesmo tempo que C1 "troca de lugar" com IC1 e IC1 entra mais para a direita, reduzindo a largura da placa. Isso tá mesmo mesmo mesmo bom é quando couber dentro da ficha
Copyright (c) Njay 2012-2015
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
-
- Membro Gold
- Mensagens: 1163
- Registado: quinta jul 10, 2008 12:03 am
- Localização: Vilar de Mouros - Associado nº57
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
encolhe, encolhe, que daqui a bocado a placa desaparece... é a crise!
-
- Membro Platinium
- Mensagens: 2478
- Registado: domingo set 18, 2011 1:13 pm
- Localização: Coimbra
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Depois de página e meia de sugestões titânicas, isso já vai em que tamanho? Moeda de 0,20€ ou de 0,10€? Vejam lá se não passam para a escala nanométrica!!!
Pedro Isidoro, Coimbra. A gastar e- desde dezembro 2011 | http://vepafi.weebly.com.
Associação de Utilizadores de Veículos Elétricos: http://www.uve.pt
-
- Membro Gold
- Mensagens: 1163
- Registado: quinta jul 10, 2008 12:03 am
- Localização: Vilar de Mouros - Associado nº57
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
O RJCS disse que o IC1 era um SO-8, por isso... o IC1 tem uns.. 5mm de altura

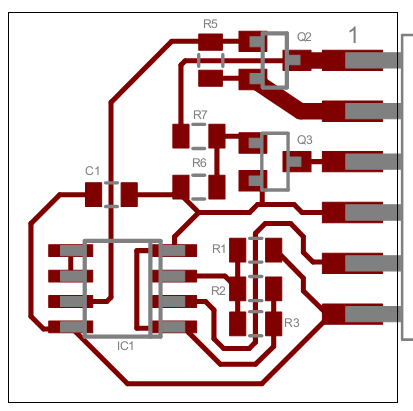

...entao, a placa que coloquei agora, corresponde a 16x18mm, o que em escala real deve ser mais ou menos isto:
onde é que deixei o microscópio?
...entao, a placa que coloquei agora, corresponde a 16x18mm, o que em escala real deve ser mais ou menos isto:
onde é que deixei o microscópio?
-
- Membro Platinium
- Mensagens: 4089
- Registado: segunda abr 02, 2012 10:27 pm
- Localização: Ilha da Madeira
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
E para soldar isso ou se for presizo reparar?
Live long and prosper!
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Eu vou soldá-las à mão mas a última do Barrocas já é muito lixada para meter o ferro de soldar e o arame de estanho no meio dos componentes.
Já fiz um circuito com um SO-14 antes.
E como a ficha é uma ficha molex normal para soldar em buracos colocada deitada na beira da placa, aquela pista do lado de fora da ficha não deve caber. Tenho que imprimir num papel e colocar a ficha em cima mas não me parece que dê.
Já fiz um circuito com um SO-14 antes.
E como a ficha é uma ficha molex normal para soldar em buracos colocada deitada na beira da placa, aquela pista do lado de fora da ficha não deve caber. Tenho que imprimir num papel e colocar a ficha em cima mas não me parece que dê.
-
- Membro Gold
- Mensagens: 1981
- Registado: sábado nov 17, 2007 9:46 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)

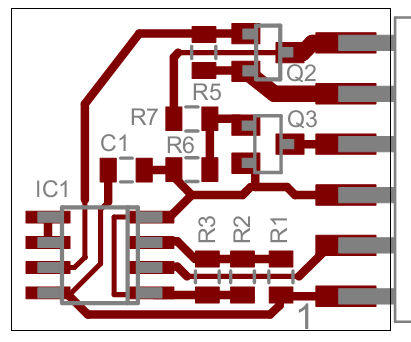

Para soldar num PCB feito em casa o problema da última do Barrocas é a pista que passa entre as pernas do Q2. Se o PCB tiver soldermask ainda vá, agora sem soldermask é mesmo muito dificil... É tentar passar essa pista por cima de Q2 ligando directo a R7; a pista que une R5 a IC1 passaria por baixo de R7 (entretanto R5 pode ser puxado para cima ou colocado na vertical para dar espaço à outra pista para passar por aixo de R7).
Copyright (c) Njay 2012-2015
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
Um dia o dinheiro será substituído por Conhecimento.
Aprilia RS125e
Troniquices.wordpress.com
-
- Membro Platinium
- Mensagens: 8390
- Registado: segunda nov 12, 2007 4:09 pm
- Localização: Caldas da Rainha
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Que transístor é o Q2 ?? aguenta acender uns stops com lâmpadas incandescentes ?
Cumps Inovadores
Vectrix VX1 Limited - 8 kwh - 20000 kms
Vectrix VX1 Limited - 8 kwh - 20000 kms
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
AO3401jmal Escreveu:Que transístor é o Q2 ?? aguenta acender uns stops com lâmpadas incandescentes ?
RDSon = 50 miliohm
http://www.aosmd.com/pdfs/datasheet/AO3401.pdf
Eu também desconfiava do que vinha do datasheet com este tamanho, de tal forma que o deixei 4 horas seguidas com uma lâmpada de 21W alimentada com 14.8V e nem amornou.
Depois ainda não contente deixei-o 10 horas ligado a um gerador de sinal a piscar a lâmpada 5 segundos ligada e 5 desligada.
Claro que se houver um curto-circuito, rebenta logo...
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)

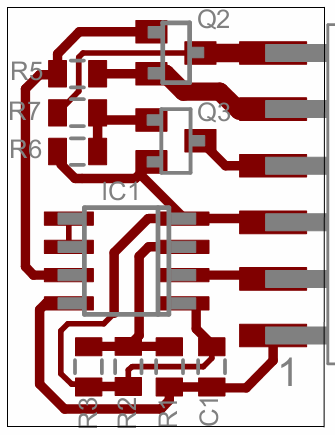

Aproveitando de novo a inspiração fornecida pelo Barrocas, e dando o meu jeitinho, lá ficou assim:
Agora já não encolhe mais!
Isto é como as PlayStations da miudagem: a segunda versão tem 1/4 do tamanho da primeira.
Agora já não encolhe mais!
Isto é como as PlayStations da miudagem: a segunda versão tem 1/4 do tamanho da primeira.
-
Autor do tópico - Membro Platinium
- Mensagens: 2374
- Registado: terça jun 24, 2008 1:45 pm
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)

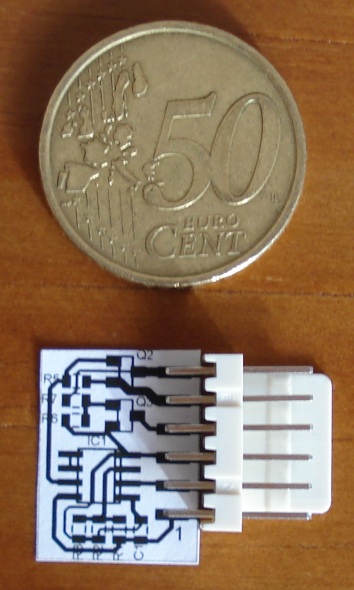

Aqui está a escala. já com ficha e tudo.
Ah Barrocas, até vais deitar fumo para soldar isto!
Ah Barrocas, até vais deitar fumo para soldar isto!
-
- Membro Platinium
- Mensagens: 2478
- Registado: domingo set 18, 2011 1:13 pm
- Localização: Coimbra
Re: Circuito para Travagem Regenerativa Progressiva (Kelly)
Experimentei hoje o punho regenerativo do Augusto. Jorge, podes encomendar um punho para mim. Definitivamente fã
