AEROGERADOR-MX5

[BRICOLEIRO]

aerogerador-mx5
feito de imãs de disco rígido de computador e sucata.

dia 20 de setembro de 2009 resolvi começar um novo aerogerador, este totalmente feito de sucata. tenho bastante material acumulado ao longo do tempo. como não consigo ficar parado deitei mãos á obra. não sei quanto tempo vai demorar a construção. tudo vai depender do tempo livre disponível. estes projetos ás vezes demoram anos.
já tinha pensado fazê-lo há algum tempo, mas devido aos imãs não serem os melhores para este fim quase abandonei a idéia. fui novamente encorajado ao ver um trabalho do tiengenhocas, exposto aqui no fórum.

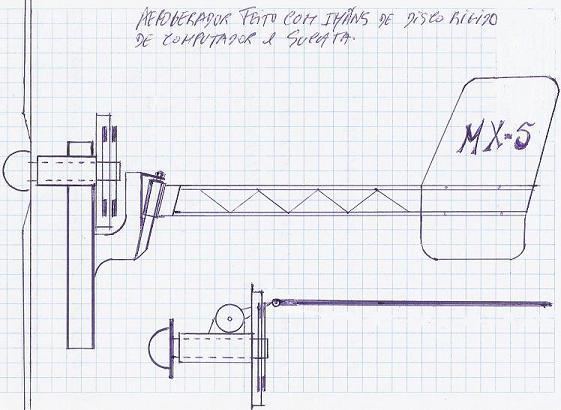

desenho

o desenho serve para se antever o trabalho acabado e também para fixar as medidas. costumo fazer dois, um sem medidas para guardar, e o outro com as medidas para usar na fase da construção.

[BRICOLEIRO]

o alternador levaria 14 imãs em cada disco um total de 28 pólos.
21 bobina 7 boinas por fase com um total de 120 voltas cada.
fio esmaltado (envernizado) 0,60mm.

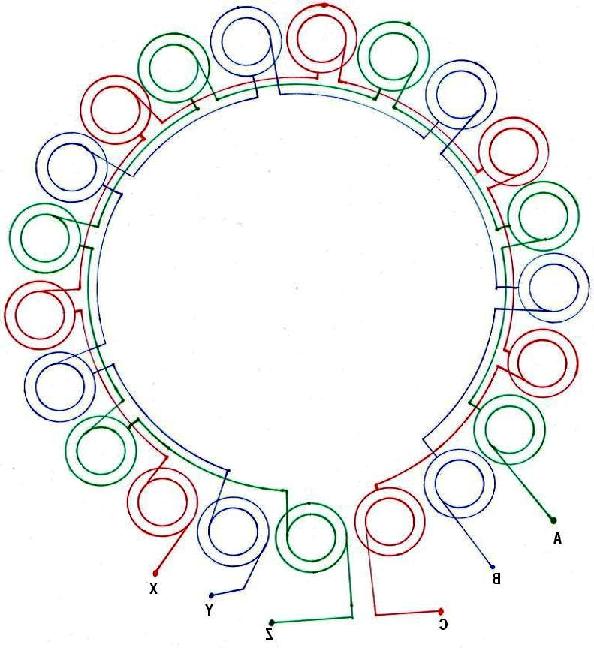

esquema das ligações

ligação em triângulo liga-se x+a---c+y---b+z
ligação em estrela liga-se a+b+c e na saída z+y+x

foto tirada do portal novaenergia. assinante tiengenhocas, que agradeço e admiro.

[BRICOLEIRO]

mecanismos
este monte de ferros velhos dará origem ao espaçador do rotor, ao veio da hélice, ao cubo do veio e á bolacha de fixação das pás. também mais algumas peças que oportunamente se falará.

[BRICOLEIRO]

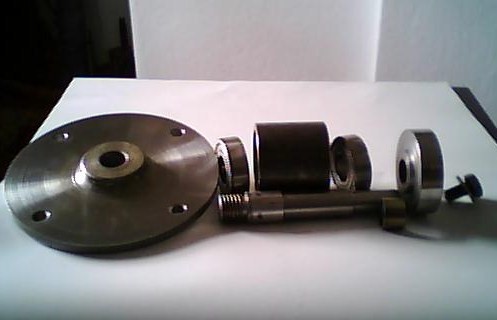

aqui estão elas todas feitas. vê-se a bolacha de fixação da hélice o veio os rolamentos o cubo dos rolamentos o casquilho compressor o espaçador dos discos do rotor e o parafuso de fixação.

[BRICOLEIRO]

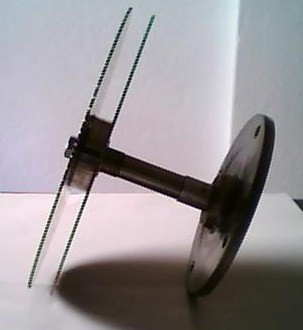

nesta foto está montado o conjunto bolacha veio da hélice e pratos do rotor, espaçador.

[BRICOLEIRO]

nesta foto temos a concha dum velho cace, e servirá para defletir o vento da frente da hélice.

[BRICOLEIRO]

rotor

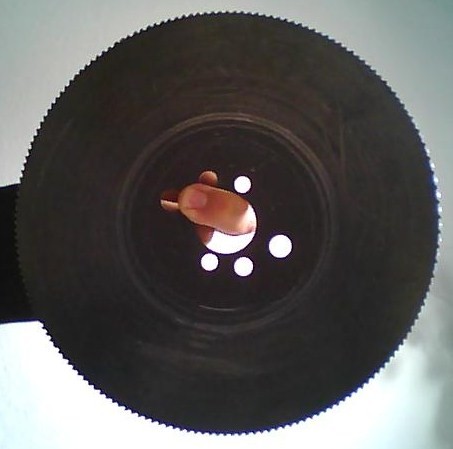

será feito de dois velhos discos de corte para ferro. não é muito grosso, mas como é de aço temperado, serve perfeitamente para fixar os imãs. levará um casquilho espaçador entre discos, para rodar á volta do estactor.

[BRICOLEIRO]

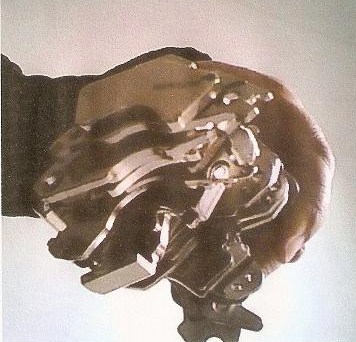

estes são os imãs, como se vê na imagem em baixo. foram tirados de discos rígidos de computador. como se sabe não são os mais aconselhados, porque têm dupla polarização ma mesma face.

[BRICOLEIRO]

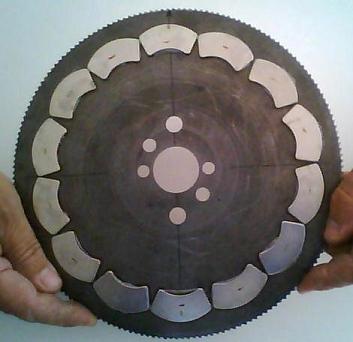

já montados nos discos. com este tipo de imãs tem que haver muita atenção com a segurança. a seleção dos imãs tem que ser o mais rigoroso possível, porque existem diferenças de fabricante para fabricante, logo a forma como estão polarizados também difere.

[BRICOLEIRO]

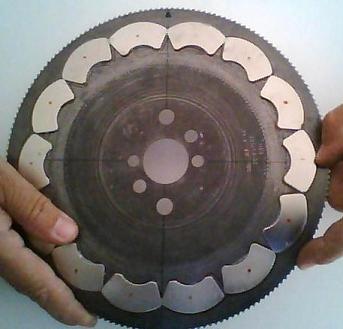

como não tinha imãs que chegassem para os dois discos tive que fazer dois grupos. a forma de montagem teve que ser diferente, de maneira a criar o melhor campo magnético entre os discos (n-s n-s). nota-se a diferença na posição da montagem.

[BRICOLEIRO]

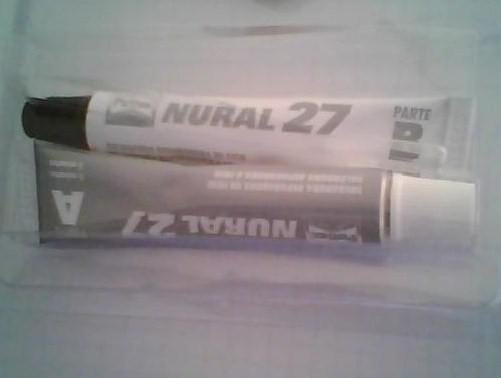

na colagem foi usado este tipo de cola, trata-se de um epóxi próprio para soldar metais a frio.

[tiktak]

olá bricoleiro;

exelente esse novo projecto.

alem de ser inovador tem o mérito de reciclar materiais.
força ; vou seguir de perto

[BRICOLEIRO]

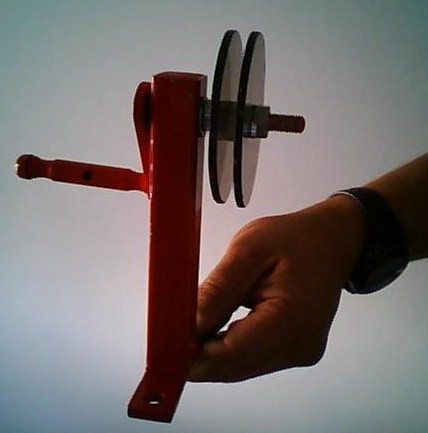

maquina de bobinar
fiz um molde para as pequenas bobines. pois já tinha feito uma maquina de bobinar para outro trabalho, agora foi só adaptar.

[BRICOLEIRO]

bobinas

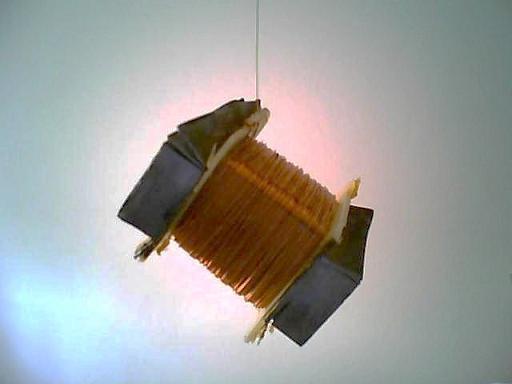

cortei uns transformadores e consegui encontrar dois com o núcleo de arame de 0,60mm

[BRICOLEIRO]

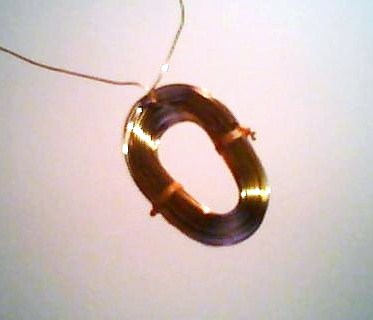

fiz bobinas com as seguintes medidas 4cm de comprido por 2,5cm de largura por fora e 2,5cm por 1,2cm por dentro. com 120 espiras.

[BRICOLEIRO]

aqui estão elas todas feitas

[Tiengenhocas]

viva bricoleiro
força com o projecto
só queria dizer para arranjar maneira de tapar o alternador,porque os elementos da natureza destroem tudo em pouco tempo
o meu já está fora de serviço, pintei tudo mesmo assim os imãs enferrujaram aumentaram de volume e ficaram a roçar.
agora estou a fazer um com 20 imãs em cada prato, 40 polos, 30 bobines, 10 por fase,70 espiras de fio de 1 milimetro

[BRICOLEIRO]

amigo engenhocas obrigado pelo apoio. para proteger o alternador pretendo usar resina e uma fina camada de manta de fibra de vidro a envolver os imãs. ainda tenho em mente outra hipótese, que é pintar e montar tudo dentro de uma caixa redonda em alumínio. também estava com idéia de usar este seu regulador, que julgo servir perfeitamente. já agora se tiver possibilidades ponha aqui umas fotos do novo aerogerador. bom trabalho.

[Tiengenhocas]

amigo engenhocas obrigado pelo apoio. para proteger o alternador pretendo usar resina e uma fina camada de manta de fibra de vidro a envolver os imãs. ainda tenho em mente outra hipótese, que é pintar e montar tudo dentro de uma caixa redonda em alumínio. também estava com idéia de usar este seu regulador, que julgo servir perfeitamente. já agora se tiver possibilidades ponha aqui umas fotos do novo aerogerador. bom trabalho.

o meu proximo aero vai ficar dentro de uma caixa redonda em fibra de vidro, tudo desmontavel, para poder mexer sempre que for preciso,os pratos já tem os imãs o disco com as bobines já está construido e testado, tambem já tenho as pás em madeira e uma parte do corpo do aerogerador, estive tão entretido que nem me lembrei de tirar fotos, quando lhe voltar a mexer vou tirar algumas.
de momento estou a construir uma maquina de soldadura por pontos
esse regulador trabalhou com um pequeno aero de 50w e com um painel fotovoltaico, só
corta quando a bateria chega ao valor maximo, não esquecer o diodo d que não está na placa.
para esse projecto acho que este é melhor porque mantem o aerogerador travado até a bateria perder aguma carga e depois volta a ligar. eu tenho baterias de jel e se bem me lembro desligava aos 14v e ligava aos 13v, depois passei para 24v e constui um regulador com circuitos integrados


[Nunito]

Olá.
Muito bom este aerogerador, vou ver se começo a colocar mãos a obra.
Gostei.
Só uma duvida, no desenho onde ficam fixas as bobines?
Abraço
