ANTENA PARA TDT

[Tiengenhocas]

um amigo comprou um descodificador para tdt, como não conseguiu imagem porque o sinal era fraco, teve de comprar uma antena nova e respectivo cabo. depois de tudo montado continuou com sinal fraco,
a pedido dele, resolvi investigar o caso; cheguei a conclusão que a antena era uma daquelas antenas da tv analógica e que apenas acrescentaram na caixa, tdt. estas antenas estão construídas para o canal 21, (na embalagem diz do 21 ao69) abaixo deste canal não tem qualquer ganho, acima trabalham bem até ao canal 30 depois vão perdendo rendimento até que no canal 56 da tdt o ganho é quase nulo, juntando as perdas no cabo temos uma antena morta.

então como saber que a antena é boa para o canal 56 tdt, a maneira mais fácil e medir o comprimento do elemento onde liga o cabo coaxial não deve ter mais de 20 centímetros. depois há muito mais coisas a ter em conta, como adaptação de impedâncias comprimento de cabo e cuidado com muitas ligações na mesma antena.

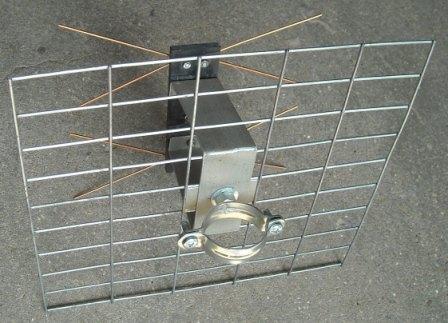

como uma antena não é só uns bocados de alumínio em cima de um telhado, irei explicar como calcular e construir uma antena borboleta para tdt


[Tiengenhocas]

alguns dipolos utilizados em antenas



dipolo fechado
utilizado no principio da televisão, por ter uma impedância igual á dos televisores 300 ohms, a baixada era uma fita de fios paralelos. foi ficando e chegou aos nosos dias.
este dipolo deve levar um adaptador de impedãncias para adaptar ao cabo coaxial de 75 ohms




dipolo aberto
muito utilizado por radioamadores (depois de a calcularem e montarem, medem as ondas estancionarias e vão cortando bocadinhos nas duas pontas até ficaren certos) e em antenas logarítmicas para tv

estes dois dipolos são de banda estreita, não recebendo em boas condições , sinais com frequências diferentes daquela para que foram calculados.
uma vez que os sinais de rádiofrequência circulam à superfície dos metais é possivel aumentar um pouco a largura de banda, utilizando alumínio com maior diametro, normalmente 12 milimetros




dipolo diedro
este dipolo é de banda larga,( a rádiofrequência vê este dipolo como tendo um grande diametro) com mais ganho do que os anteriores, fácil calcular e montar

[Tiengenhocas]

Então, vamos lá calcular a antena para o canal 56.

Vou simplificar tudo para ser mais fácil, no final dá uma diferença de alguns milímetros, o que não prejudica nada o bom funcionamento da antena.

Vamos começar pelo método utilizado por muitos radioamadores:
142 a dividir pela frequência em MHz= comprimento do dipolo em metros
Como sabemos a frequência do canal 56 e 754Mhz
142/754=0.1883 isto dá 18.83 centímetros
Ficamos a saber que o comprimento do dipolo é de 18.83 centímetros

Para calcular a linha adaptadora de impedâncias, é só dividir por dois.
18.83/2=9.41 centímetros

Para calcular a distancia dos fios da linha adaptadora existem vários métodos com tabelas,uma tabela diz que a relação para 300ohms é 6
se o diametro do fio é 2 milímetros temos 2*6= 12 milimetros, não é critico, pode ir até 20milimetros.





image uploader

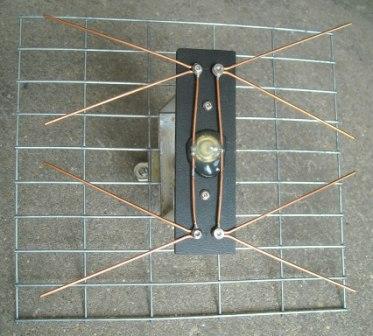

Para aumentar o ganho para o dobro, é só ligar outo dipolo ao contrário e temos a nossa antena borboleta.É que as borboletas tem quato asas

[Tiengenhocas]

Falta a distancia entre os dipolos e o refletor, que é de 1/4 de onda= 9.41 centímetros (menos de 8.5 centímetros perde 3 dB)
O refletor não é critico, terá máis 35% do que os dipolos

Experimentem e depois contem os resultados

Nota- vou dando mais dicas sobre a antena e como aumentar o ganho.


[RJSC]

Estou a gostar de ver.

E uma boa antena móvel há?

Por os meus lados em muitos sítios basta um arame com 1/4 de onda soldado numa ficha, mas para usar em movimento num carro/camioneta é que já não de apanha em lado nenhum.
Provavelmente é preciso um amplificador.
