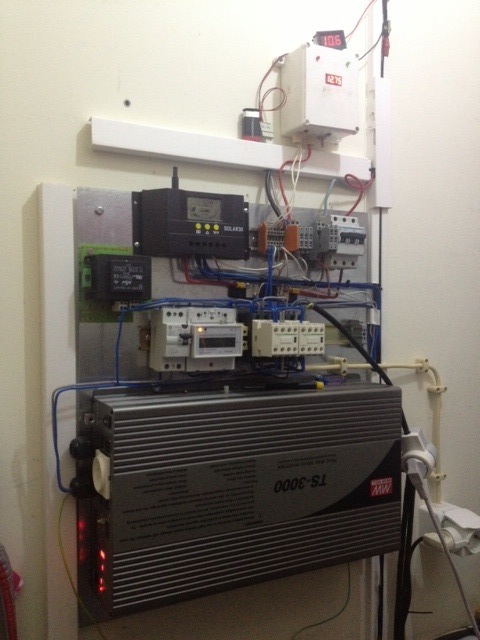

Quadro elétrico em construção. quase terminado!

[anjomag]

Preciso de um controlador desses mais elogiados aqui no fórum para colocar no meu quadro quase totalmente autónomo em termos de controle dos circuitos.


Procuro um bom controlador,....agradeço sugestões de negócio, ....dou preferencia a um outback 60 ou 80.

[MRider]

Bem, tens um quadro e um inversor a maneira
Parabéns

[anjomag]

viva, desde ja obrigado.
isto vai-se fazendo aos poucos. E parece estar no caminho certo, pois tem dado umas horas boas de luz . mas parece que amanha ja muda o tempo e é uma ma noticia para estes sistemas

[MRider]

Quantos watts tens em painéis e quantos Ah em baterias ?

[visitante1]

Está com bom aspecto, parabens.
Isso a funcionar de forma totalmente automatica vai ficar 5*****

[anjomag]

Já deu para aprender muito com os membros mais experts cá do forum.
todos sabemos que isto nao é para se ter lucros, mas sim ter uma bricolage carissima qeu possa reduzir um pouco uma despesa, e entao se é para brincar que seja com um material de melhor qualidade. ao contrario do que fiz até agora , que só inversores chinocas queimei 3 e o ultimo ja tinha custado 390€. A sorte no meio de tudo foi que sempre devolveram o dinheiro, senao ja teria desistido logo no inicio
agora sim, parece que comprei um inversor a serio e tem dado provas disso.
quanto as baterias vao dando para o dia a dia, acho que so me esta a faltar mesmo um controlador daqueles..

[visitante1]

o sistema está a 12V??

[anjomag]

sim teve de ficar a 12v pois o inversor de 24v ia demorar umas 2 a 3 semanas a vir.
entao como foi uma decisao daquelas de repente,..que se lixe veio o de 12v.
diga-se que estou a gostar dele, e os cabos tambem estao bem calculados para as potencias que vou usar nele.
e ficando com o de 12 v quando quizer aumentar o campo solar ou o acumulador sempre fica mais em conta.

[visitante1]

pois sao opcoes, não sendo as melhores continuam a ser opçoes.
normalmente sistemas de 12v utilizam-se ate 1000w e mesmo assim já começa a ficar pesado demais.
Sabes que se utilizares o FM60 so podes ter no maximo 750w de campo solar...
ou seja o que parece barato ao inicio afinal torna-se o mais caro!!!

[MRider]

Sim senhor estou a gostar .
Realmente a 24v era melhor como já foi dito.
Mas se está a funcionar bem assim

Eu também já queimei um inversor não por culpa minha era um PowerJack azul esses pelo que se lê na net não prestam.

Continua

[anjomag]

Maximum Solar Array STC Nameplate 12 VDC systems 1250 Watts / 24 VDC systems 2500 Watts / 48 VDC systems 5000 Watts / 60 VDC systems 6250 Watts 12 VDC systems 900 Watts / 24 VDC systems 1800 Watts / 48 VDC systems 3600 Watts / 60 VDC Systems 4500 Watts

Parece que o FM 60 pode ter até 900watts de campo solar e o FM 80 ate 1250 watts, em sistemas 12v, ou percebi mal??
Até agora tenho soooooo 440watt de painel e ja satisfaz minimamente, também a minha moradia nao é muito grande e so habitamos nela 3 pessoas. Mas no futuro penso alargar o campo solar para os 600w e aumentar o banco de armazenamento em mais 180ah, mas vai aos poucos.

[visitante1]

Pode, no entanto o recomendado será 750W.
não deve ser por aí que possa dar grelo!
o objetivo é ligar alguns equipamentos ou tudo? fiquei na duvida porque disses-te que só habitam 3 pessoas e normalmente essa relação entre pessoas/habitação não tem muito a ver com os gastos energéticos!

[pedrolima]

De facto 24 ou 48V para esta potência era muito mais recomendado.. Mas pelos vistos a ideia não é aumentar muito mais o campo solar, por isso não há grande problema..

Um Midnite Classic Lite 150 custa o mesmo que o Outback FM80 e vai até 1350W contínuos a 12V.

[Esteves]

Boas,

Bem já vi que a coisa vai, o quadro até está bem orientado, mas o inversor ali junto com o resto do equipamento hummmm, bem eu não gosto de ver, isto é a minha opinião e vale o que vale, mas também vou dizer porque não gosto de ver, o inversor como se sabe aquece e muito, e nunca se sabe quando ele aquece de mais e derrete algum fio e pega fogo logo ai tem por onde arder, e o resto a volta não gosta muito de calor.

Agora os 12V é que não é boa ideia quando se quer ir mais longe, mas mais dia menus dia lá vai para os 24V

[visitante1]

Não vai ter tempo de aquecer muito Esteves, porque quando estiver a dar potencia suficiente para aquecer já a bateria está esgotada e ele desliga-se!!!

[anjomag]

Olá Esteves pensei que tinhas ido de ferias ,

Olha nao foi possível comprar o de 24v porque estava esgotado senão teria mudado para 24. Como nao mudei agora dificilmente o farei a curto tempo.
Quanto ao aquecimento deste inversor nao vi até agora quando puxei por ele grande aquecimento e daí ter um quadro com menos de 1mt2 com tudo a funcionar. Nao sao 4 fios de 2,5 que vão impedir a circulação de ar e estão a uma boa distancia do inversor.
Contudo agradeço o teu reparo e comentário.
Estou satisfeitíssimo com a opção do meanwell, e agradeço ao Pedro lima a rapidez da entrega do inversor.
Agora so falta mesmo um controlador em condições para satisfazer o sistema.
Há-de vir um destes dias !

[Emanuel Couto]

Mais um projecto, e com bons equipamentos...

Pois! Este inversor é uma grande máquina, o ser de 12v, não quer dizer que seja menos eficiente que um de 24v, ficam eles por eles, agora, não haja dúvidas que vai ser mais exigente com as baterias!
Pois ele no seu máximo, vai aos 300 amperes, e o de 24v, metade disto!

Por este motivo, os cabos entre baterias e inversor, curtos e grossos.

Não é por ter o meu ter avariado, que vou começar a falar mal deste inversor.

Mas claro, se comprasse hoje, ia para os 24v.

Facilitava a vida das baterias (menos corrente a circular nas suas placas, e nos seus terminais),  inversor (menos diferença de potencial para transformar, 24v/230v), controlador, ficando com capacidade para mais painéis (no caso de 24v, o dobro dos painéis) menos efeito joule (menos corrente, menor aquecimento nos cabos, tanto PV, ou BT.

Agora a respeito do inversor aquecer e derreter algo à volta!
Não faz qualquer sentido!
Estes inversores não aquecem nada, pois quando estão mornos, disparam logo os seus coolers, com temporizadores, para não estarem sempre a disparar.

No meu caso, como o quadro é fechado, coloquei um grande cooler na porta, para não andarem sempre a disparar.

Relativamente ao seu quadro, ficou muito fixe! Bom trabalho.

Só falta aí um outback!

E se o controlador for o outback fm 80,  não podes colocar 1250 watts PV!
Este controlador tem um grande amplificador de corrente, não te podes regular pela potência em painéis!

Um exemplo, tenho 4 painéis, 10 amperes cada, devia dar: 40 A, mas já várias vezes ultrapassou os 70 amperes!

Principalmente com uma boa radiação, a baixas/médias temperaturas.

Meu parabéns, continue.........

[anjomag]

Mais um projecto, e com bons equipamentos...

Pois! Este inversor é uma grande máquina, o ser de 12v, não quer dizer que seja menos eficiente que um de 24v, ficam eles por eles, agora, não haja dúvidas que vai ser mais exigente com as baterias!
Pois ele no seu máximo, vai aos 300 amperes, e o de 24v, metade disto!

Por este motivo, os cabos entre baterias e inversor, curtos e grossos.

Não é por ter o meu ter avariado, que vou começar a falar mal deste inversor.

Mas claro, se comprasse hoje, ia para os 24v.

Facilitava a vida das baterias (menos corrente a circular nas suas placas, e nos seus terminais),  inversor (menos diferença de potencial para transformar, 24v/230v), controlador, ficando com capacidade para mais painéis (no caso de 24v, o dobro dos painéis) menos efeito joule (menos corrente, menor aquecimento nos cabos, tanto PV, ou BT.

Agora a respeito do inversor aquecer e derreter algo à volta!
Não faz qualquer sentido!
Estes inversores não aquecem nada, pois quando estão mornos, disparam logo os seus coolers, com temporizadores, para não estarem sempre a disparar.

No meu caso, como o quadro é fechado, coloquei um grande cooler na porta, para não andarem sempre a disparar.

Relativamente ao seu quadro, ficou muito fixe! Bom trabalho.

Só falta aí um outback!

E se o controlador for o outback fm 80,  não podes colocar 1250 watts PV!
Este controlador tem um grande amplificador de corrente, não te podes regular pela potência em painéis!

Um exemplo, tenho 4 painéis, 10 amperes cada, devia dar: 40 A, mas já várias vezes ultrapassou os 70 amperes!

Principalmente com uma boa radiação, a baixas/médias temperaturas.

Meu parabéns, continue.........

Pois e´verdade, se eu fosse mais paciente teria comprado o de 24v mas como nao tive paciencia de esperar 2 a 3 semanas fiquei com este 12v.

diga-se que estou satisfeito com ele, ja não posso dizer o mesmo do sol que tem sido escasso.

Coincidencia e curioso é que nem de preposito, acabei de mandar vir um outback Fm80 nem ha meia hora
estava indeciso entre o shnider 60A e o midnite 96A mas como o midnite nao tinha display optei pelo Fm80 que ja andava com ele na ideia e tambem porque fica no meio das opçoes que tinha em termos de Amperagem.

isto é realmente um vicio que se entranha:)

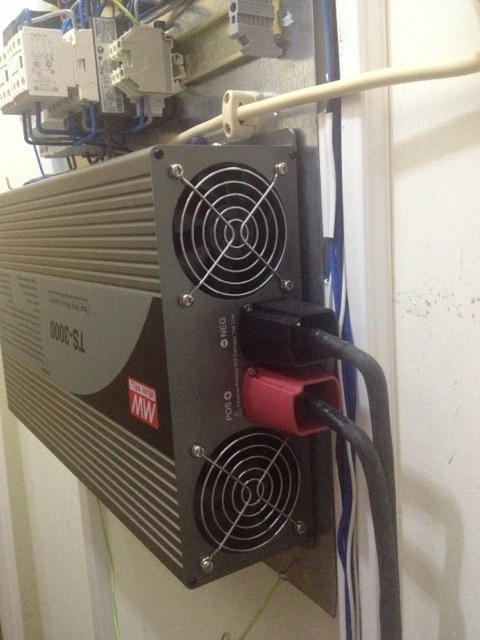

.....so foi pena ter ficado virado ao contrario... hahaha

[MRider]

Isso agora é que vai bombar

Realmente é mesmo um vicio

[anjomag]

Pode, no entanto o recomendado será 750W.
não deve ser por aí que possa dar grelo!
o objetivo é ligar alguns equipamentos ou tudo? fiquei na duvida porque disses-te que só habitam 3 pessoas e normalmente essa relação entre pessoas/habitação não tem muito a ver com os gastos energéticos!

a questao do numero de pessoas e os habitos dessas pessoas acho que conta muito para este tipo de brincadeiras, pois se por ex: forem 2 pessoas que façam torradas, sequem o cabelo, usem fogoes a electricidade e grelhadores, é preciso ter Amperes para tudo isso se for para ter tudo ligado ao sistema. No meu caso em particular somos 3 com consciencia de que se ligar o forno meia hora e sem sol, ja poderei nao ter iluminaçao e tv ligadas durante a noite no sistema.
É como aqueles casos em que as pessoas gastam € em lampadas economicas para poupar no consumo mas depois têm caldeira electrica para aquecer a agua e cozinham a electricidade em fornos, considero um contrasenso de todo o tamanho.
no meu caso o fogao é a gaz, raramente se usa forno electrico, as lampadas sao todas economicas, do tipo flurescente a led´s, só para dar um exemplo de que o nº de pessoas e os habitos contam para o consumo.

É verdade que nao tenho e acho que nao vou ter nunca todos os elementos da casa ligados ao fotovoltaico. mas os que mais utilizo já estao, ficaram ligados à Edp o forno, o microondas e circuito de tomadas de uma divisao. tudo o resto ja esta no FV.
pois é eu só tenho 4 paineis e 3 baterias para já, mas vao dando para brincar. ..quando ha sol..

Ainda num dia destes de sol a máquina de lavar lavou 3 maquinas enquanto estava um frigorifico, uma arca e uma televisao sempre ligados no sistema FV e a temperatura da divisao onde esta a maquina de lavar e o inversor nao ultrapassou os 25ºC.
é logico que fiquei satisfeito
....agora nao ha sol...paciencia....
