Projeto máquina de solda ponto caseira, com materiais reciclados

[Emanuel Couto]

O meu próximo projeto será uma máquina solda ponto, que já me fez bastante falta

[serges]

Vamos a isso!

Obrigado pela partilha, pois bvou acompanhar e bem!

[jmlflorencio]

Então força com isso, cá estaremos para ver!

[MRider]

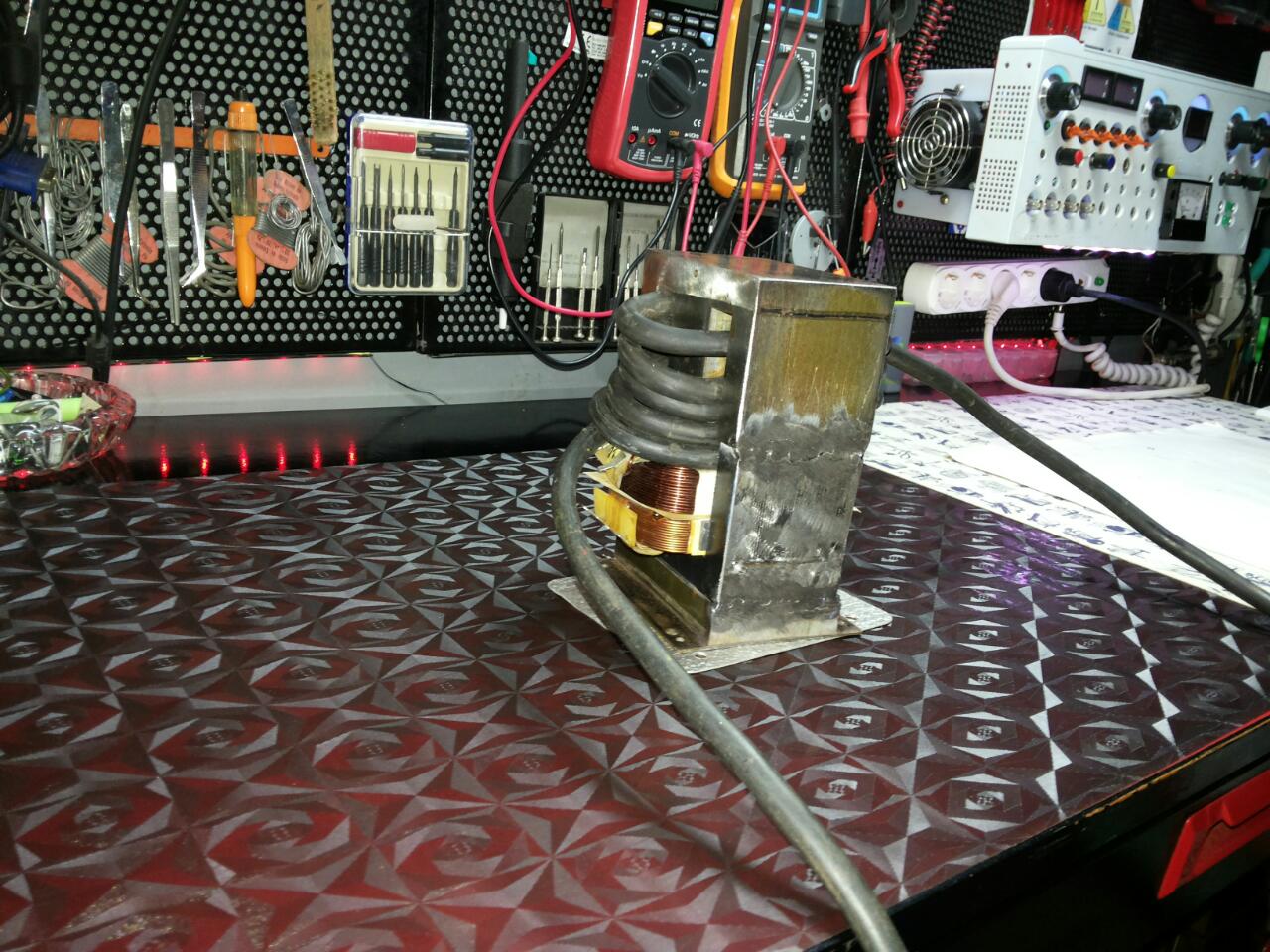

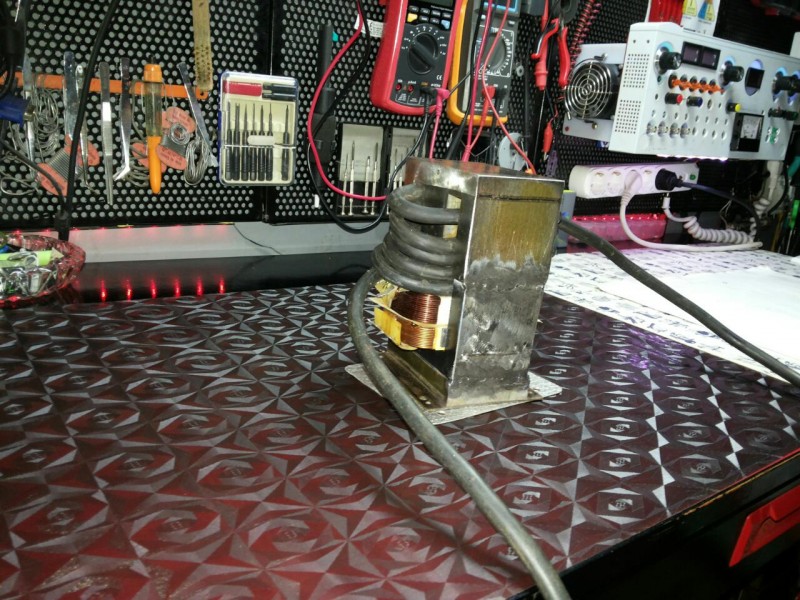

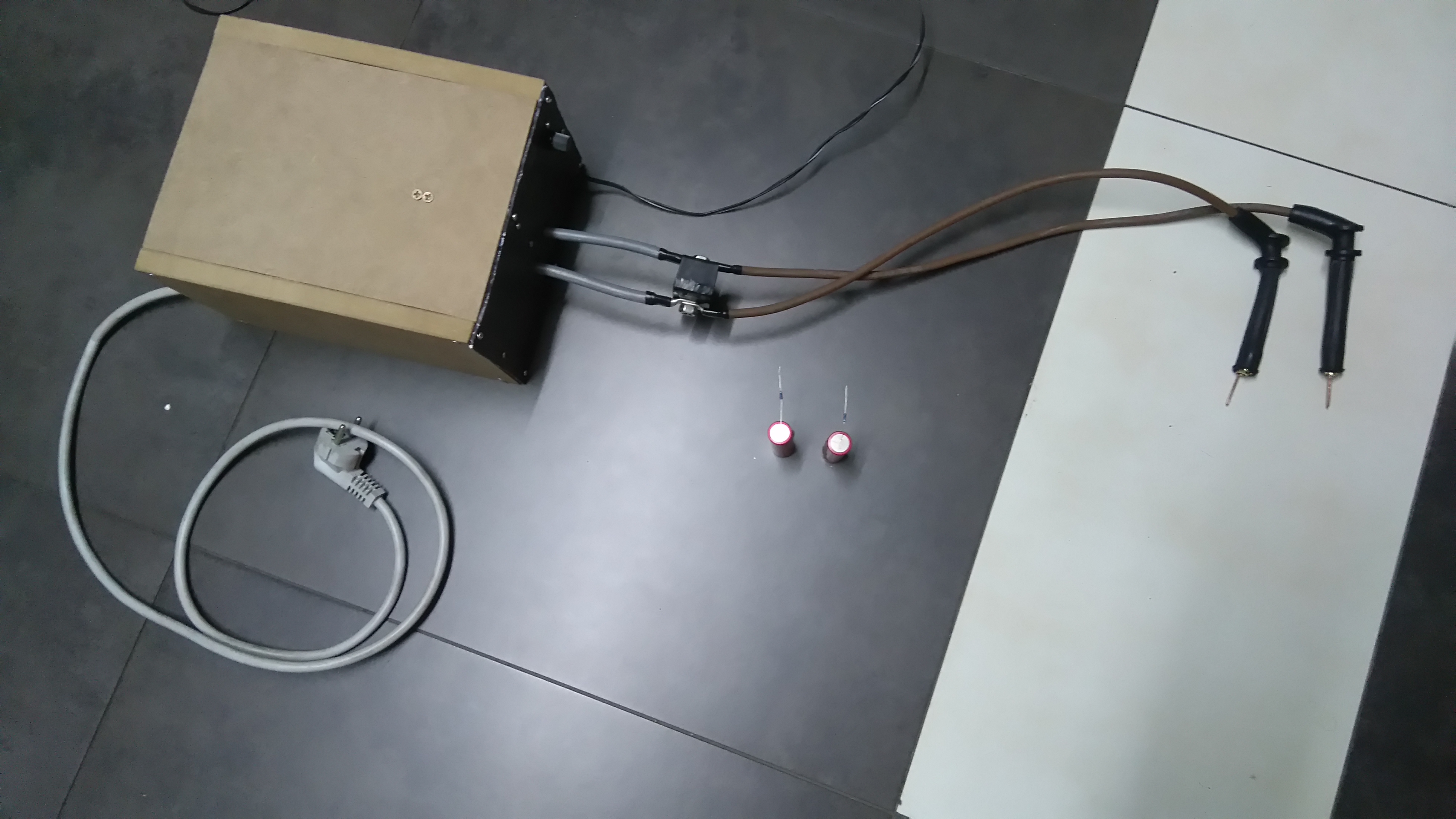

Já fiz uma

[Emanuel Couto]

Ficou muito fixe a tua máquina

[Emanuel Couto]

Já tenho uma ideia do que vou fazer e que material vou utilizar...

Vou utilizar transformadores de microondas, uns tubos e chapas velhas que tenho lá em casa. Em relação ao transformador pensei utilizar um grade que tenho, mas iria ficar uma máquina muito pesada e os de microondas são mais leves e mais fáceis de arranjar.

Estou idealizando fazer uma máquina portátil e com capacidade de soldar os mais diversos tipos de materiais, ligações de baterias de lítio, grelhas com varões finos, chapas finas (tipo as de alguns armários de casa de banho), etc..

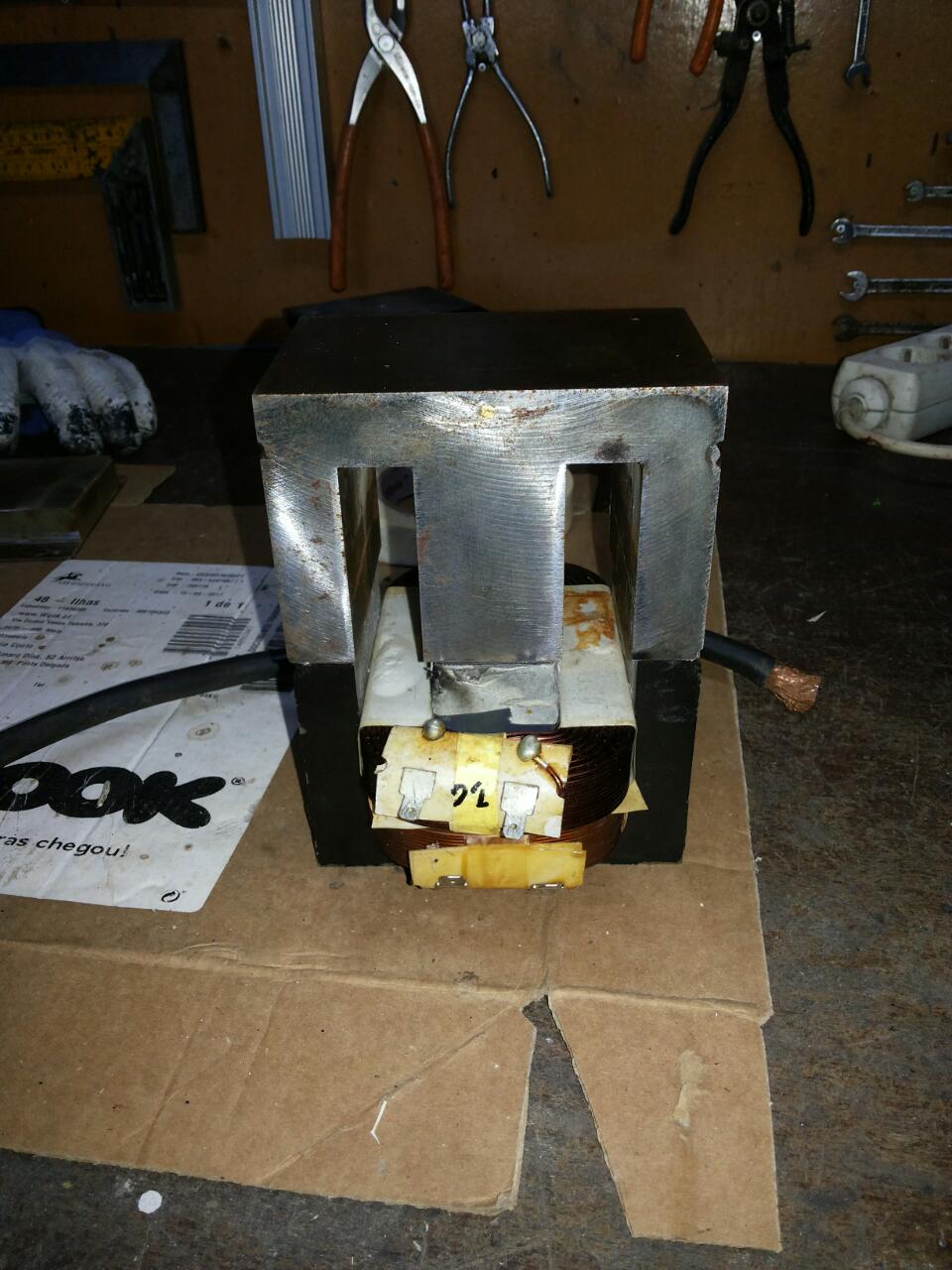

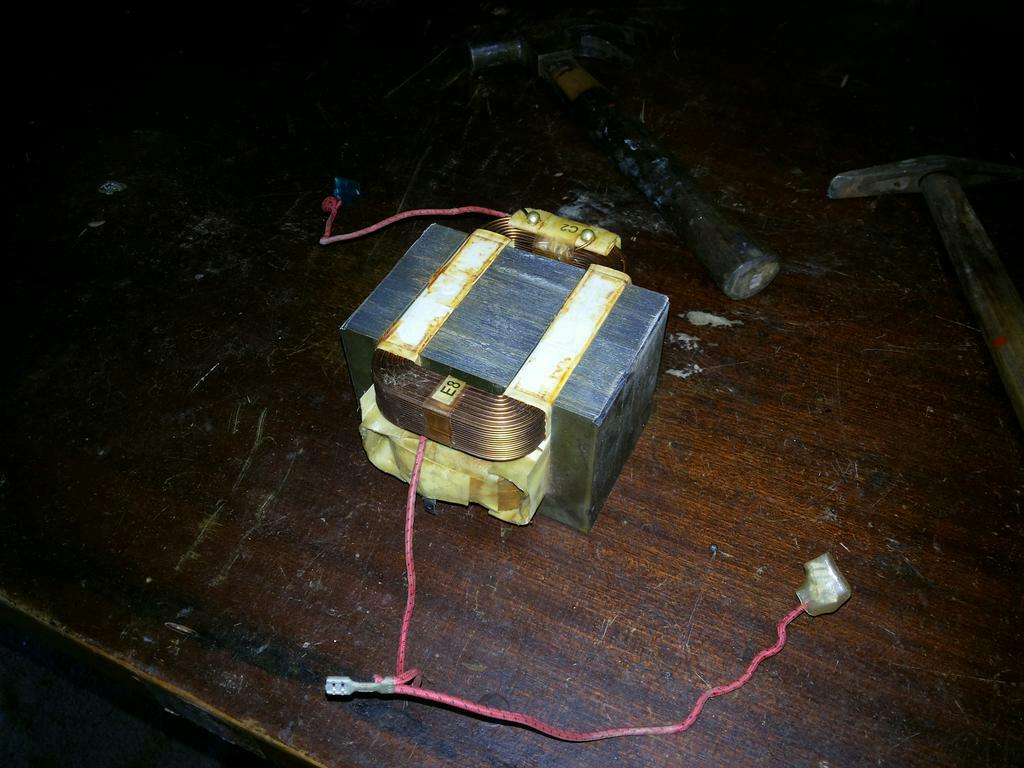

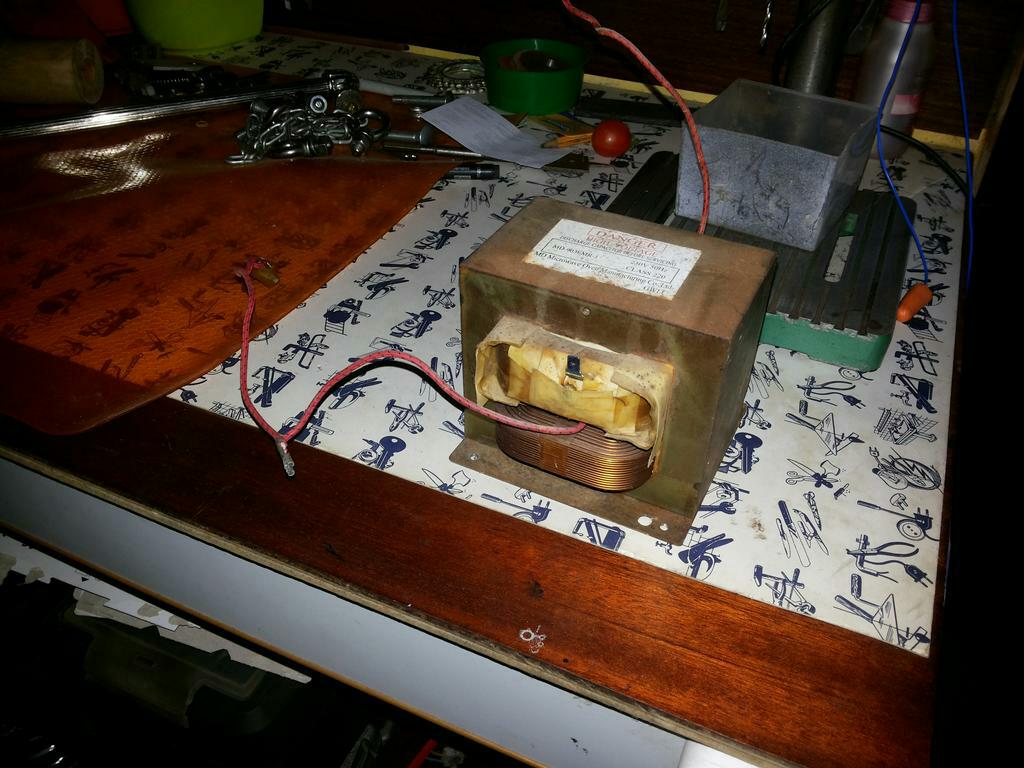

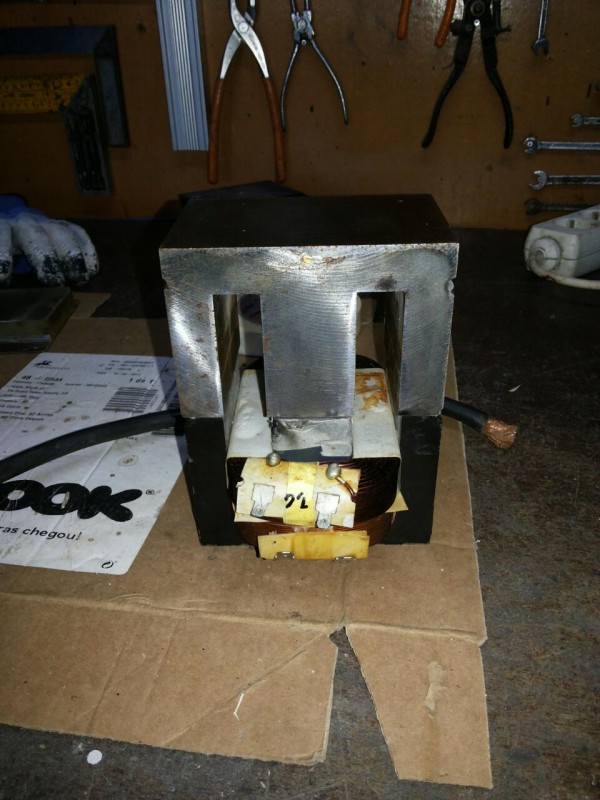

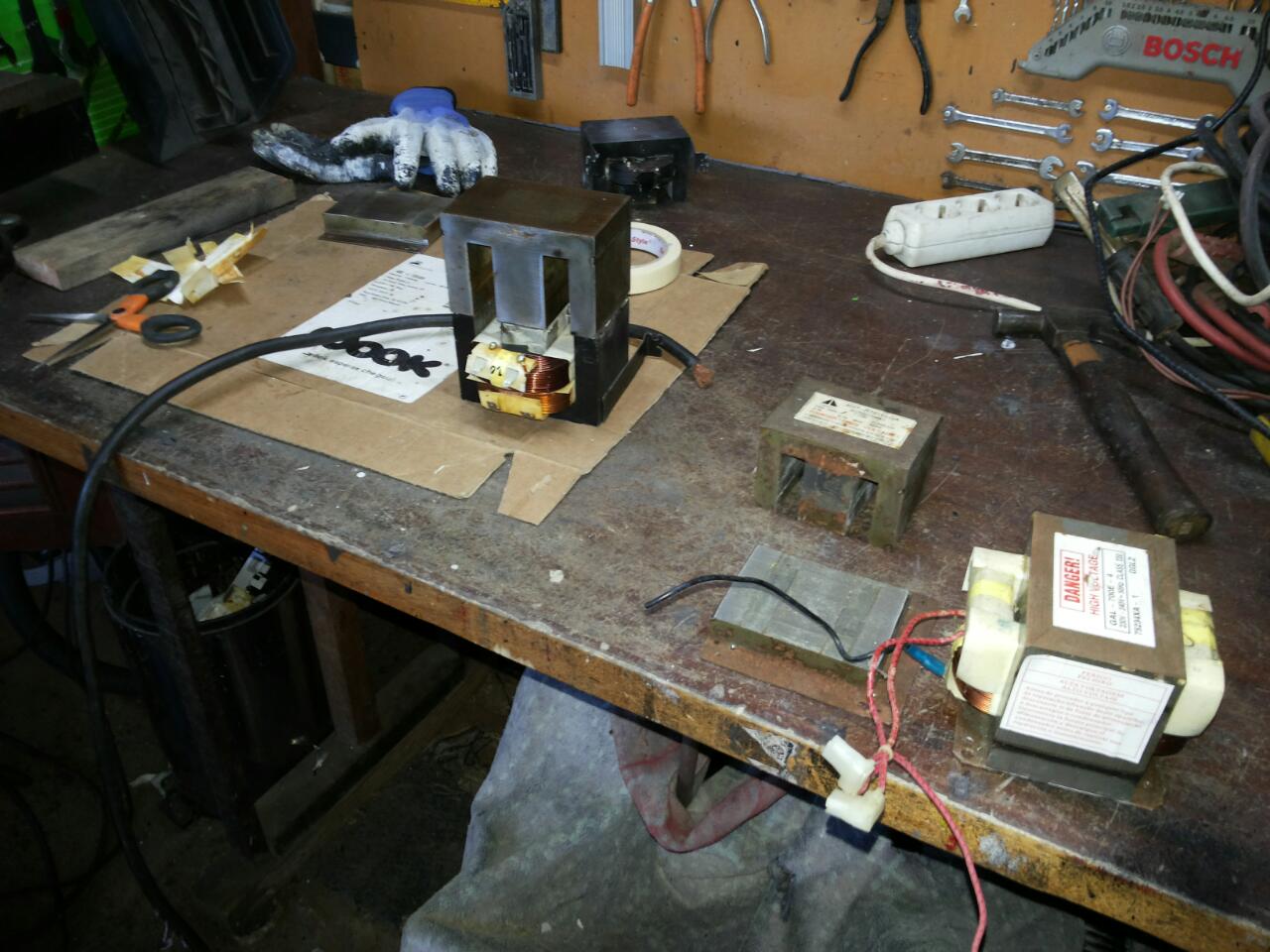

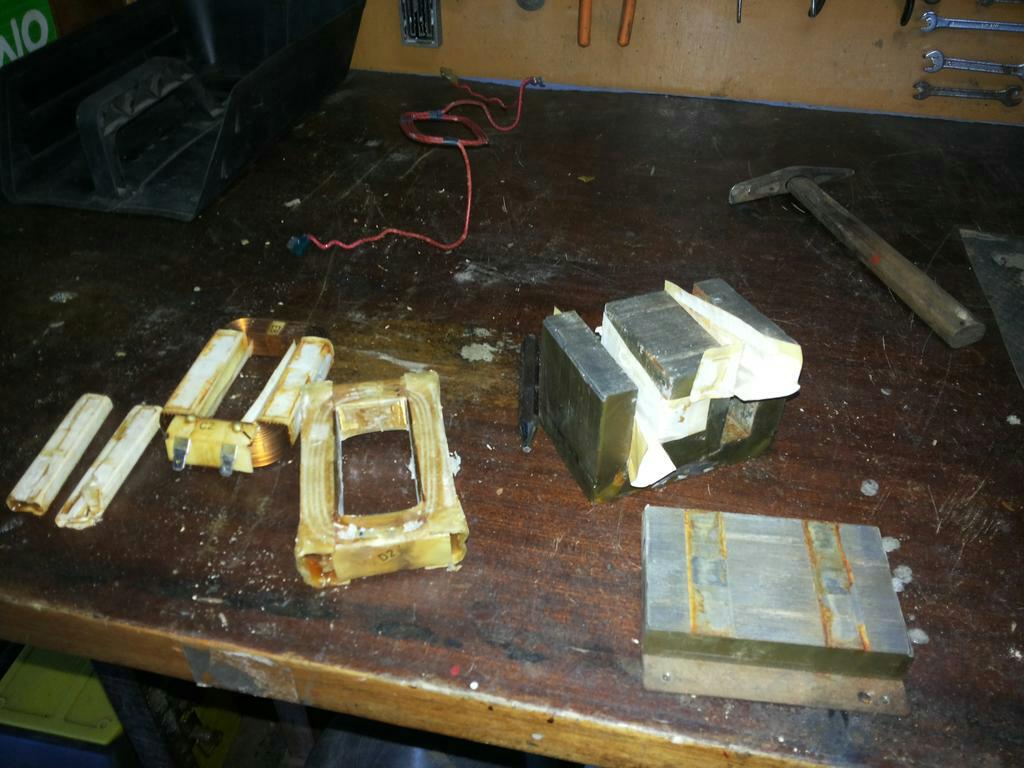

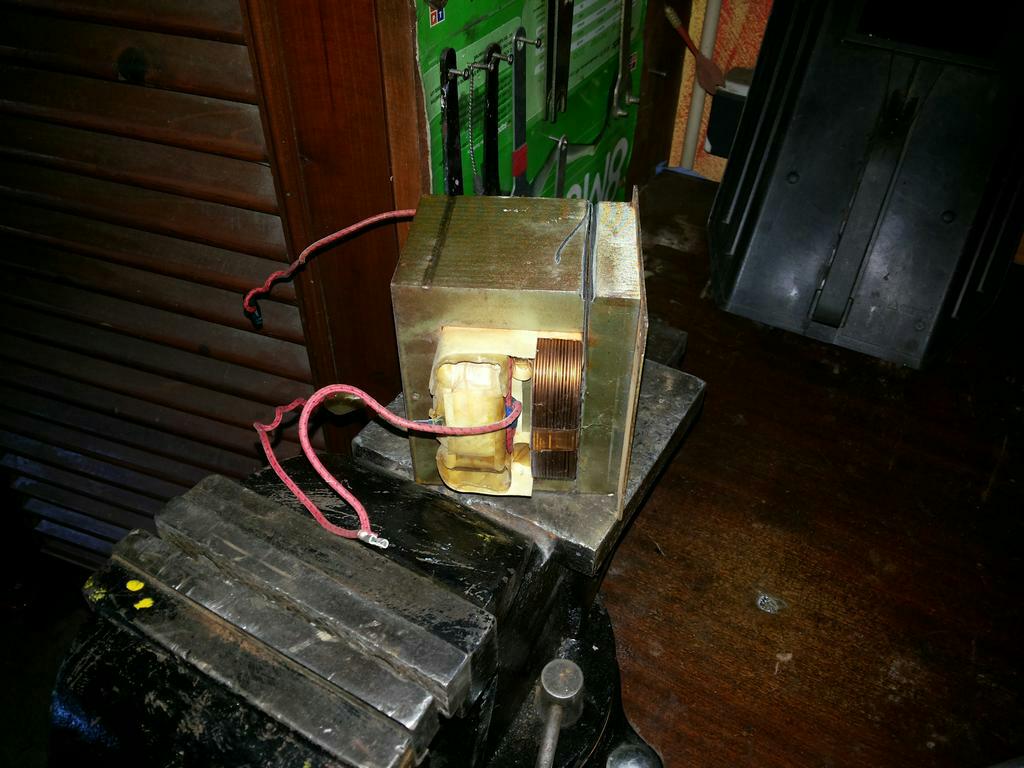

Já comecei a coletar material, separei os dois maiores transformadores de microondas que consegui encontrar. Vou experimentar uma ideia que tive e que consiste em colocar os lados "és" dos transformadores, assim fico com mais espaço para colocar mais fiação no secundário, ou mesmo no primário, não sei, tenho que fazer muitos testes e ver onde será aplicado para obter o melhor resultado.

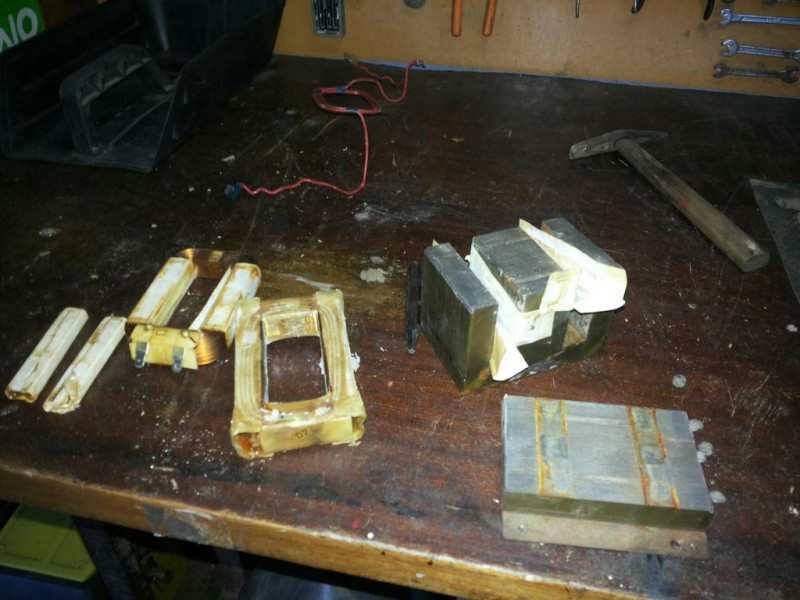

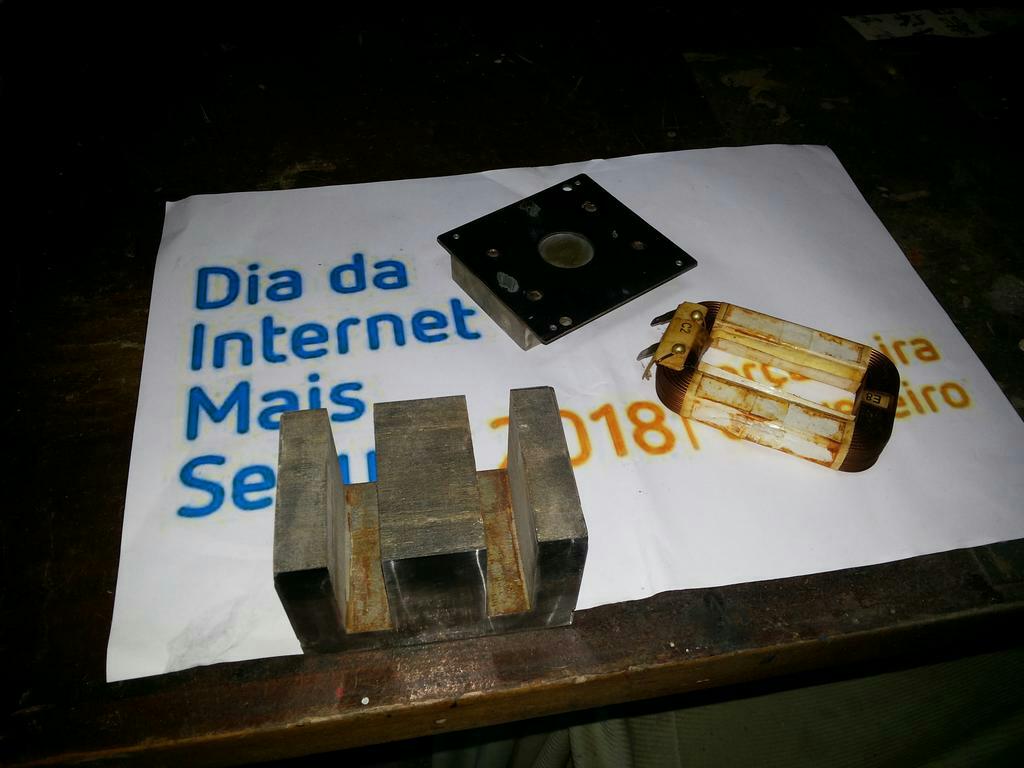

Ainda em relação a estes trafos, depois de tantos anos a fazer projetos com eles, já tenho uma enorme facilidade em retirar as fiações.

[serges]

Começas bem, reciclar a coisa, o MRider é que podia partilhar como foi feito o projecto dele...

[MRider]

Começas bem, reciclar a coisa, o MRider é que podia partilhar como foi feito o projecto dele...

Vou ver se faço isso

[serges]

Muito bem, obrigadissimo!

[Emanuel Couto]

Como não estou muito interessado em dois trafos em paralelo, porque provocariam enormes picos de energia reativa na rede da minha habitação, vou tentar retirar a máxima potência apenas com um trafo.


Tenho duas opções, colocar duas bobines no primário, para fazer a opção série/paralelo, e fazer o máximo de voltas no secundário.


A outra será colocar só um enrolamento no primário e ter a opção de colocar mais cabo no secundário.


Porque é muito importante colocar o máximo de voltas no secundário?
Porque apenas uma volta ou duas pode fazer uma diferença enorme na potência final do aparelho...

Um exemplo, temos uma corrente de (100amp) com (1v), se multiplicamos (1×100=100), teremos uma potência na saída do transformador de 100W, mas se tivéssemos (5v) a multiplicar por (100) a potência já subia para os (500W).
Portando convém levar isso em consideração...

[MRider]

Neste caso não é necessário muitas voltas.
Quanto menos volts mais amp que é o que se pretende.
Penso que não vais usar a máquina para soldar chapa de automóveis

[Emanuel Couto]

Quanto menos volts mais amp que é o que se pretende.

Nesse caso não é bem assim...!

Estes núcleos estão projetados para uma corrente, ao adicionar mais metal ao conjunto, (juntando os dois lados E's) faço aumentar a corrente do trafo (claro que tenho a plena consciência que vou saturar a bobine primária mais rapidamente..)

Cada volta que der no secundário vou retirar uma quantidade de energia eletromagnética (x) e o resultado final será a soma da energia retirada de todas as voltas, portanto quanto mais voltas der mais energia acumulada terei...

Se queres fazer um teste simples!
Num trasformador colocas (1) volta no secundário e medes a corrente, depois dás (5) voltas, mede a corrente e verás qual o enrolamento que te dará mais corrente.
E para mais, a potência de um transformador não é medido apenas pela corrente, mas sim pela corrente vezes a tensão.

Penso que não vais usar a máquina para soldar chapa de automóveis

Não terá potência para tal..

[MRider]

O meu já está bom assim

[Emanuel Couto]

A fazer diversos testes, com uma bobine no primário, também com duas, para ver se vale a pena ficar com ambas.

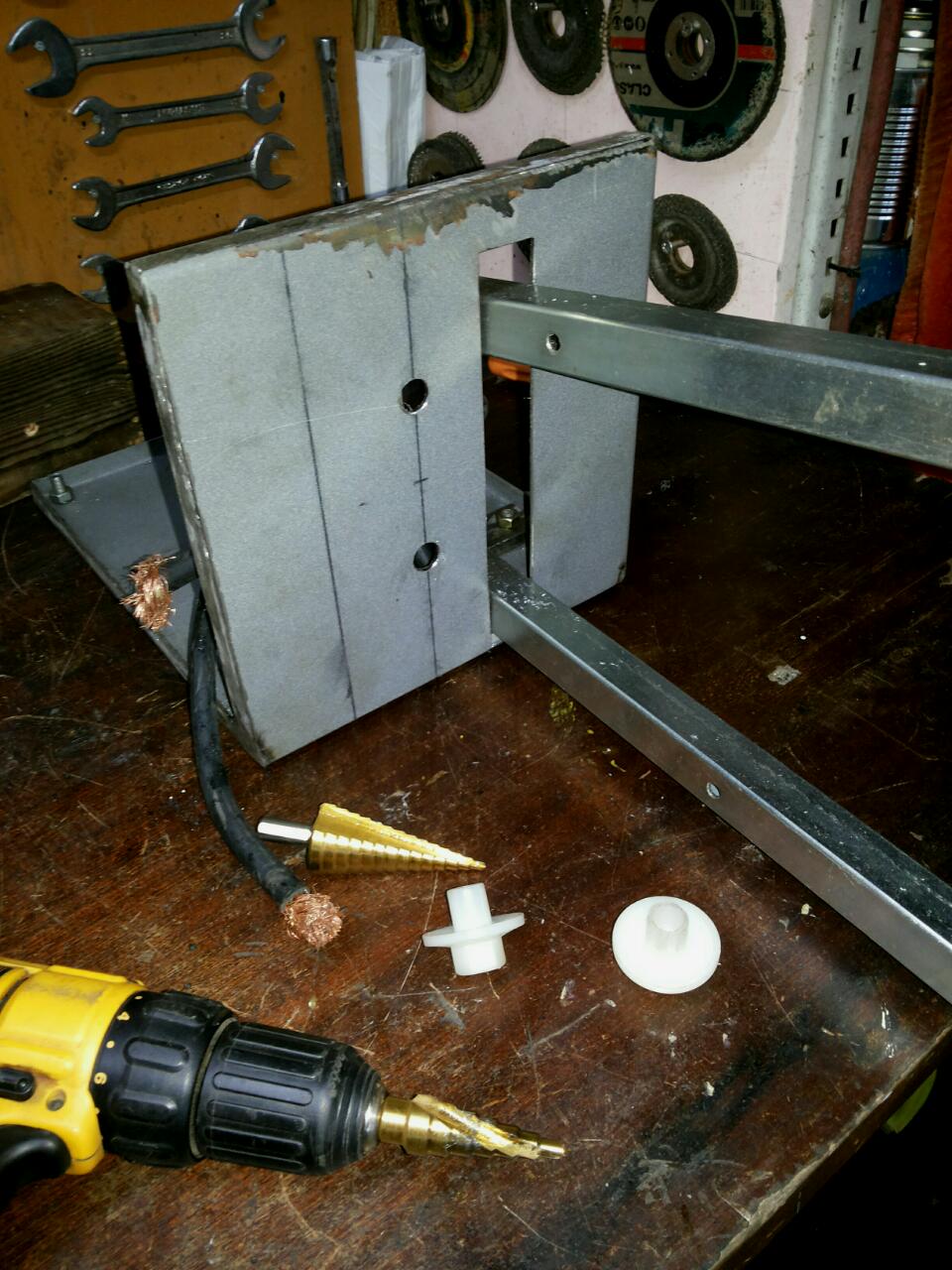

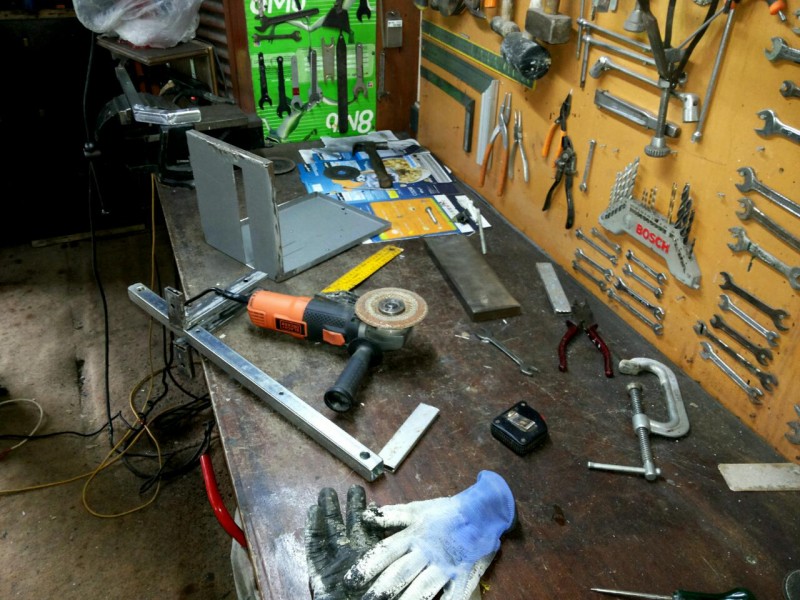

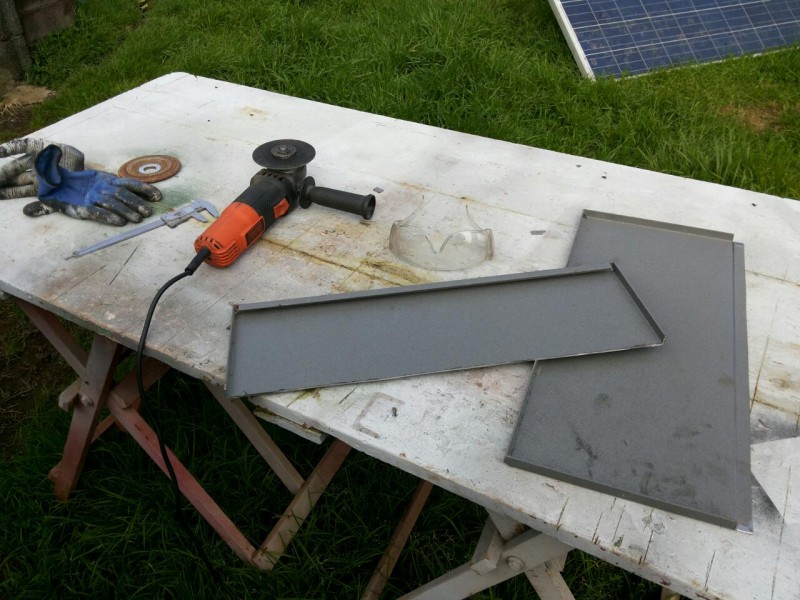

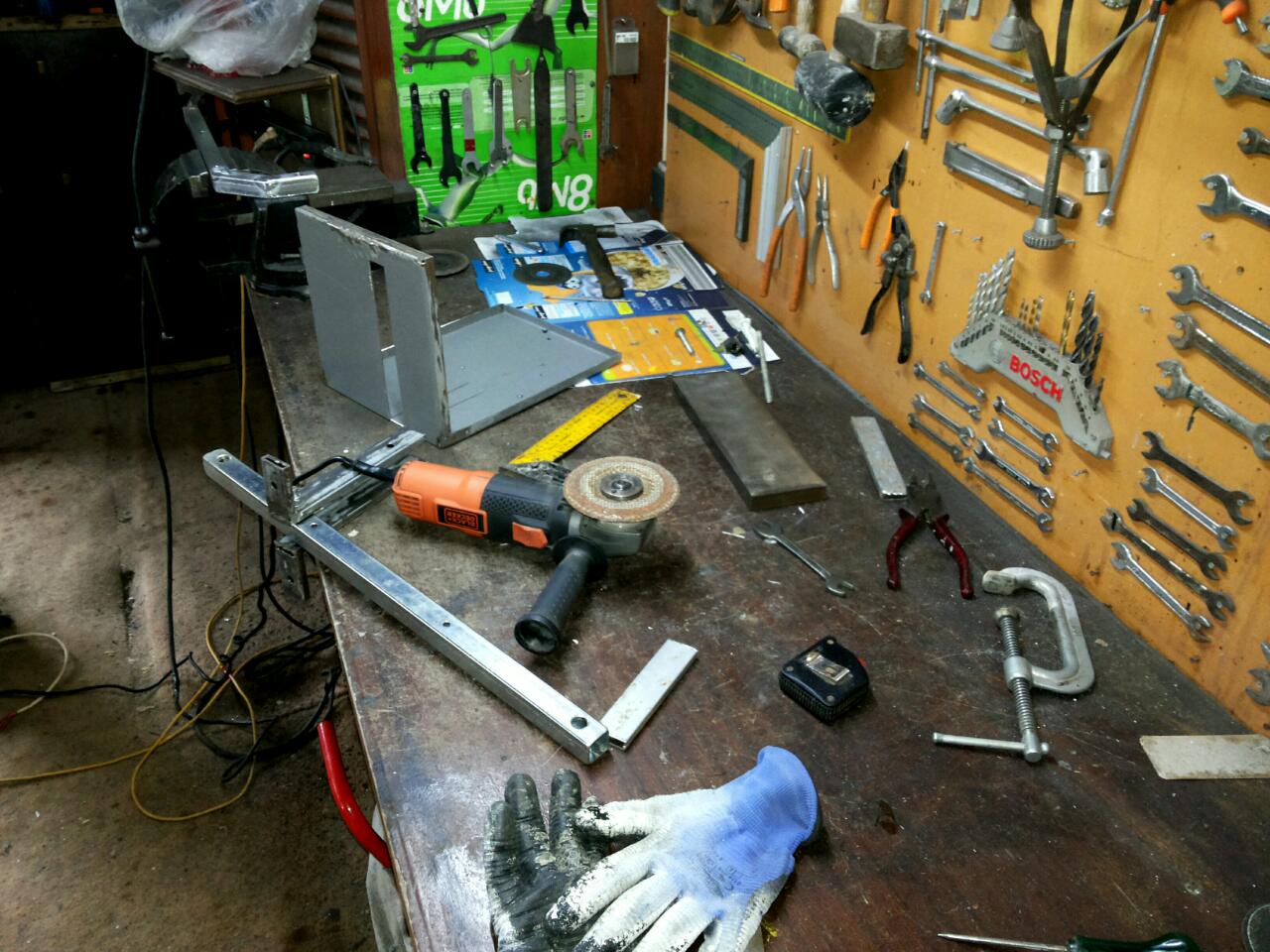

Também já comecei a fazer parte do gabinete para colocar tudo dentro, neste caso vou mesmo fazer tudo de raiz...
Vamos ver como vai ficar, pois não tenho qualquer experiência deste tipo, e as chapas que possuo não ajudam muito, são pequenas e grossas, vamos ver o que vai sair daqui...

[Emanuel Couto]

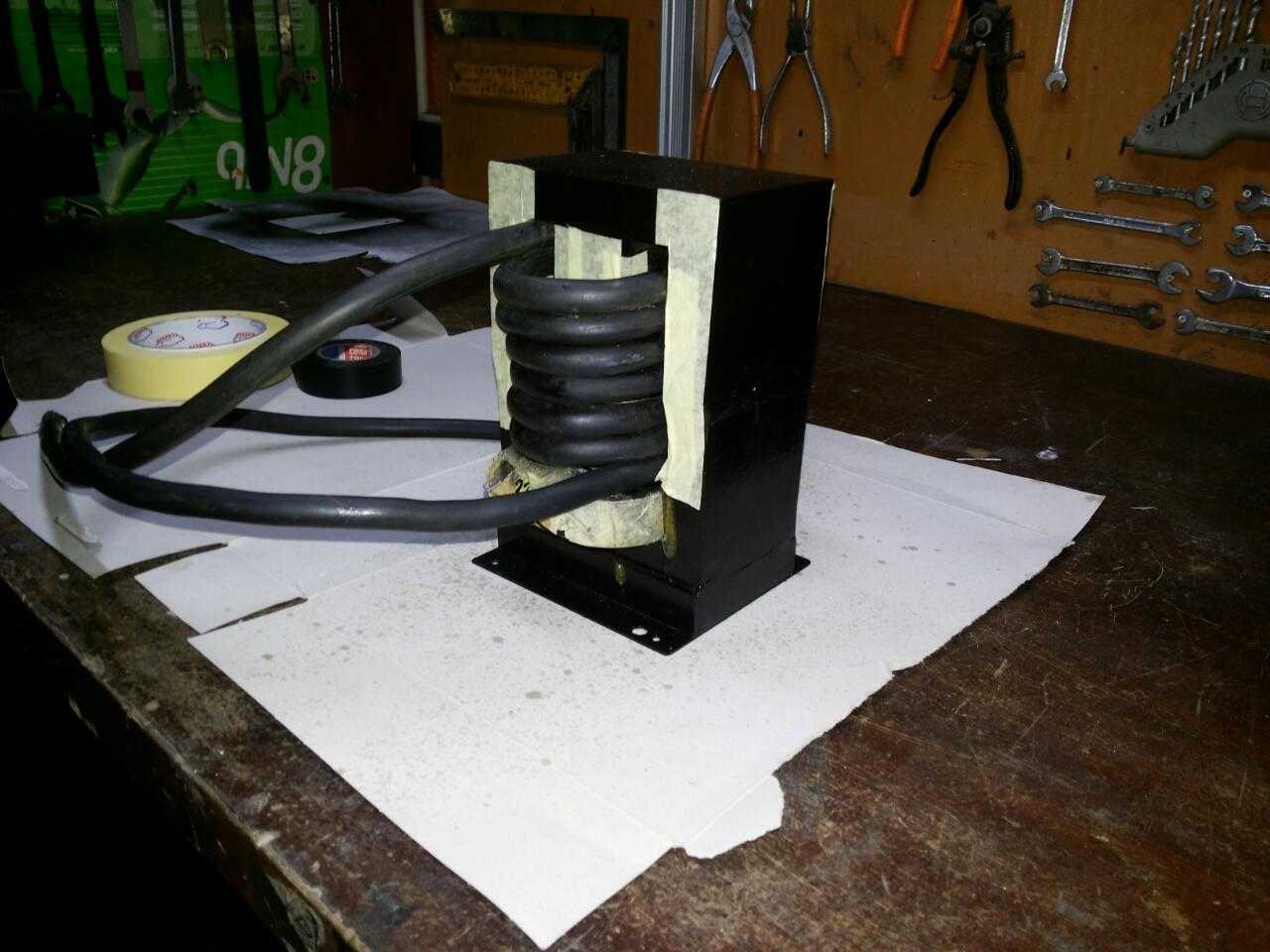

Depois de muitos testes, ficou decidido em definitivo que vai ficar apenas com uma bobine no primário, e o máximo de voltas que conseguir no secundário.


Realmente, faz uma diferença enorme em capacidade de fundição dos materiais colocando mais umas voltas no secundário, dessa forma ficarei com uma máquina solda ponto muito mais potente do que tinha idealizado... e pelo que vi, nos últimos testes, a coisa promete...


A ideia é que fique duas saídas para solda, uma tipo alicate fixo, e a outra para colocar uma solda móvel para coisas mais pequenas, tipo baterias, etc...
O controlo também será independente, ambos seleccionáveis no painel.

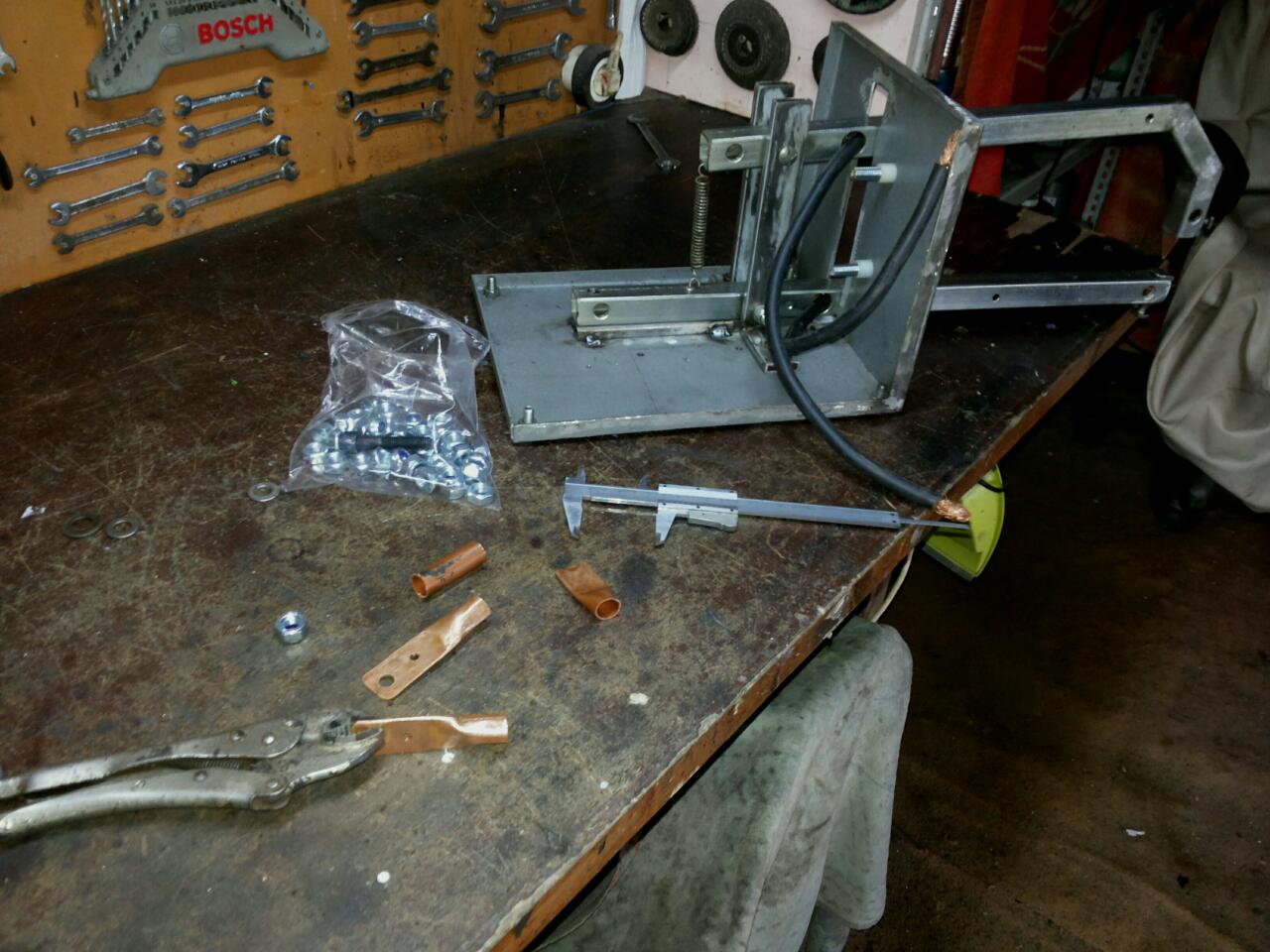

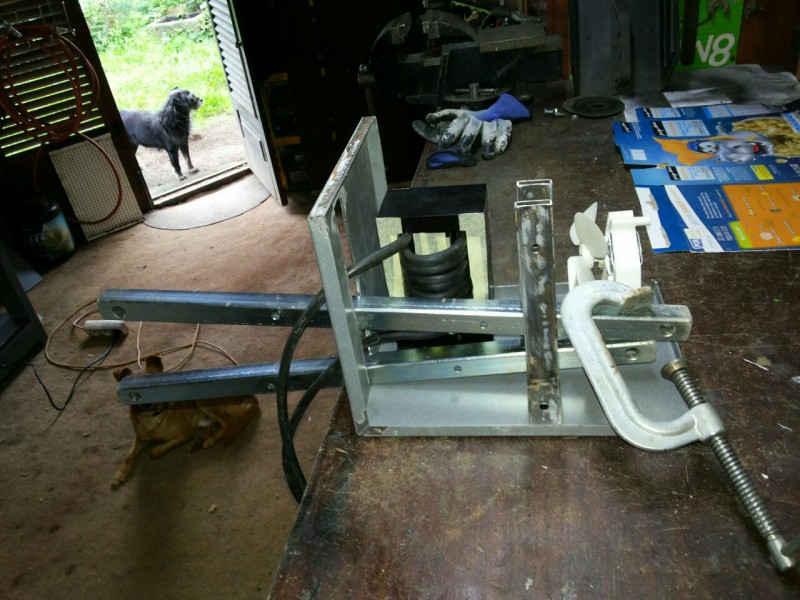

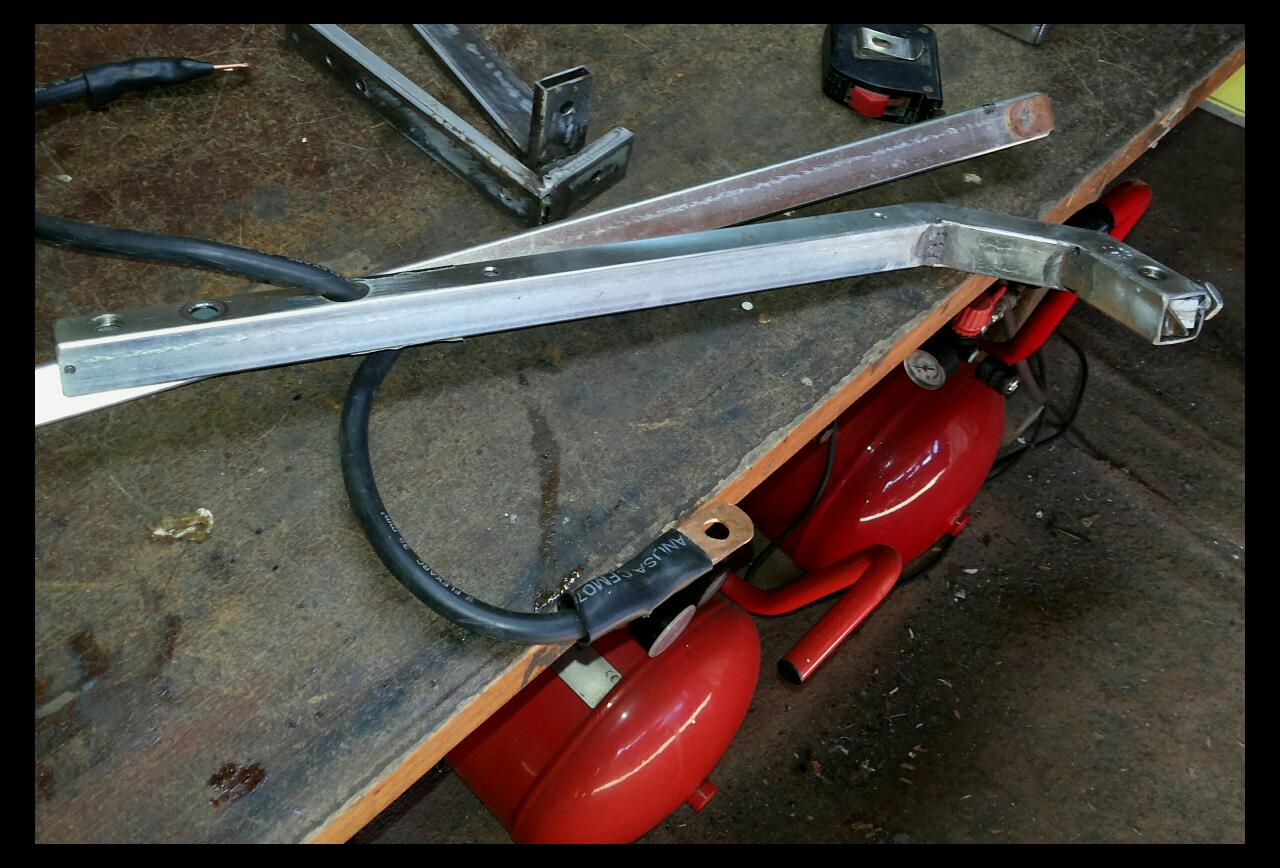

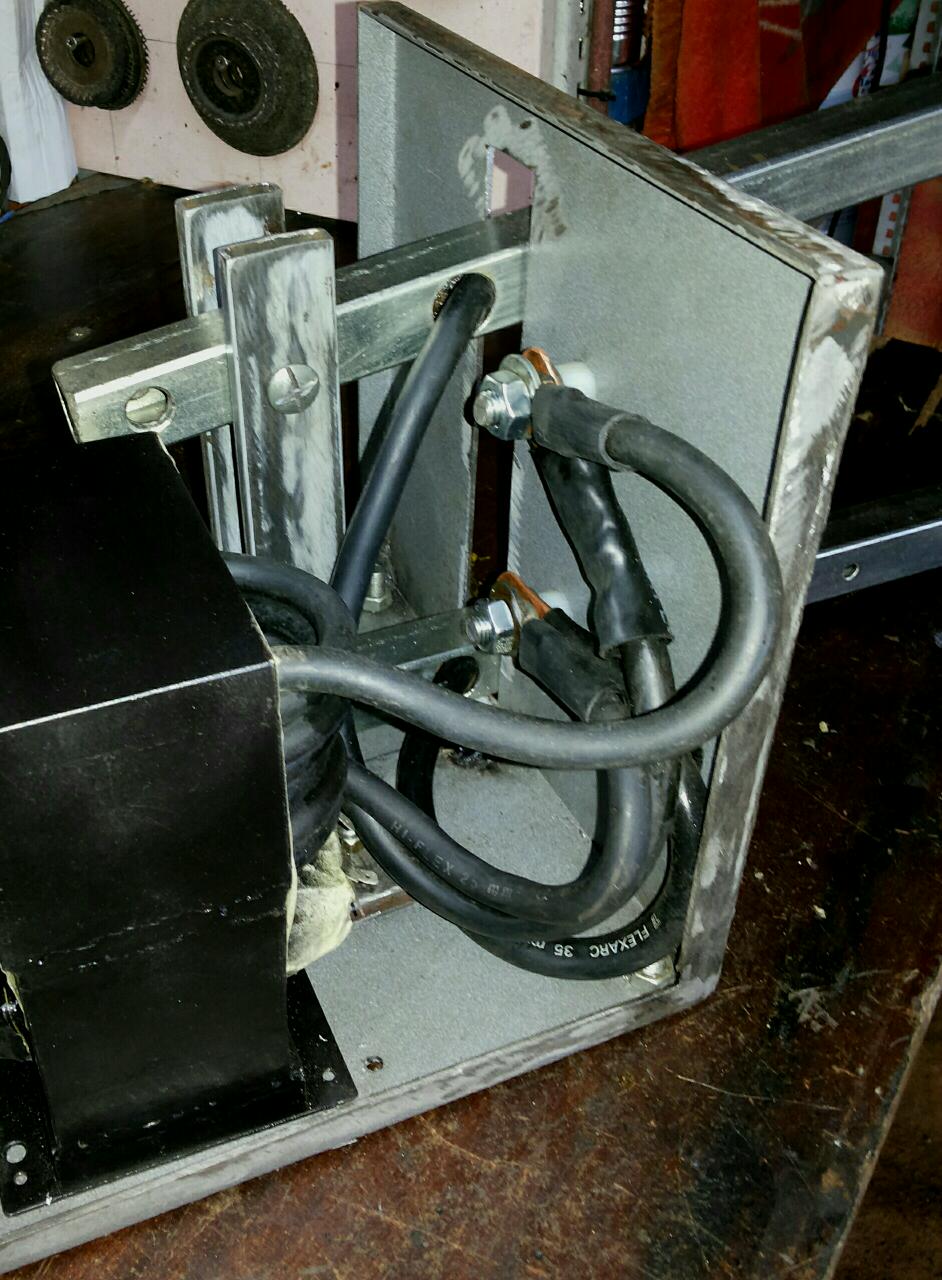

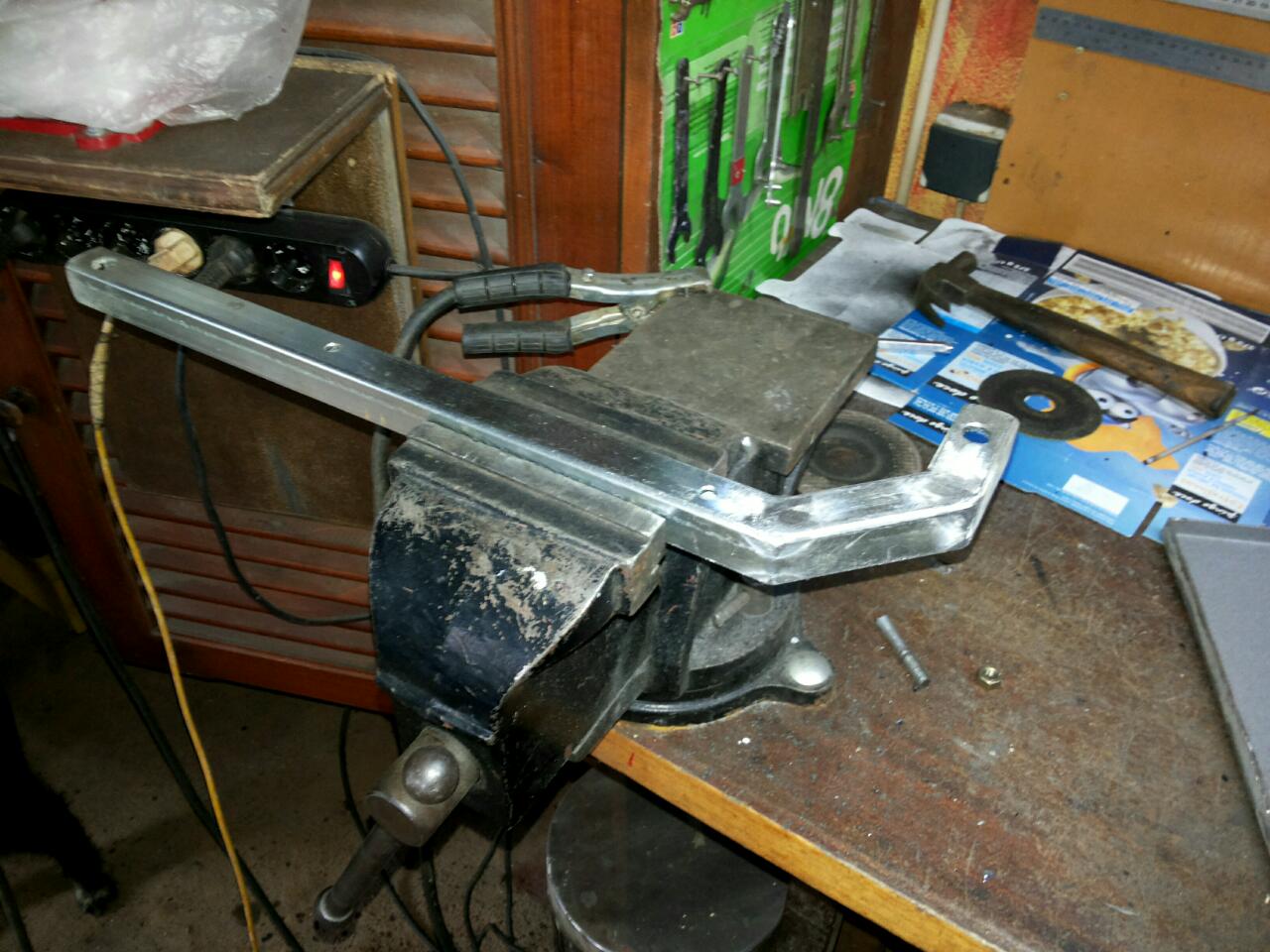

Consegui fazer o que queria, que era embutir os cabos da solda alicate por dentro dos tubos, assim fica muito mais clean, livre de impactos e com maior capacidade de refrigeração.

[labutess]

Belo Projecto Emanuel,
assim ate parece facil fazer tudo isso. MAS para leigos como eu podias fazer umas maquinetas mais simples para venda

[Emanuel Couto]

Belo Projecto Emanuel,
assim ate parece facil fazer tudo isso. MAS para leigos como eu podias fazer umas maquinetas mais simples para venda

Nunca digo nunca..
Muitos dos projetos que fiz no passado e que disse que não seriam para venda, acabaram por ser vendidos, alguns por propostas irrecusáveis...

Mas neste caso, se realmente precisas de um aparelho destes, podes te meter nisto à vontade, se tiveres algumas dúvidas a malta dá sempre uma ajudinha.

Como vês, no decorrer do tópico, é mesmo fácil fazer um... claro que podes simplificar as coisas.

[labutess]

Obrigado pelo voto de confiança, mas vendo o desempenho do teu trabalho,nao o conseguira fazer,axo que vou optar por um kit ja pré feito.

[gigaz]

para soldar as tabs nas pilhas(e outras cargas ligeiras) basta um transformador de microondas, só modificar o secundário.

Emanuel: isso promete, vai pôr um temporizador como nas comerciais?

A ver se posto aqui a minha versão eventualmente

[Emanuel Couto]

Obrigado pelo voto de confiança, mas vendo o desempenho do teu trabalho,nao o conseguira fazer,axo que vou optar por um kit ja pré feito.

Alguma coisa sempre às ordens
