O meu projecto Island com a ajuda de todos.
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
Bem como sou novo nisto de impressão 3d pode haver asneiras. Por favor corrijam.
Primeiro tirei as medidas a engrenagem o mais exacto possível.
Depois antes de começar a desenhar eu mesmo, pois desenhar em cad e sketchup vou-me arranjando. Procurei software que possivelmente me desenha-se logo a engrenagem. Descobri o Gears 3d Printer. Fui experimentando até compreender como funciona.
Como é uma engrenagem dupla tive que criar a engrenagem inferior e depois a engrenagem superior, e unir tudo no Sketchup, para voltar a exportar como STL. Acho que esta em condições, mas só quem perceber realmente do assunto o poderá dizer.

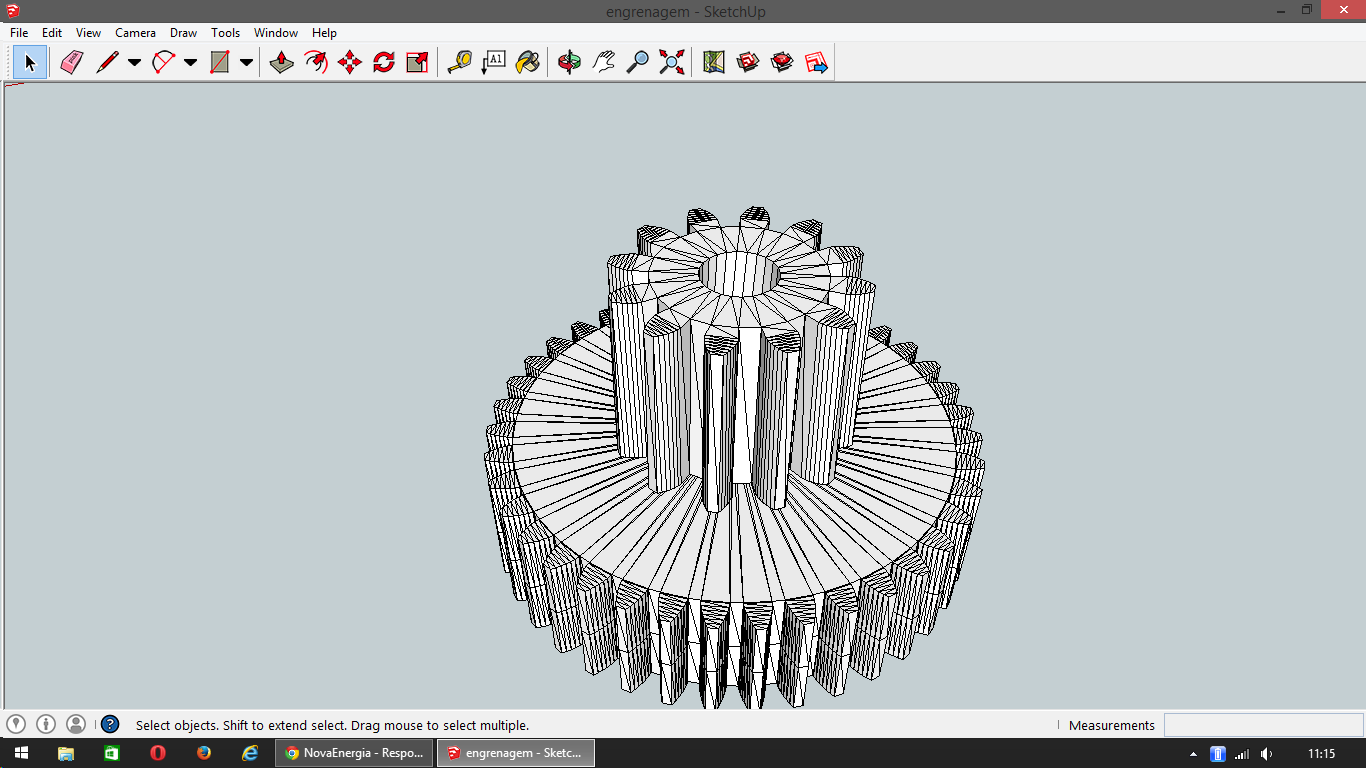

Deixo aqui a imagem e o ficheiro STL para a segunda engrenagem a partir do motor para o actuador de 36'' Superjack.
Primeiro tirei as medidas a engrenagem o mais exacto possível.
Depois antes de começar a desenhar eu mesmo, pois desenhar em cad e sketchup vou-me arranjando. Procurei software que possivelmente me desenha-se logo a engrenagem. Descobri o Gears 3d Printer. Fui experimentando até compreender como funciona.
Como é uma engrenagem dupla tive que criar a engrenagem inferior e depois a engrenagem superior, e unir tudo no Sketchup, para voltar a exportar como STL. Acho que esta em condições, mas só quem perceber realmente do assunto o poderá dizer.
Deixo aqui a imagem e o ficheiro STL para a segunda engrenagem a partir do motor para o actuador de 36'' Superjack.
- Anexos
-
- ENGRENAGEM.rar
- (126.41 KiB) Transferido 70 vezes
-
- Captura de tela 2015-03-18 11.15.16.png (84.77 KiB) Visto 5803 vezes
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
- Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: O meu projecto Island com a ajuda de todos.
Óptima ideia...
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
- Membro Platinium
- Mensagens: 3322
- Registado: sexta jan 07, 2011 12:08 am
- Localização: Região norte
Re: O meu projecto Island com a ajuda de todos.
John Davison Rockefeller, Richford (Nova Iorque)
mda, algures no distrito de Braga
o inicio e a atualização do verdadeiro conceito self-made man!
mda, algures no distrito de Braga
o inicio e a atualização do verdadeiro conceito self-made man!
VE Nissan Leaf MKII
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
Se é possível fazer, e é boa ideia. Porque não!?
A verdade é que foi uma oportunidade para aprender um bocadito acerca do 3D. Como qualquer tipo que gosta de criar coisas, um dia vou arranjar uma impressora dessas.
Mais uns dias e estou de volta o trabalho pois não tenho os bolsos desse tipo nem o olho para o negócio.
A porcaria do actuador é que me esta a chatear divinamente. Se calhar ainda mudo o sistema de impulsão outra vez. Em vez de ser directo, ponho com alavanca central. Perco um bocadito de movimento, mas pelos meus cálculos não ha grande diferença de rendimento.
A verdade é que foi uma oportunidade para aprender um bocadito acerca do 3D. Como qualquer tipo que gosta de criar coisas, um dia vou arranjar uma impressora dessas.
Mais uns dias e estou de volta o trabalho pois não tenho os bolsos desse tipo nem o olho para o negócio.
A porcaria do actuador é que me esta a chatear divinamente. Se calhar ainda mudo o sistema de impulsão outra vez. Em vez de ser directo, ponho com alavanca central. Perco um bocadito de movimento, mas pelos meus cálculos não ha grande diferença de rendimento.
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
- Membro Platinium
- Mensagens: 3322
- Registado: sexta jan 07, 2011 12:08 am
- Localização: Região norte
Re: O meu projecto Island com a ajuda de todos.
faz uma meia lua dentada e um motor de portão com roda dentada, fica forte e feio...
eu dou-te os fins de curso... e mais o que precisares...
esses actuadores vende para ferro velho
eu dou-te os fins de curso... e mais o que precisares...
esses actuadores vende para ferro velho
VE Nissan Leaf MKII
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
Micro-produção 5kWp+4kWp
Auto-consumo Stand-Alone 14,5kWp
Micro-Hidrica Pelton max:1,5kW
AQS Tubos De Vácuo
Caldeira Biomassa Roval R203 73kW
Fluksometer FLM03E
-
- Membro Platinium
- Mensagens: 4089
- Registado: segunda abr 02, 2012 10:27 pm
- Localização: Ilha da Madeira
Re: O meu projecto Island com a ajuda de todos.
Ah assim tá bemvisitante1 Escreveu:faz uma meia lua dentada e um motor de portão com roda dentada, fica forte e feio...
eu dou-te os fins de curso... e mais o que precisares...
esses actuadores vende para ferro velho
Live long and prosper!
-
- Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: O meu projecto Island com a ajuda de todos.
Tenho esses mesmos motores accionando uma estrutura bastante mais pesada do que esta, com (2) eixos, com um grande ângulo de rotação a trabalhar bem.visitante1 Escreveu:faz uma meia lua dentada e um motor de portão com roda dentada, fica forte e feio...
eu dou-te os fins de curso... e mais o que precisares...
esses actuadores vende para ferro velho
Com a agravante no verão, quando a estrutura fica mais na vertical, o motor que é responsável pela rotação fazer muito mais força!
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
Olha que ja pensei nisso, mas com cremalheira e contra rolamento para manter tudo no sitio. Também posso pegar numa chapa e desenhar uma cremalheira circular. Para um seguidor destes, tão leve, é estúpido lixar tantos actuadores, este ultimo teoricamente extremamente sobredimensionado.visitante1 Escreveu:faz uma meia lua dentada e um motor de portão com roda dentada, fica forte e feio...
eu dou-te os fins de curso... e mais o que precisares...
esses actuadores vende para ferro velho
Quanto a fins de curso, o melhor que encontrei até agora foi magnéticos. A partir do momento que os pus no meu portão nunca mais deram problemas. Os motores é que ainda ficam carotes, se não era tipo para fazer uma coisa do género.
Com esta experiência vou ter que mudar totalmente o tipo de seguidor quando for para para os 12 de 60 células, mas isso só no próximo inverno.
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
- Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: O meu projecto Island com a ajuda de todos.
Eu tentava arranjar este!
Senão é só gastar dinheiro... mas claro fazes o que bem entenderes.
Senão é só gastar dinheiro... mas claro fazes o que bem entenderes.
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
Claro que vou tentar arranjar. Inclusive o anterior, mas isso demora, e que alem disso a ultima engrenagem que engata no parafuso esta a saltar, sendo assim tenho que lhe fazer um entalhe para não saltar. Trabalho que eu nunca deveria ter, já que isto supostamente deveria levantar quase 500kg.
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
- Moderador
- Mensagens: 5641
- Registado: domingo jul 22, 2012 7:54 pm
- Localização: Açores
Re: O meu projecto Island com a ajuda de todos.
Por mais vezes que olho para a tua estrutura e da maneira que foi concebida, não percebo o porquê de acontecer isso
Sistema Para Autoconsumo Off-Gride com (2185wp) http://www.novaenergia.net/forum/viewto ... 11&t=16450
Adoro Fotografia... http://olhares.sapo.pt/ecc/
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
A estrutura esta equilibrada, e move-se bem. Acredito que tenha sido azar mesmo. Este deveria ter durado largos anos não fosse este problema, alias fora a engrenagem partida e saltar a ultima de ataque tudo funciona.
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
- Membro Gold
- Mensagens: 1724
- Registado: quarta jun 24, 2009 2:30 pm
Re: O meu projecto Island com a ajuda de todos.
mda, sempre queres que te imprima a engrenagem?
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
Sim. Mas com calma pois só volto daqui a um mês, mais ou menos.
Por favor verifica o ficheiro antes de imprimir para ver se há falhas. Eu uni as duas mas nunca se sabe.
Depois manda por PM, o custo da impressão e do envio, pois ainda estamos um bocado longe.
Desde já o meu obrigado.
Por favor verifica o ficheiro antes de imprimir para ver se há falhas. Eu uni as duas mas nunca se sabe.
Depois manda por PM, o custo da impressão e do envio, pois ainda estamos um bocado longe.
Desde já o meu obrigado.
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
Venho ca dar um update do estado do sistema.
O actuador de 36'' ainda não tive tempo de arranjar, pois para alem da engrenagem partida, tem os rolamentos lixados. O CrOhN imprimiu-e duas engrenagens, que ficaram um espectáculo, já gastei uma para chegar a conclusão que um dos problemas são os rolamentos e tenho a outra de reserva para quando refizer tudo. Sendo assim só quando estiver mesmo com muita paciência. Entretanto comprei um de 24'' dos mais fraquinhos e esta a trabalhar um espectáculo, a mais tempo que os outro todos juntos.

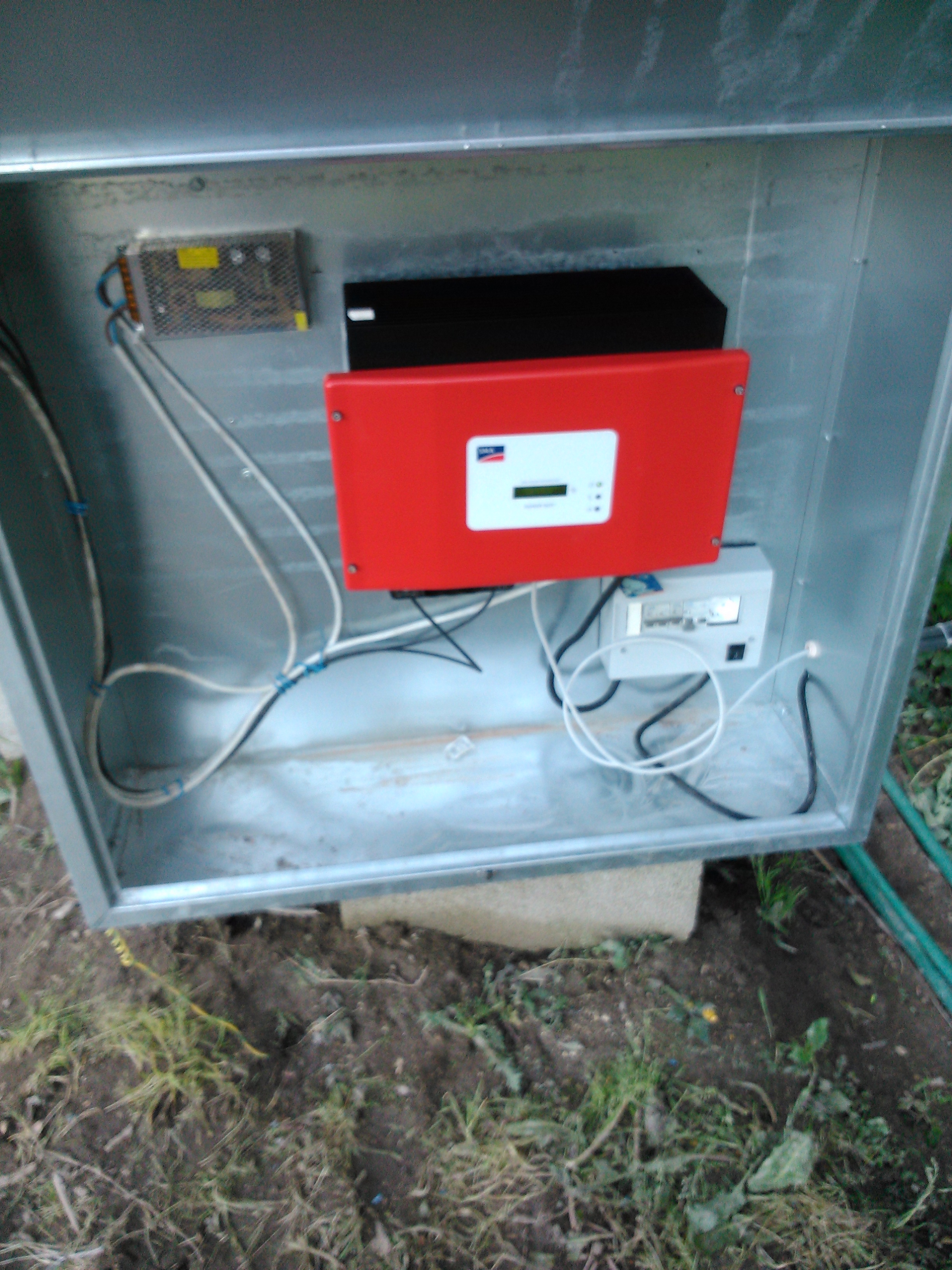

Entretanto prossigo para um sistema unificado e já consegui e instalei um SB1700. Ficou porreiro dentro da caixa como podem ver, e por enquanto não vejo necessidade de ventilar a caixa, já que esta sempre ensombrada pelos painéis. Com isto reduzi o comprimento de cabo DC em cerca de 15m e o inversor ja vai por vezes aos 1300w.
Tenho um SB300 de reserva para quando aumentar o campo solar. No verão a coisa até se safa mas no inverno toda a energia é pouca, e se calhar vou experimentar com thin film, pois esses com céu mais nublado dão mais rendimento.
Com isto tenho o STECA 2000+ com placa de comunicações dois MPPT para venda.
Agora vou começar a trabalhar no island e a ver Baterias, e quem sabe uma roda de água para o inverno. Os cabos principais ja estão no sitio agora é instalar o inversor no quadro, para fazer bypass a rede, e programar tudo no sunny island.
Aceito sugestões de baterias, pessoalmente ando de olho num pack de 500A 48v, mas é um investimento bastante doloroso.
O actuador de 36'' ainda não tive tempo de arranjar, pois para alem da engrenagem partida, tem os rolamentos lixados. O CrOhN imprimiu-e duas engrenagens, que ficaram um espectáculo, já gastei uma para chegar a conclusão que um dos problemas são os rolamentos e tenho a outra de reserva para quando refizer tudo. Sendo assim só quando estiver mesmo com muita paciência. Entretanto comprei um de 24'' dos mais fraquinhos e esta a trabalhar um espectáculo, a mais tempo que os outro todos juntos.
Entretanto prossigo para um sistema unificado e já consegui e instalei um SB1700. Ficou porreiro dentro da caixa como podem ver, e por enquanto não vejo necessidade de ventilar a caixa, já que esta sempre ensombrada pelos painéis. Com isto reduzi o comprimento de cabo DC em cerca de 15m e o inversor ja vai por vezes aos 1300w.
Tenho um SB300 de reserva para quando aumentar o campo solar. No verão a coisa até se safa mas no inverno toda a energia é pouca, e se calhar vou experimentar com thin film, pois esses com céu mais nublado dão mais rendimento.
Com isto tenho o STECA 2000+ com placa de comunicações dois MPPT para venda.
Agora vou começar a trabalhar no island e a ver Baterias, e quem sabe uma roda de água para o inverno. Os cabos principais ja estão no sitio agora é instalar o inversor no quadro, para fazer bypass a rede, e programar tudo no sunny island.
Aceito sugestões de baterias, pessoalmente ando de olho num pack de 500A 48v, mas é um investimento bastante doloroso.
Caldeira, Fogão com caldeira, Recuperador a Biomassa.
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
40 Tubos x Solares térmicos C.F.
Projecto SMA Island, Bateria 20KW, Batrium BMS
-
- Membro Silver
- Mensagens: 177
- Registado: domingo dez 05, 2010 8:23 pm
- Localização: Castelo Branco
Re: O meu projecto Island com a ajuda de todos.
Boa noite.
O meu Sunny Boy 1200, aquece um bocado no verão, tive que aplicar um ventilador de 24V DC 30W para baixar a temperatura.
Se precisar de ventiladores desse tipo, tenho facilidade em arranjar (usados).
O meu Sunny Boy 1200, aquece um bocado no verão, tive que aplicar um ventilador de 24V DC 30W para baixar a temperatura.
Se precisar de ventiladores desse tipo, tenho facilidade em arranjar (usados).
-
Autor do tópico - Membro Silver
- Mensagens: 241
- Registado: domingo jul 30, 2006 12:36 pm
- Localização: Minho
Re: O meu projecto Island com a ajuda de todos.
Até agora o 5000 nunca aqueceu muito, mas também esta sempre a sombra, este vou ver como se porta. Esta dentro de um armário metálico a maior parte do tempo a sombra e com muito espaço la dentro. Por acaso tenho de 12v dos grandes se for preciso aplico com um painel pequeno que tenho parado. Logo que tenha mais tempo vou ver se começo a montar o island.
Como vai o seu projecto? Sempre conseguiu conciliar os dois bancos de baterias?
Obrigado.
Como vai o seu projecto? Sempre conseguiu conciliar os dois bancos de baterias?
Obrigado.
