duvidas com motor de impressora canon

[engenhariacaseira]

bom dia

eu desmontei uma impressora e tenhu 2 motor.

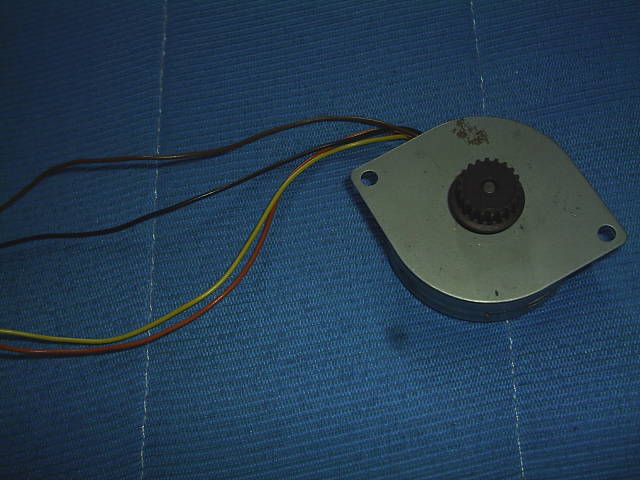

mas uns desses tem:
27,6 v

mas ele contem 4 fios
laranja,preto,amarelo e marron

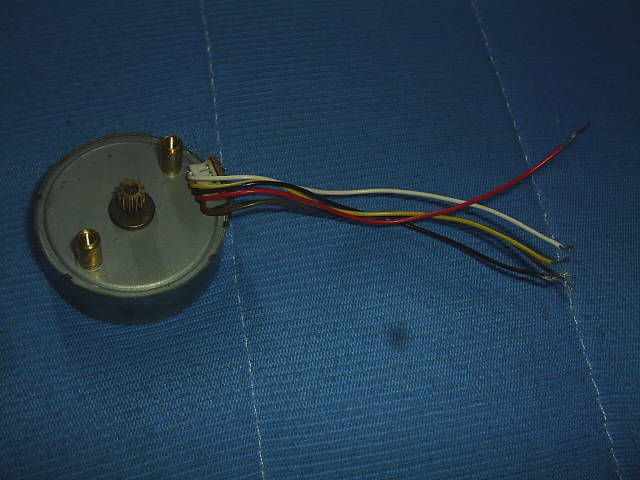

e outro contem branco,amarelo,preto,vermelho e marrom.

estou em duvidas onde eu ligar os fios do pequeno gerador.

abraços

[Luísão]

você pode anexar uma foto desse motor??

[engenhariacaseira]

naum sei enviar fotos aqui...

passa seu e-mail é mail facil.

abraços

elsec

[jmal]

para enviar fotos basta fazer o seguinte, quando está no editor de mensagens, tem ao fundo uma janela com indicação "enviar anexo", por baixo tem um botão "procurar", clique nele e procure a imagem no seu pc, depois clique em "adicionar o ficheiro", de seguida por baixo do texto da mensagem aparece um controlo com os ficheiros que enviou, basta colocar o cursor no local onde quer colocar o ficheiro/imagem e clicar em "insira na linha".

cumps

[engenhariacaseira]

tre esses dois motores..eles contem vaarios fio..

me ajudem...

elsec

[Njay]

o de 4 fios deve ser um "motor de passo bipolar". o de 5 fios deve ser um "motor de passo unipolar". é só procurar no google por esses termos (de preferência em inglês) que vão aparecer circuitos para controlar isso.

[vergaranunes]

fiz um vídeo com esse motor da canon. foi quando descobri o motor de pasos como gerador.
está em http://br.youtube.com/watch?v=opcj98r-v ... annel_page

depois disso, descobri que qualquer dois fios do motor (um par qualquer) já tens energia. cheguei a acender mais de 100 leds com esse motorzinho da canon (o de 5 fios). o motor de 4 fios não se mostrou tão bom. precisa de mais rotação e gera menos energia, além disso, os pares devem ser certos.

[Duxk]

fiz um vídeo com esse motor da canon. foi quando descobri o motor de pasos como gerador.
está em http://br.youtube.com/watch?v=opcj98r-v ... annel_page

depois disso, descobri que qualquer dois fios do motor (um par qualquer) já tens energia. cheguei a acender mais de 100 leds com esse motorzinho da canon (o de 5 fios). o motor de 4 fios não se mostrou tão bom. precisa de mais rotação e gera menos energia, além disso, os pares devem ser certos.

parabens pelos seus projectos vergaranunes...já á algun tenpo que vejo os seus videos no youtube admiro bastante a suas ideias e a sua disponiblidade para ajudar senpre...seja muito bem vindo a este forum ,fiquei muito contente por o ver por aqui...penso que vai ajudar e fazer muitos bons amigos aqui...

[vergaranunes]

obrigado. fiquei impressionado com o fórum logo antes de me associar. a disposição de ajudar dos seus membros, e a presença de gente leiga e profissionais, aqueles que sabem teoria e aqueles que têm a prática. acho que no meio desse grupo todo devo me encontrar. quero compartilhar o que tenho descoberto.

[engenhariacaseira]

fiz um vídeo com esse motor da canon. foi quando descobri o motor de pasos como gerador.
está em http://br.youtube.com/watch?v=opcj98r-v ... annel_page

depois disso, descobri que qualquer dois fios do motor (um par qualquer) já tens energia. cheguei a acender mais de 100 leds com esse motorzinho da canon (o de 5 fios). o motor de 4 fios não se mostrou tão bom. precisa de mais rotação e gera menos energia, além disso, os pares devem ser certos.

bom muito interessante....

vc colocou redutores pra aumentar a velocidade??
qtos volts vc conseguiu??
e qtos amperes??

suas helices são de que?


t++

[vergaranunes]

não sei exatamente a qual vídeo te referes, mas tenho o seguinte:

hélice de madeira (cerca de 1m de 5cmx2,5cm), feita com plaina, serra manual, faca e lixa... e muito tempo..., como motor de passo da canon, acendendo 132 leds:
http://br.youtube.com/watch?v=cpwnmrjsi ... annel_page

hélices de pvc (tubo de 100mm, cortado com serra tico-tico, em diagonal, depois de haver cortado o tubo pelo metade ao comprido)
http://br.youtube.com/watch?v=rbaifrisg ... annel_page
(o gerador deste catavento foi feito por mim. é o mesmo que pode ser visto aqui: http://br.youtube.com/watch?v=s_kldmnk0 ... re=channel)


hélices de calhas de lâmpadas fluorecentes, como motor de passo. atualmente acende apenas 5 leds. no vídeo está com uma correia (feita de barbante) acionando outro mecanismo além do motor de passo.
http://br.youtube.com/watch?v=ehxnlp66h-y

em nenhum usei redutor de velocidade, pelo contrário, no de calha, ainda coloquei uma correia para aumentar a velocidade do motor. e em nenhum coloquei regulador de tensão. vou postar outro vídeo no youtube onde mostro mais detalhes sobre o de cataventos com pás de calha e como esta ligado o moto de passo nele.
