Projeto máquina de solda ponto caseira, com materiais reciclados

[Emanuel Couto]

para soldar as tabs nas pilhas(e outras cargas ligeiras) basta um transformador de microondas, só modificar o secundário.

Emanuel: isso promete, vai pôr um temporizador como nas comerciais?

A ver se posto aqui a minha versão eventualmente

Viva!
Em termos de temporização, em princípio não vou colocar, já que não devo realizar grandes quantidades de soldas repetidas, onde um tempo de solda pré-fixo daria muito jeito.


De qualquer forma, se futuramente mudar de ideias, vou fazer mais um furo no painel com um potenciómetro, ficando assim fácil de alterar.


O que não vou descuidar, de forma alguma, será a colocação de proteção térmica, além de um fusível, claro...

[Emanuel Couto]

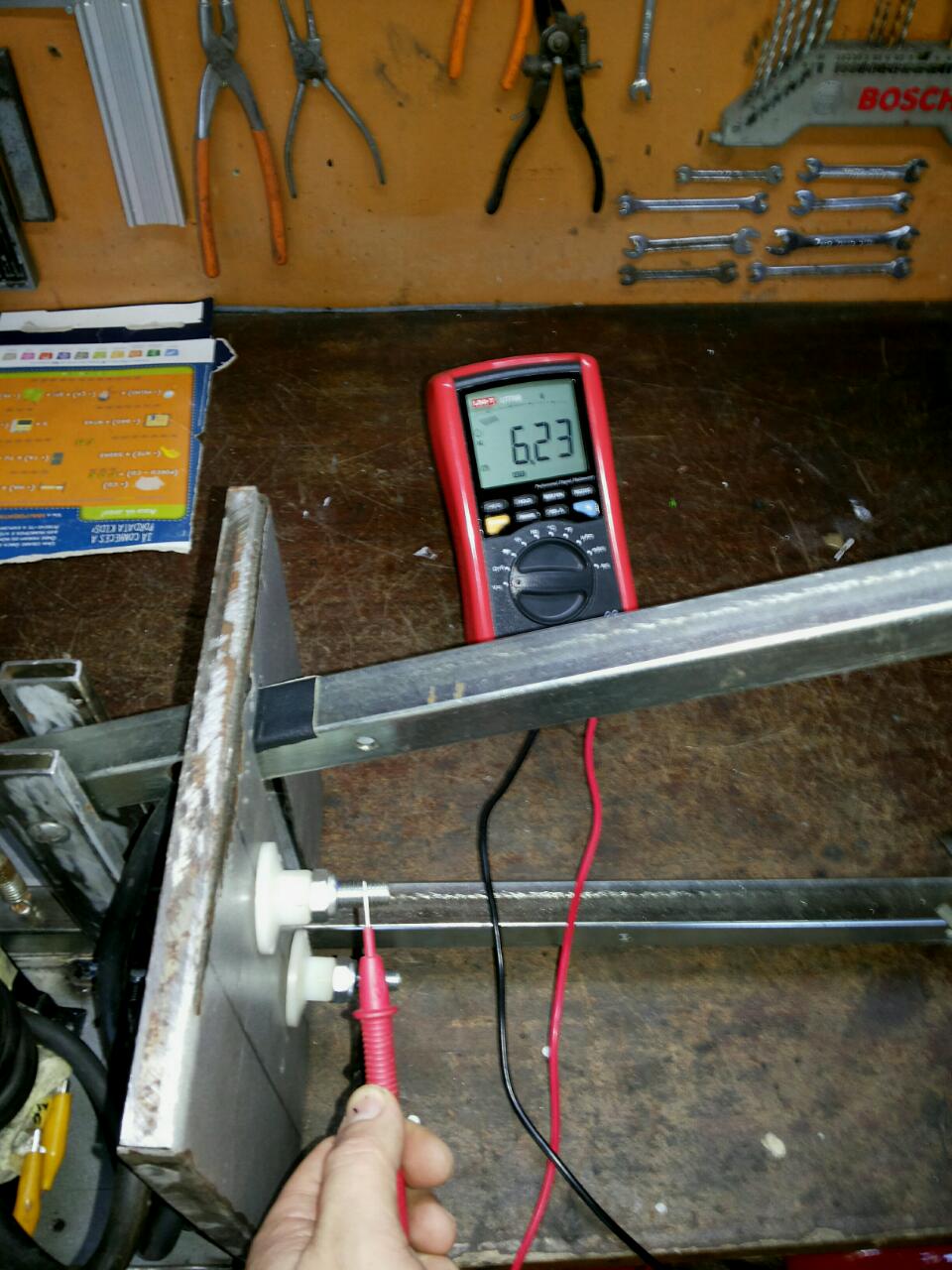

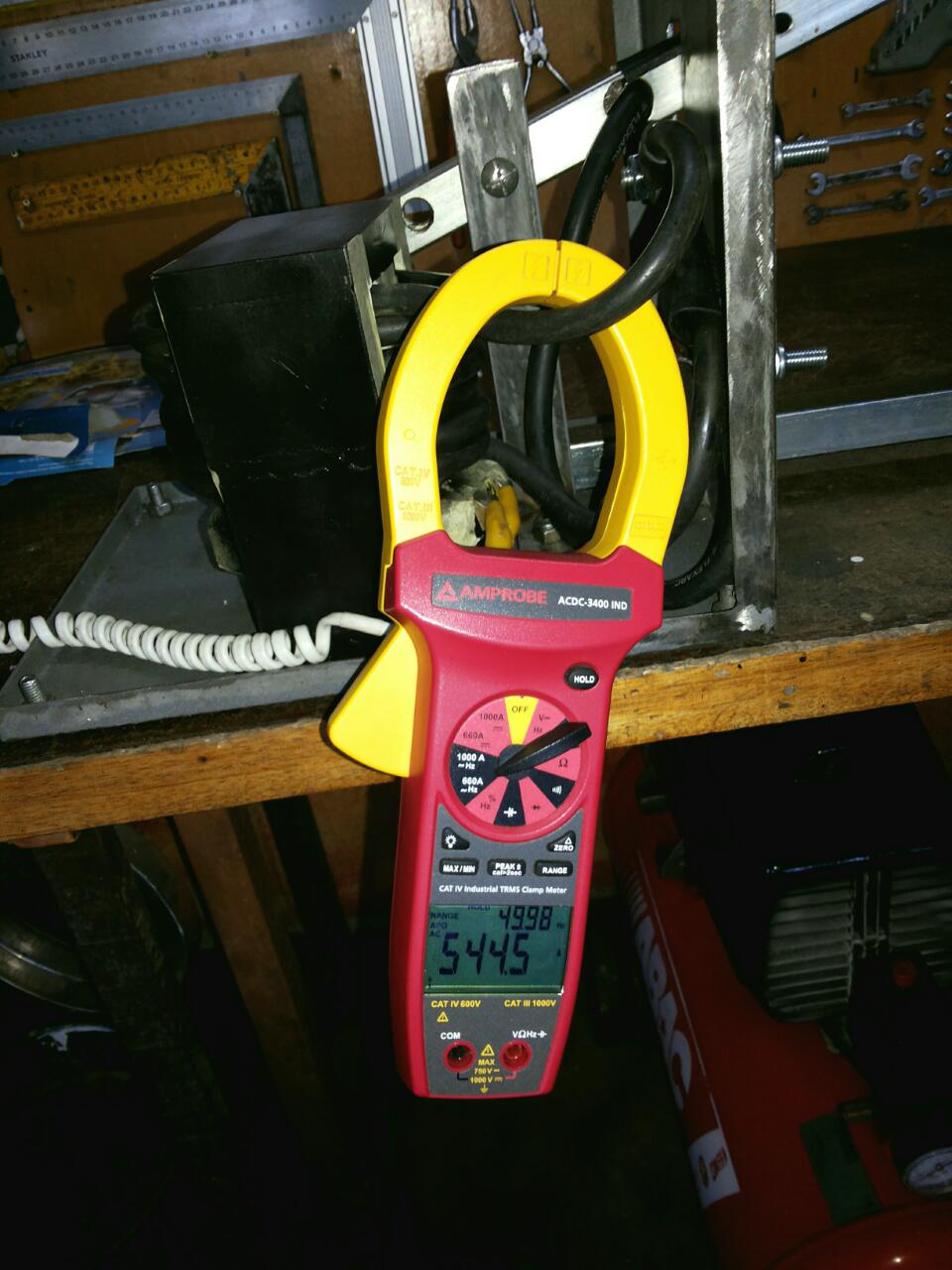

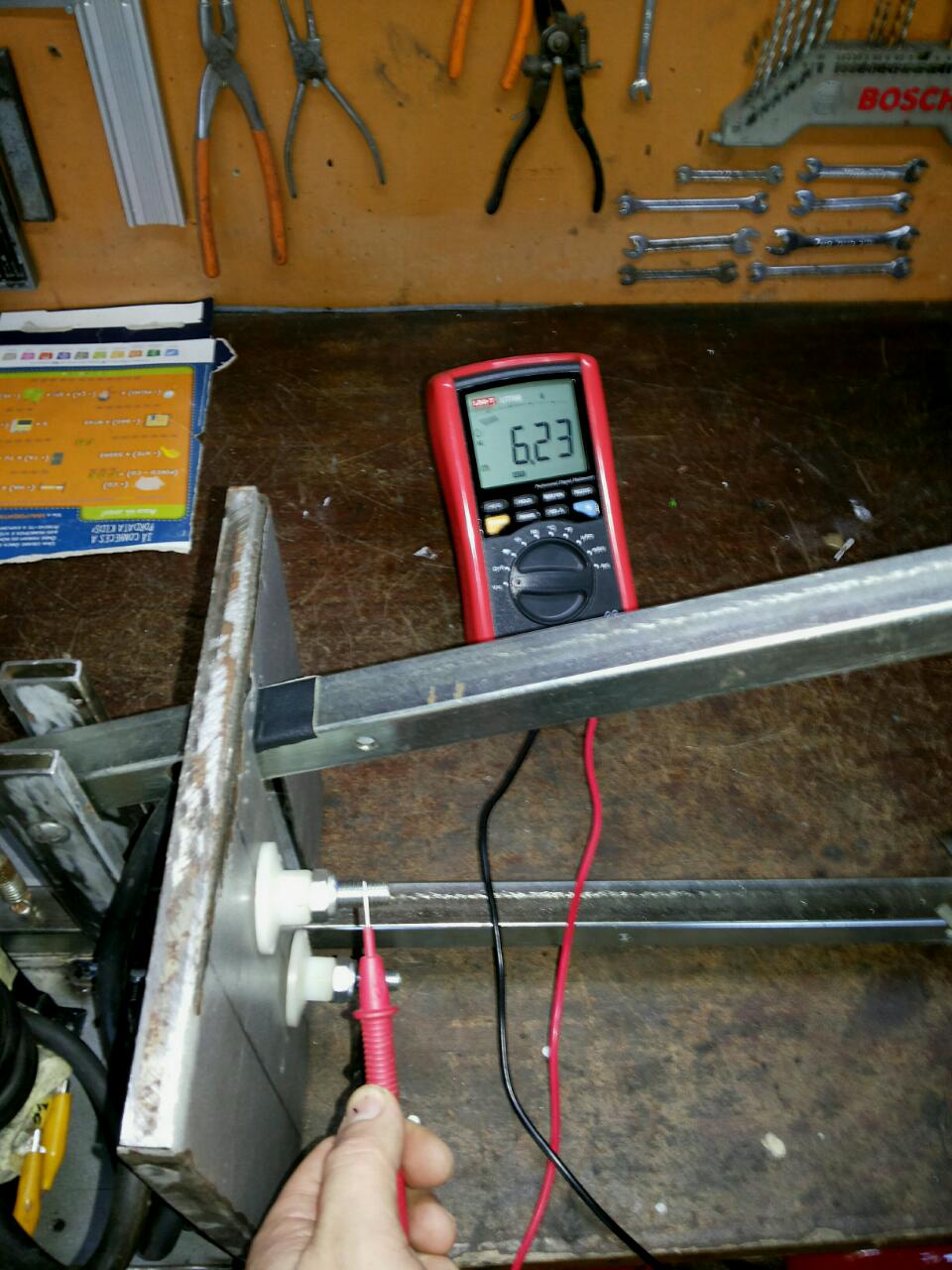

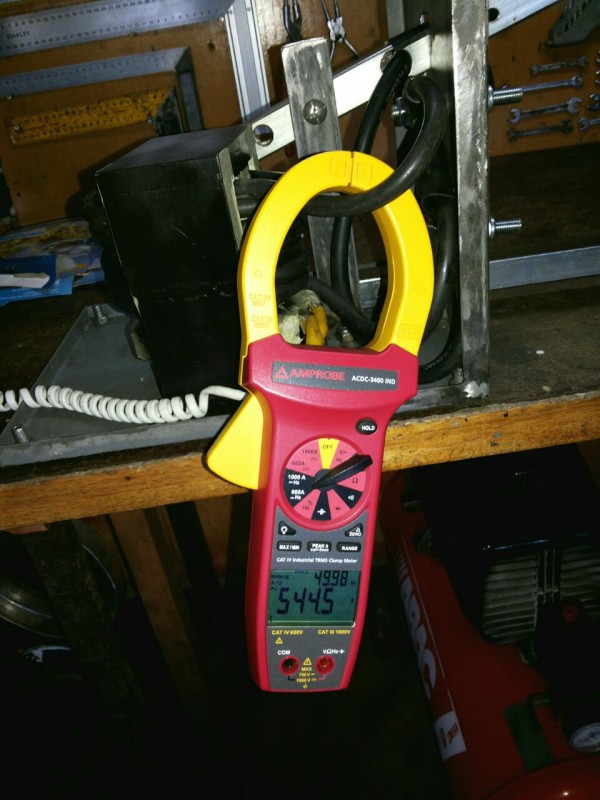

Mesmo com uma ponteira fina, consegui esta corrente, por mim está óptimo..


Para saber a potência em watts, é só multiplicamos a tensão pela corrente.

[gigaz]

apesar de serem "só" 6v eu não punha ai a lingua...

não é só multiplicar pois a tensão medida é em vazio, e a corrente praticamente em curto, para potencia mediria no primário.
Mas o que interessa para soldar são esses valentes 544A!

lembrou-me que preciso de mais um brinquedo: clamp meter

[Emanuel Couto]

apesar de serem "só" 6v eu não punha ai a lingua...

Só a partir dos (60V) é que o nosso corpo começa a sentir realmente o choque

não é só multiplicar pois a tensão medida é em vazio, e a corrente praticamente em curto, para potencia mediria no primário.

Sim..! Quanto mais carga colocar (por exemplo numa ponteira mais grossa) a corrente sobe ainda mais, e a tensão cai na mesma proporção até (0V)...


Como é óbvio, esta potência está longe da nominal do transformador, já por si muito saturado, com um enrolamento primário com poucas espiras, resultando numa resistência muito baixa, mas como na solda ponto fica neste estágio pouco tempo dá para safar...


Estes transformadores (mesmo no formato original) são dominados de alta corrente, mesmo em vazio ficam a desperdiçar uma enorme quantidade de energia, por este facto não podem ficar muito tempo ligados...

[Emanuel Couto]

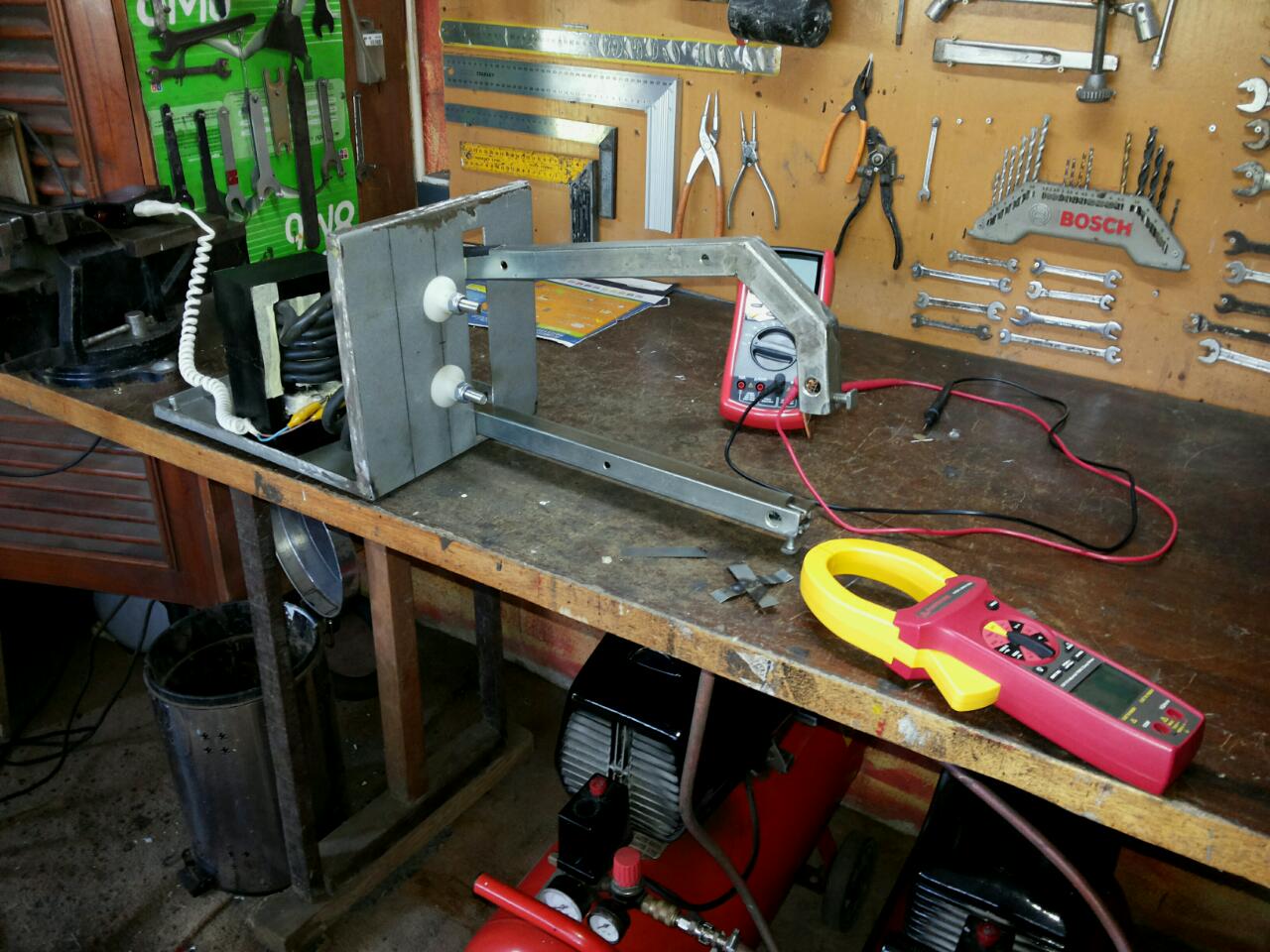

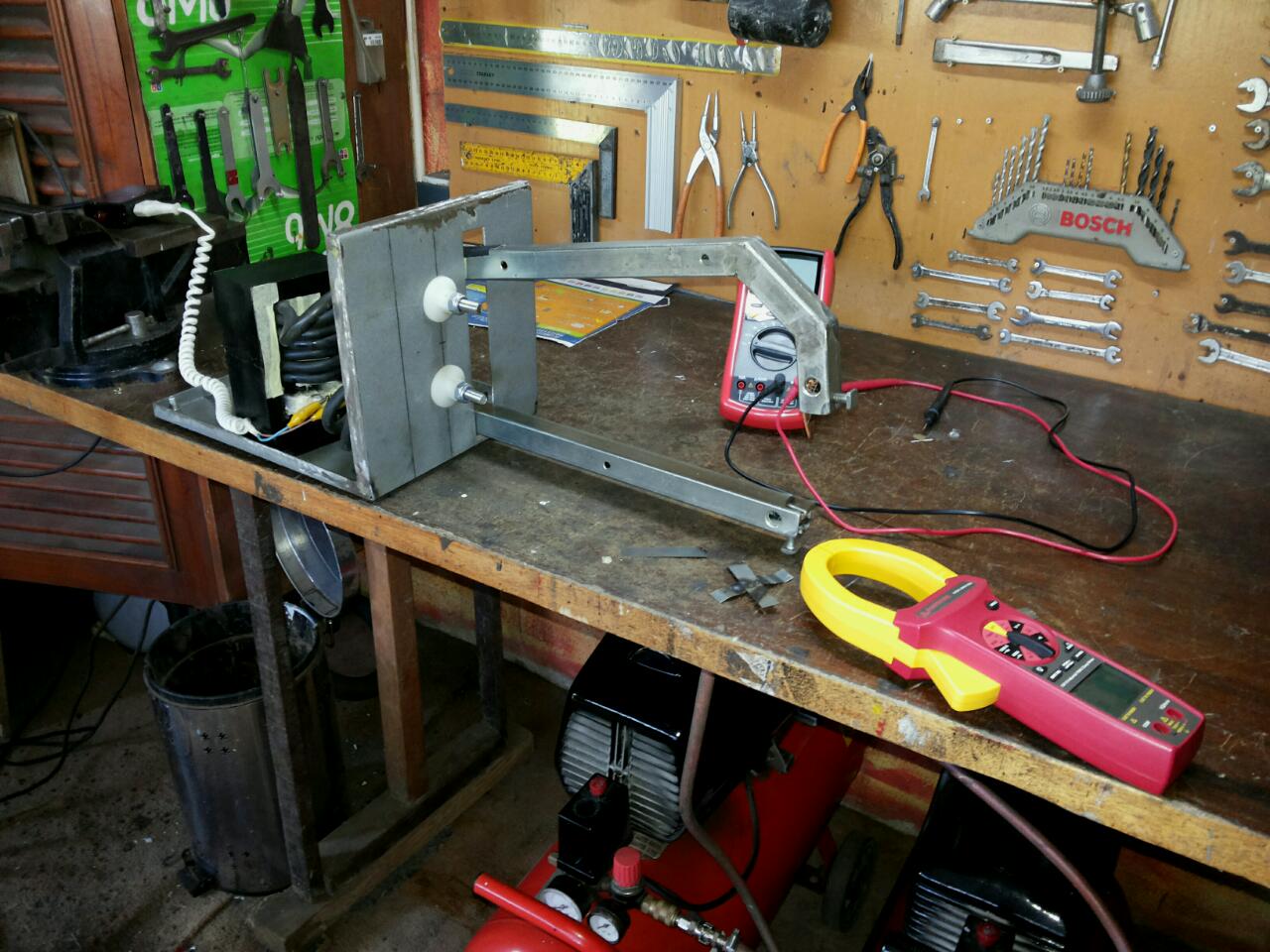

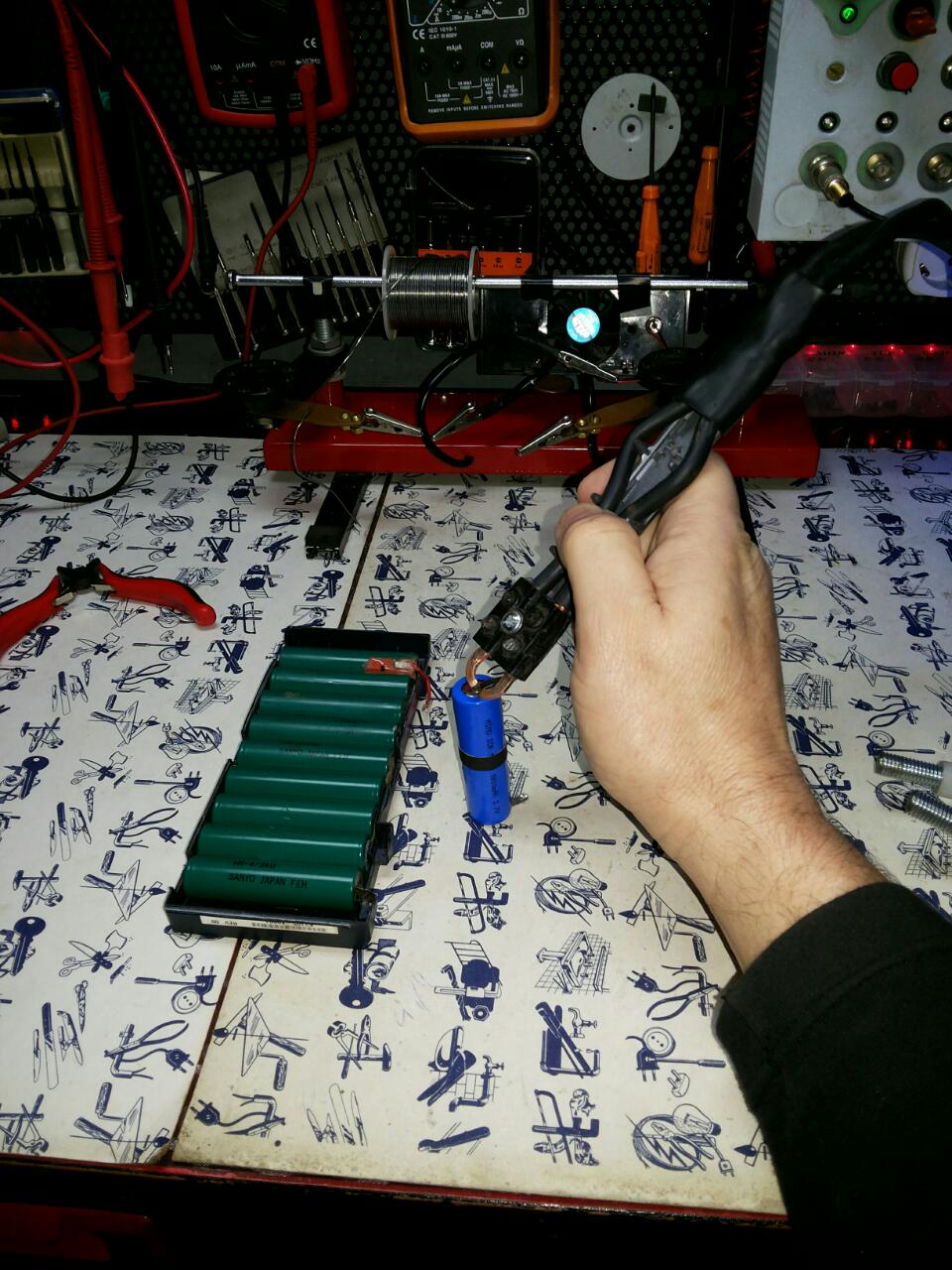

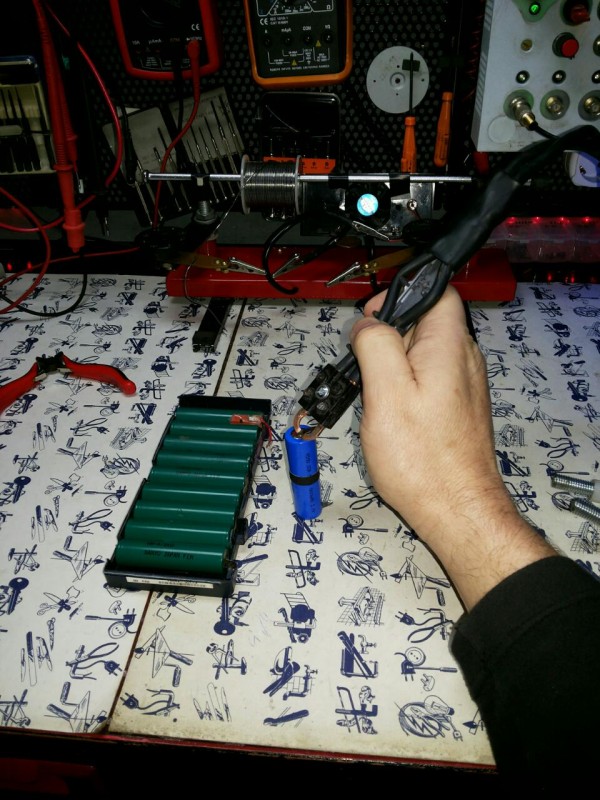

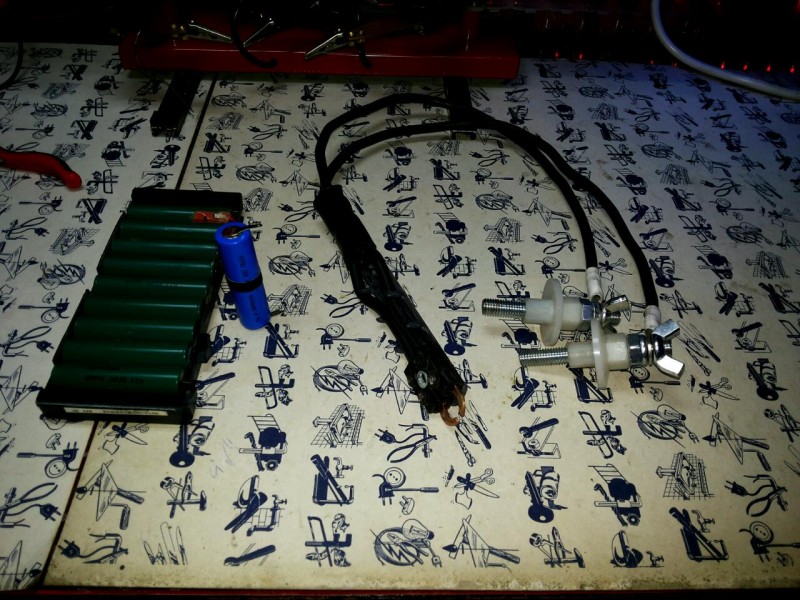

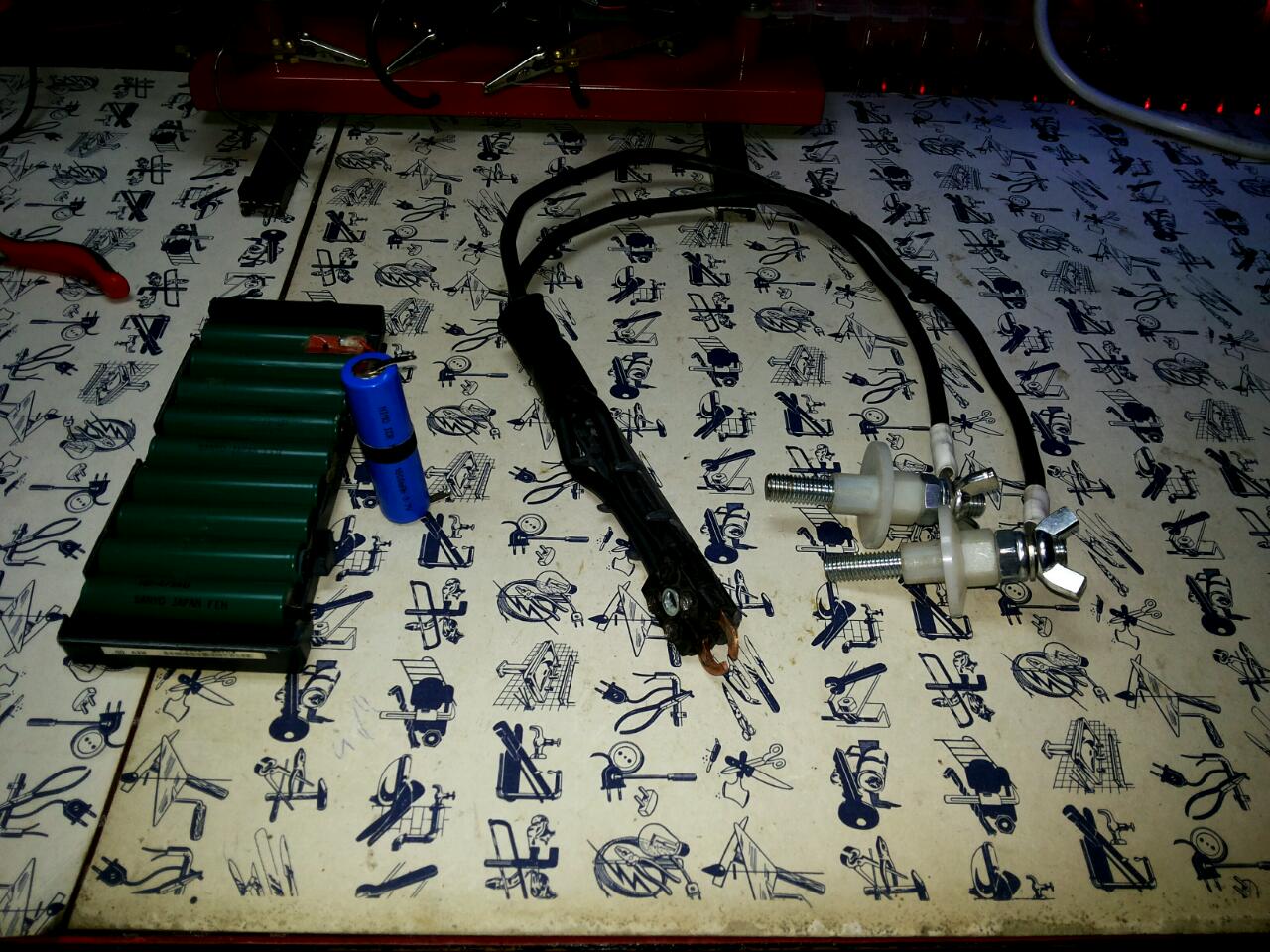

Solda manual pronta, ficou muito simples mas prática

Ainda não tinha falado, mas vai levar um pedal que terá a opção de mudar o acionamento tanto na garra, como na solda móvel.

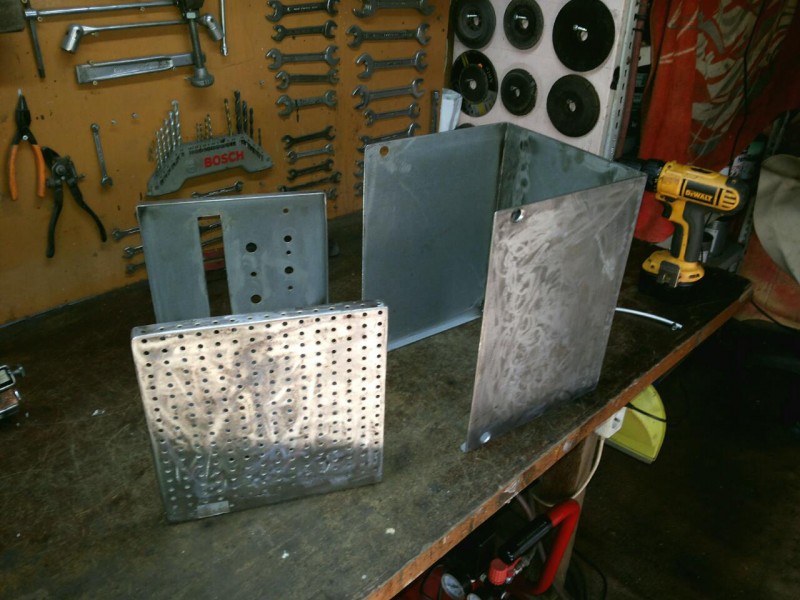

Agora vou me dedicar à construção do resto do gabinete.

Está a ficar mais interessante do que tinha pensado.

[serges]

Bestial Emanuel...

Fantástico trabalho e projecto concretizado...

Parabéns a ti e ao Mrider pois incrivel que pareça mas reparem nas vizualizações que tem no topico podem passar por cá lêr e fazer igual...

Obrigado pela partilha.

[Emanuel Couto]

Obrigado, Sérgio!
Foi boa ideia colocar o projeto num tópico separado.


O mais fixe destes projetos é que podemos reciclar materiais e fazer algo com as nossas próprias mãos..


Sem dúvida que o produto sairá mais valorizado..

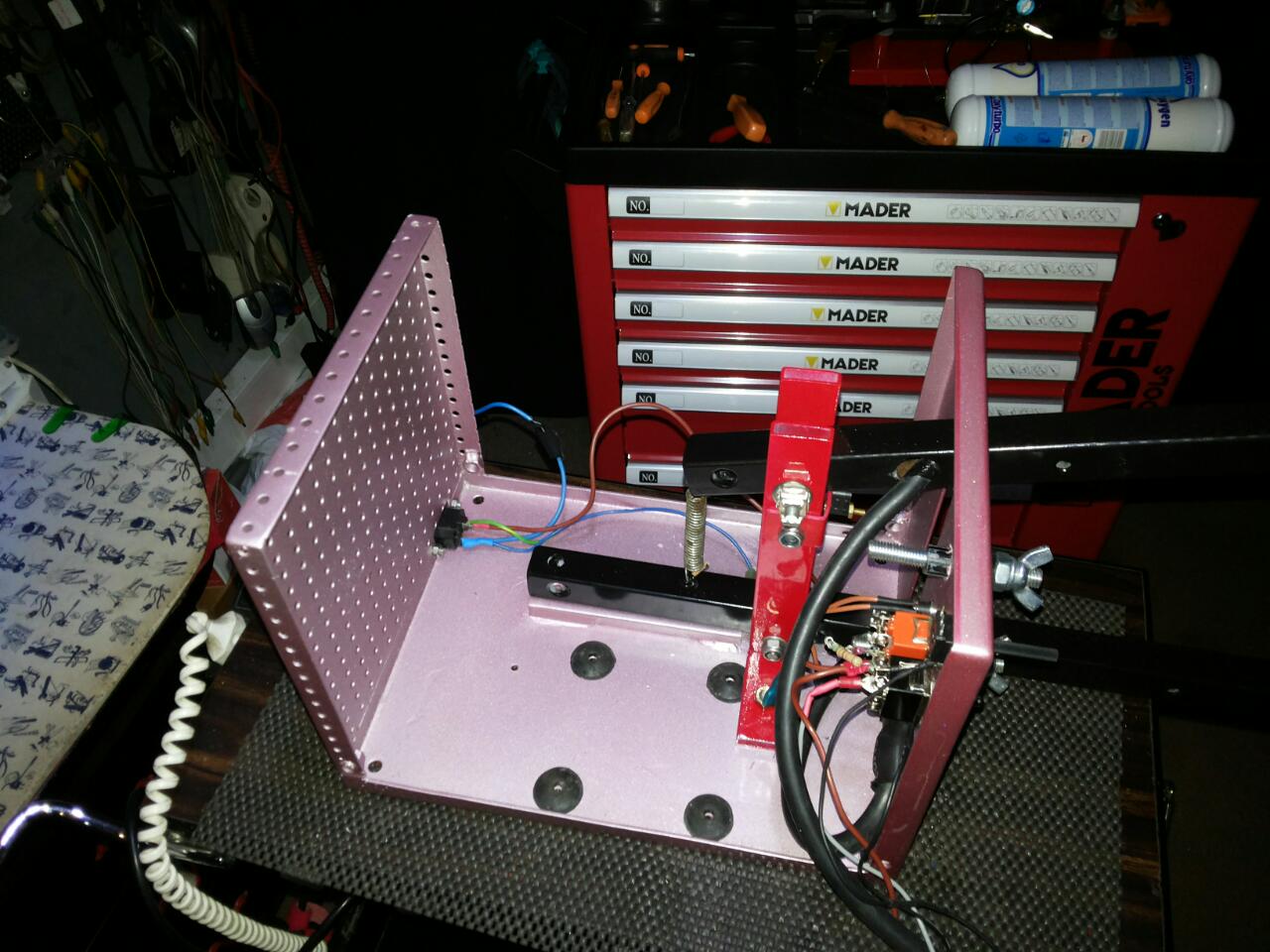

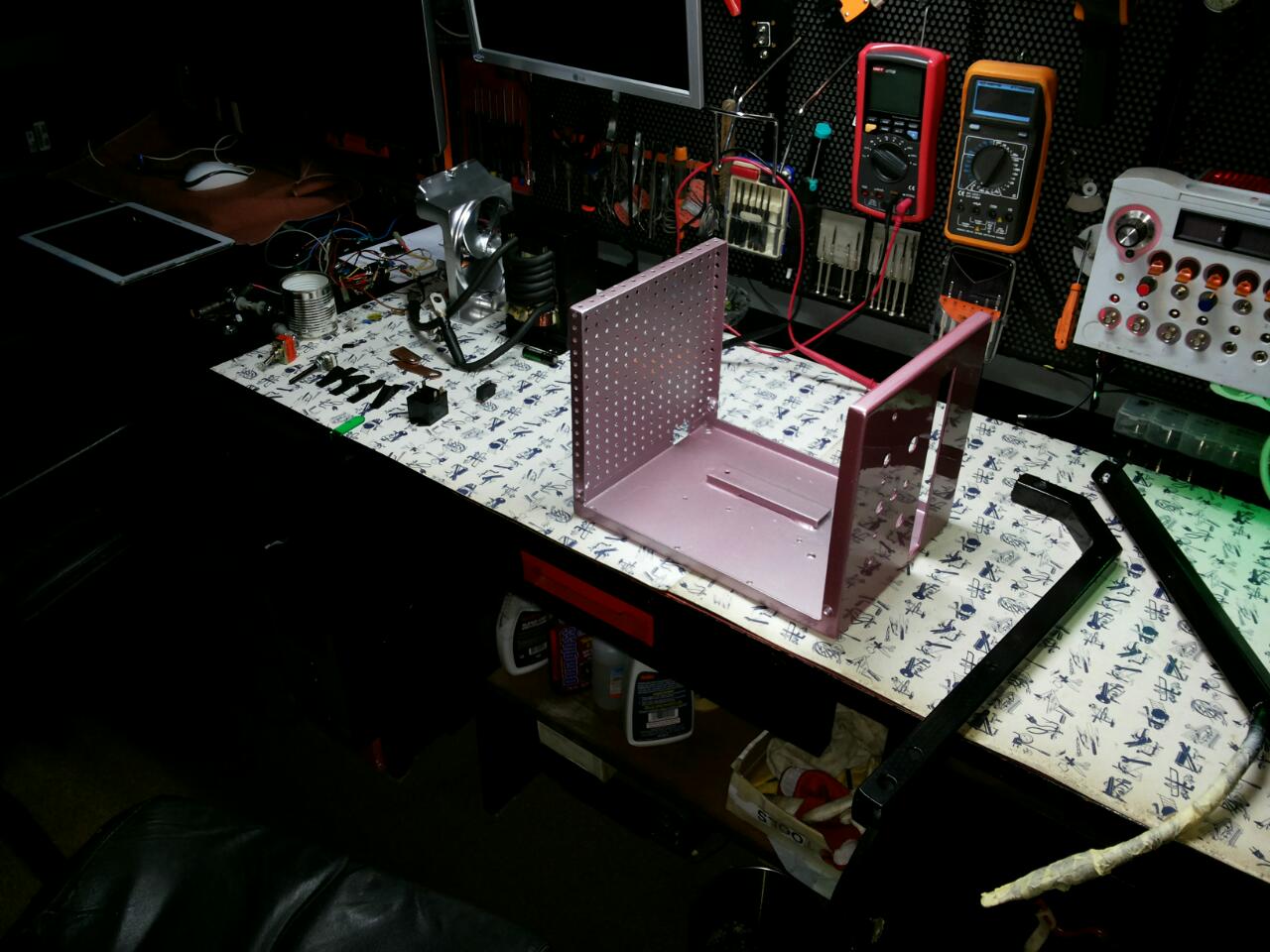

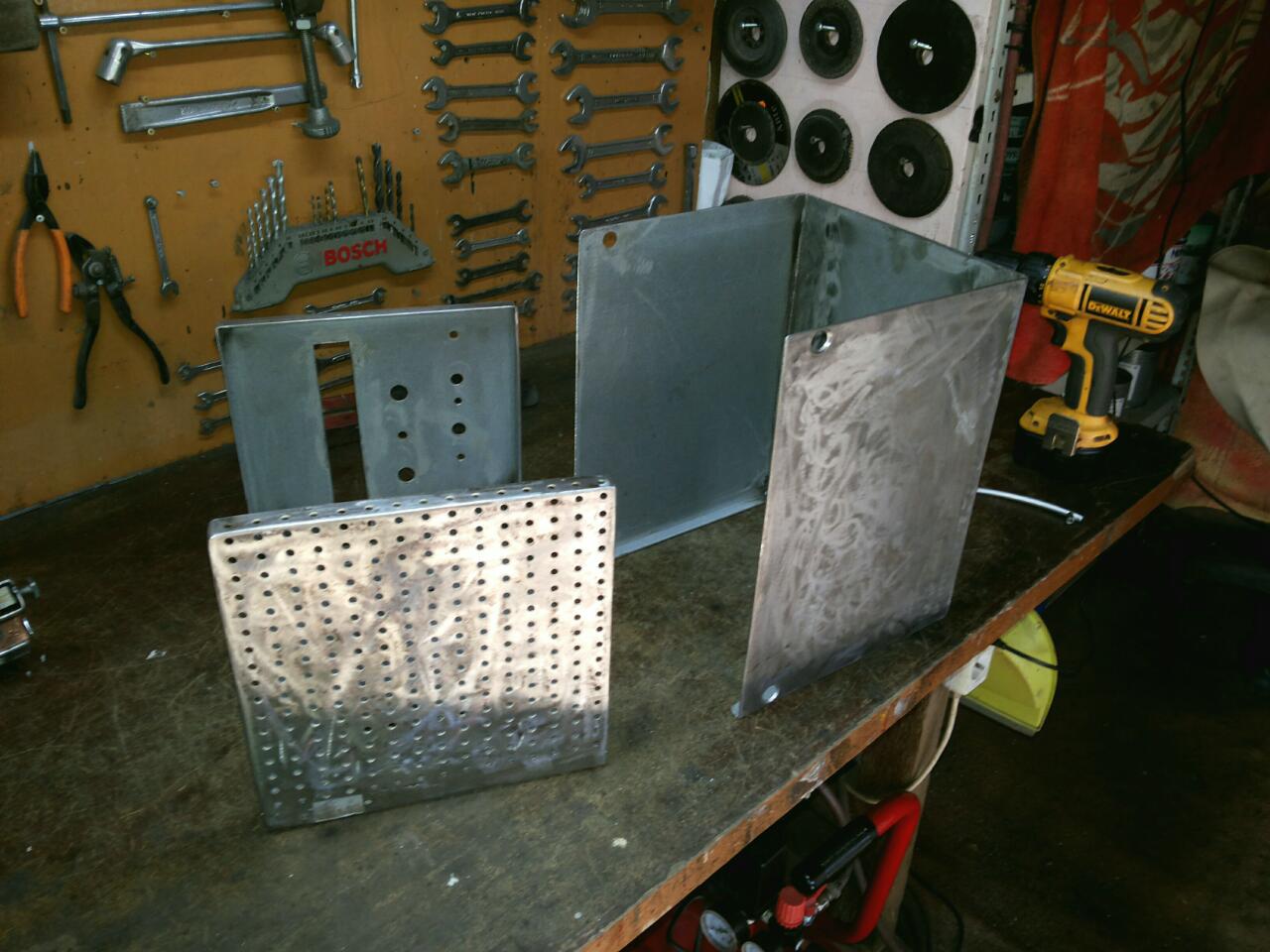

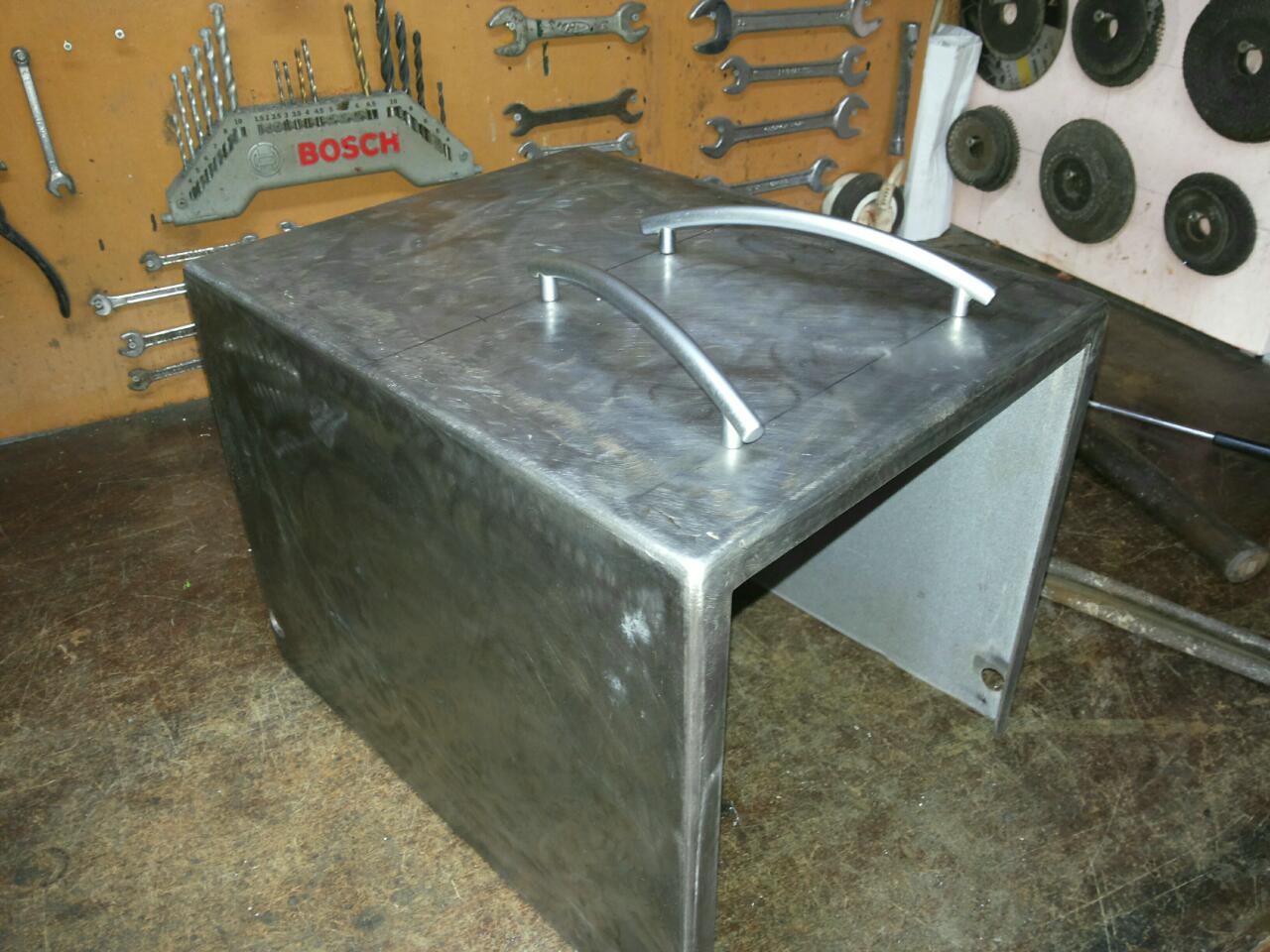

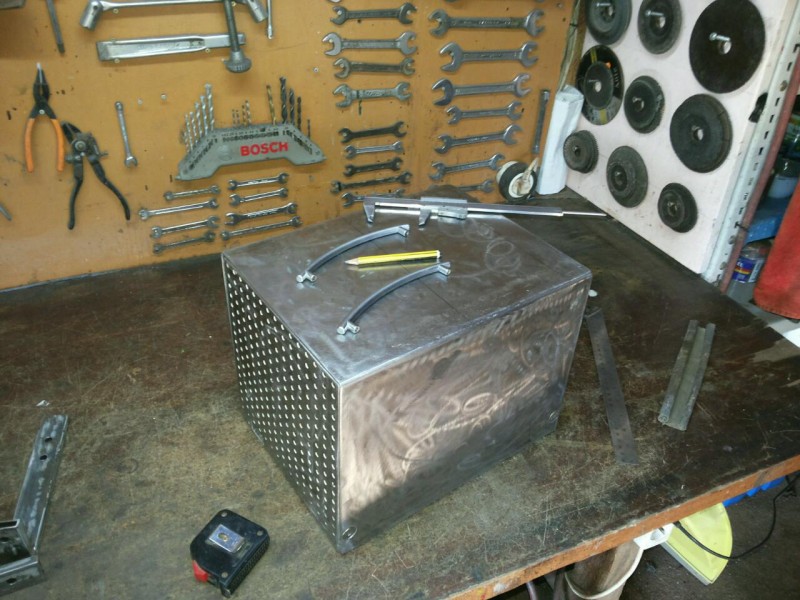

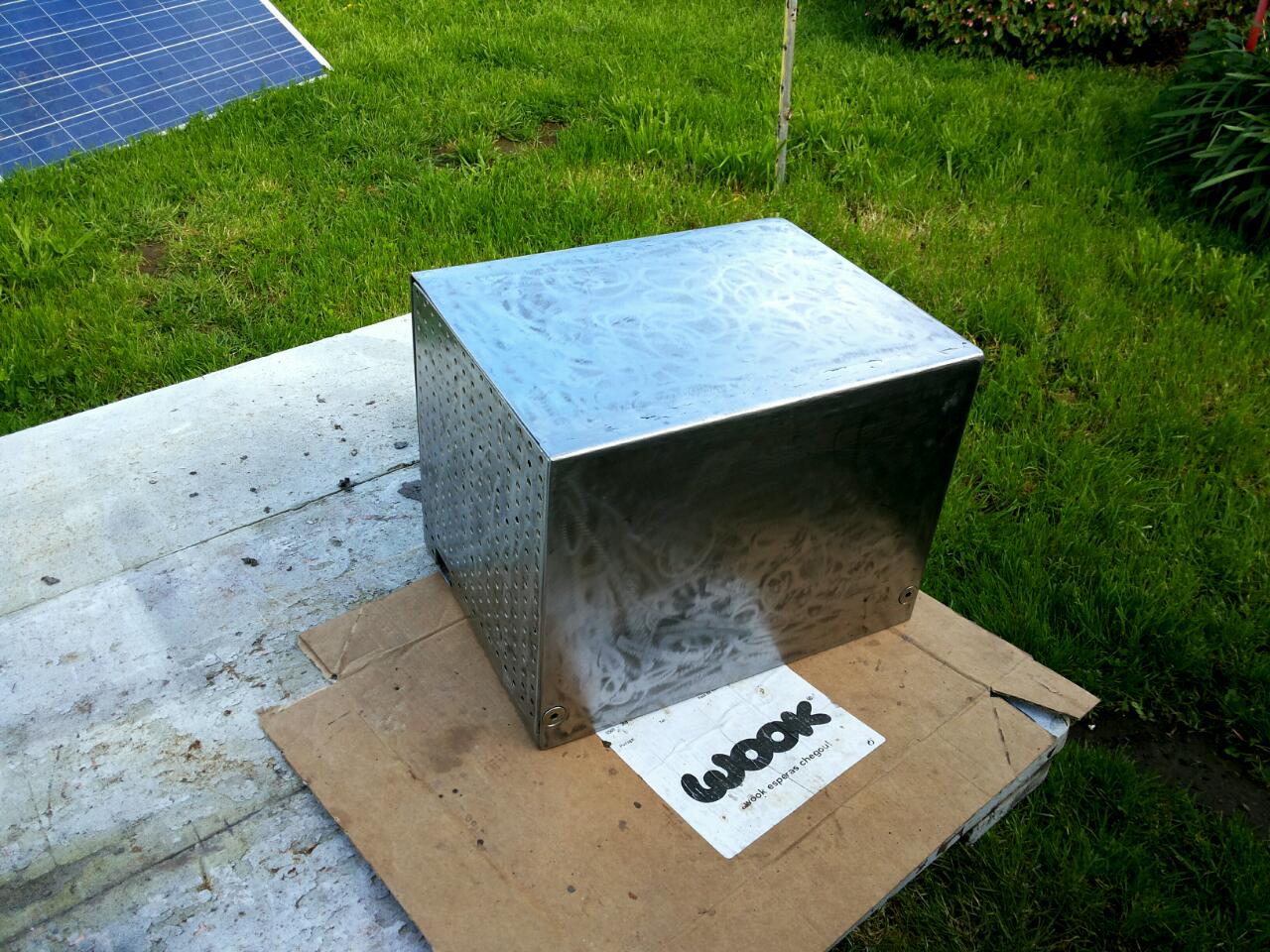

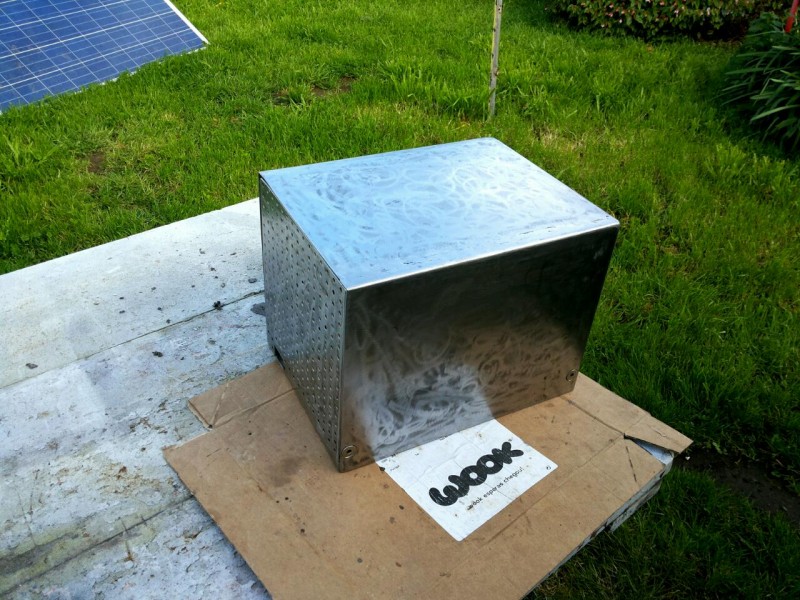

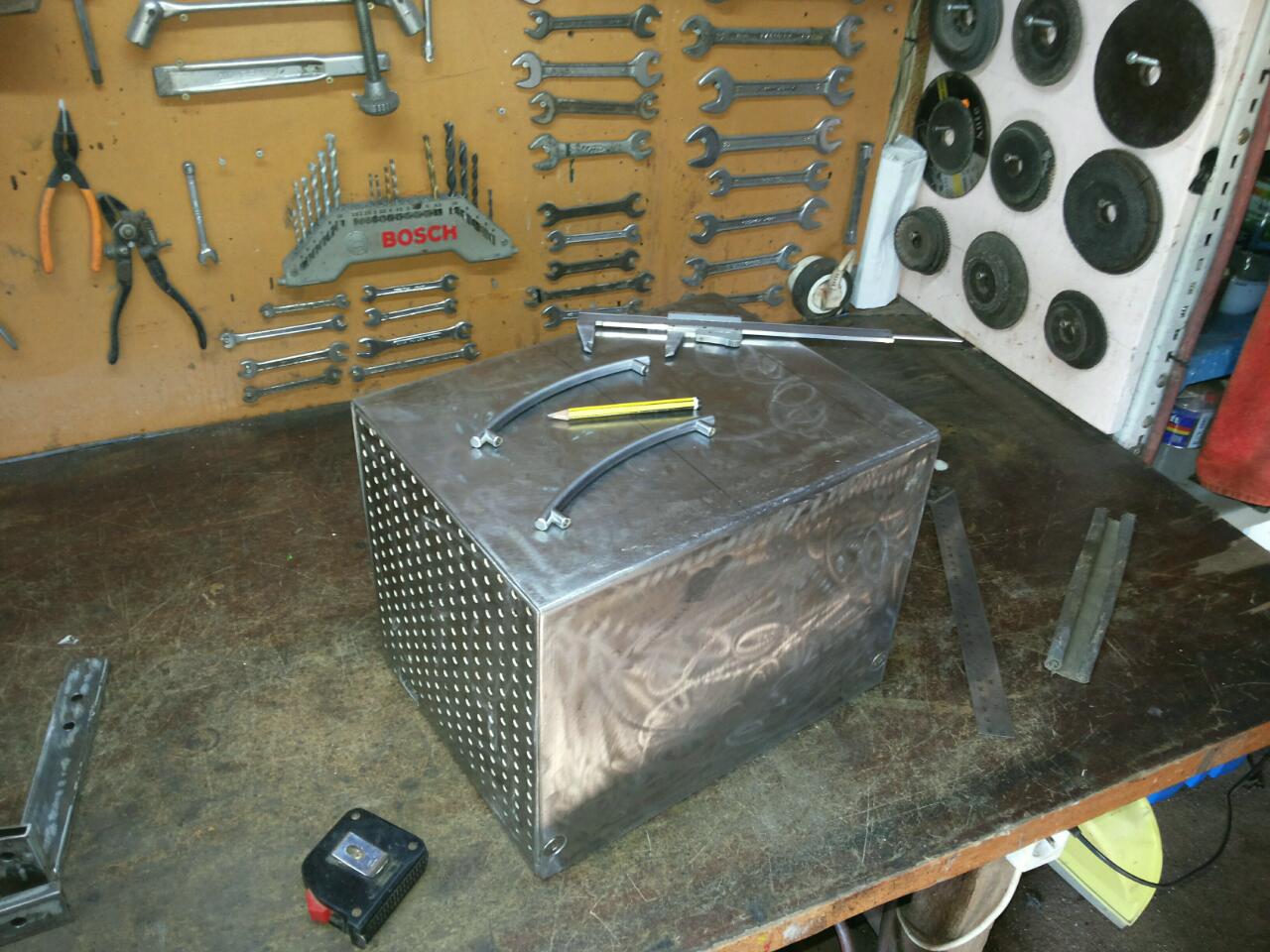

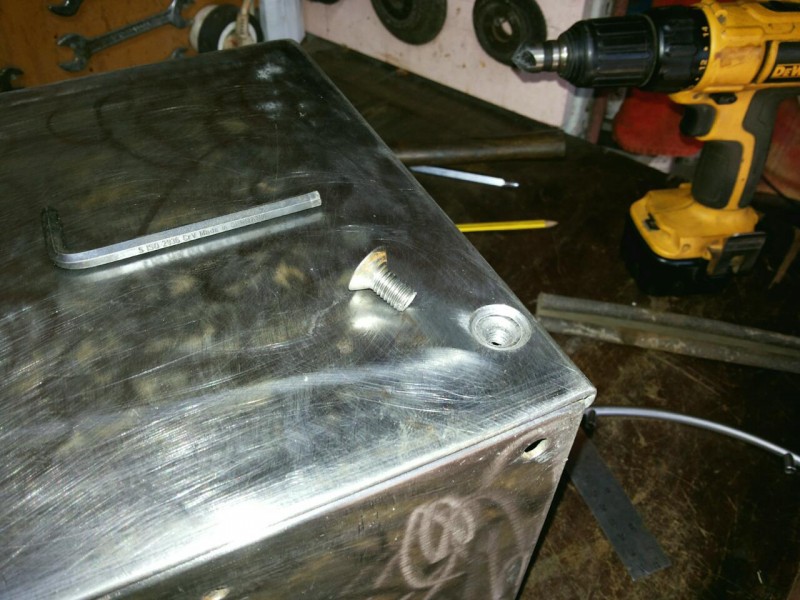

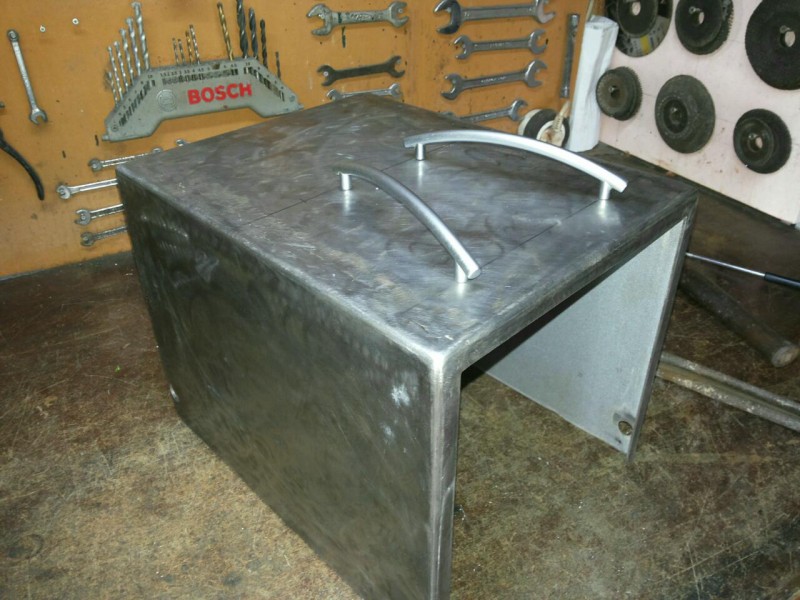

Voltando ao projeto, o resto do gabinete, apesar de trabalhoso, ficou mesmo como eu queria, até fiquei surpreendido com o resultado, pois foi a primeira vez que fiz algo do género.

[gigaz]

fantástico, para muita gente isso já estava terminado há 3 posts, mas aposto que vais deixar com qualidade comercial

Ainda hoje tropecei na caixa onde tenho o meu transformador e pedal para fazer uma, se ficar com metade da pinta da tua fico muito contente!

[Emanuel Couto]

fantástico, para muita gente isso já estava terminado há 3 posts, mas aposto que vais deixar com qualidade comercial

Ainda hoje tropecei na caixa onde tenho o meu transformador e pedal para fazer uma, se ficar com metade da pinta da tua fico muito contente!

Obrigado
Ainda falta muita coisa...

Agora temos que ver a tua !

Daqui a nada estamos a formar o clube da solda ponto...

Bom Carnaval a todos

[Emanuel Couto]

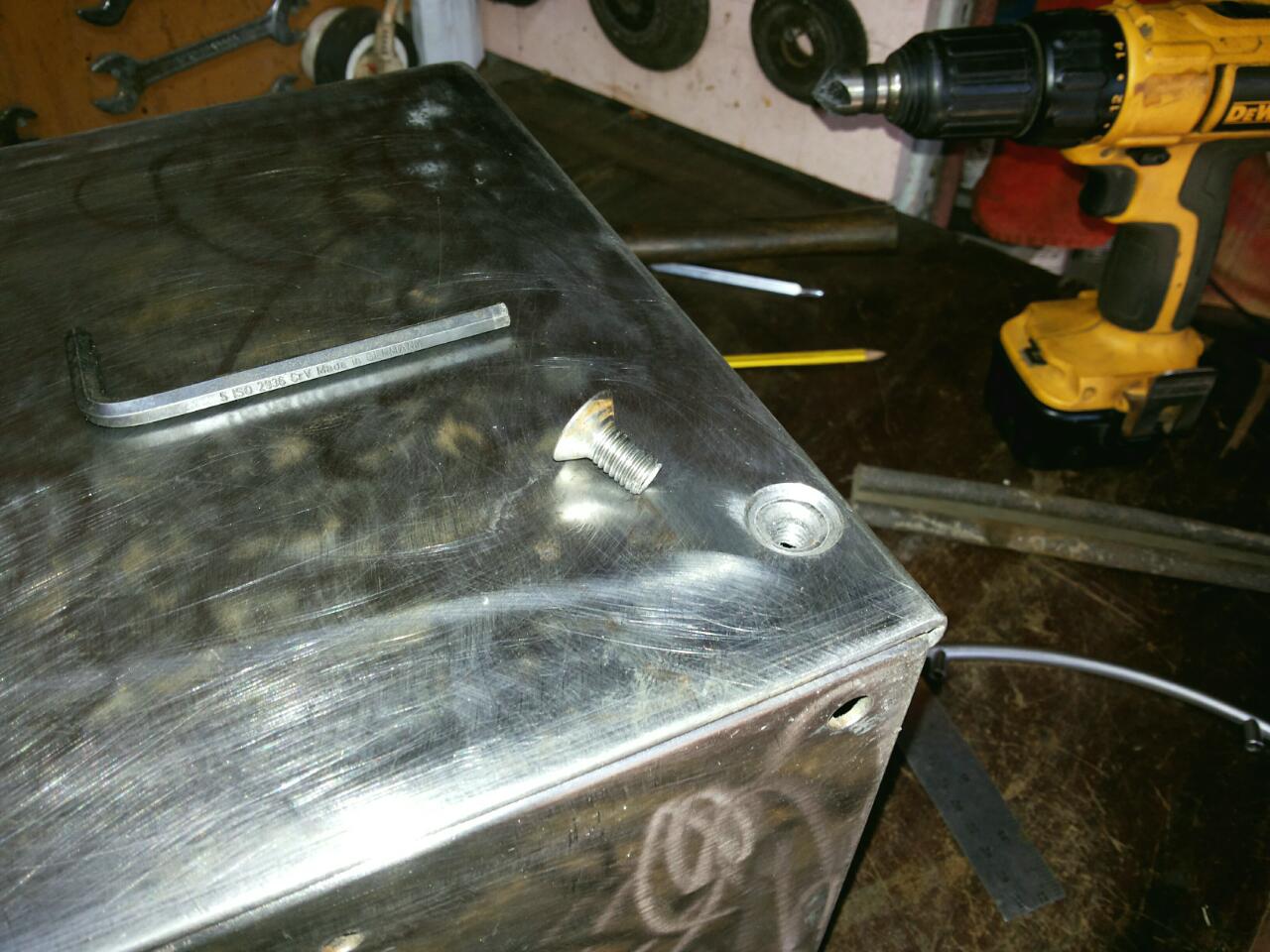

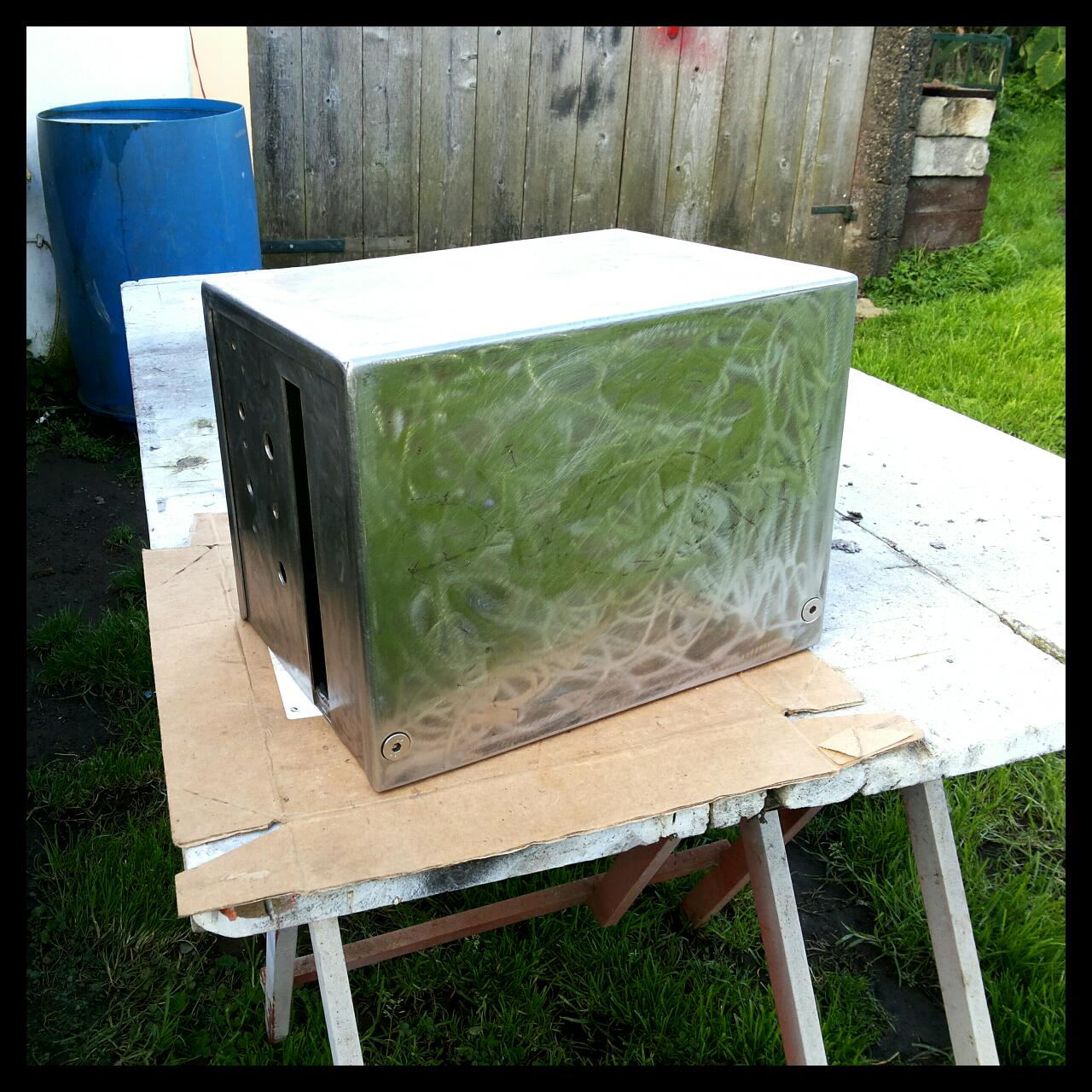

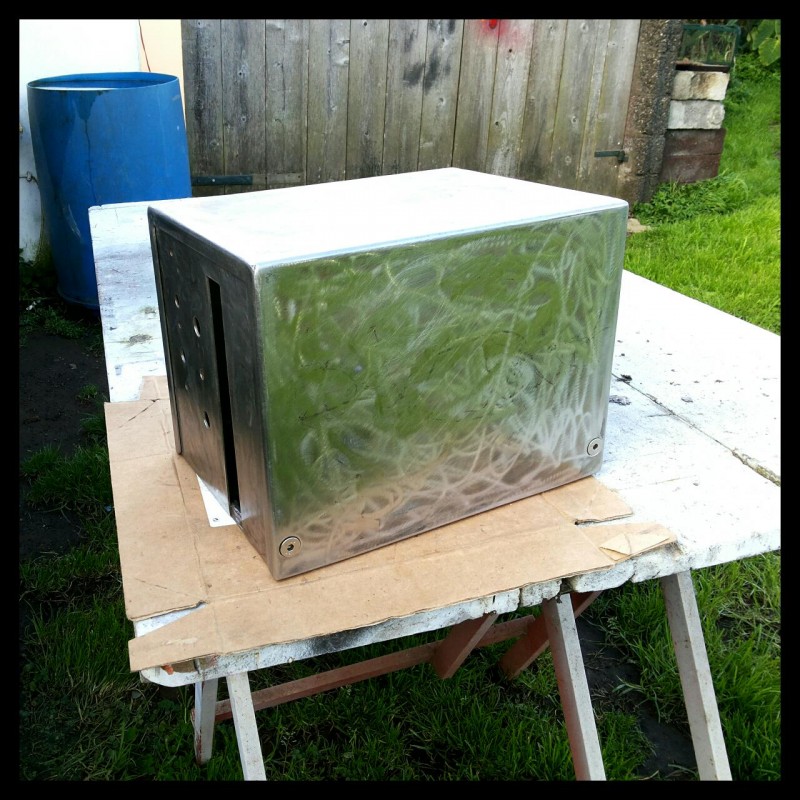

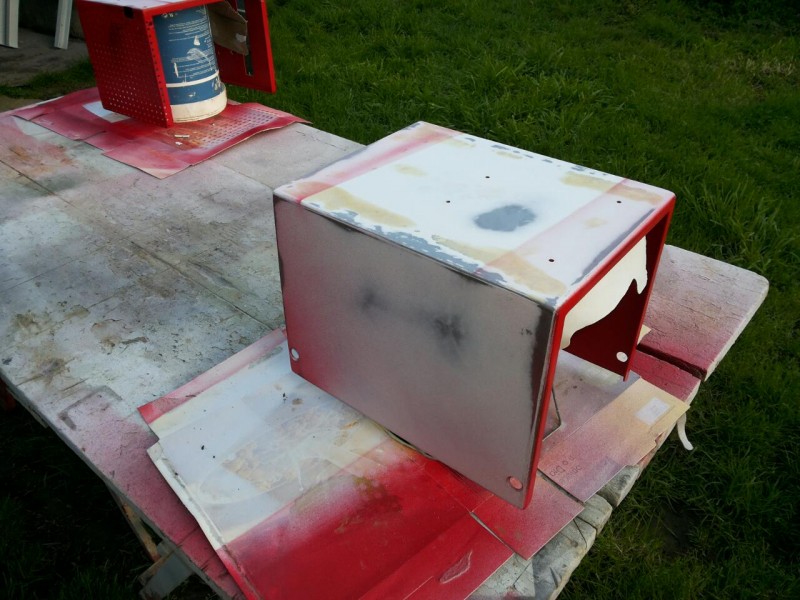

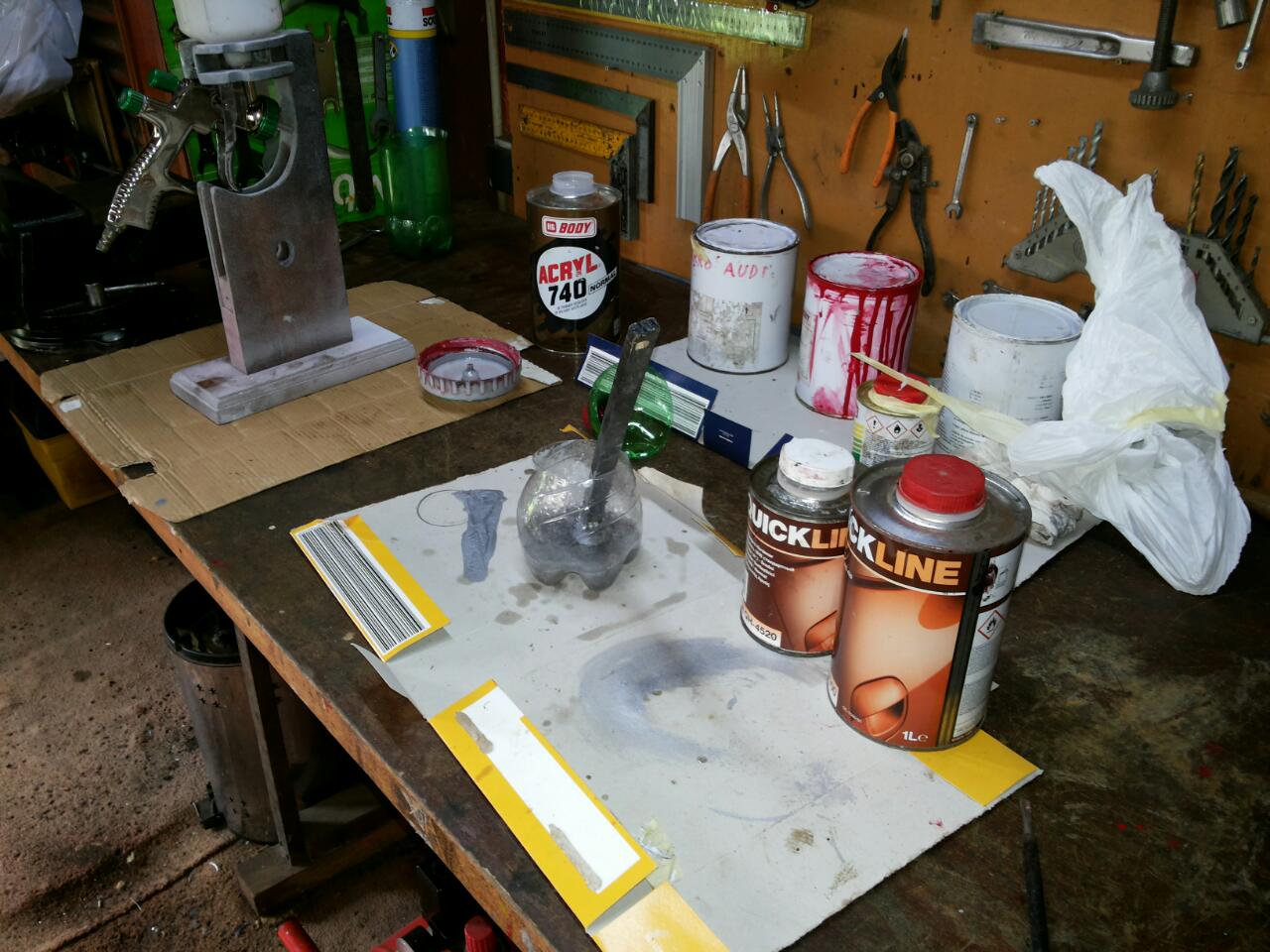

Vamos retomar os trabalhos na solda ponto, agora na pintura do gabinete. Como quero que fique com um bom acabamento, vou fazer as coisas como devem ser, mesmo que isso implique mais trabalho..


Será com tinta de carro acrílico, com duas camadas de verniz por cima.


As cores serão cinza e vermelho, com mistura de pigmentos de ambas as cores, para dar uma cor com efeito metalizado na pintura final.


Muitos acharão um desperdício aplicar tinta tão cara neste aparelho, mas se formos ver bem as coisas, esta tinta tem muito mais rigidez mecânica contra riscos, mantendo o brilho em toda a vida útil do aparelho.


Já se fosse pintado com tinta normal, ao fim de algum tempo o brilho começava a desvanecer, riscava facilmente, etc..

[serges]

Isto promete, a minha já tinha ficado parada há uns posts atras lol!

Muito bom Emanuel!

[Emanuel Couto]

Obrigado!
Estas coisas para serem feitas como deve ser, dão trabalho, mas no fim vai valer a pena...

[Emanuel Couto]

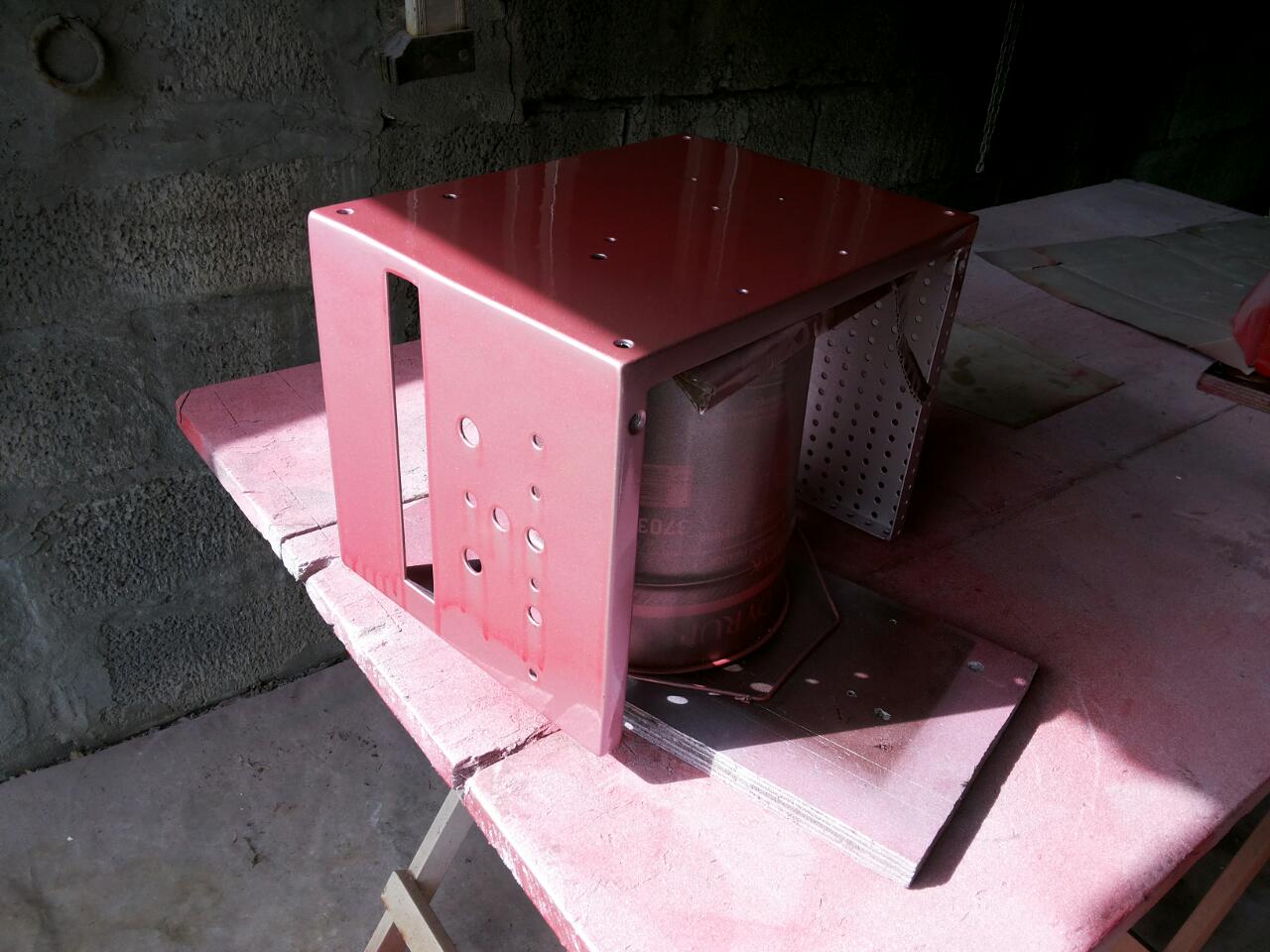

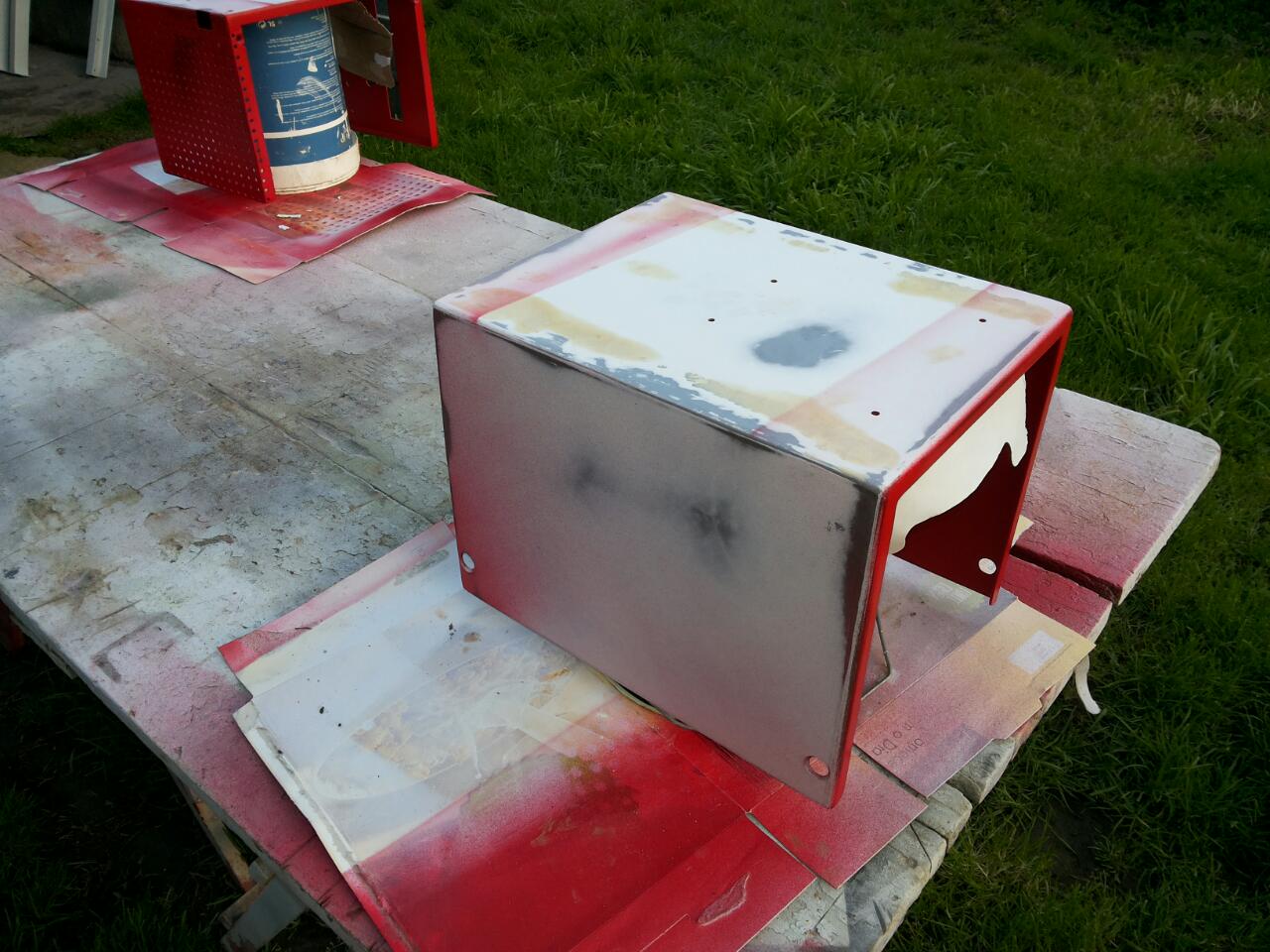

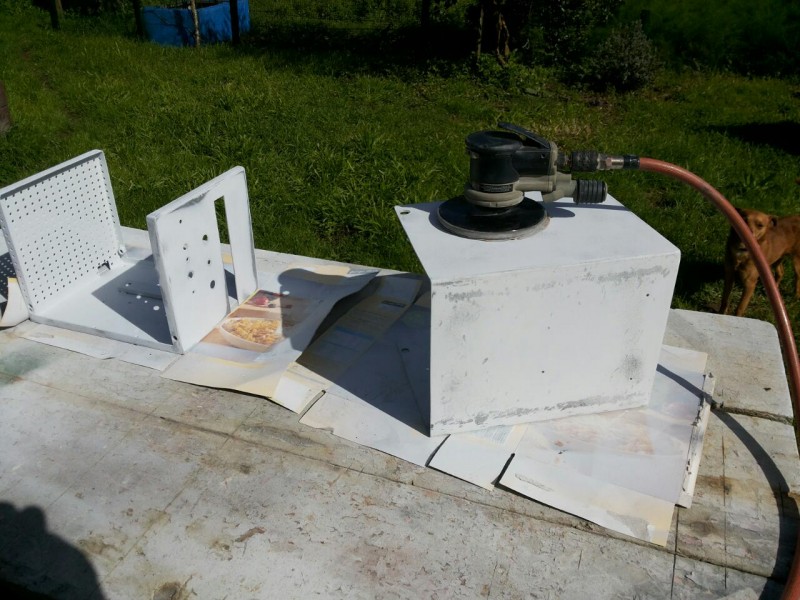

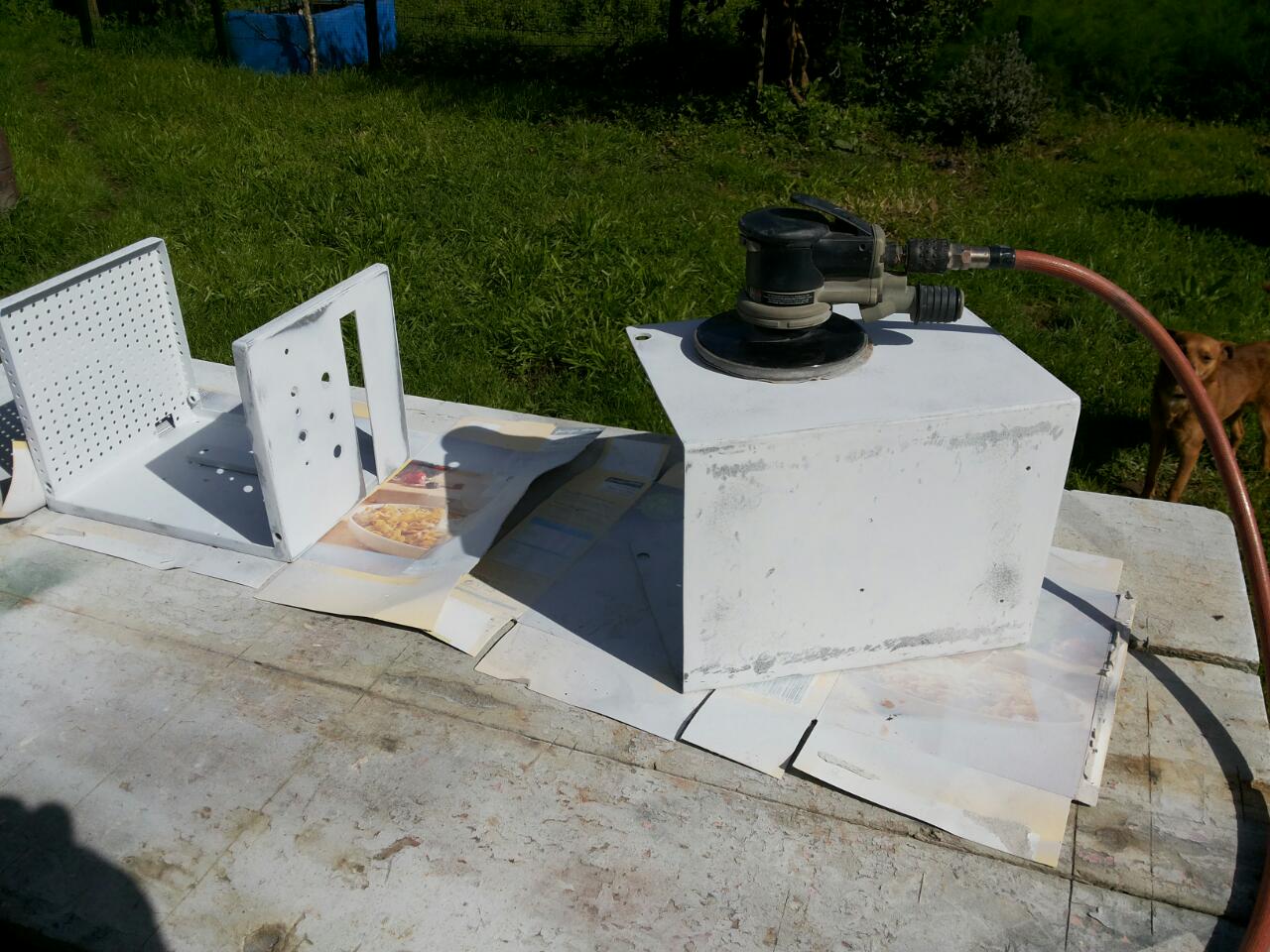

Continuando com as pinturas.


Um pequeno descuido na última demão de verniz, e lá vou ter que lixar e pintar tudo de novo...

Os vernizes nunca são fáceis de aplicar, mesmo pintores com experiência.


Quanto à parte de cima do gabinete, ficou perfeita. Depois mostro no final.

[Emanuel Couto]

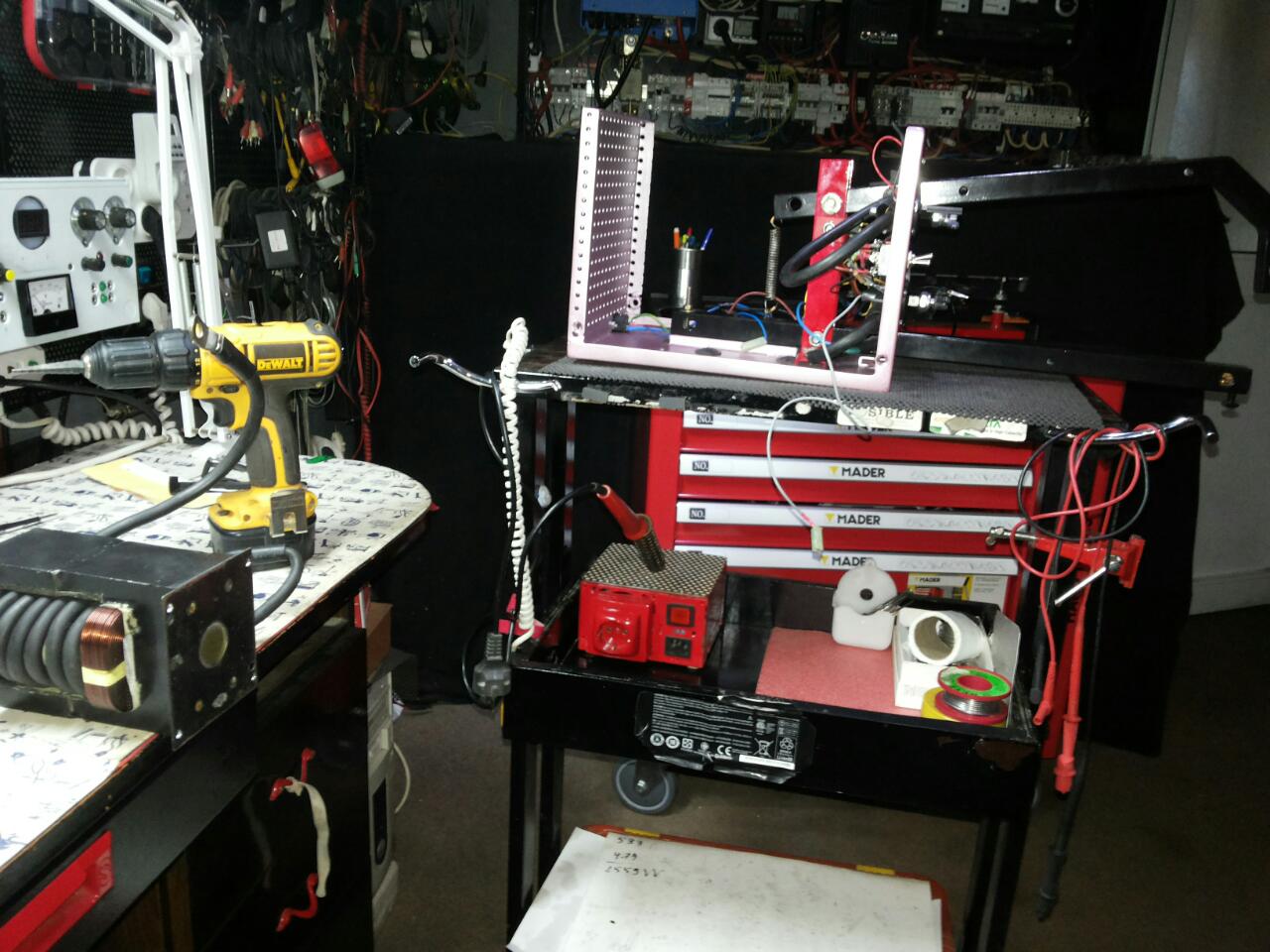

Agora com todas as pinturas prontas, vou começar na eletrónica. Pelas funcionalidades que pretendo, a sua implementação será um pouco complicada...


Tinha mencionado que não levaria um controlo temporizado, mas mudei de ideia (e fica de vez).


Assim sendo terá:
-> Programação de tempo de soldadura de (0 - 1 s);
-> Opção de mudança para soldadura sem controlo de tempo;
-> Ligação do cooler com a máquina em repouso, com indicação luminosa no painel;
-> Indicador luminoso da máquina a soldar;
-> Proteção por fusiveis, na entrada da rede e na alimentação do circuito temporizador.
-> Proteção térmica, com activação/corte aos (105°) e "rearme" aos (90°), com indicação luminosa no painel enquanto estiver neste estágio.
-> Filtro capacitivo/indutivo na entrada da rede.

O sensor térmico será ligado ao circuito através de um relé de potência para maximizar o seu tempo de vida.


Agora, só falta fazer tudo isso...

[gigaz]

para a minha mandei vir um controlador dos chineses, duplo impulso, lcd e tal.
Noutra altura faria eu de raiz, mas o meu tempo vale mais que os 20€ do módulo.

Uma dica: deixa espaço na caixa para outro transformador de potencia, é a parte mais barata e no futuro podes fazer upgrade para 2 em paralelo.

[Emanuel Couto]

para a minha mandei vir um controlador dos chineses, duplo impulso, lcd e tal.
Noutra altura faria eu de raiz, mas o meu tempo vale mais que os 20€ do módulo.

Uma dica: deixa espaço na caixa para outro transformador de potencia, é a parte mais barata e no futuro podes fazer upgrade para 2 em paralelo.

Viva!
O teu controlador deve ser fixe.
Como não percebo muito de máquinas solda ponto, não sei o que significa um controlo de duplo impulso...


Não é uma questão de dinheiro, bem podia mandar vir um diretamente da China por uma bacatela, mas ia levar muito tempo a chegar, e tenho alguma pressa para acabar este projeto..

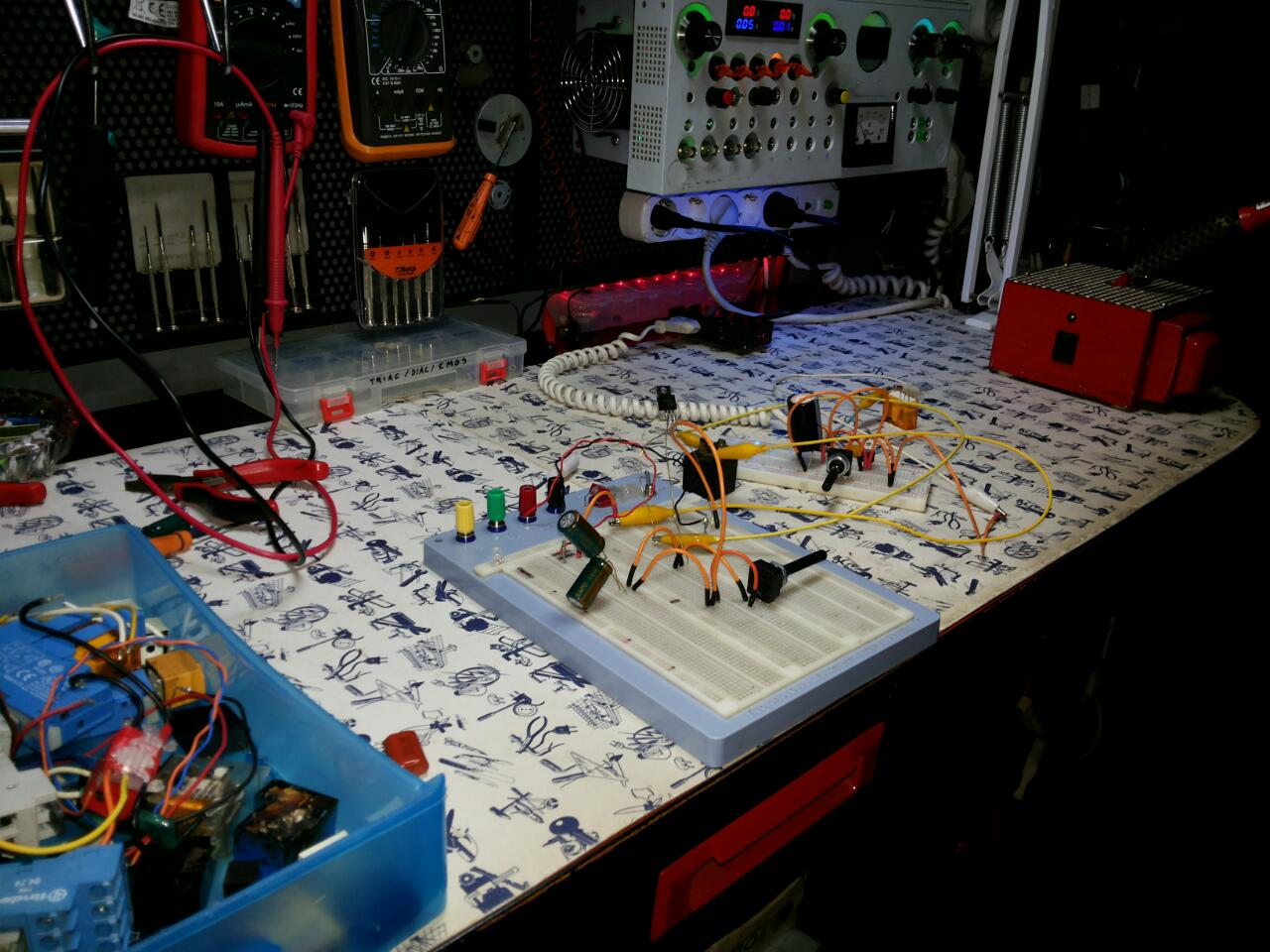

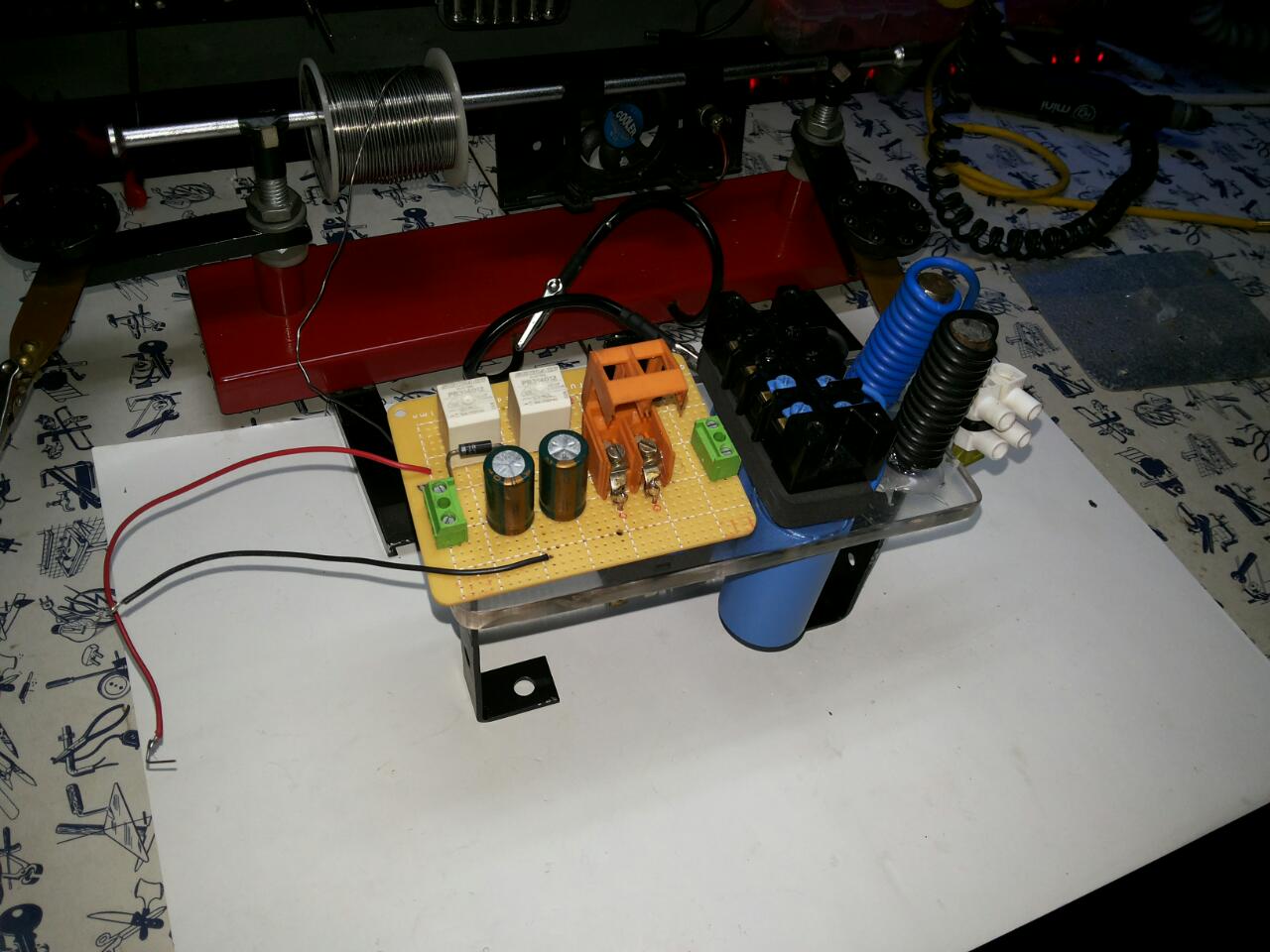

E em pouco mais de 30 minutos montei o temporizador pronto a testar, diria que levei mais tempo a idealizar do que a fazer..


Em relação ao tempo...
A maior parte dos meus projetos são realizados ao fim da tarde, mesmo pela noite dentro e aos fins de semana.
Prefiro estar a fazer cenas úteis, do que andar no FB ou mesmo a ver TV...
E são coisas que tenho um enorme prazer em fazer, como forma de realização pessoal e que também serão úteis no meu dia a dia...


No que conta a futuros upgrades do trafo, não me vai sobrar espaço para mais nada..
Este trafo na realidade são praticamente dois trafos ligados um ao outro, portanto tem um bom volume, mesmo em questão de peso, isso já vai ficar bem pesado..

[Emanuel Couto]

Na verdade se de futuro precisasse mais potência, era só voltar a ligar os dois primários em paralelo

[Emanuel Couto]

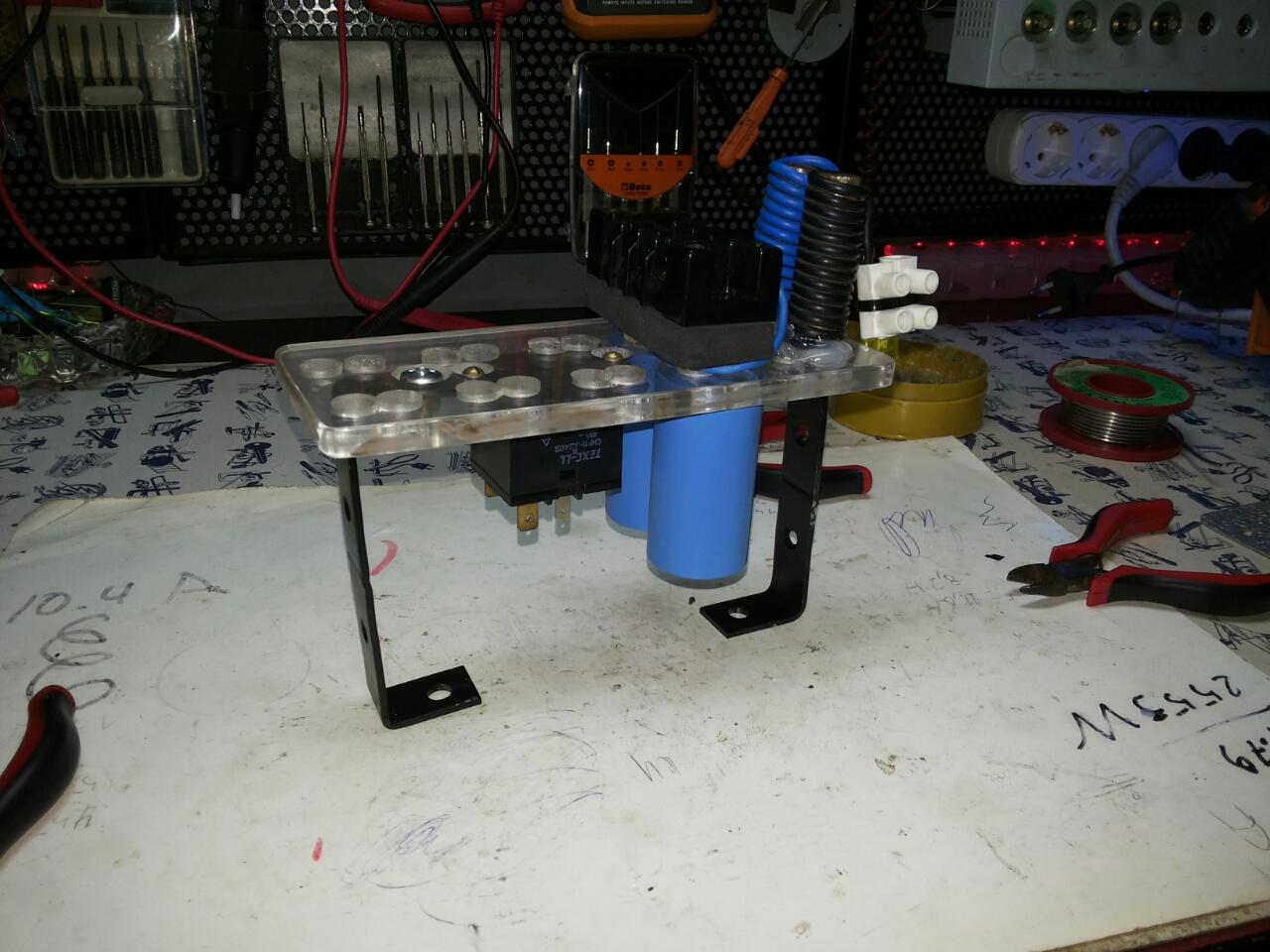

Projeto a avançar, só não sei se estes relés do temporizador vão suportar os (18amp/Ac) contínuos do transformador...

[MRider]

Um relé mecânico não é rápido o suficiente para fazer o impulso ou duplo impulso para soldar 18650.
Se for para outros fins até deve dar.

[Emanuel Couto]

Um relé mecânico não é rápido o suficiente para fazer o impulso ou duplo impulso para soldar 18650.
Se for para outros fins até deve dar.

Pois...
E isso se resume a quê!?
Fará a máquina perder potência e não conseguir soldar!?



Não estou mesmo com tempo, nem paciência, para fazer ainda um relé de estado sólido...

Tenho que terminar este projeto rápido.
