Vou iniciar este novo tópico, para quem quiser juntar Manuais/Instruções específicas dos vários contadores inteligentes instalados pela EDP.

[Quintas2]

Nota: consultado manual em espanhol deste contador, adaptado ao meu contador trifásico da EDP Distribuição, que tem referência similar, com ajuda da informação postada pelo Freddy_krueger.


1 TOQUE PROLONGADO (> 2seg.) do Botão do Visor do contador = acede ao Menú Inferior ou ao Menú Superior, se não existe um Menú Inferior

1 TOQUE CURTO (< 2seg.) do Botão do Visor do contador = acede à Janela Seguinte dentro do mesmo Menú

2 TOQUES CURTOS do Botão do Visor do contador ou + de 60 seg. sem atividade = acede à Janela Inicial Rotativa (Scroll)


Códigos de Importação e Exportação

1.8.0 Total Energia Ativa Importada (kWh) (*)
21.8.0, 41.8.0 e 61.8.0 Total Energia Ativa Importada por fase (kWh)

2.8.0 Total Energia Ativa Exportada (kWh) (*)
22.8.0, 42.8.0 e 62.8.0 Total Energia Ativa Exportada por fase (kWh)

(*) O Total pode estar desfasado em 1 unidade da Soma das 3 Fases, pois, certamente, a medição faz-se em frações de 1 kWh (provavelmente 1 Wh, tendo em conta que o LED do contador = 1000 imp/kWh), embora só sejam visualizados valores inteiros


Como aceder aos Códigos atrás?

Desde a Janela Inicial Rotativa:
Toque Prolongado do Botão do Visor até aparecer Registos
Toque Prolongado do Botão do Visor até aparecer Totalizadores
Toque Prolongado do Botão do Visor até aparecer 1.8.0
Toques Curtos do Botão do Visor fazem aparecer os valores associados a códigos diversos, entre os quais os indicados acima

LANDIS_GYR_ZMXe310CR trifásico Manual.pdf

(1.21 MiB) Transferido 2363 vezes

[Quintas2]

Copiado da postagem do @Freddy_krueger

"No meu contador (LANDIS+GYR ZCXe110CR – PLC - Monofásica) segundo informação recebida da EDP Distribuição é assim:
-Pressionar longo até aparecer REGISTOS;
-Pressionar normal até aparecer TOTALIZADORES e pressionar longo;
-Pressionar normal até aparecer 2.8.0 - esta supostamente é a parcela de energia injetada na rede...."
Parece que não funciona desta forma. Poderá ser "Pressionar longo até aparecer TOTALIZADORES", semelhante ao contador trifásico. (Edição de 26.04.2020)

LANDIS_GYR_ZCXe110CR monofásico Manual.pdf

(1.06 MiB) Transferido 2303 vezes

[papacurvas]

No meu contador esse acesso não funcionou.

[Quintas2]

No meu contador esse acesso não funcionou.

Trifásico ou monofásico?

[papacurvas]

Monofasico

[Quintas2]

As instruções do monofásico são as do Freddy_krueger, de acordo com a EDP.
Quando eu acedi ao meu contador - trifásico, fiquei com a ideia que, após aparecer Registos, fiz um Toque Prolongado, até aparecer Totalizadores. Escrevi Toque Curto, porque achei que as instruções da EDP do Freddy é que deveriam estar corretas e não quis ir abrir a caixa outra vez, porque os parafusos são em plástico e estão ressequidos, para não os partir.
Se tiveres possibilidade de experimentar o Toque Prolongado nesse passo, diz por favor se funciona.
Obrigado.

[Freddy_krueger]

Pois... já não me lembro bem como foi mas posso tentar hoje fim do dia se não tiver a chover.... mas tendo só um botão a coisa não é difícil de chegar lá por tentativa/erro...

Tens é de conseguir ir aos Registos, Totalizadores e conseguir ver dentro dos totalizadores o 2.8.0

O teu contador é este papacurvas?
LANDIS+GYR ZCXe110CR – PLC - Monofásica

[papacurvas]

é este

[Freddy_krueger]

Só no fdsemana vou conseguir ver isso que agora durante semana dificil...a ver se não me esqueço.

[Quintas2]

Eu já voltei a abrir a minha caixa do contador. Confirmo que, no segundo passo, é mesmo um toque prolongado. Vou corrigir o meu post em conformidade. Penso que no monofásico será o mesmo, mas fico a aguardar a confirmação.

[Quintas2]

Editado de forma semelhante para o caso do contador monofásico.

[joaocunharamos]

Junto referência do meu contador (trifásico) e a brochura simplificada Edp.

Foto do contador

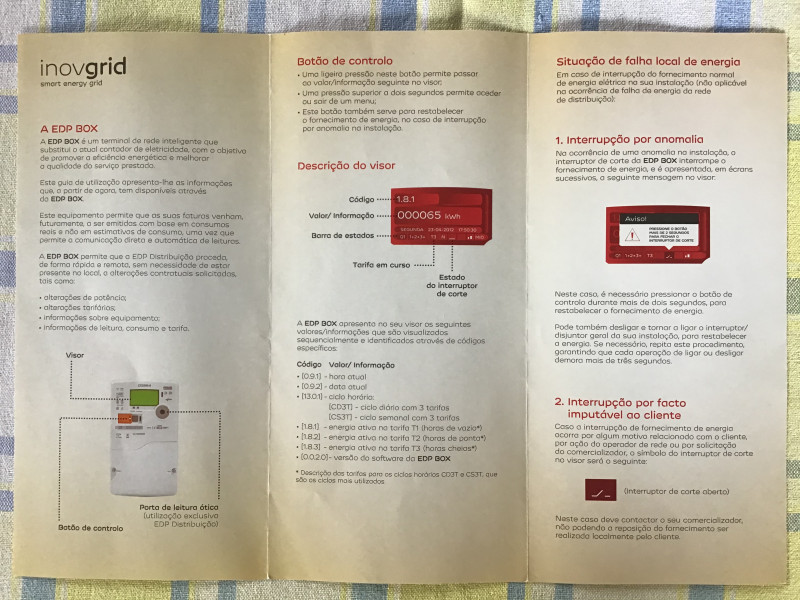

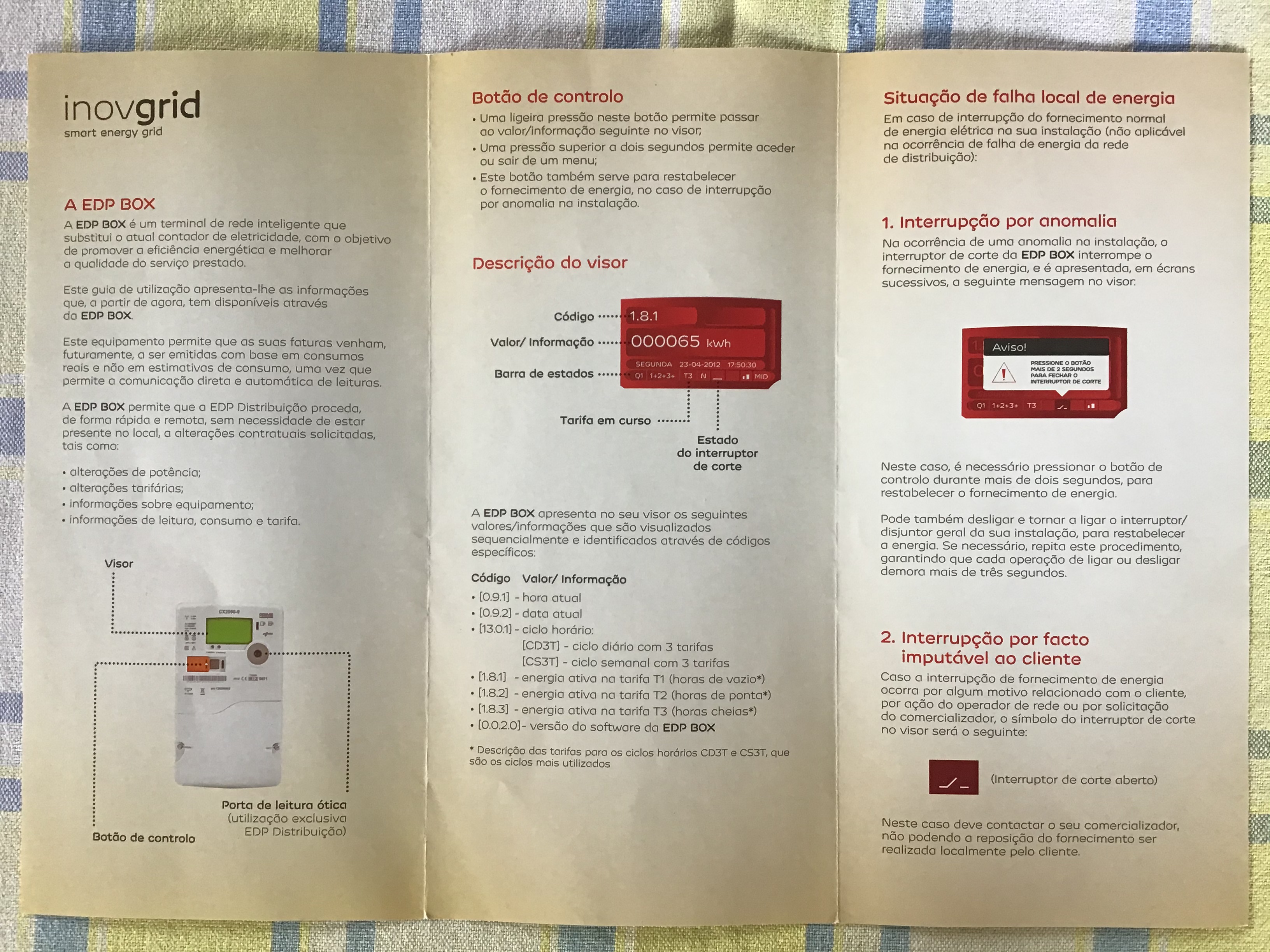

Brochura frente

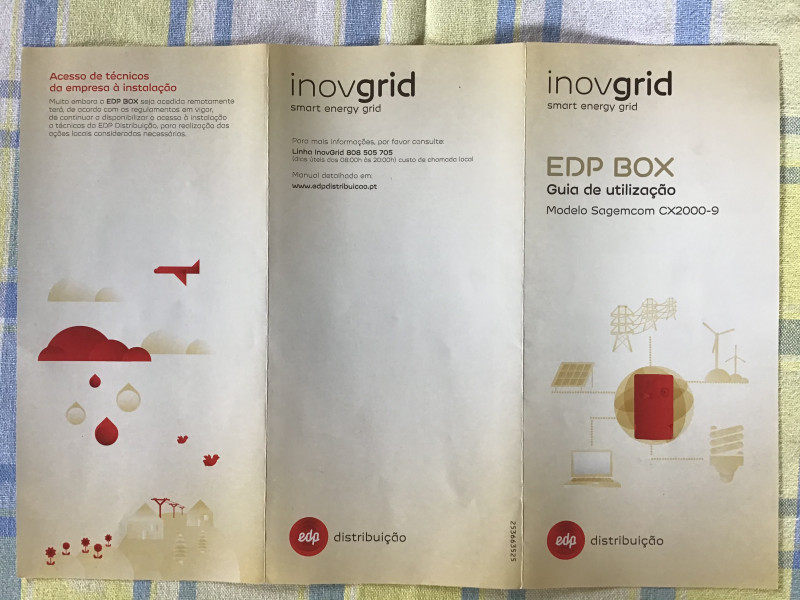

Brochura verso

[joaocunharamos]

Junto documentação Edp dos contadores (só parte relevante).

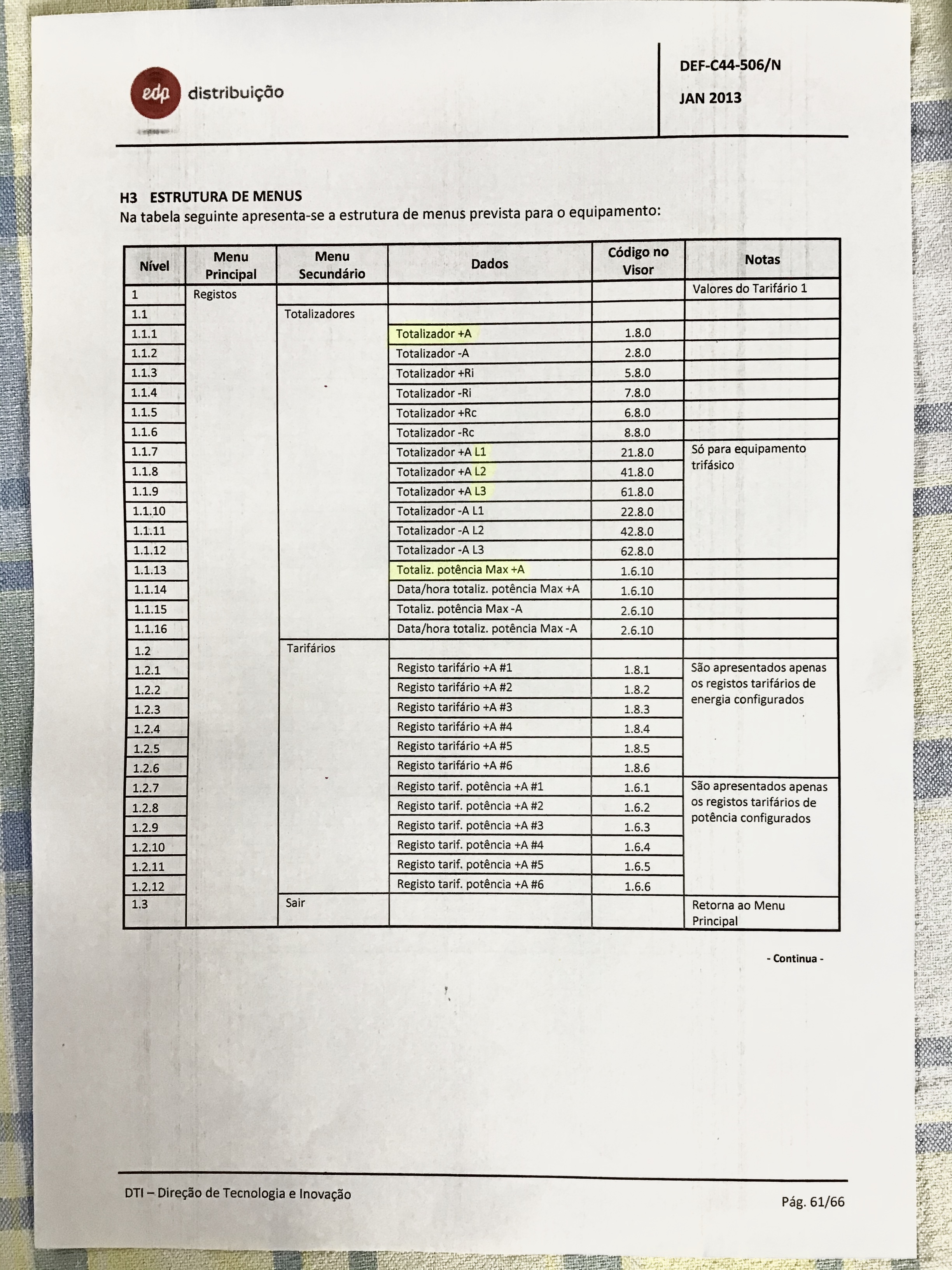

Lista dos elementos do visor

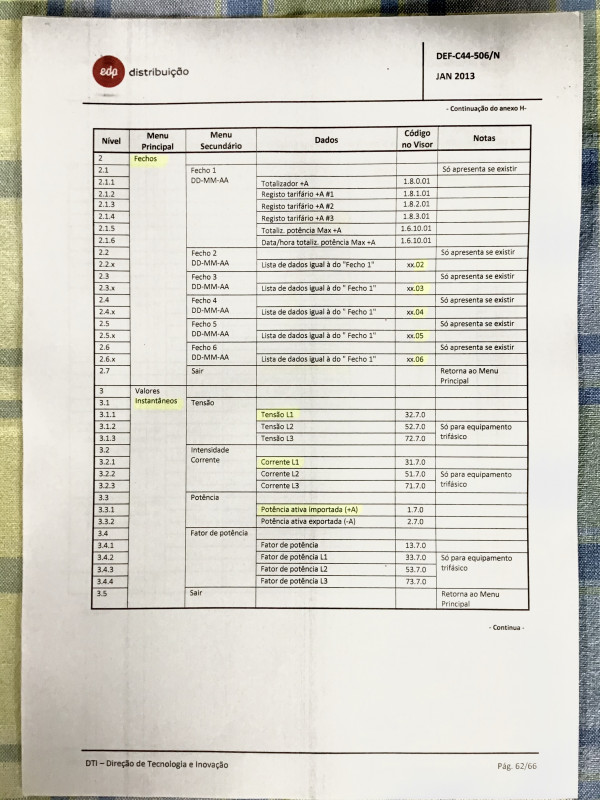

Estrutura do menu 1

Estrutura do menu 2

[joaocunharamos]

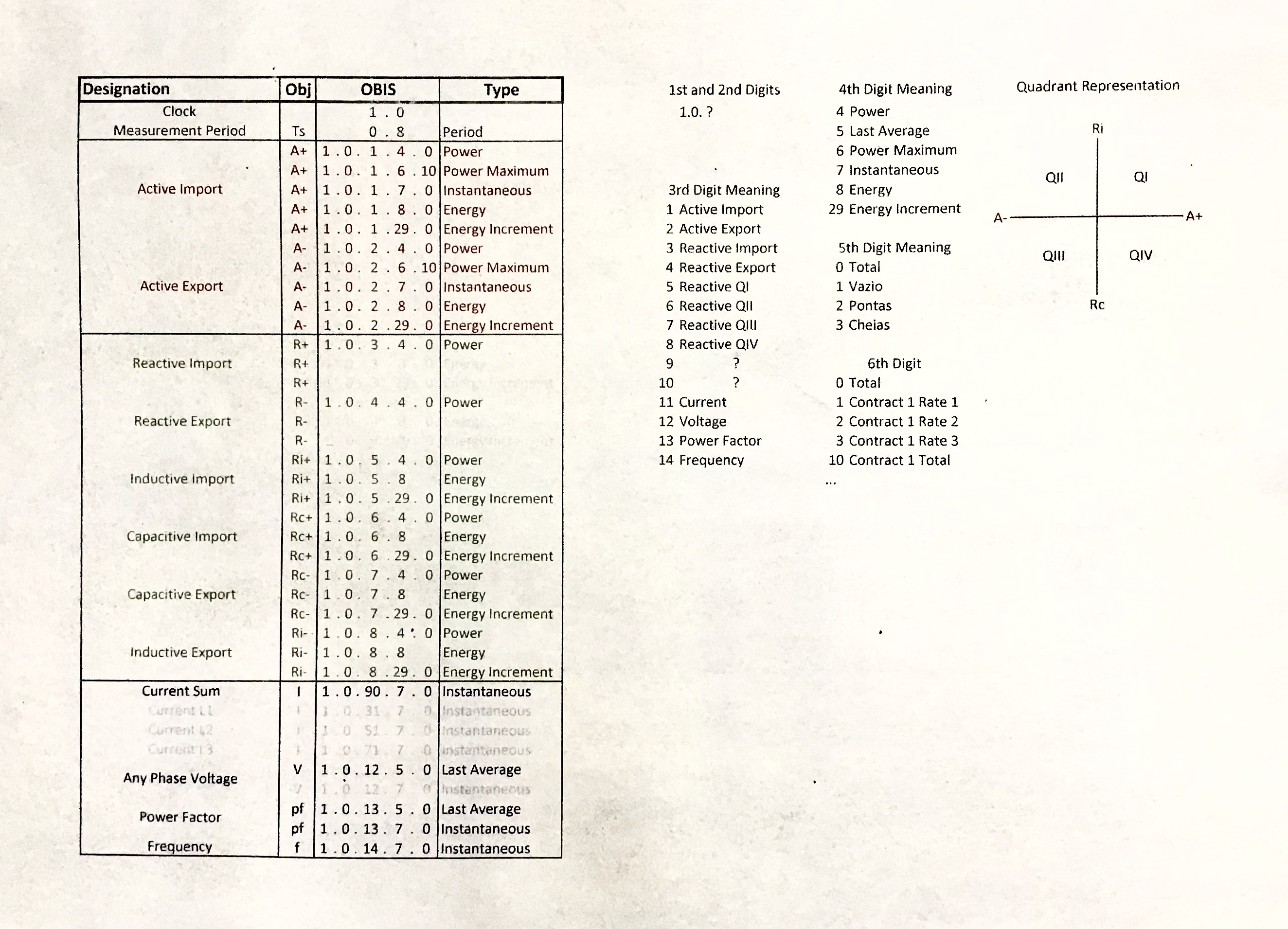

Mais, adiciono uma mapa de explicação/descodificação dos códigos.
(segue tudo como fotografia porque não tenho originais ou digitalizador à mão)

Explicação dos códigos do contador

[joaocunharamos]

Por último, confirmo que a navegação é conforme já dito:

TOQUE PROLONGADO
aceder/entrar no menu (e voltar atrás quando se está a ver valores numéricos)

TOQUE CURTO
percorrer as várias opções/valores

[joaocunharamos]

Deixei neste outro tópico (logo na pag.1) documentação da porta HAN:
https://www.novaenergia.net/forum/viewt ... 96&t=22139

[serges]

Muito boa partilha cinco estrelas...

Aguardo pelo meu, mesmo não sendo cliente EDP sugeriram a troca...

[Biod]

Andei a mexer e agora para além de 1.8.1 para vazio 1.8.2 para ponta e 1.8.3 para cheio , aparece outros

1.6.1
1.6.2
1.6.3

o meu é um landis gyr+ monofásico

Pelo valor, 1.6.1 bate certo com o que injectei hoje na rede os outros não sei

[Freddy_krueger]

Andei a mexer e agora para além de 1.8.1 para vazio 1.8.2 para ponta e 1.8.3 para cheio , aparece outros

1.6.1
1.6.2
1.6.3

o meu é um landis gyr+ monofásico

Pelo valor, 1.6.1 bate certo com o que injectei hoje na rede os outros não sei

Sim, na altura que liguei para a EDP distribuição pois instalador tinha dúvidas se contador era compatível com autoconsumo que eu possuo (e que foi declarado), explicaram-me que esse 1.6.1 era de fato valor injetado na rede.
Restantes não sei.... será que seria para separar diferentes horas de injecção caso isso tivesse implementado?!
