Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por Quintas2 »

Vou iniciar este novo tópico, para quem quiser juntar Manuais/Instruções específicas dos vários contadores inteligentes instalados pela EDP.
Cumprimentos,
Quintas2


Autor do tópico
Quintas2
Colaborador
Colaborador
Mensagens: 798
Registado: terça mar 03, 2015 4:11 pm
Estado: Desligado

LANDIS GYR ZMXe310CR - trifásico

Mensagem por Quintas2 »

Nota: consultado manual em espanhol deste contador, adaptado ao meu contador trifásico da EDP Distribuição, que tem referência similar, com ajuda da informação postada pelo Freddy_krueger.


1 TOQUE PROLONGADO (> 2seg.) do Botão do Visor do contador = acede ao Menú Inferior ou ao Menú Superior, se não existe um Menú Inferior

1 TOQUE CURTO (< 2seg.) do Botão do Visor do contador = acede à Janela Seguinte dentro do mesmo Menú

2 TOQUES CURTOS do Botão do Visor do contador ou + de 60 seg. sem atividade = acede à Janela Inicial Rotativa (Scroll)


Códigos de Importação e Exportação

1.8.0 Total Energia Ativa Importada (kWh) (*)
21.8.0, 41.8.0 e 61.8.0 Total Energia Ativa Importada por fase (kWh)

2.8.0 Total Energia Ativa Exportada (kWh) (*)
22.8.0, 42.8.0 e 62.8.0 Total Energia Ativa Exportada por fase (kWh)

(*) O Total pode estar desfasado em 1 unidade da Soma das 3 Fases, pois, certamente, a medição faz-se em frações de 1 kWh (provavelmente 1 Wh, tendo em conta que o LED do contador = 1000 imp/kWh), embora só sejam visualizados valores inteiros


Como aceder aos Códigos atrás?

Desde a Janela Inicial Rotativa:
Toque Prolongado do Botão do Visor até aparecer Registos
Toque Prolongado do Botão do Visor até aparecer Totalizadores
Toque Prolongado do Botão do Visor até aparecer 1.8.0
Toques Curtos do Botão do Visor fazem aparecer os valores associados a códigos diversos, entre os quais os indicados acima
LANDIS_GYR_ZMXe310CR trifásico Manual.pdf
(1.21 MiB) Transferido 515 vezes
Última edição por Quintas2 em terça abr 21, 2020 4:53 pm, editado 1 vez no total.
Cumprimentos,
Quintas2


Autor do tópico
Quintas2
Colaborador
Colaborador
Mensagens: 798
Registado: terça mar 03, 2015 4:11 pm
Estado: Desligado

LANDIS GYR ZCXe110CR - monofásico

Mensagem por Quintas2 »

Copiado da postagem do @Freddy_krueger

"No meu contador (LANDIS+GYR ZCXe110CR – PLC - Monofásica) segundo informação recebida da EDP Distribuição é assim:
-Pressionar longo até aparecer REGISTOS;
-Pressionar normal até aparecer TOTALIZADORES e pressionar longo;
-Pressionar normal até aparecer 2.8.0 - esta supostamente é a parcela de energia injetada na rede...."
Parece que não funciona desta forma. Poderá ser "Pressionar longo até aparecer TOTALIZADORES", semelhante ao contador trifásico. (Edição de 26.04.2020)
LANDIS_GYR_ZCXe110CR monofásico Manual.pdf
(1.06 MiB) Transferido 687 vezes
Última edição por Quintas2 em domingo abr 26, 2020 5:15 pm, editado 1 vez no total.
Cumprimentos,
Quintas2


papacurvas
Membro Silver
Membro Silver
Mensagens: 116
Registado: quarta set 17, 2014 7:05 pm
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por papacurvas »

No meu contador esse acesso não funcionou.


Autor do tópico
Quintas2
Colaborador
Colaborador
Mensagens: 798
Registado: terça mar 03, 2015 4:11 pm
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por Quintas2 »

papacurvas Escreveu: segunda abr 13, 2020 11:51 pm No meu contador esse acesso não funcionou.
Trifásico ou monofásico?
Cumprimentos,
Quintas2


papacurvas
Membro Silver
Membro Silver
Mensagens: 116
Registado: quarta set 17, 2014 7:05 pm
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por papacurvas »

Monofasico


Autor do tópico
Quintas2
Colaborador
Colaborador
Mensagens: 798
Registado: terça mar 03, 2015 4:11 pm
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por Quintas2 »

As instruções do monofásico são as do Freddy_krueger, de acordo com a EDP.
Quando eu acedi ao meu contador - trifásico, fiquei com a ideia que, após aparecer Registos, fiz um Toque Prolongado, até aparecer Totalizadores. Escrevi Toque Curto, porque achei que as instruções da EDP do Freddy é que deveriam estar corretas e não quis ir abrir a caixa outra vez, porque os parafusos são em plástico e estão ressequidos, para não os partir.
Se tiveres possibilidade de experimentar o Toque Prolongado nesse passo, diz por favor se funciona.
Obrigado.
Cumprimentos,
Quintas2


Freddy_krueger
Membro Gold
Membro Gold
Mensagens: 1422
Registado: terça nov 07, 2017 8:33 am
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por Freddy_krueger »

Pois... já não me lembro bem como foi mas posso tentar hoje fim do dia se não tiver a chover.... mas tendo só um botão a coisa não é difícil de chegar lá por tentativa/erro...

Tens é de conseguir ir aos Registos, Totalizadores e conseguir ver dentro dos totalizadores o 2.8.0

O teu contador é este papacurvas?
LANDIS+GYR ZCXe110CR – PLC - Monofásica
"Freddy Krueger"
PV: 1500w Autoconsumo (3 microinversores APSystems YC500)
EV: Nissan Leaf 2018 40Kwh
A.C.:Bomba Calor Daikin 16kw + Ventiloconvectores


papacurvas
Membro Silver
Membro Silver
Mensagens: 116
Registado: quarta set 17, 2014 7:05 pm
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por papacurvas »

é este

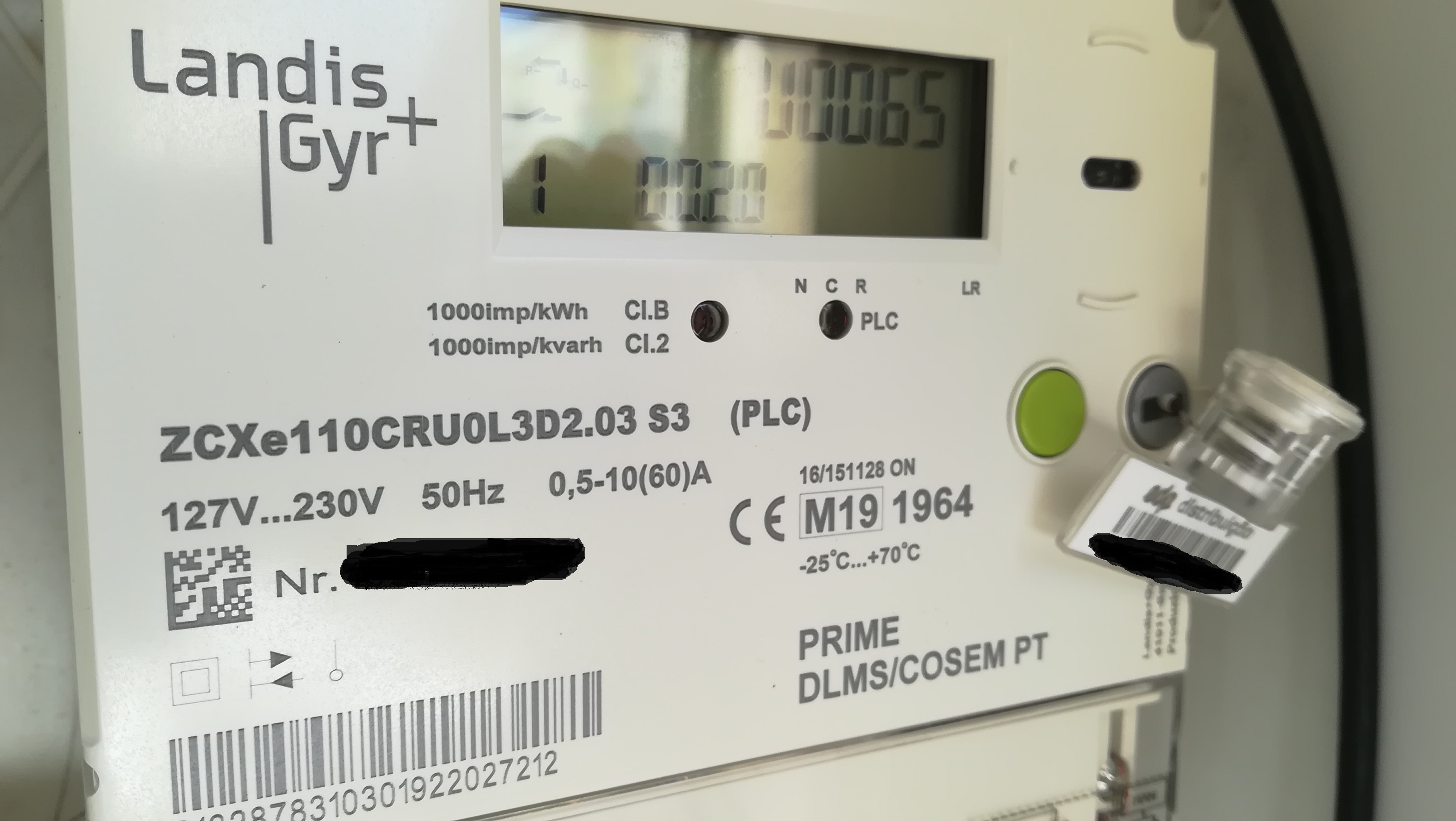

Anexos


Freddy_krueger
Membro Gold
Membro Gold
Mensagens: 1422
Registado: terça nov 07, 2017 8:33 am
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por Freddy_krueger »

Só no fdsemana vou conseguir ver isso que agora durante semana dificil...a ver se não me esqueço.
"Freddy Krueger"
PV: 1500w Autoconsumo (3 microinversores APSystems YC500)
EV: Nissan Leaf 2018 40Kwh
A.C.:Bomba Calor Daikin 16kw + Ventiloconvectores


Autor do tópico
Quintas2
Colaborador
Colaborador
Mensagens: 798
Registado: terça mar 03, 2015 4:11 pm
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por Quintas2 »

Eu já voltei a abrir a minha caixa do contador. Confirmo que, no segundo passo, é mesmo um toque prolongado. Vou corrigir o meu post em conformidade. Penso que no monofásico será o mesmo, mas fico a aguardar a confirmação.
Cumprimentos,
Quintas2


Autor do tópico
Quintas2
Colaborador
Colaborador
Mensagens: 798
Registado: terça mar 03, 2015 4:11 pm
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por Quintas2 »

Editado de forma semelhante para o caso do contador monofásico.
Cumprimentos,
Quintas2


joaocunharamos
Membro Silver
Membro Silver
Mensagens: 302
Registado: quinta jun 04, 2020 10:10 pm
Localização: Porto
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por joaocunharamos »

Junto referência do meu contador (trifásico) e a brochura simplificada Edp.

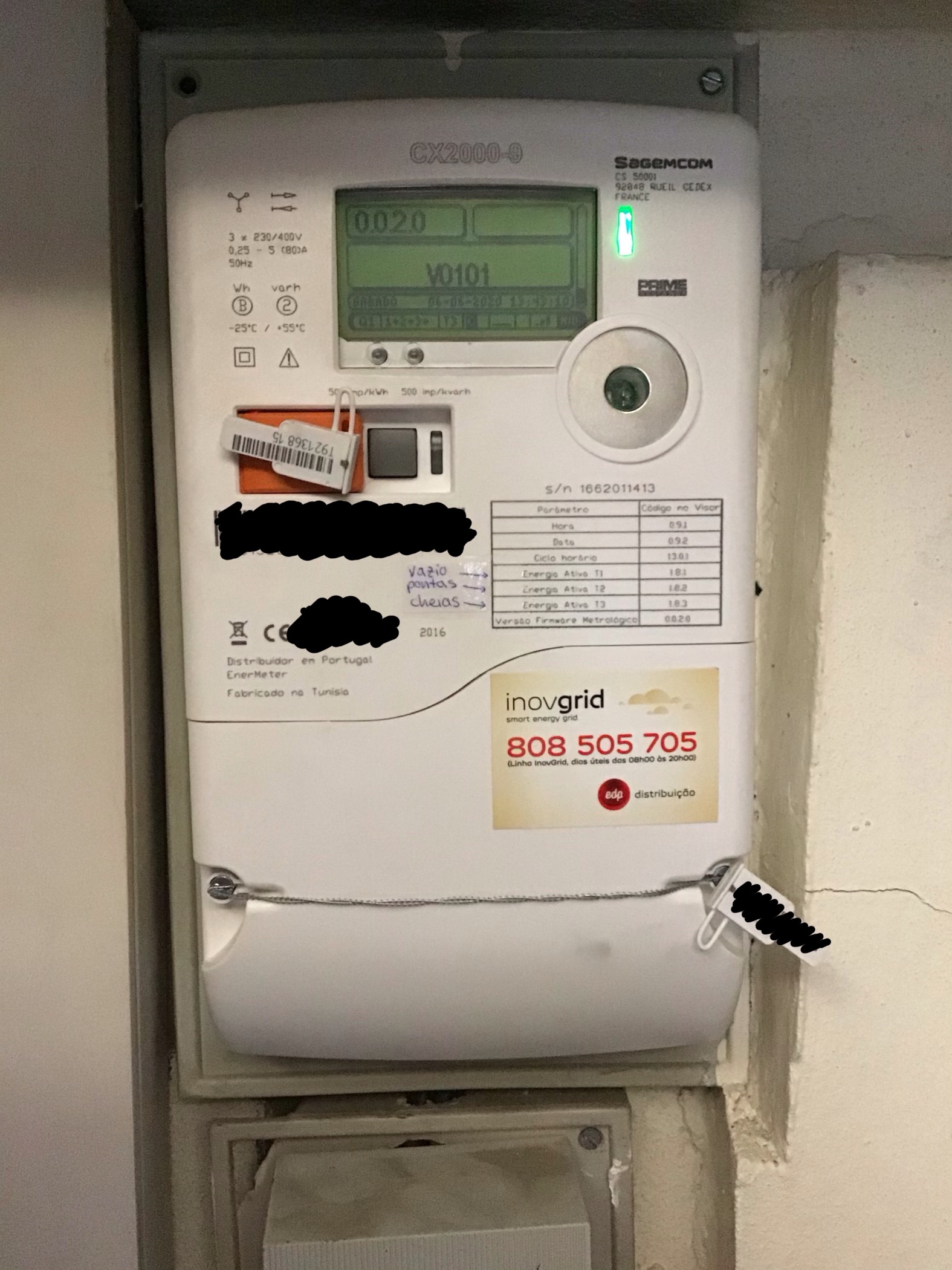

Foto do contador
Foto do contador

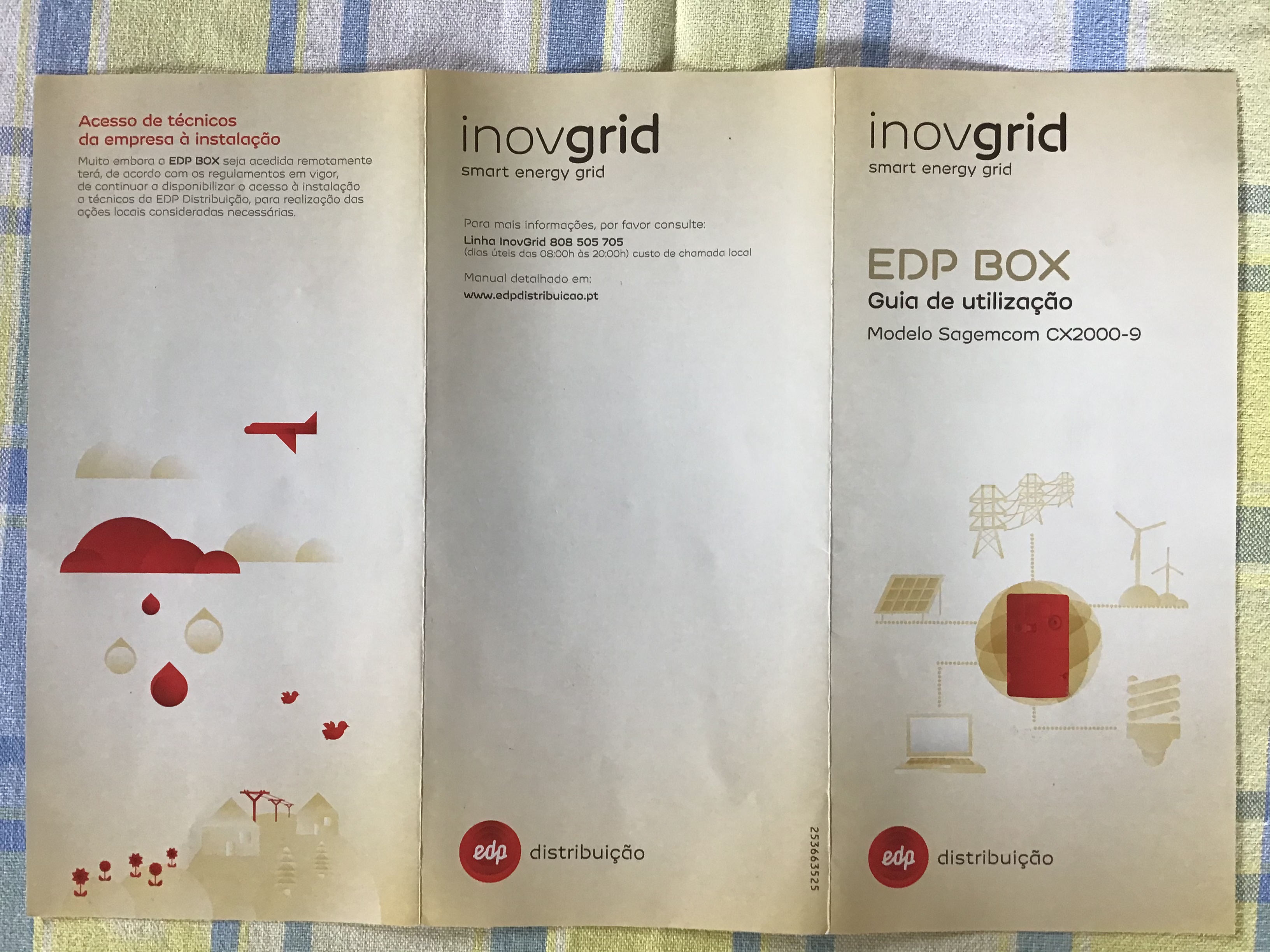

Brochura frente
Brochura frente
Brochura verso
Brochura verso
Última edição por joaocunharamos em quarta jun 17, 2020 2:13 pm, editado 1 vez no total.
Cumprimentos,
João Ramos


joaocunharamos
Membro Silver
Membro Silver
Mensagens: 302
Registado: quinta jun 04, 2020 10:10 pm
Localização: Porto
Estado: Desligado

Re: Contadores Inteligentes: Manuais e Acesso a Valores

Mensagem por joaocunharamos »

Junto documentação Edp dos contadores (só parte relevante).

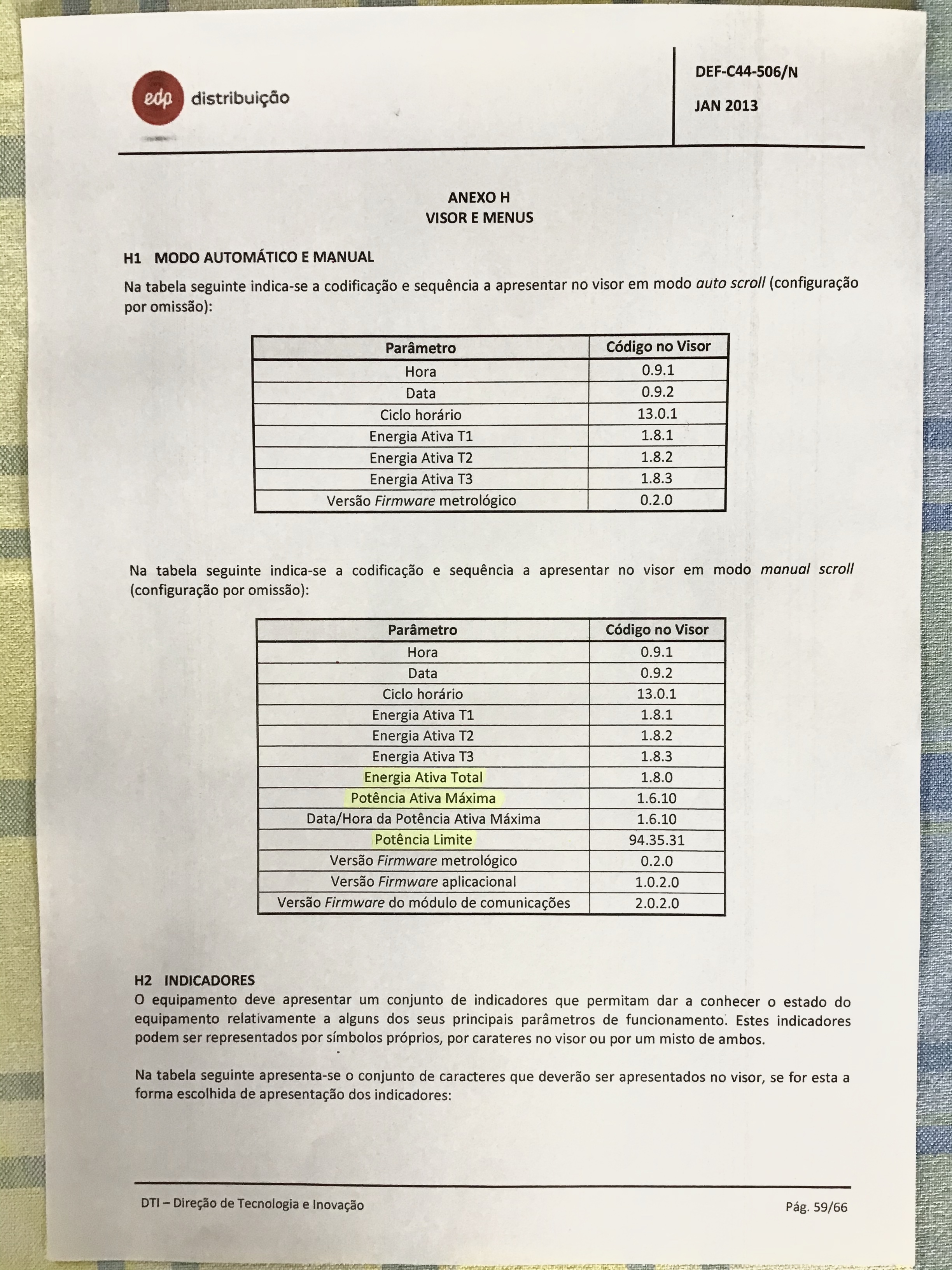

Lista dos elementos do visor
Lista dos elementos do visor

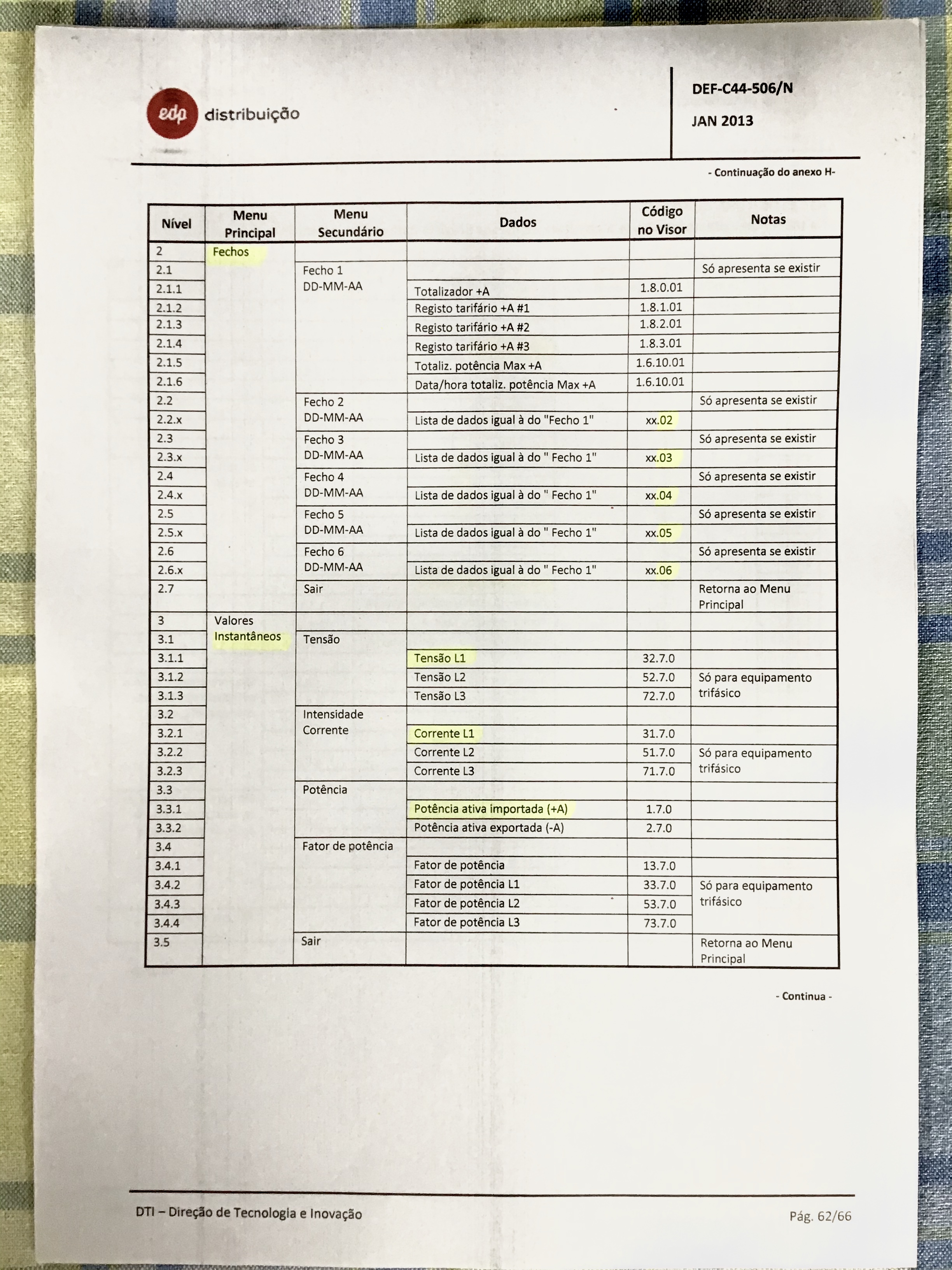

Estrutura do menu 1
